2015.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy135

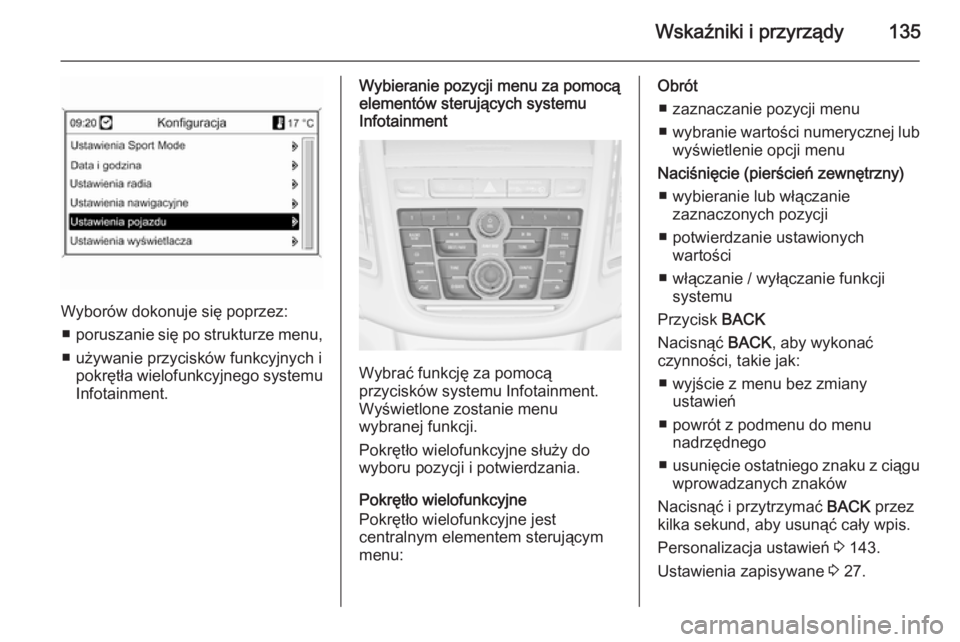

Wyborów dokonuje się poprzez:■ poruszanie się po strukturze menu,
■ używanie przycisków funkcyjnych i pokrętła wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót
■ zaznaczanie pozycji menu
■ wybranie wartości numerycznej lub
wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny) ■ wybieranie lub włączanie zaznaczonych pozycji
■ potwierdzanie ustawionych wartości
■ włączanie / wyłączanie funkcji systemu
Przycisk BACK
Nacisnąć BACK, aby wykonać
czynności, takie jak:
■ wyjście z menu bez zmiany ustawień
■ powrót z podmenu do menu nadrzędnego
■ usunięcie ostatniego znaku z ciągu
wprowadzanych znaków
Nacisnąć i przytrzymać BACK przez
kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 143.
Ustawienia zapisywane 3 27.

136Wskaźniki i przyrządyKomunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
poprzez wyświetlacz informacyjny
kierowcy (Driver Information Centre,
DIC), niekiedy wraz z ostrzeżeniem i
sygnałem akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; wcisnąć pedał
sprzęgła, aby ponowić próbę4Klimatyzacja wyłączona5Kierownica jest zablokowana6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznieNrZnaczenie kodu7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania

Wskaźniki i przyrządy137
NrZnaczenie kodu24Usterka oświetlenia tablicy
rejestracyjnej25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu29Sprawdzić światło hamowania
przyczepy30Sprawdzić światło cofania przy‐
czepy31Sprawdzić lewy kierunkowskaz
przyczepy32Sprawdzić prawy kierunkow‐
skaz przyczepy33Sprawdzić tylne światło prze‐
ciwmgielne przyczepy34Sprawdzić tylne światła przy‐
czepyNrZnaczenie kodu35Wymienić baterię nadajnika
zdalnego sterowania48Oczyścić czujniki układu ostrze‐ gania o przeszkodzie w martwej
strefie49Brak możliwości ostrzegania o
opuszczeniu pasa ruchu53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnego55Filtr cząstek stałych jest pełny
3 18156Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie
zamknąć szybę w drzwiach
kierowcy60Otworzyć, a następnie
zamknąć szybę w przednich
drzwiach pasażeraNrZnaczenie kodu61Otworzyć, a następnie
zamknąć szybę w lewych
tylnych drzwiach pasażera62Otworzyć, a następnie
zamknąć szybę w prawych
tylnych drzwiach pasażera65Nastąpiła próba kradzieży66Autoalarm wymaga serwiso‐
wania67Blokada kierownicy wymaga
serwisowania68Wspomaganie układu kierowni‐ czego wymaga serwisowania69Układ zawieszenia wymaga
serwisowania70Układ poziomowania wymaga
serwisowania71Tylna oś wymaga serwisowania74Układ oświetlenia AFL wymaga serwisowania75Klimatyzacja wymaga serwiso‐
wania

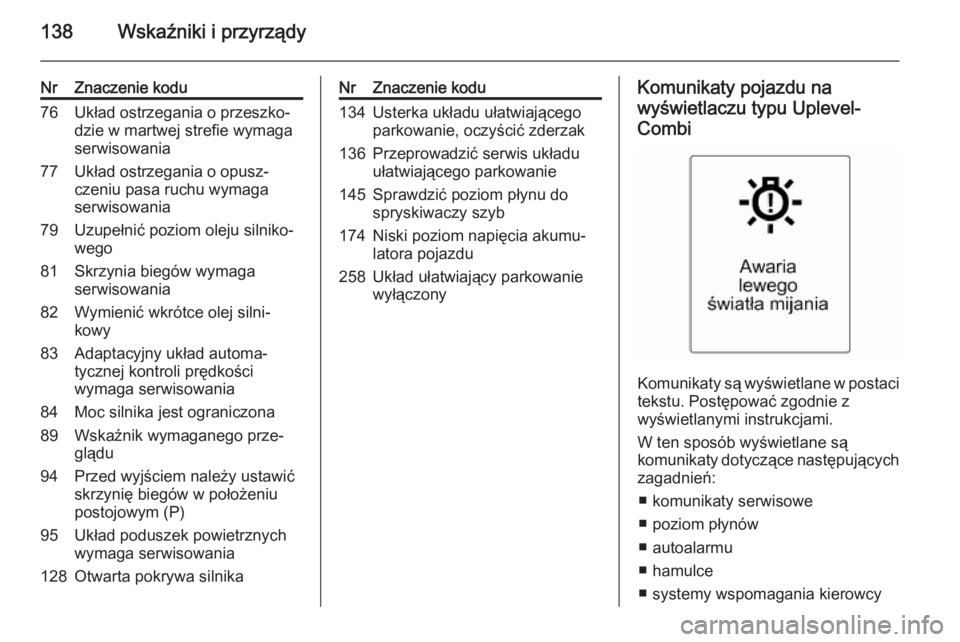

138Wskaźniki i przyrządy
NrZnaczenie kodu76Układ ostrzegania o przeszko‐
dzie w martwej strefie wymaga
serwisowania77Układ ostrzegania o opusz‐
czeniu pasa ruchu wymaga
serwisowania79Uzupełnić poziom oleju silniko‐
wego81Skrzynia biegów wymaga
serwisowania82Wymienić wkrótce olej silni‐
kowy83Adaptacyjny układ automa‐
tycznej kontroli prędkości
wymaga serwisowania84Moc silnika jest ograniczona89Wskaźnik wymaganego prze‐
glądu94Przed wyjściem należy ustawić
skrzynię biegów w położeniu
postojowym (P)95Układ poduszek powietrznych
wymaga serwisowania128Otwarta pokrywa silnikaNrZnaczenie kodu134Usterka układu ułatwiającego
parkowanie, oczyścić zderzak136Przeprowadzić serwis układu
ułatwiającego parkowanie145Sprawdzić poziom płynu do
spryskiwaczy szyb174Niski poziom napięcia akumu‐
latora pojazdu258Układ ułatwiający parkowanie
wyłączonyKomunikaty pojazdu na
wyświetlaczu typu Uplevel-
Combi
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.
W ten sposób wyświetlane są
komunikaty dotyczące następujących zagadnień:
■ komunikaty serwisowe
■ poziom płynów
■ autoalarmu
■ hamulce
■ systemy wspomagania kierowcy

Wskaźniki i przyrządy139
■ układy kontroli jazdy
■ ogranicznik prędkości
■ automatyczna kontrola prędkości
■ adaptacyjny układ automatycznej kontroli prędkości
■ ostrzeżenie o zderzeniu czołowym
■ system hamowania ograniczający skutki kolizji
■ układy ułatwiające parkowanie
■ oświetlenie, wymiana żarówek
■ system adaptacyjnego oświetlenia drogi
■ układ wycieraczek i spryskiwaczy
■ drzwi, szyby
■ system monitorowania martwego pola w lusterkach
■ system rozpoznawania znaków drogowych
■ system ostrzegania o opuszczeniu pasa ruchu
■ nadajnik zdalnego sterowania
■ pasy bezpieczeństwa
■ poduszki powietrzne
■ silnik i skrzynia biegów■ ciśnienie powietrza w oponach
■ filtr cząstek stałych w silniku wysokoprężnym 3 181
■ stan akumulatora pojazdu
■ selektywna redukcja katalityczna, wodny roztwór mocznika (DEF),
AdBlue 3 183
Komunikaty pojazdu na
kolorowym wyświetlaczu informacyjnym Na kolorowym wyświetlaczu
informacyjnym pojawiają się ważne
komunikaty. Aby potwierdzić
komunikat, nacisnąć pokrętło
wielofunkcyjne. Niektóre komunikaty
pojawiają się zaledwie na kilka
sekund.
Ostrzeżenia akustyczne
Rozlegają się podczas
uruchamiania silnika lub w
trakcie jazdy w następujących
sytuacjach Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do
wszystkich innych ostrzeżeń tego
typu.
■ Pasy bezpieczeństwa nie są zapięte,
■ któreś z drzwi lub klapa tylna nie zostały prawidłowo zamknięte, amimo to samochód rusza,
■ przekroczono określoną prędkość jazdy przy zaciągniętym hamulcu
postojowym,
■ adaptacyjny układ automatycznej kontroli prędkości samoczynnie się
wyłączył,
■ pojazd nadmiernie zbliżył się do pojazdu poprzedzającego,
■ przekroczono ustawioną prędkość lub ograniczenie prędkości,
■ na wyświetlaczu informacyjnym kierowcy (DIC) pojawił się
komunikat lub kod ostrzegawczy,
■ układ ułatwiający parkowanie wykrył przeszkodę,
■ nastąpiła niezamierzona zmiana pasa ruchu,

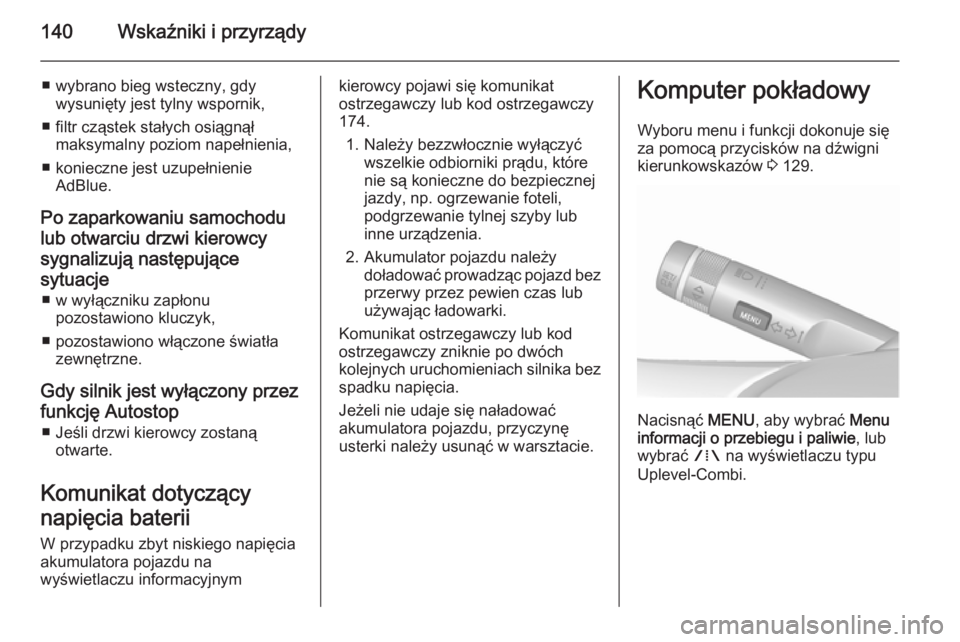

140Wskaźniki i przyrządy
■ wybrano bieg wsteczny, gdywysunięty jest tylny wspornik,
■ filtr cząstek stałych osiągnął maksymalny poziom napełnienia,
■ konieczne jest uzupełnienie AdBlue.
Po zaparkowaniu samochodu lub otwarciu drzwi kierowcy
sygnalizują następujące sytuacje ■ w wyłączniku zapłonu pozostawiono kluczyk,
■ pozostawiono włączone światła zewnętrzne.
Gdy silnik jest wyłączony przez
funkcję Autostop ■ Jeśli drzwi kierowcy zostaną otwarte.
Komunikat dotyczący
napięcia baterii
W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnymkierowcy pojawi się komunikat
ostrzegawczy lub kod ostrzegawczy 174.
1. Należy bezzwłocznie wyłączyć wszelkie odbiorniki prądu, które
nie są konieczne do bezpiecznej
jazdy, np. ogrzewanie foteli,
podgrzewanie tylnej szyby lub
inne urządzenia.
2. Akumulator pojazdu należy doładować prowadząc pojazd bezprzerwy przez pewien czas lub
używając ładowarki.
Komunikat ostrzegawczy lub kod
ostrzegawczy zniknie po dwóch
kolejnych uruchomieniach silnika bez
spadku napięcia.
Jeżeli nie udaje się naładować
akumulatora pojazdu, przyczynę
usterki należy usunąć w warsztacie.Komputer pokładowy
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów 3 129.
Nacisnąć MENU, aby wybrać Menu
informacji o przebiegu i paliwie , lub
wybrać W na wyświetlaczu typu
Uplevel-Combi.

Wskaźniki i przyrządy141
Menu informacji o przebiegu i paliwie
na wyświetlaczu typu Uplevel-Combi
Wybrać pozycje, obracając pokrętło:
■ licznik przebiegu dziennego 1
■ średnie zużycie paliwa 1
■ średnia prędkość jazdy 1
■ licznik przebiegu dziennego 2
■ średnie zużycie paliwa 2
■ średnia prędkość jazdy 2
■ cyfrowe wskazanie prędkości
■ zasięg
■ chwilowe zużycie paliwa
■ prowadzenie po trasie
Komputer pokładowy 1 i 2 W obu komputerach pokładowych
można zerować oddzielnie
wskazania licznika przebiegu
dziennego, średniego zużycia paliwa
i średniej prędkości jazdy poprzez
naciśnięcie przycisku SET/CLR,
dzięki czemu możliwe jest
wyświetlanie różnych zestawów
informacji dla różnych kierowców.

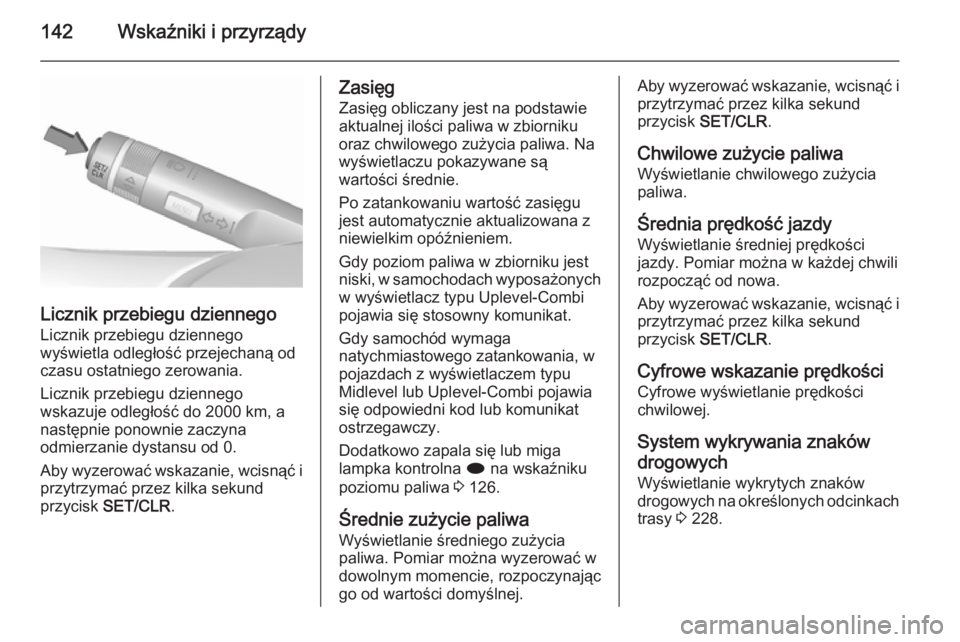

142Wskaźniki i przyrządy
Licznik przebiegu dziennego
Licznik przebiegu dziennego
wyświetla odległość przejechaną od
czasu ostatniego zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 2000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Aby wyzerować wskazanie, wcisnąć i przytrzymać przez kilka sekund
przycisk SET/CLR .
Zasięg
Zasięg obliczany jest na podstawie aktualnej ilości paliwa w zbiorniku
oraz chwilowego zużycia paliwa. Na
wyświetlaczu pokazywane są
wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy poziom paliwa w zbiorniku jest
niski, w samochodach wyposażonych w wyświetlacz typu Uplevel-Combi
pojawia się stosowny komunikat.
Gdy samochód wymaga
natychmiastowego zatankowania, w
pojazdach z wyświetlaczem typu
Midlevel lub Uplevel-Combi pojawia
się odpowiedni kod lub komunikat
ostrzegawczy.
Dodatkowo zapala się lub miga
lampka kontrolna i na wskaźniku
poziomu paliwa 3 126.
Średnie zużycie paliwa
Wyświetlanie średniego zużycia
paliwa. Pomiar można wyzerować w
dowolnym momencie, rozpoczynając go od wartości domyślnej.Aby wyzerować wskazanie, wcisnąć i przytrzymać przez kilka sekund
przycisk SET/CLR .
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.
Średnia prędkość jazdyWyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować wskazanie, wcisnąć i przytrzymać przez kilka sekund
przycisk SET/CLR .
Cyfrowe wskazanie prędkości
Cyfrowe wyświetlanie prędkości
chwilowej.
System wykrywania znaków
drogowych
Wyświetlanie wykrytych znaków
drogowych na określonych odcinkach trasy 3 228.
