2015.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

W skrócie79Niebezpieczeństwo
Aby możliwe było bezpieczne
napełnienie poduszki powietrznej, siedząc w fotelu, nie zbliżać się do kierownicy na odległość mniejszą
niż 25 cm.
Regulacja oparcia fotela
Pociągnąć dźwignię, ustawić
nachylenie i zwolnić dźwignię.
Mechanizm fotela powinien się
zatrzasnąć w wybranym położeniu.
Pozycja fotela 3 42, regulacja fotela
3 42.
Regulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę:=podnoszenie siedziskaW dół:=opuszczanie siedziska
Pozycja fotela 3 42, regulacja fotela
3 42.

8W skrócie

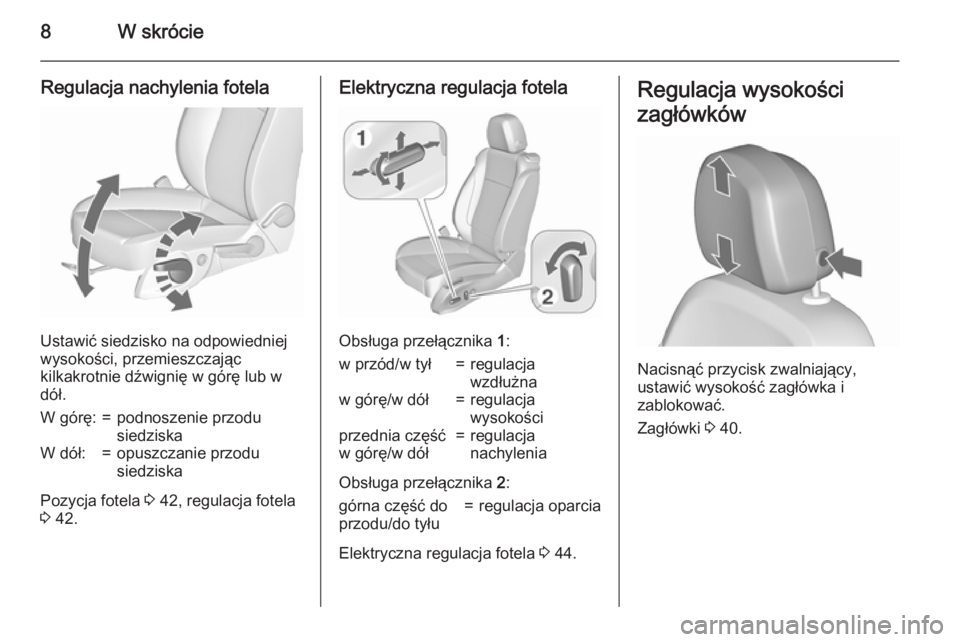

Regulacja nachylenia fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę:=podnoszenie przodu
siedziskaW dół:=opuszczanie przodu
siedziska
Pozycja fotela 3 42, regulacja fotela
3 42.
Elektryczna regulacja fotela
Obsługa przełącznika 1:
w przód/w tył=regulacja
wzdłużnaw górę/w dół=regulacja
wysokościprzednia część
w górę/w dół=regulacja
nachylenia
Obsługa przełącznika 2:
górna część do
przodu/do tyłu=regulacja oparcia
Elektryczna regulacja fotela 3 44.
Regulacja wysokości
zagłówków
Nacisnąć przycisk zwalniający,
ustawić wysokość zagłówka i
zablokować.
Zagłówki 3 40.

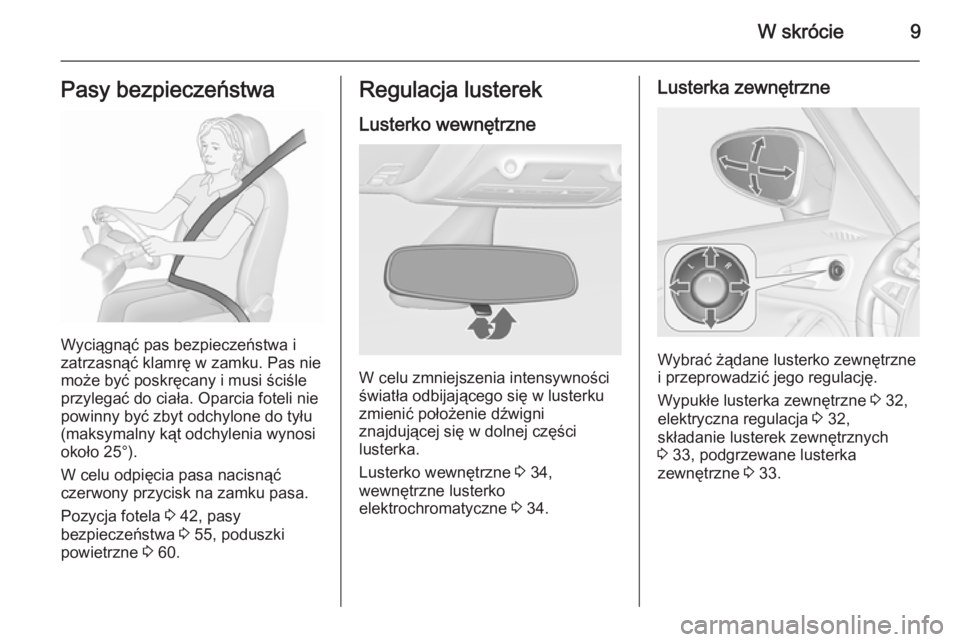

W skrócie9Pasy bezpieczeństwa
Wyciągnąć pas bezpieczeństwa i
zatrzasnąć klamrę w zamku. Pas nie
może być poskręcany i musi ściśle
przylegać do ciała. Oparcia foteli nie
powinny być zbyt odchylone do tyłu
(maksymalny kąt odchylenia wynosi
około 25°).
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.
Pozycja fotela 3 42, pasy
bezpieczeństwa 3 55, poduszki
powietrzne 3 60.
Regulacja lusterek
Lusterko wewnętrzne
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
zmienić położenie dźwigni
znajdującej się w dolnej części
lusterka.
Lusterko wewnętrzne 3 34,
wewnętrzne lusterko
elektrochromatyczne 3 34.
Lusterka zewnętrzne
Wybrać żądane lusterko zewnętrzne
i przeprowadzić jego regulację.
Wypukłe lusterka zewnętrzne 3 32,
elektryczna regulacja 3 32,
składanie lusterek zewnętrznych 3 33, podgrzewane lusterka
zewnętrzne 3 33.

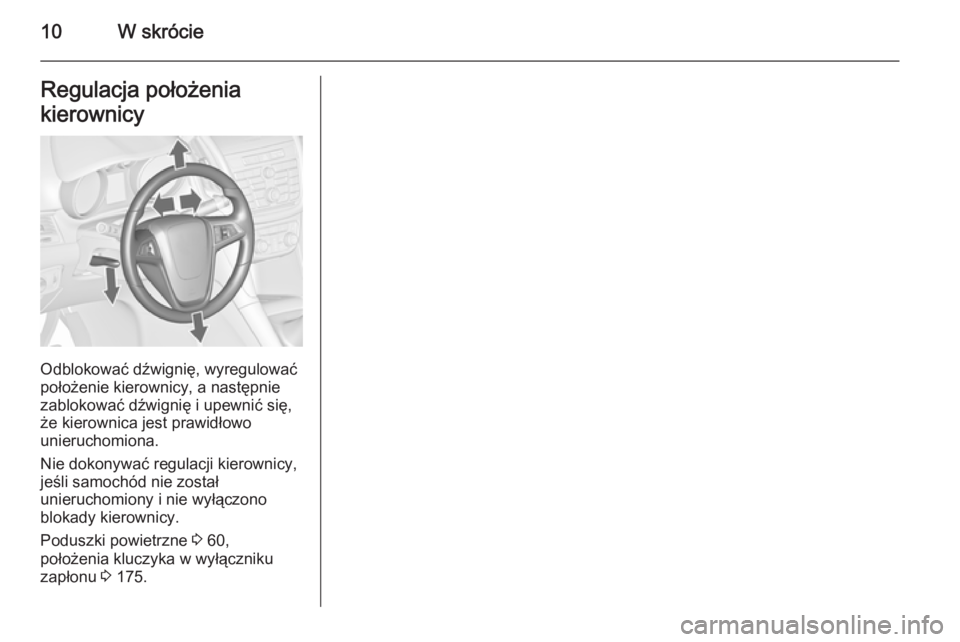

10W skrócieRegulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Poduszki powietrzne 3 60,
położenia kluczyka w wyłączniku
zapłonu 3 175.

W skrócie11Widok ogólny deski rozdzielczej

12W skrócie
1Szyby otwierane
elektrycznie ........................... 35
2 Lusterka zewnętrzne .............32
3 Automatyczna kontrola
prędkości ............................ 198
Ogranicznik prędkości ......... 199
Adaptacyjny układ
automatycznej kontroli
prędkości ............................. 201
System ostrzegania o
zderzeniu czołowym ............ 210
4 Boczne kratki nawiewu
powietrza ............................. 171
5 Sygnalizacja skrętu i
zmiany pasa ruchu, sygnał świetlny, światła mijania i
drogowe, funkcja
doświetlania światłami
drogowymi .......................... 158
Oświetlenie asekuracyjne ..162
Światła pozycyjne ...............159
Przyciski wyświetlacza
informacyjnego kierowcy ..... 129
6 Wskaźniki i przyrządy ........1147Elementy sterujące na
kole kierownicy ................... 106
8 Wyświetlacz informacyjny
kierowcy .............................. 129
9 Wycieraczki i
spryskiwacze przedniej
szyby, spryskiwacze
reflektorów, wycieraczka i
spryskiwacz tylnej szyby .....108
10 Centralny zamek ...................24
Światła awaryjne ................157
Tryb sportowy ....................196
Tryb podróżny ....................196
Przełącznik wyboru paliwa ..116
Lampka kontrolna
informująca o wyłączeniu
poduszek powietrznych .....121
Lampka kontrolna
informująca o niezapiętym
pasie bezpieczeństwa
pasażera na przednim
fotelu .................................. 120
11 Wyświetlacz informacyjny ..13312 Środkowe kratki nawiewu
powietrza ............................ 171
13 Dioda sygnalizująca stan
autoalarmu ........................... 30
14 Schowek w desce
rozdzielczej .......................... 74
15 Układ sterowania
ogrzewania, wentylacji i
klimatyzacji .......................... 164
16 Wejście AUX, wejście
USB, szczelina na kartę SD ..11
Gniazdko zasilania ..............112
17 Dźwignia zmiany biegów,
manualna skrzynia biegów 190
Automatyczna skrzynia
biegów ................................ 186
18 Układ kontroli trakcji ...........194
Układ stabilizacji toru jazdy 195
System ostrzegania o
opuszczeniu pasa ruchu ....232
19 Hamulec postojowy
sterowany elektrycznie ........ 191

W skrócie13
20Układy ułatwiające
parkowanie .......................... 217
Przycisk Eco systemu
stop-start ............................. 177
21 Wyłącznik zapłonu z
blokadą kierownicy ............175
22 Sygnał dźwiękowy .............. 107
Poduszka powietrzna po
stronie kierowcy ...................63
23 Dźwignia otwierania
pokrywy silnika ...................252
24 Skrzynka bezpieczników ....272
Schowek ............................... 75
25 Regulacja położenia
kierownicy .......................... 106
26 Przełącznik świateł ............. 149
Poziomowanie reflektorów . 152
Przednie światła
przeciwmgielne ..................158
Tylne światła
przeciwmgielne ..................159
Podświetlenie wskaźników 160Światła zewnętrzne
Przełącznik obrotowy świateł:
7=światła wyłączone8=światła pozycyjne9=światła mijania
Automatyczne sterowanie światłami
AUTO=automatyczne sterowanie
światłami: światła
zewnętrzne są włączane i
wyłączane automatyczniem=włączenie lub wyłączenie
automatycznego układu
oświetlenia8=światła pozycyjne9=światła mijania
Światła przeciwmgielne
Naciśnięcie przełącznika świateł:
>=przednie światła
przeciwmgielner=tylne światło przeciwmgielne

14W skrócie
Oświetlenie 3 149.Sygnał świetlny, światła
drogowe i mijaniasygnał świetlny=pociągnąć
dźwignięświatła
drogowe=popchnąć
dźwignięświatła mijania=popchnąć lub
pociągnąć
dźwignię
Automatyczne sterowanie światłami
3 150, światła drogowe 3 150,
funkcja doświetlania światłami
drogowymi 3 151, sygnał świetlny
3 151, system adaptacyjnego
oświetlenia drogi 3 153.
Sygnalizacja skrętu i zmiany
pasa ruchudźwignia w
górę=prawe
kierunkowskazydźwignia w dół=lewe
kierunkowskazy
Sygnalizacja skrętu i zmiany pasa
ruchu 3 158, światła pozycyjne
3 159.
