2015.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

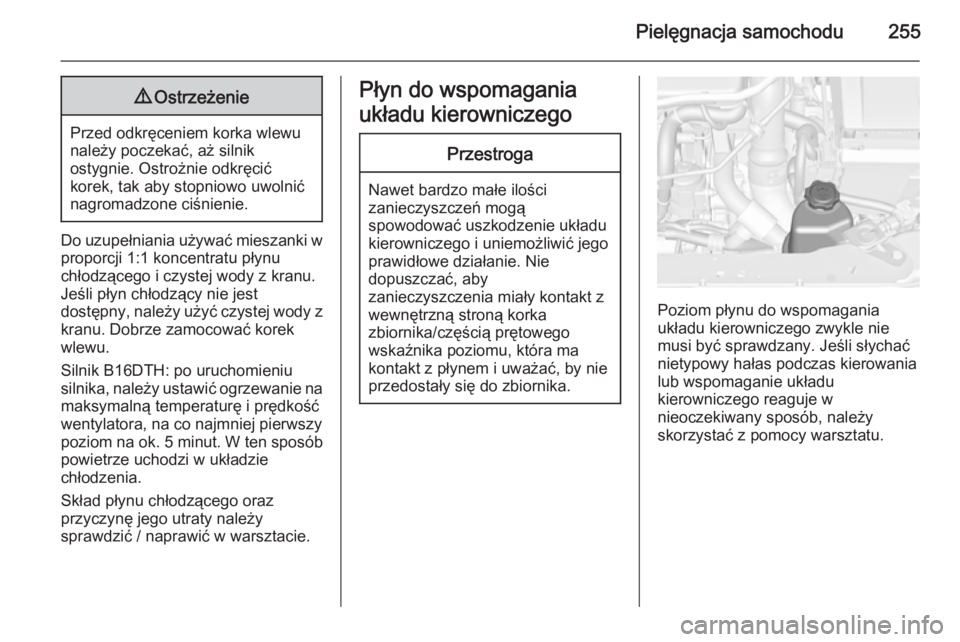

Pielęgnacja samochodu2559Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody z
kranu. Dobrze zamocować korek
wlewu.
Silnik B16DTH: po uruchomieniu
silnika, należy ustawić ogrzewanie na maksymalną temperaturę i prędkośćwentylatora, na co najmniej pierwszy
poziom na ok. 5 minut. W ten sposób
powietrze uchodzi w układzie
chłodzenia.
Skład płynu chłodzącego oraz
przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do wspomagania
układu kierowniczegoPrzestroga
Nawet bardzo małe ilości
zanieczyszczeń mogą
spowodować uszkodzenie układu
kierowniczego i uniemożliwić jego
prawidłowe działanie. Nie
dopuszczać, aby
zanieczyszczenia miały kontakt z
wewnętrzną stroną korka
zbiornika/częścią prętowego
wskaźnika poziomu, która ma
kontakt z płynem i uważać, by nie
przedostały się do zbiornika.
Poziom płynu do wspomagania
układu kierowniczego zwykle nie
musi być sprawdzany. Jeśli słychać
nietypowy hałas podczas kierowania
lub wspomaganie układu
kierowniczego reaguje w
nieoczekiwany sposób, należy
skorzystać z pomocy warsztatu.

256Pielęgnacja samochoduPłyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Hamulce
Gdy grubość okładzin hamulcowychosiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi zawierać się między oznaczeniami
MIN i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać z
pomocy warsztatu.

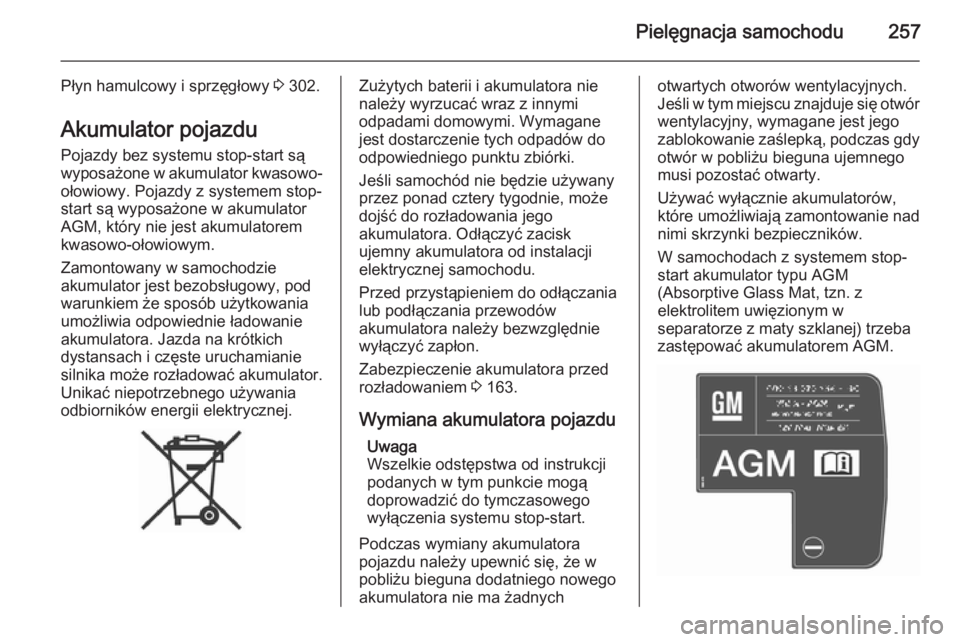

Pielęgnacja samochodu257
Płyn hamulcowy i sprzęgłowy 3 302.
Akumulator pojazdu Pojazdy bez systemu stop-start są
wyposażone w akumulator kwasowo-
ołowiowy. Pojazdy z systemem stop-
start są wyposażone w akumulator
AGM, który nie jest akumulatorem
kwasowo-ołowiowym.
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania
odbiorników energii elektrycznej.Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może
dojść do rozładowania jego
akumulatora. Odłączyć zacisk
ujemny akumulatora od instalacji
elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed
rozładowaniem 3 163.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnychotwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Używać wyłącznie akumulatorów,
które umożliwiają zamontowanie nad
nimi skrzynki bezpieczników.
W samochodach z systemem stop-
start akumulator typu AGM
(Absorptive Glass Mat, tzn. z
elektrolitem uwięzionym w
separatorze z maty szklanej) trzeba
zastępować akumulatorem AGM.

258Pielęgnacja samochodu
Akumulator typu AGM można
zidentyfikować po umieszczonej na
nim etykiecie. Zaleca się stosowanie oryginalnych akumulatorów firmy
Opel.
Uwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować pogorszenie działania
systemu stop-start.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 177.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 293.
Naklejka ostrzegawcza
Znaczenie symboli: ■ Unikać iskier, otwartego ognia i palenia tytoniu.
■ Zawsze chronić oczy. Wybuchowe gazy mogą doprowadzić do utraty
wzroku lub obrażeń.
■ Akumulator przechowywać w miejscu niedostępnym dla dzieci.
■ Akumulator zawiera kwas siarkowy, który może spowodować
utratę wzroku lub poważne
oparzenia.
■ Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
■ W pobliżu akumulatora mogą być obecne wybuchowe gazy.

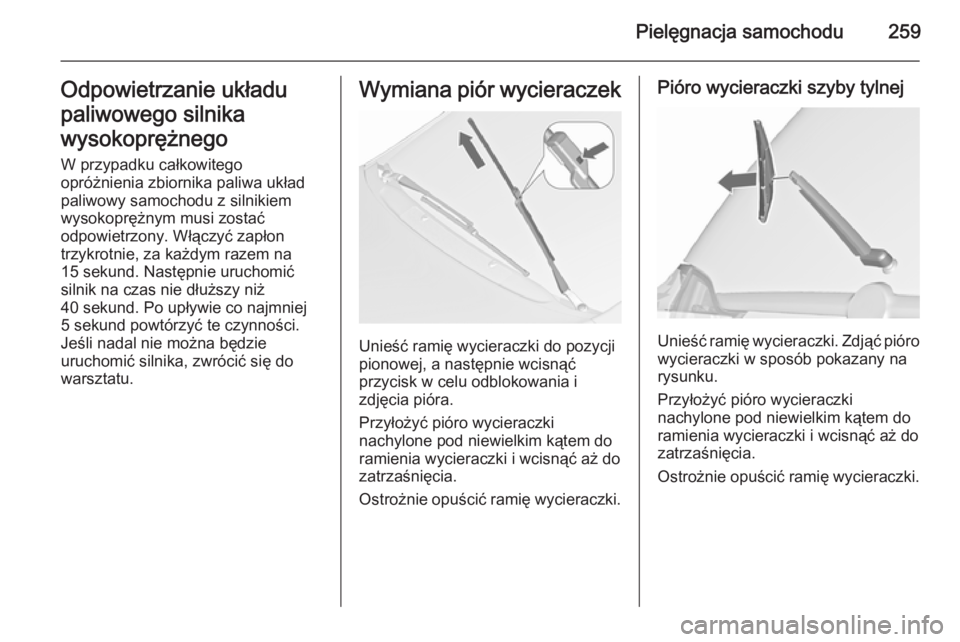

Pielęgnacja samochodu259Odpowietrzanie układu
paliwowego silnika
wysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

260Pielęgnacja samochoduWymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Reflektory halogenoweReflektor bi-halogenowy (1) ze
wspólną żarówką dla świateł mijania i
drogowych.
Kierunkowskaz przedni (2) .
Światła pozycyjne/światła do jazdy
dziennej (3) .
Światła mijania/drogowe (1) 1. Obrócić osłonę (1) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.

Pielęgnacja samochodu261
Kierunkowskazy przednie (2)
1. Obrócić oprawkę żarówki (2) wlewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła pozycyjne / Światła do
jazdy dziennej (3)
1. Obrócić oprawkę żarówki (3) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.

262Pielęgnacja samochodu
2. Pociągnąć żarówkę w celuwyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
System adaptacyjnego
oświetlenia drogi9 Niebezpieczeństwo
System adaptacyjnego
oświetlenia drogi wykorzystuje
reflektory ksenonowe.
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Istnieje możliwość wymiany
żarówek przedniego
kierunkowskazu i światła
bocznego.
Światło boczne (1) .
Kierunkowskaz przedni (2) .
Światła pozycyjne/światła do jazdy dziennej składają się z diod LED,
które nie są wymieniane.
Światło boczne (1) 1. Obrócić osłonę (1) w lewo i zdjąć.
