2015.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Schowki95
■Rozłożyć elementy złożonej maty w
taki sposób, aby pierwszy rządelementów był ustawiony pionowo,
przylegając do oparć foteli drugiego
rzędu.
■ Jeśli oparcia foteli drugiego rzędu zostaną złożone, mata
samoczynnie rozłoży się,
zakrywając przestrzeń pomiędzy
obydwoma rzędami siedzeń.
■ Aby umożliwić rozłożenie jednego z foteli w trzecim rzędzie, należy
złożyć matę na pół w kierunku
wzdłużnym.■ Nieznacznie wyciągnąć matę na zewnątrz, aby zabezpieczyć próg
przestrzeni bagażowej podczas
załadunku ciężkich przedmiotów.
Przed zamknięciem tylnej klapy
podnieść wierzchnią warstwę maty
do pozycji pionowej.
Zakrywanie przestrzeni bagażowej do oparć przednich foteli
Możliwe tylko przy użyciu maty
zabezpieczającej Flex cover złożonej
wzdłuż zamka na pół (dwie warstwy).
Rozłożyć matę do oparć foteli
drugiego rzędu, zgodnie z opisem
podanym wcześniej.■ Złożyć oparcia foteli drugiego rzędu.
■ Rozłożyć wierzchnią warstwę maty, całkowicie zakrywając
przestrzeń bagażową. Pierwszy rząd elementów maty jest teraz
ustawiony pionowo, przylegając do
oparć przednich foteli.
■ Przed zamknięciem tylnej klapy złożyć wierzchnią warstwę tylnego
rzędu elementów, chowając ją pod
matą.

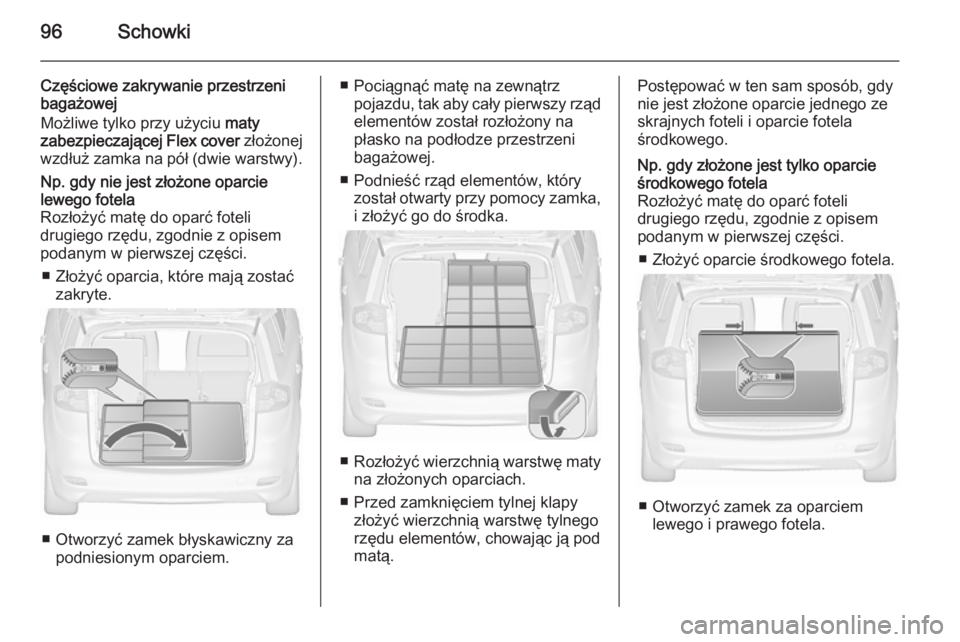

96Schowki
Częściowe zakrywanie przestrzenibagażowej
Możliwe tylko przy użyciu maty
zabezpieczającej Flex cover złożonej
wzdłuż zamka na pół (dwie warstwy).Np. gdy nie jest złożone oparcie
lewego fotela
Rozłożyć matę do oparć foteli
drugiego rzędu, zgodnie z opisem
podanym w pierwszej części.
■ Złożyć oparcia, które mają zostać zakryte.
■ Otworzyć zamek błyskawiczny zapodniesionym oparciem.
■ Pociągnąć matę na zewnątrzpojazdu, tak aby cały pierwszy rząd
elementów został rozłożony na
płasko na podłodze przestrzeni
bagażowej.
■ Podnieść rząd elementów, który został otwarty przy pomocy zamka,i złożyć go do środka.
■ Rozłożyć wierzchnią warstwę maty
na złożonych oparciach.
■ Przed zamknięciem tylnej klapy złożyć wierzchnią warstwę tylnego
rzędu elementów, chowając ją pod
matą.
Postępować w ten sam sposób, gdy
nie jest złożone oparcie jednego ze
skrajnych foteli i oparcie fotela
środkowego.Np. gdy złożone jest tylko oparcie środkowego fotela
Rozłożyć matę do oparć foteli
drugiego rzędu, zgodnie z opisem podanym w pierwszej części.
■ Złożyć oparcie środkowego fotela.
■ Otworzyć zamek za oparciem lewego i prawego fotela.

Schowki97
■ Pociągnąć matę na zewnątrzpojazdu, tak aby cały pierwszy rząd
elementów został rozłożony na
płasko na podłodze przestrzeni
bagażowej.
■ Podnieść obydwa rzędy elementów, które zostały otwarte
przy pomocy zamka, i złożyć je do
środka.
■ Następnie rozłożyć małą wierzchnią warstwę maty na
oparciu środkowego fotela.
■ Przed zamknięciem tylnej klapy złożyć wierzchnią warstwę tylnego
rzędu elementów, chowając ją pod
matą.
Na poniższych ilustracjach
przedstawiono kolejne przykłady.
Przykład dla podłużnych, wąskich
przedmiotów, np. nart.
Przykład z zabezpieczeniem
bocznym.

98Schowki
Przykład ilustrujący zakrycie
złożonego oparcia fotela w drugim
rzędzie i jednego złożonego fotela w
trzecim rzędzie.
Prowadnice boczne i
zaczepy
Wsunąć zaczepy w prowadnice i
ustawić je w odpowiednim miejscu: w
tym celu wsunąć zaczep w górny
rowek prowadnicy, a następnie
wcisnąć go w rowek dolny.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
System organizacji
przestrzeni bagażowej FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.
W skład systemu wchodzą:
■ łączniki,
■ kieszenie siatkowe,
■ haki,
■ uniwersalna siatka rozdzielająca.
Elementy systemu są mocowane w
prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.
Zamocowywanie łączników w
prowadnicach
Rozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane

Schowki99
położenie. Obrócić uchwyt ku górze wcelu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.
Uniwersalna siatka
rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.
Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.
Zamocowywanie haczyków w
prowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.

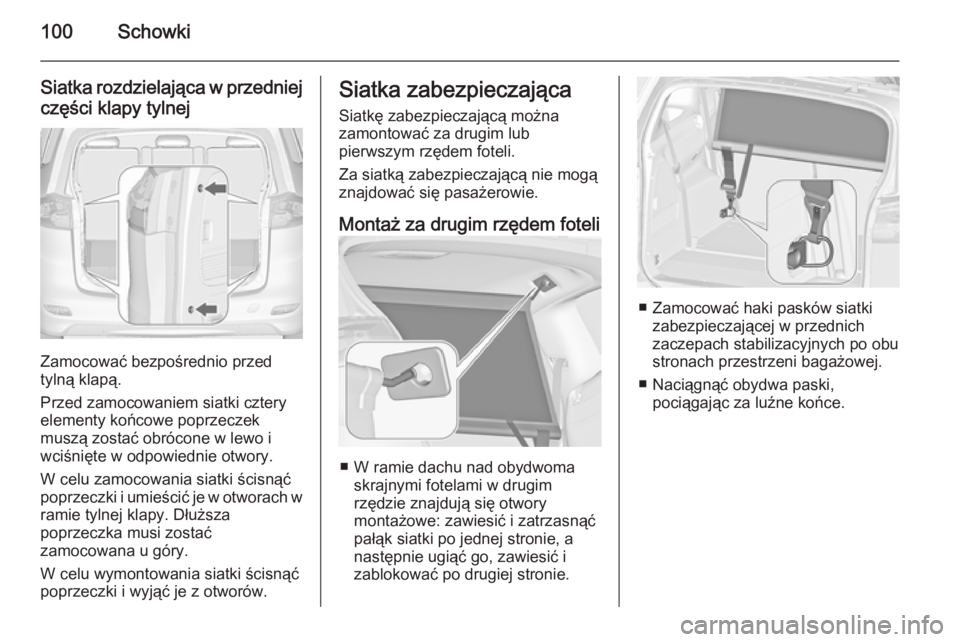

100Schowki
Siatka rozdzielająca w przedniejczęści klapy tylnej
Zamocować bezpośrednio przed
tylną klapą.
Przed zamocowaniem siatki cztery elementy końcowe poprzeczek
muszą zostać obrócone w lewo i wciśnięte w odpowiednie otwory.
W celu zamocowania siatki ścisnąć
poprzeczki i umieścić je w otworach w ramie tylnej klapy. Dłuższa
poprzeczka musi zostać
zamocowana u góry.
W celu wymontowania siatki ścisnąć
poprzeczki i wyjąć je z otworów.
Siatka zabezpieczająca
Siatkę zabezpieczającą można
zamontować za drugim lub
pierwszym rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Montaż za drugim rzędem foteli
■ W ramie dachu nad obydwoma skrajnymi fotelami w drugim
rzędzie znajdują się otwory
montażowe: zawiesić i zatrzasnąć
pałąk siatki po jednej stronie, a
następnie ugiąć go, zawiesić i
zablokować po drugiej stronie.
■ Zamocować haki pasków siatki zabezpieczającej w przednich
zaczepach stabilizacyjnych po obu
stronach przestrzeni bagażowej.
■ Naciągnąć obydwa paski, pociągając za luźne końce.

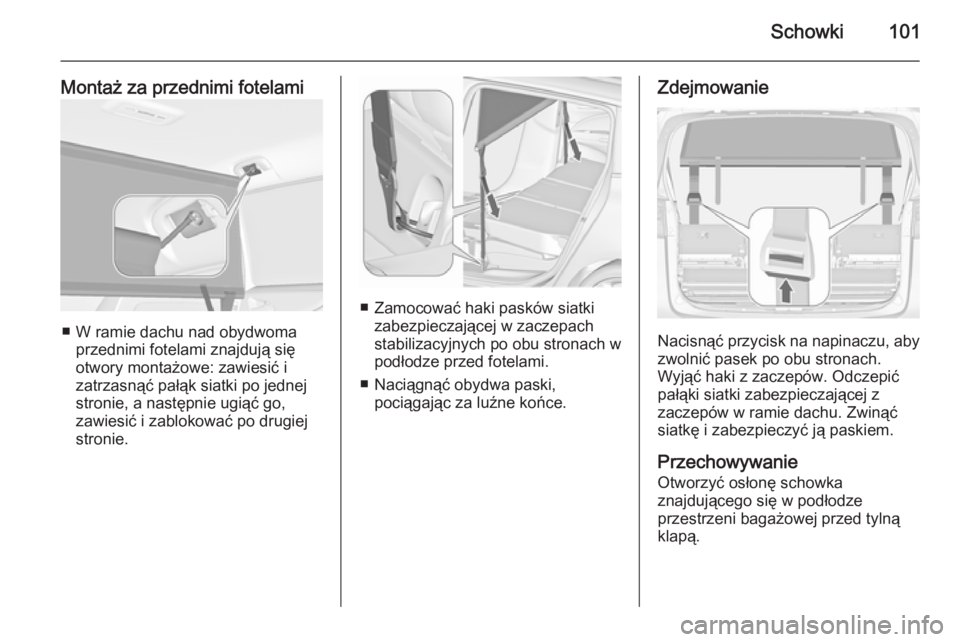

Schowki101
Montaż za przednimi fotelami
■ W ramie dachu nad obydwomaprzednimi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
■ Zamocować haki pasków siatki zabezpieczającej w zaczepach
stabilizacyjnych po obu stronach w
podłodze przed fotelami.
■ Naciągnąć obydwa paski, pociągając za luźne końce.
Zdejmowanie
Nacisnąć przycisk na napinaczu, aby
zwolnić pasek po obu stronach.
Wyjąć haki z zaczepów. Odczepić
pałąki siatki zabezpieczającej z
zaczepów w ramie dachu. Zwinąć
siatkę i zabezpieczyć ją paskiem.
Przechowywanie Otworzyć osłonę schowka
znajdującego się w podłodze
przestrzeni bagażowej przed tylną
klapą.

102Schowki
Umieścić siatkę zabezpieczającą w
schowku i zamknąć osłonę.
Składane stoliki
Stoliki są zamocowane na oparciach przednich foteli.
Otworzyć, ciągnąc do góry aż do
zablokowania.
Złożyć, naciskając z pokonaniem wyczuwalnego oporu.
Nie kłaść na składanym stoliku
żadnych ciężkich przedmiotów.
Trójkąt ostrzegawczy
Przechowywać trójkąt ostrzegawczy
w schowku znajdującym się w
podłodze przestrzeni bagażowej
przed tylną klapą.
Apteczka pierwszej
pomocy Apteczkę pierwszej pomocy i
kamizelkę odblaskową
przechowywać pod fotelem kierowcy.
Użyć pasków w celu zamocowania.
