2015.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Ogrzewanie, wentylacja i klimatyzacja167
wciśnięty przycisk l, silnik zostanie
ponownie uruchomiony w sposób
automatyczny.
System stop-start 3 177.
Klimatyzacja sterowana
elektronicznie
Dwustrefowy układ sterowania
umożliwia ustawianie różnych
temperatur dla kierowcy i pasażera z
przodu.
W trybie automatycznym
temperatura, prędkość obrotowa
wentylatora oraz rozdział powietrza
są regulowane automatycznie.Obejmuje elementy sterujące:
■ regulacja temperatury po stronie kierowcy
■ rozdział powietrza
■ prędkość dmuchawy
■ regulacja temperatury po stronie pasażera na przednim fotelun=chłodzenieAUTO=tryb pracy automatycznej4=recyrkulacja powietrza
włączana ręcznieV=usuwanie zaparowania i
oblodzenia
Ogrzewanie tylnej szyby Ü 3 37,
podgrzewane fotele ß 3 48,
podgrzewane koło kierownicy *
3 107.
Ustawienia układu klimatyzacji są
pokazywane na graficznym
wyświetlaczu informacyjnym lub na kolorowym wyświetlaczu
informacyjnym, zależnie od wersji.
Zmiany ustawień są wyświetlane
przez chwilę na obu wyświetlaczach,
po czym zastępuje je aktualnie
wyświetlane menu.
Klimatyzacja sterowana
elektronicznie działa w pełni tylko
przy pracującym silniku.

168Ogrzewanie, wentylacja i klimatyzacja
Tryb pracy automatycznejAUTO
Ustawienia zapewniające optymalny
komfort:
■ Nacisnąć przycisk AUTO, aby
włączyć automatyczne sterowanie rozdziałem powietrza i prędkością
dmuchawy.
■ Otworzyć wszystkie kratki nawiewu
powietrza, aby umożliwić
optymalizację rozdziału powietrza
w trybie automatycznym.
■ Nacisnąć przycisk n w celu
włączenia optymalnego chłodzenia
i usunięcia zaparowania.
Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
■ Ustawić docelowe temperatury osobno dla kierowcy i pasażera na
przednim fotelu, korzystając z
lewego i prawego pokrętła.
Zalecana temperatura wynosi
22 °C.
Prędkość dmuchawy w trybie
automatycznym można zmienić w
menu Ustawienia.
Personalizacja ustawień 3 143.
W trybie automatycznym wszystkie
kratki nawiewu są włączane
automatycznie. Z tego względu
należy pozostawiać je otwarte.
Nastawianie temperatury Temperaturę można ustawić w
zakresie od 16 °C do 28 °C.
Jeśli zostanie ustawiona temperatura
minimalna Lo, układ klimatyzacji
przełączy się w tryb maksymalnego
chłodzenia pod warunkiem, że
włączony jest przycisk chłodzenia n.
W razie ustawienia temperatury maksymalnej Hi klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą grzewczą.
Uwaga
Jeśli tryb n jest włączony, obniżenie
temperatury ustawionej w kabinie
może spowodować uruchomienie
silnika wyłączonego przez funkcję
Autostop, bądź też uniemożliwić jej
włączenie.

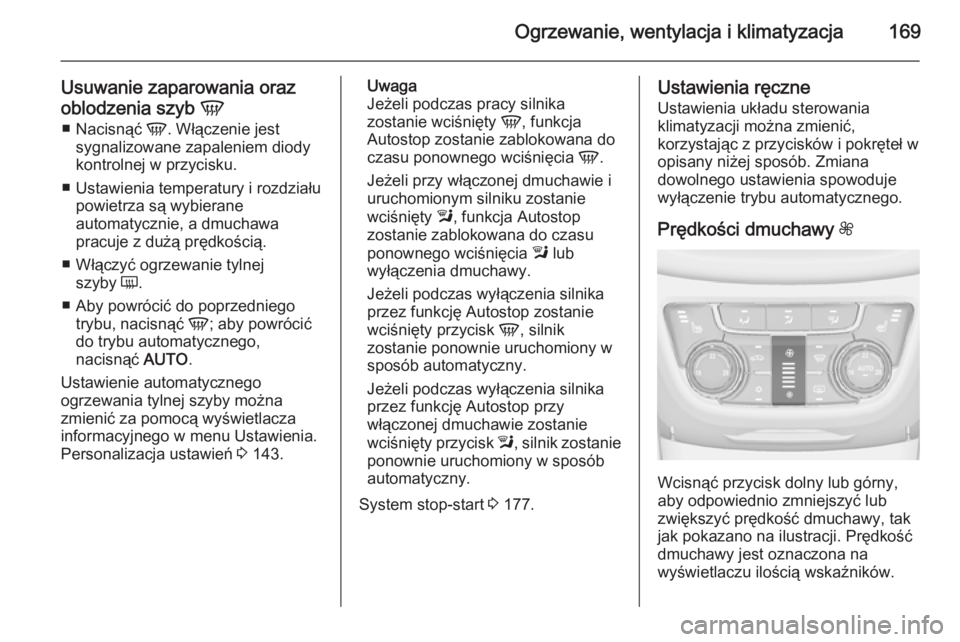

Ogrzewanie, wentylacja i klimatyzacja169
Usuwanie zaparowania oraz
oblodzenia szyb V
■ Nacisnąć V. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
■ Ustawienia temperatury i rozdziału powietrza są wybierane
automatycznie, a dmuchawa
pracuje z dużą prędkością.
■ Włączyć ogrzewanie tylnej szyby Ü.
■ Aby powrócić do poprzedniego trybu, nacisnąć V; aby powrócić
do trybu automatycznego,
nacisnąć AUTO.
Ustawienie automatycznego
ogrzewania tylnej szyby można
zmienić za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 143.Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli przy włączonej dmuchawie i
uruchomionym silniku zostanie
wciśnięty l, funkcja Autostop
zostanie zablokowana do czasu
ponownego wciśnięcia l lub
wyłączenia dmuchawy.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w sposób automatyczny.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop przy
włączonej dmuchawie zostanie
wciśnięty przycisk l, silnik zostanie
ponownie uruchomiony w sposób
automatyczny.
System stop-start 3 177.Ustawienia ręczne
Ustawienia układu sterowania
klimatyzacji można zmienić,
korzystając z przycisków i pokręteł w
opisany niżej sposób. Zmiana
dowolnego ustawienia spowoduje
wyłączenie trybu automatycznego.
Prędkości dmuchawy Z
Wcisnąć przycisk dolny lub górny,
aby odpowiednio zmniejszyć lub
zwiększyć prędkość dmuchawy, tak
jak pokazano na ilustracji. Prędkość
dmuchawy jest oznaczona na
wyświetlaczu ilością wskaźników.

170Ogrzewanie, wentylacja i klimatyzacja
Dłuższe wciśnięcie dolnego
przycisku: następuje wyłączenie
wentylatora i chłodzenia.
Dłuższe wciśnięcie górnego
przycisku: następuje włączenie
maksymalnej prędkości wentylatora.
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Rozdział powietrza l, M , K
Nacisnąć odpowiedni przycisk w celu
wykonania regulacji. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.l=na szybę przednią i szyby w
drzwiach przednich (dodatkowo
w tle uruchamiana jest
klimatyzacja, aby zapobiec
zaparowaniu szyb)M=na górną część kabiny poprzez
regulowane kratki powietrzaK=na dolną część kabiny
Możliwe są wszystkie ustawienia
pośrednie.
Powrót do automatycznego
sterowania rozdziałem powietrza:
nacisnąć AUTO.
Chłodzenie n
Nacisnąć przycisk n, aby włączyć
chłodzenie. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku. Chłodzenie
działa tylko przy pracującym silniku i włączonej dmuchawie układu
klimatyzacji.
Nacisnąć ponownie n, aby wyłączyć
chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej
określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu
ograniczenia zużycia paliwa. Gdy
układ chłodzenia jest wyłączony,
układ klimatyzacji nie zażąda
ponownego uruchomienia silnika,
który został wyłączony przez funkcjęAutostop. Wyjątkiem jest sytuacja, w
której przy temperaturze powyżej 0
°C włączony system usuwania
oblodzenia zgłasza żądanie
uruchomienia silnika.
Na wyświetlaczu pojawi się napis
ACON przy włączonym chłodzeniu
lub ACOFF przy wyłączonym
chłodzeniu.
Funkcję włączania chłodzenia po
uruchomieniu silnika można włączyć
lub wyłączyć za pomocą
wyświetlacza informacyjnego w
menu Ustawienia. Personalizacja
ustawień 3 143.
Tryb recyrkulacji powietrza 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
Nacisnąć ponownie 4, aby
wyłączyć tryb recyrkulacji.

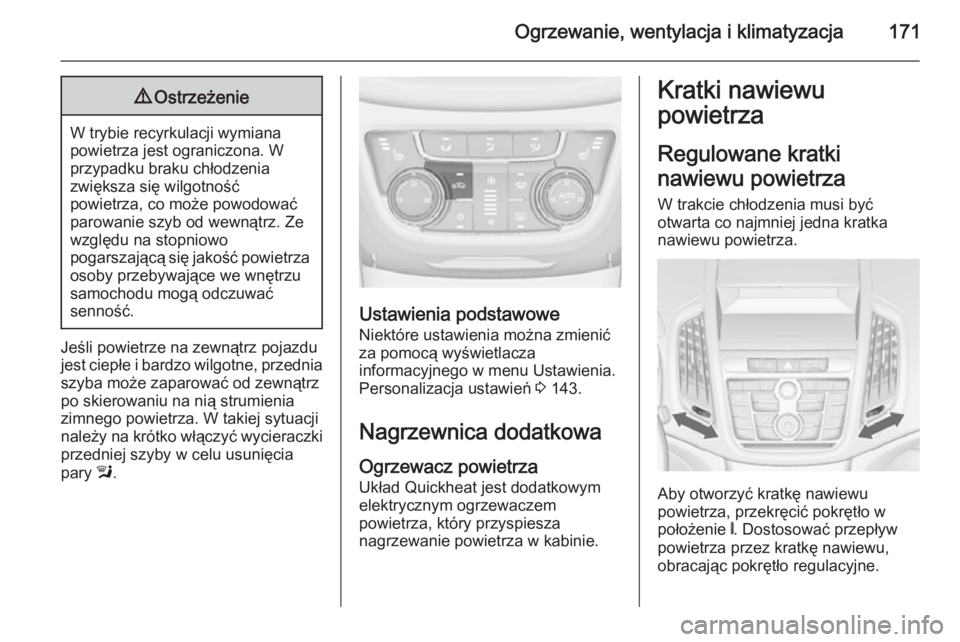

Ogrzewanie, wentylacja i klimatyzacja1719Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki przedniej szyby w celu usunięcia
pary l.
Ustawienia podstawowe
Niektóre ustawienia można zmienić
za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 143.
Nagrzewnica dodatkowa
Ogrzewacz powietrza
Układ Quickheat jest dodatkowym
elektrycznym ogrzewaczem
powietrza, który przyspiesza
nagrzewanie powietrza w kabinie.
Kratki nawiewu
powietrza
Regulowane kratki
nawiewu powietrza
W trakcie chłodzenia musi być
otwarta co najmniej jedna kratka
nawiewu powietrza.
Aby otworzyć kratkę nawiewu
powietrza, przekręcić pokrętło w
położenie B. Dostosować przepływ
powietrza przez kratkę nawiewu,
obracając pokrętło regulacyjne.

172Ogrzewanie, wentylacja i klimatyzacja
Ustawić kierunek powietrza,
przechylając i obracając kratki.
Aby zamknąć kratkę nawiewu
powietrza, przekręcić pokrętło w
położenie 7.
Kratki nawiewu powietrza dla
pasażerów z tyłu znajdują się po
lewej i prawej stronie za przednimi
fotelami.
9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Nieruchome kratki
nawiewu powietrza
Są to kratki dodatkowe znajdujące się pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.

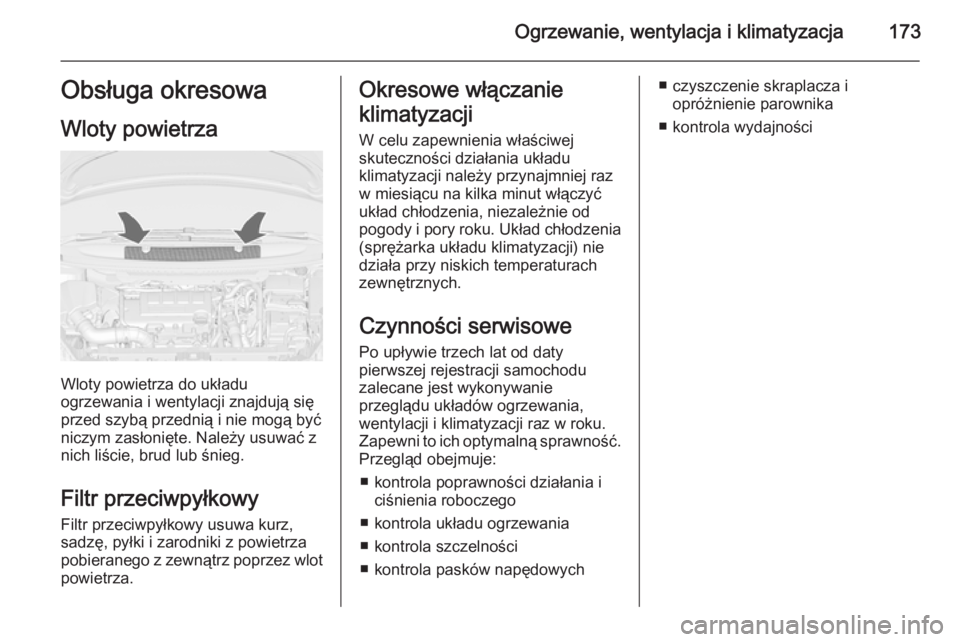

Ogrzewanie, wentylacja i klimatyzacja173Obsługa okresowa
Wloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Filtr przeciwpyłkowy
Filtr przeciwpyłkowy usuwa kurz,
sadzę, pyłki i zarodniki z powietrza pobieranego z zewnątrz poprzez wlot
powietrza.
Okresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia (sprężarka układu klimatyzacji) niedziała przy niskich temperaturachzewnętrznych.
Czynności serwisowe Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
■ kontrola poprawności działania i ciśnienia roboczego
■ kontrola układu ogrzewania
■ kontrola szczelności
■ kontrola pasków napędowych■ czyszczenie skraplacza i opróżnienie parownika
■ kontrola wydajności

174Prowadzenie i użytkowanieProwadzenie i
użytkowanieZalecenia eksploatacyjne ..........174
Uruchamianie i prowadzenie .....175
Gazy spalinowe ......................... 181
Automatyczna skrzynia biegów . 186
Manualna skrzynia biegów ........190
Hamulce ..................................... 190
Układy kontroli jazdy ..................194
Systemy wspomagania kie‐
rowcy ......................................... 198
Paliwo ........................................ 233
Hak holowniczy przyczepy ......... 244Zalecenia
eksploatacyjne
Informacje praktyczne W żadnym razie nie należyprowadzić pojazdu przywyłączonym silniku (chyba żezostał wyłączony wskutek
uruchomienia funkcji Autostop)
Nie działa wówczas wiele urządzeń
(np. wspomaganie układu
hamulcowego i układu
kierowniczego). Stwarza to
zagrożenie dla samego kierowcy, a
także dla innych użytkowników drogi.
Po włączeniu funkcji Autostop
wszystkie systemy pozostają
aktywne, niemniej jednak zostaje
ograniczone działanie wspomagania
układu kierowniczego i zmniejszona
prędkość pojazdu.
System stop-start 3 177.Zwiększenie ładowania na
wolnych obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie ładowania na wolnych obrotach, co
może być słyszalne.
W pojazdach z wyświetlaczem typu
Uplevel-Combi, na wyświetlaczu
informacyjnym kierowcy pojawia się
odpowiedni komunikat.
Pedały
Aby nie ograniczyć skoku pedałów,
nie umieszczać pod nimi dywaników.
Wykonywanie manewrów
Jeśli wspomaganie układu
kierowniczego nie działa ze względu
na zatrzymanie silnika lub z powodu
wadliwego działania układu,
pojazdem można kierować, ale może
wymagać to większego wysiłku.
Lampka kontrolna c 3 124.
