2015.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Schowki87
Przekręcić obie dźwignie mocujące
do środka aż do oporu.
Składanie tylnych świateł
Złożyć oba tylne światła.
Składanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i złożyć go do przodu.
Chowanie tylnego systemu
transportowegoPrzestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system
transportowy może ulec
uszkodzeniu podczas próby jego
złożenia.
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Fotele w trzecim rzędzie można
niezależnie od siebie złożyć,
chowając je w podłodze pojazdu.
Oparcia foteli drugiego rzędu można
niezależnie od siebie złożyć do
przodu. Dodatkowo można złożyć
oparcie fotela pasażera z przodu.
Złożenie wszystkich tylnych foteli i
oparć oraz oparcia fotela pasażera z
przodu umożliwia stworzenie
całkowicie płaskiej przestrzeni
ładunkowej. Można też złożyć tylko
pojedyncze fotele lub oparcia,
stosownie do gabarytów ładunku.
Pokrywa schowka pod tylną podłogą
3 93.

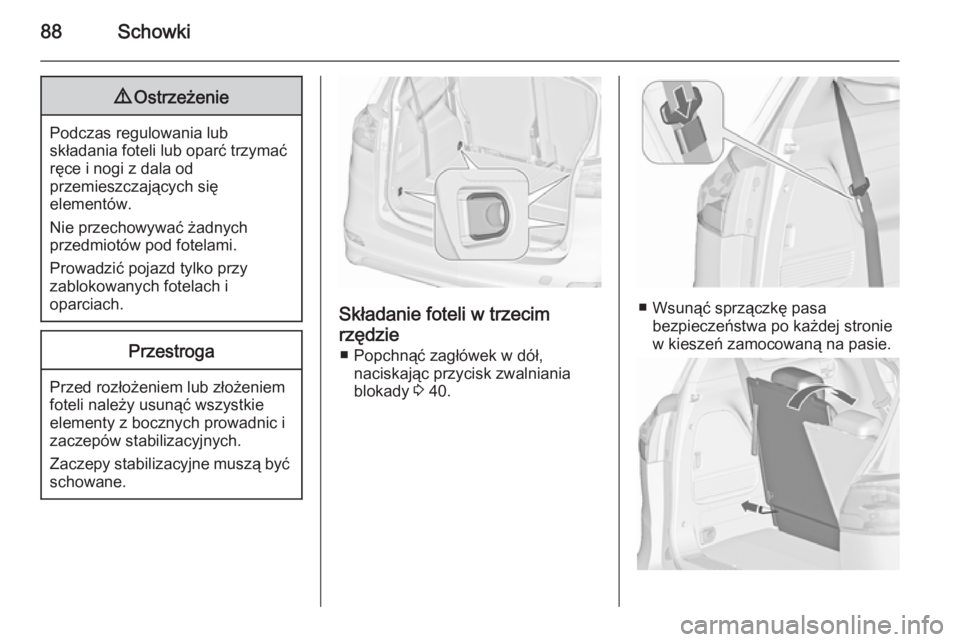

88Schowki9Ostrzeżenie
Podczas regulowania lub
składania foteli lub oparć trzymać
ręce i nogi z dala od
przemieszczających się
elementów.
Nie przechowywać żadnych
przedmiotów pod fotelami.
Prowadzić pojazd tylko przy
zablokowanych fotelach i
oparciach.
Przestroga
Przed rozłożeniem lub złożeniem
foteli należy usunąć wszystkie
elementy z bocznych prowadnic i zaczepów stabilizacyjnych.
Zaczepy stabilizacyjne muszą być schowane.
Składanie foteli w trzecim
rzędzie ■ Popchnąć zagłówek w dół, naciskając przycisk zwalniania
blokady 3 40.■ Wsunąć sprzączkę pasa
bezpieczeństwa po każdej stronie
w kieszeń zamocowaną na pasie.

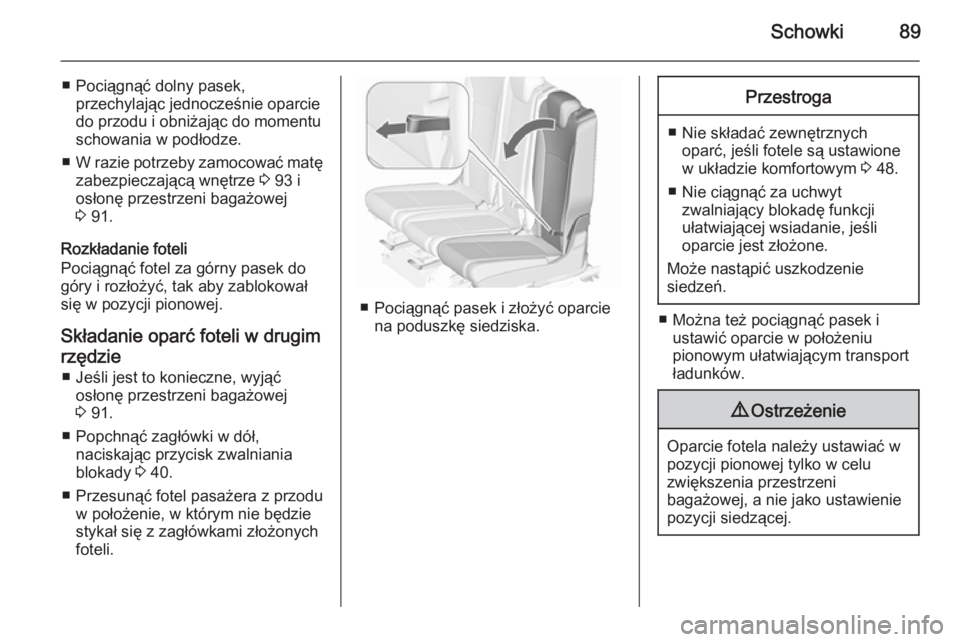

Schowki89
■ Pociągnąć dolny pasek,przechylając jednocześnie oparcie
do przodu i obniżając do momentu schowania w podłodze.
■ W razie potrzeby zamocować matę
zabezpieczającą wnętrze 3 93 i
osłonę przestrzeni bagażowej
3 91.
Rozkładanie foteli
Pociągnąć fotel za górny pasek do
góry i rozłożyć, tak aby zablokował się w pozycji pionowej.
Składanie oparć foteli w drugim
rzędzie ■ Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej
3 91.
■ Popchnąć zagłówki w dół, naciskając przycisk zwalniania
blokady 3 40.
■ Przesunąć fotel pasażera z przodu w położenie, w którym nie będzie
stykał się z zagłówkami złożonych
foteli.
■ Pociągnąć pasek i złożyć oparcie na poduszkę siedziska.
Przestroga
■ Nie składać zewnętrznychoparć, jeśli fotele są ustawione
w układzie komfortowym 3 48.
■ Nie ciągnąć za uchwyt zwalniający blokadę funkcji
ułatwiającej wsiadanie, jeśli
oparcie jest złożone.
Może nastąpić uszkodzenie
siedzeń.
■ Można też pociągnąć pasek i ustawić oparcie w położeniu
pionowym ułatwiającym transport
ładunków.
9 Ostrzeżenie
Oparcie fotela należy ustawiać w
pozycji pionowej tylko w celu
zwiększenia przestrzeni
bagażowej, a nie jako ustawienie
pozycji siedzącej.

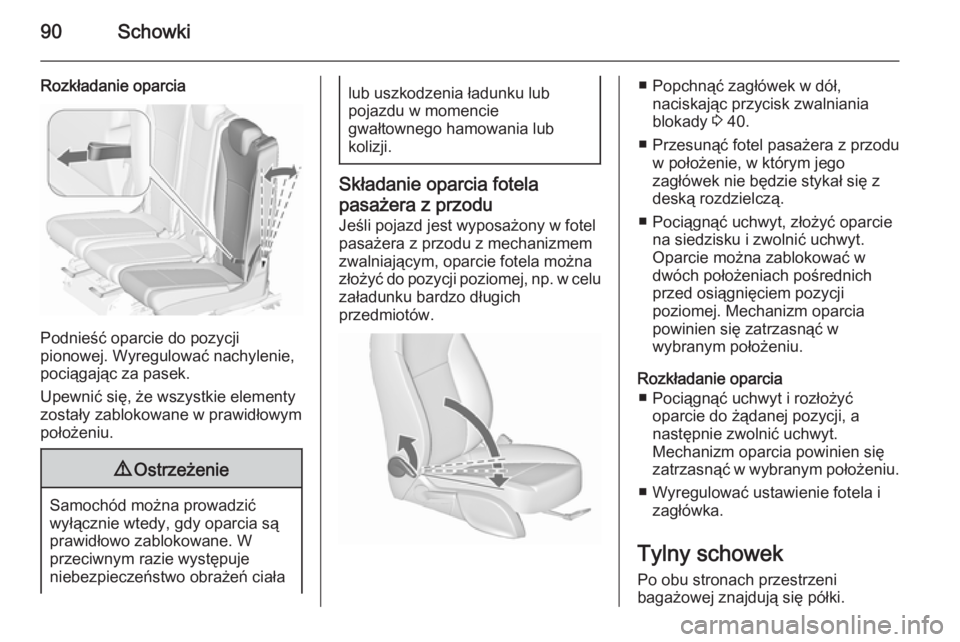

90Schowki
Rozkładanie oparcia
Podnieść oparcie do pozycji
pionowej. Wyregulować nachylenie,
pociągając za pasek.
Upewnić się, że wszystkie elementy
zostały zablokowane w prawidłowym
położeniu.
9 Ostrzeżenie
Samochód można prowadzić
wyłącznie wtedy, gdy oparcia są
prawidłowo zablokowane. W
przeciwnym razie występuje
niebezpieczeństwo obrażeń ciała
lub uszkodzenia ładunku lub
pojazdu w momencie
gwałtownego hamowania lub
kolizji.
Składanie oparcia fotela
pasażera z przodu
Jeśli pojazd jest wyposażony w fotel
pasażera z przodu z mechanizmem
zwalniającym, oparcie fotela można
złożyć do pozycji poziomej, np. w celu
załadunku bardzo długich
przedmiotów.
■ Popchnąć zagłówek w dół, naciskając przycisk zwalnianiablokady 3 40.
■ Przesunąć fotel pasażera z przodu w położenie, w którym jego
zagłówek nie będzie stykał się z
deską rozdzielczą.
■ Pociągnąć uchwyt, złożyć oparcie na siedzisku i zwolnić uchwyt.
Oparcie można zablokować w
dwóch położeniach pośrednich
przed osiągnięciem pozycji
poziomej. Mechanizm oparcia
powinien się zatrzasnąć w
wybranym położeniu.
Rozkładanie oparcia ■ Pociągnąć uchwyt i rozłożyć oparcie do żądanej pozycji, a
następnie zwolnić uchwyt.
Mechanizm oparcia powinien się
zatrzasnąć w wybranym położeniu.
■ Wyregulować ustawienie fotela i zagłówka.
Tylny schowek Po obu stronach przestrzeni
bagażowej znajdują się półki.

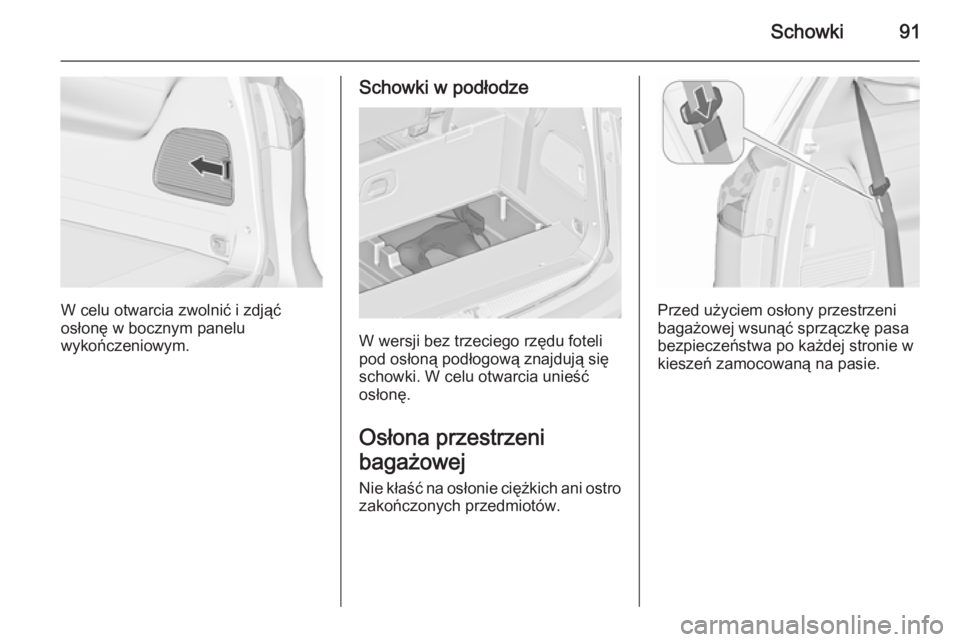

Schowki91
W celu otwarcia zwolnić i zdjąć
osłonę w bocznym panelu
wykończeniowym.
Schowki w podłodze
W wersji bez trzeciego rzędu foteli
pod osłoną podłogową znajdują się schowki. W celu otwarcia unieść
osłonę.
Osłona przestrzeni
bagażowej
Nie kłaść na osłonie ciężkich ani ostro
zakończonych przedmiotów.
Przed użyciem osłony przestrzeni
bagażowej wsunąć sprzączkę pasa
bezpieczeństwa po każdej stronie w
kieszeń zamocowaną na pasie.

92Schowki
Zamykanie
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, po czym umieścić w
zaczepach po obu stronach.
Otwieranie
Zdjąć osłonę przestrzeni bagażowej z
zaczepów bocznych. Przytrzymać
osłonę, pozwalając, aby całkowicie
się zwinęła.
Wyjmowanie
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Unieść prawą stronę osłony i wyjąć ją
z zaczepów.
Przechowywanie w przestrzeni
bagażowej Jeśli osłona przestrzeni bagażowej
nie jest używana, należy ją
przechowywać w schowku w
podłodze pojazdu.

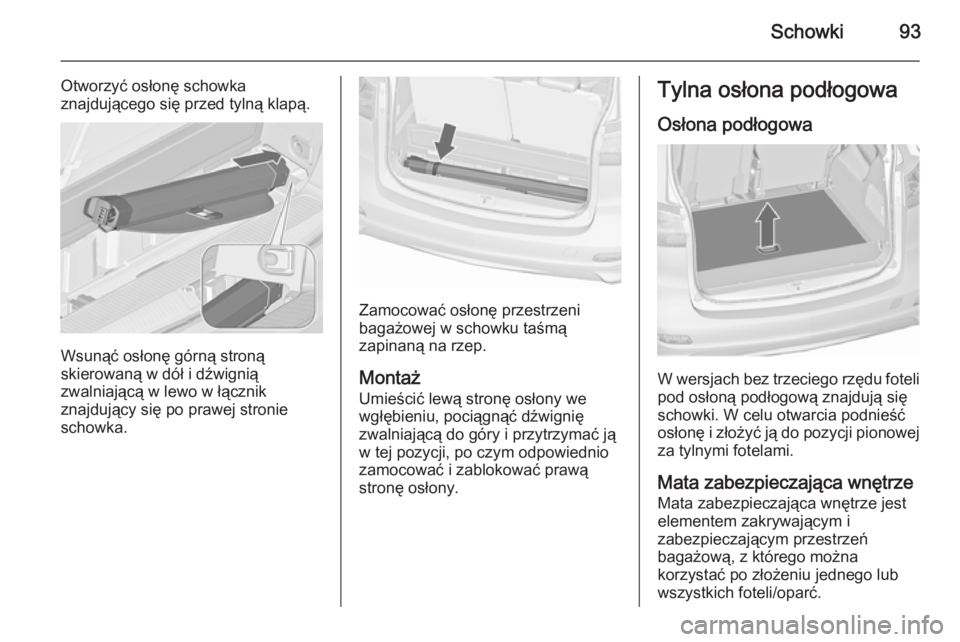

Schowki93
Otworzyć osłonę schowka
znajdującego się przed tylną klapą.
Wsunąć osłonę górną stroną
skierowaną w dół i dźwignią
zwalniającą w lewo w łącznik
znajdujący się po prawej stronie
schowka.
Zamocować osłonę przestrzeni
bagażowej w schowku taśmą
zapinaną na rzep.
Montaż
Umieścić lewą stronę osłony we
wgłębieniu, pociągnąć dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji, po czym odpowiednio
zamocować i zablokować prawą
stronę osłony.
Tylna osłona podłogowa
Osłona podłogowa
W wersjach bez trzeciego rzędu foteli pod osłoną podłogową znajdują się
schowki. W celu otwarcia podnieść
osłonę i złożyć ją do pozycji pionowej
za tylnymi fotelami.
Mata zabezpieczająca wnętrze
Mata zabezpieczająca wnętrze jest
elementem zakrywającym i
zabezpieczającym przestrzeń
bagażową, z którego można
korzystać po złożeniu jednego lub wszystkich foteli/oparć.

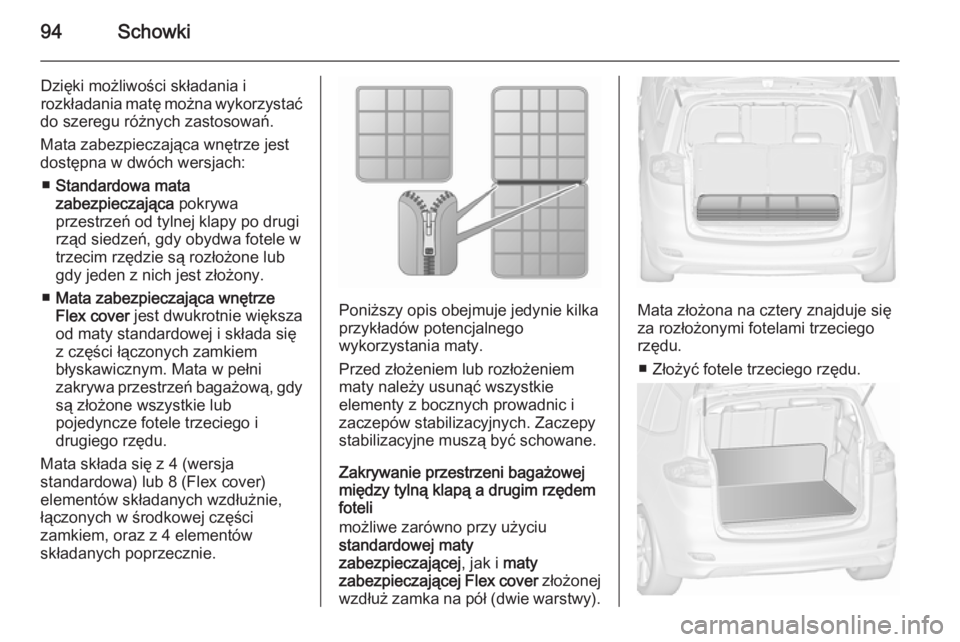

94Schowki
Dzięki możliwości składania i
rozkładania matę można wykorzystać
do szeregu różnych zastosowań.
Mata zabezpieczająca wnętrze jest
dostępna w dwóch wersjach:
■ Standardowa mata
zabezpieczająca pokrywa
przestrzeń od tylnej klapy po drugi rząd siedzeń, gdy obydwa fotele w
trzecim rzędzie są rozłożone lub
gdy jeden z nich jest złożony.
■ Mata zabezpieczająca wnętrze
Flex cover jest dwukrotnie większa
od maty standardowej i składa się
z części łączonych zamkiem
błyskawicznym. Mata w pełni
zakrywa przestrzeń bagażową, gdy są złożone wszystkie lub
pojedyncze fotele trzeciego i
drugiego rzędu.
Mata składa się z 4 (wersja
standardowa) lub 8 (Flex cover)
elementów składanych wzdłużnie,
łączonych w środkowej części
zamkiem, oraz z 4 elementów
składanych poprzecznie.
Poniższy opis obejmuje jedynie kilka
przykładów potencjalnego
wykorzystania maty.
Przed złożeniem lub rozłożeniem
maty należy usunąć wszystkie
elementy z bocznych prowadnic i
zaczepów stabilizacyjnych. Zaczepy
stabilizacyjne muszą być schowane.
Zakrywanie przestrzeni bagażowej
między tylną klapą a drugim rzędem
foteli
możliwe zarówno przy użyciu
standardowej maty
zabezpieczającej , jak i maty
zabezpieczającej Flex cover złożonej
wzdłuż zamka na pół (dwie warstwy).Mata złożona na cztery znajduje się
za rozłożonymi fotelami trzeciego
rzędu.
■ Złożyć fotele trzeciego rzędu.
