2015.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

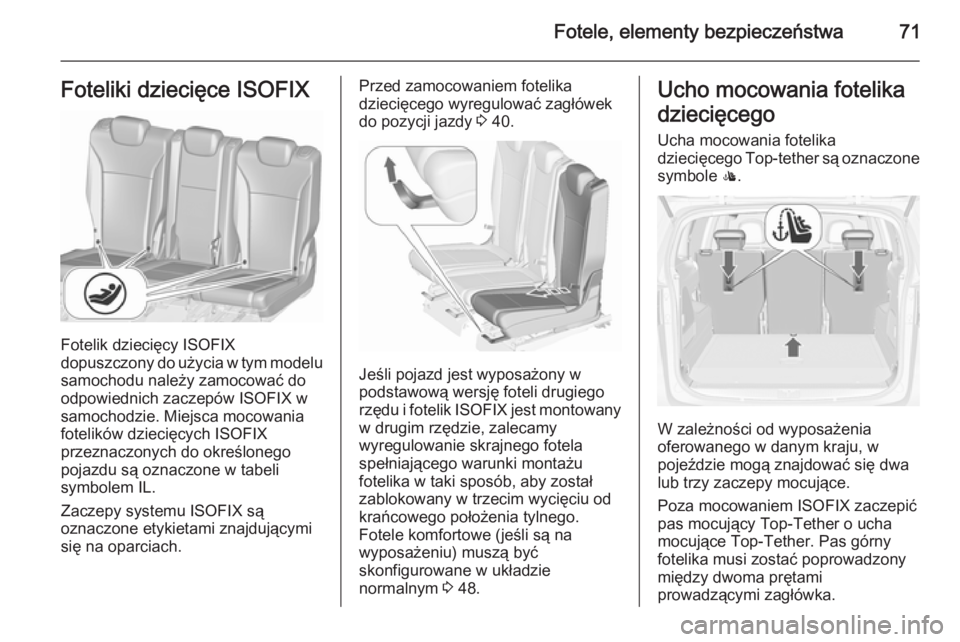

Fotele, elementy bezpieczeństwa71Foteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.
Przed zamocowaniem fotelika
dziecięcego wyregulować zagłówek
do pozycji jazdy 3 40.
Jeśli pojazd jest wyposażony w
podstawową wersję foteli drugiego
rzędu i fotelik ISOFIX jest montowany
w drugim rzędzie, zalecamy
wyregulowanie skrajnego fotela
spełniającego warunki montażu
fotelika w taki sposób, aby został
zablokowany w trzecim wycięciu od
krańcowego położenia tylnego.
Fotele komfortowe (jeśli są na
wyposażeniu) muszą być
skonfigurowane w układzie
normalnym 3 48.
Ucho mocowania fotelika
dziecięcego Ucha mocowania fotelikadziecięcego Top-tether są oznaczone
symbole :.
W zależności od wyposażenia
oferowanego w danym kraju, w
pojeździe mogą znajdować się dwa
lub trzy zaczepy mocujące.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.

72Fotele, elementy bezpieczeństwa
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

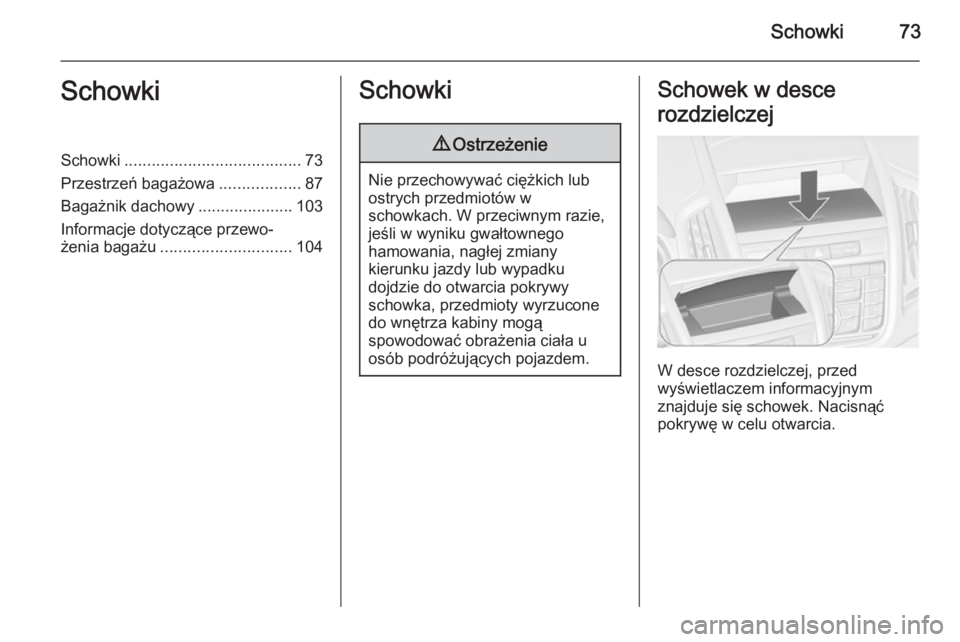

Schowki73SchowkiSchowki....................................... 73
Przestrzeń bagażowa ..................87
Bagażnik dachowy .....................103
Informacje dotyczące przewo‐ żenia bagażu ............................. 104Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W desce rozdzielczej, przed
wyświetlaczem informacyjnym
znajduje się schowek. Nacisnąć
pokrywę w celu otwarcia.

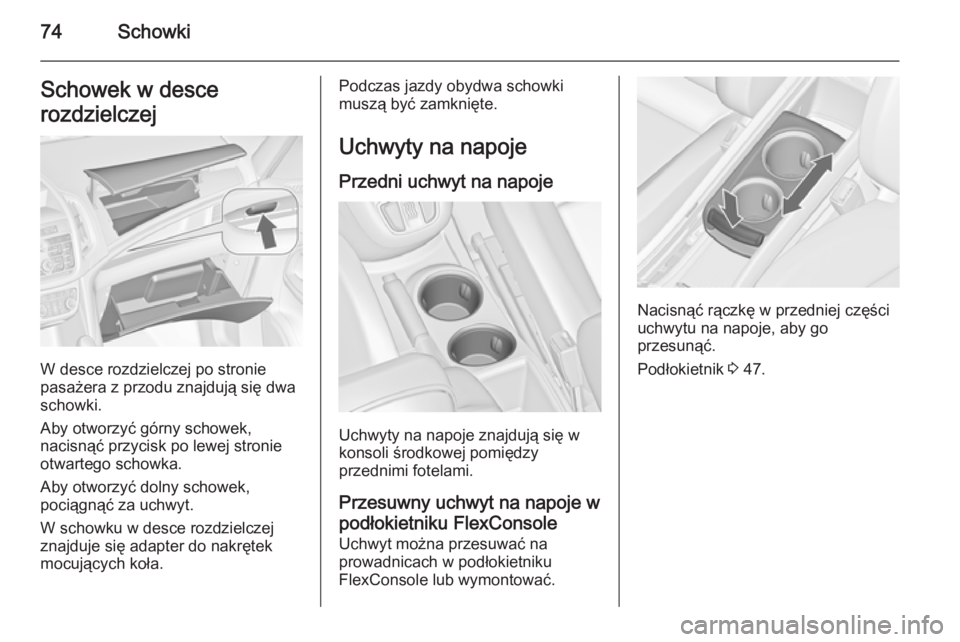

74SchowkiSchowek w desce
rozdzielczej
W desce rozdzielczej po stronie
pasażera z przodu znajdują się dwa
schowki.
Aby otworzyć górny schowek,
nacisnąć przycisk po lewej stronie
otwartego schowka.
Aby otworzyć dolny schowek,
pociągnąć za uchwyt.
W schowku w desce rozdzielczej znajduje się adapter do nakrętek
mocujących koła.
Podczas jazdy obydwa schowki
muszą być zamknięte.
Uchwyty na napojePrzedni uchwyt na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej pomiędzy
przednimi fotelami.
Przesuwny uchwyt na napoje w
podłokietniku FlexConsole
Uchwyt można przesuwać na
prowadnicach w podłokietniku
FlexConsole lub wymontować.
Nacisnąć rączkę w przedniej części
uchwytu na napoje, aby go
przesunąć.
Podłokietnik 3 47.

Schowki75
Wyjąć uchwyt
Pociągnąć rączkę w przedniej części
uchwytu i wyjąć go pionowo do góry.
Przy zakładaniu wykonać czynności w kolejności odwrotnej.
Uwaga
Zamontować uchwyt na napoje w
kierunku pokazanym na rysunku. W
przeciwnym razie uchwyt na napoje
może się właściwie nie zablokować.
Tylny uchwyt na napoje
Między fotelami w trzecim rzędzie
znajduje się dodatkowy uchwyt na
napoje.
Uchwyt na butelkę
Kieszenie w przednich i tylnych
drzwiach są przystosowane do
przewożenia butelek.
Przedni schowek
Schowek znajduje się obok
kierownicy.
Schowek w panelu drzwi
W panelach przednich drzwi znajdują się niewielkie kieszenie, np. na
telefony komórkowe.

76SchowkiKonsola sufitowa
Nacisnąć przycisk, aby otworzyć
schowek.
Maksymalne obciążenie schowka
wynosi 0,2 kg.
Schowek pod fotelem
Schowek
Pod fotelem pasażera znajduje się
schowek. Przesunąć roletę, aby
otworzyć lub zamknąć schowek.
Maksymalne obciążenie: 1,5 kg.
Szuflada pod fotelem
Nacisnąć przycisk we wgłębieniu i
wyciągnąć szufladę. Maksymalne obciążenie: 3 kg. Aby zamknąć,
wsunąć aż do zablokowania.

Schowki77Schowek w podłokietniku
Schowki w podstawowej wersji podłokietnika
Podłokietnik w konsoli środkowej
zawiera schowek. W celu otwarcia
przesunąć podłokietnik do przodu.
Schowki w podłokietniku
FlexConsole
Nacisnąć przycisk, aby otworzyć
schowek znajdujący się w
podłokietniku.
Za podłokietnikiem znajduje się drugi
schowek. W celu otwarcia przesunąć pokrywę.
Schowek w konsoli
środkowej
Konsola środkowa
Pojemnik może być używany do
przechowywania małych
przedmiotów.
W celu otwarcia przesunąć pokrywę
do tyłu.

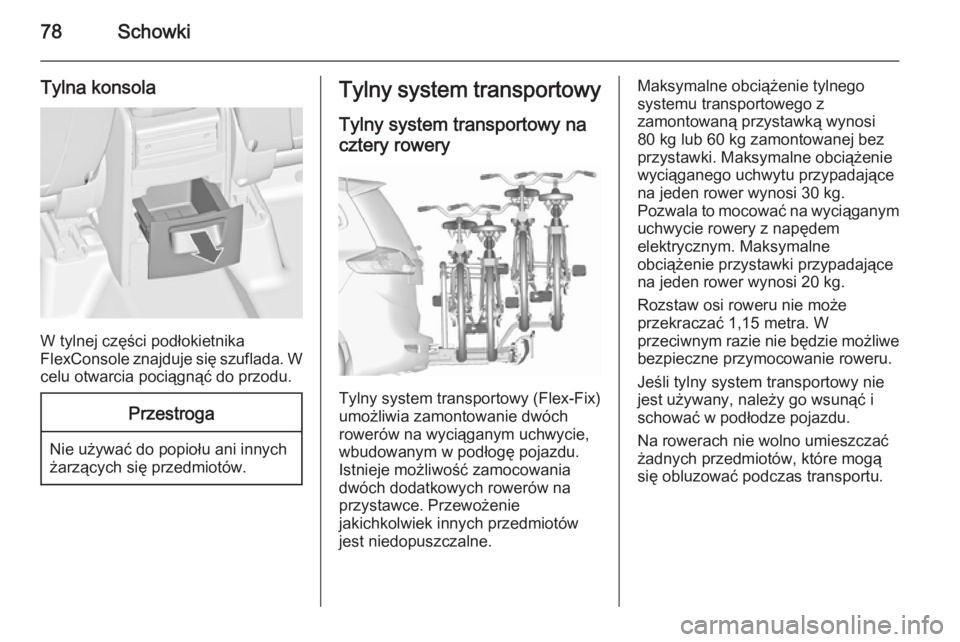

78Schowki
Tylna konsola
W tylnej części podłokietnika
FlexConsole znajduje się szuflada. W
celu otwarcia pociągnąć do przodu.
Przestroga
Nie używać do popiołu ani innych
żarzących się przedmiotów.
Tylny system transportowy
Tylny system transportowy na
cztery rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie dwóch
rowerów na wyciąganym uchwycie,
wbudowanym w podłogę pojazdu. Istnieje możliwość zamocowania
dwóch dodatkowych rowerów na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi
80 kg lub 60 kg zamontowanej bez
przystawki. Maksymalne obciążenie
wyciąganego uchwytu przypadające
na jeden rower wynosi 30 kg.
Pozwala to mocować na wyciąganym
uchwycie rowery z napędem
elektrycznym. Maksymalne
obciążenie przystawki przypadające
na jeden rower wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Jeśli tylny system transportowy nie
jest używany, należy go wsunąć i
schować w podłodze pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.
