Nega vozila167

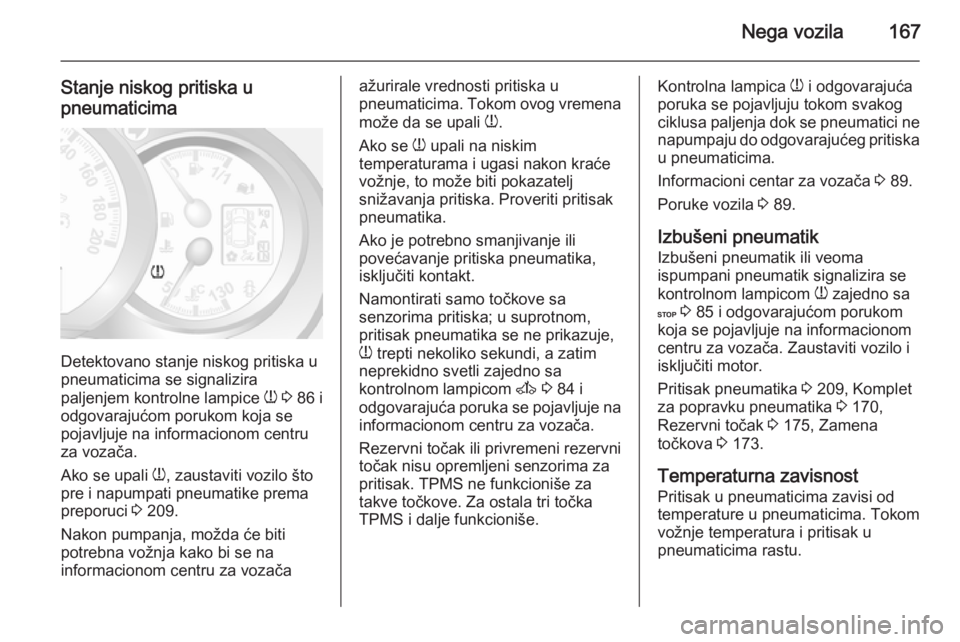

Stanje niskog pritiska u
pneumaticima
Detektovano stanje niskog pritiska u
pneumaticima se signalizira
paljenjem kontrolne lampice w 3 86 i
odgovarajućom porukom koja se pojavljuje na informacionom centru
za vozača.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 209.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača
ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće vožnje, to može biti pokazatelj
snižavanja pritiska. Proveriti pritisak pneumatika.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Namontirati samo točkove sa
senzorima pritiska; u suprotnom,
pritisak pneumatika se ne prikazuje,
w trepti nekoliko sekundi, a zatim
neprekidno svetli zajedno sa
kontrolnom lampicom A 3 84 i
odgovarajuća poruka se pojavljuje na
informacionom centru za vozača.
Rezervni točak ili privremeni rezervni
točak nisu opremljeni senzorima za
pritisak. TPMS ne funkcioniše za
takve točkove. Za ostala tri točka
TPMS i dalje funkcioniše.Kontrolna lampica w i odgovarajuća
poruka se pojavljuju tokom svakog
ciklusa paljenja dok se pneumatici ne napumpaju do odgovarajućeg pritiska
u pneumaticima.
Informacioni centar za vozača 3 89.
Poruke vozila 3 89.
Izbušeni pneumatik
Izbušeni pneumatik ili veoma
ispumpani pneumatik signalizira se
kontrolnom lampicom w zajedno sa
C 3 85 i odgovarajućom porukom
koja se pojavljuje na informacionom
centru za vozača. Zaustaviti vozilo i
isključiti motor.
Pritisak pneumatika 3 209, Komplet
za popravku pneumatika 3 170,
Rezervni točak 3 175, Zamena
točkova 3 173.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu.

168Nega vozila

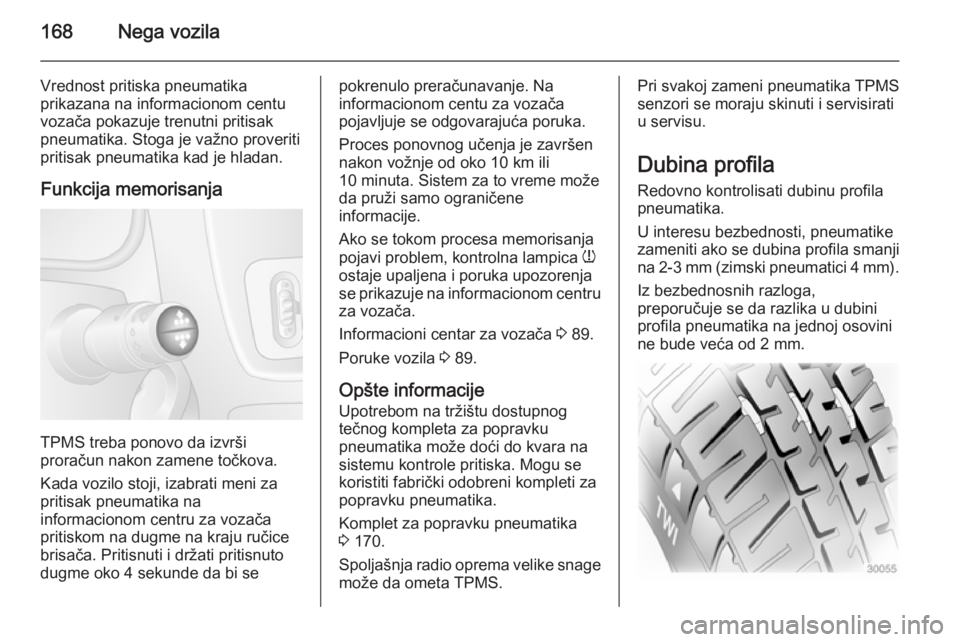

Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje trenutni pritisak
pneumatika. Stoga je važno proveriti
pritisak pneumatika kad je hladan.
Funkcija memorisanja
TPMS treba ponovo da izvrši
proračun nakon zamene točkova.
Kada vozilo stoji, izabrati meni za
pritisak pneumatika na
informacionom centru za vozača
pritiskom na dugme na kraju ručice
brisača. Pritisnuti i držati pritisnuto
dugme oko 4 sekunde da bi se
pokrenulo preračunavanje. Na
informacionom centu za vozača
pojavljuje se odgovarajuća poruka.
Proces ponovnog učenja je završen
nakon vožnje od oko 10 km ili 10 minuta. Sistem za to vreme može
da pruži samo ograničene
informacije.
Ako se tokom procesa memorisanja pojavi problem, kontrolna lampica w
ostaje upaljena i poruka upozorenja
se prikazuje na informacionom centru
za vozača.
Informacioni centar za vozača 3 89.
Poruke vozila 3 89.
Opšte informacije Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na
sistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku pneumatika.
Komplet za popravku pneumatika
3 170.
Spoljašnja radio oprema velike snage
može da ometa TPMS.Pri svakoj zameni pneumatika TPMS senzori se moraju skinuti i servisirati
u servisu.
Dubina profila Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga, preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.

Nega vozila169
Zakonom dozvoljena minimalna
dubina profila (1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj
pokazuju oznake sa bočne strane
pneumatika.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje veličine
pneumatika i točkova
Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih dimenzija, verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Ukrasni poklopci točkova
(ratkapne) Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.
9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Lanci za sneg
Lanci za sneg su jedino dozvoljeni na prednjim točkovima.
Kod vozila sa duplim točkovima, lanci
za sneg su jedino dozvoljeni na
spoljašnjim točkovima.

170Nega vozila

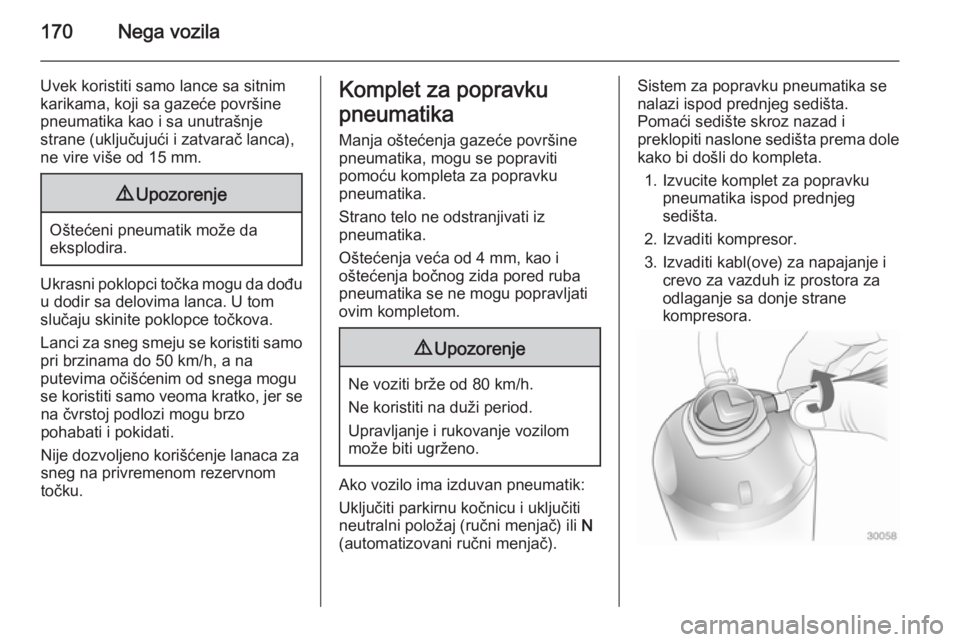

Uvek koristiti samo lance sa sitnimkarikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 15 mm.9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Ukrasni poklopci točka mogu da dođu
u dodir sa delovima lanca. U tom
slučaju skinite poklopce točkova.
Lanci za sneg smeju se koristiti samo pri brzinama do 50 km/h, a na
putevima očišćenim od snega mogu se koristiti samo veoma kratko, jer se na čvrstoj podlozi mogu brzo
pohabati i pokidati.
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku
pneumatika Manja oštećenja gazeće površine
pneumatika, mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočnog zida pored ruba
pneumatika se ne mogu popravljati
ovim kompletom.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako vozilo ima izduvan pneumatik:
Uključiti parkirnu kočnicu i uključiti
neutralni položaj (ručni menjač) ili N
(automatizovani ručni menjač).
Sistem za popravku pneumatika se
nalazi ispod prednjeg sedišta.
Pomaći sedište skroz nazad i
preklopiti naslone sedišta prema dole kako bi došli do kompleta.
1. Izvucite komplet za popravku pneumatika ispod prednjeg
sedišta.
2. Izvaditi kompresor.
3. Izvaditi kabl(ove) za napajanje i crevo za vazduh iz prostora za
odlaganje sa donje strane
kompresora.

Nega vozila171

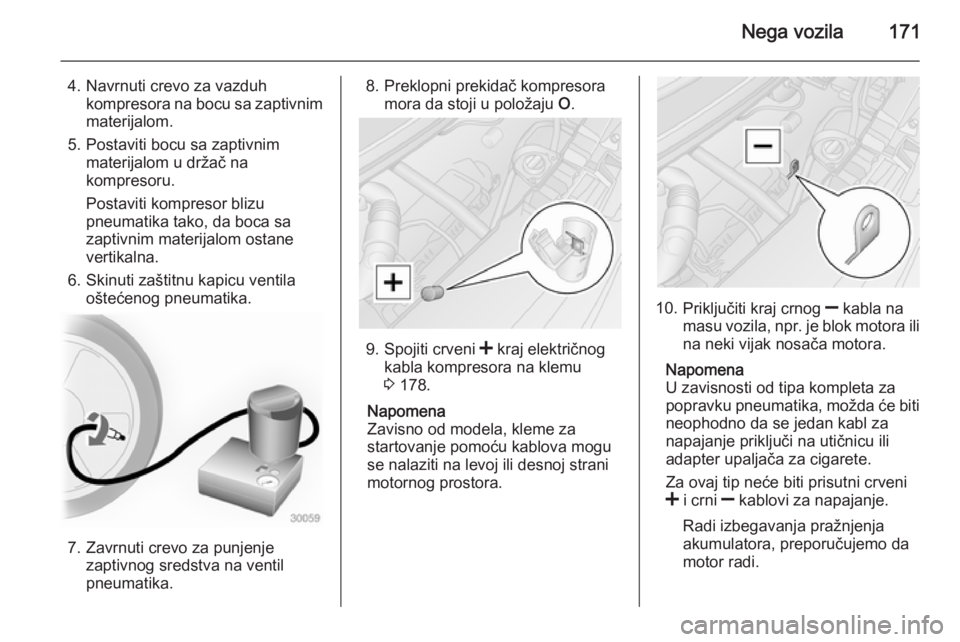

4. Navrnuti crevo za vazduhkompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Zavrnuti crevo za punjenjezaptivnog sredstva na ventil
pneumatika.
8. Preklopni prekidač kompresora mora da stoji u položaju O.
9.
Spojiti crveni < kraj električnog
kabla kompresora na klemu 3 178.
Napomena
Zavisno od modela, kleme za
startovanje pomoću kablova mogu
se nalaziti na levoj ili desnoj strani
motornog prostora.
10. Priključiti kraj crnog ] kabla na
masu vozila, npr. je blok motora ili
na neki vijak nosača motora.
Napomena
U zavisnosti od tipa kompleta za
popravku pneumatika, možda će biti neophodno da se jedan kabl za
napajanje priključi na utičnicu ili
adapter upaljača za cigarete.
Za ovaj tip neće biti prisutni crveni
< i crni ] kablovi za napajanje.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.

172Nega vozila

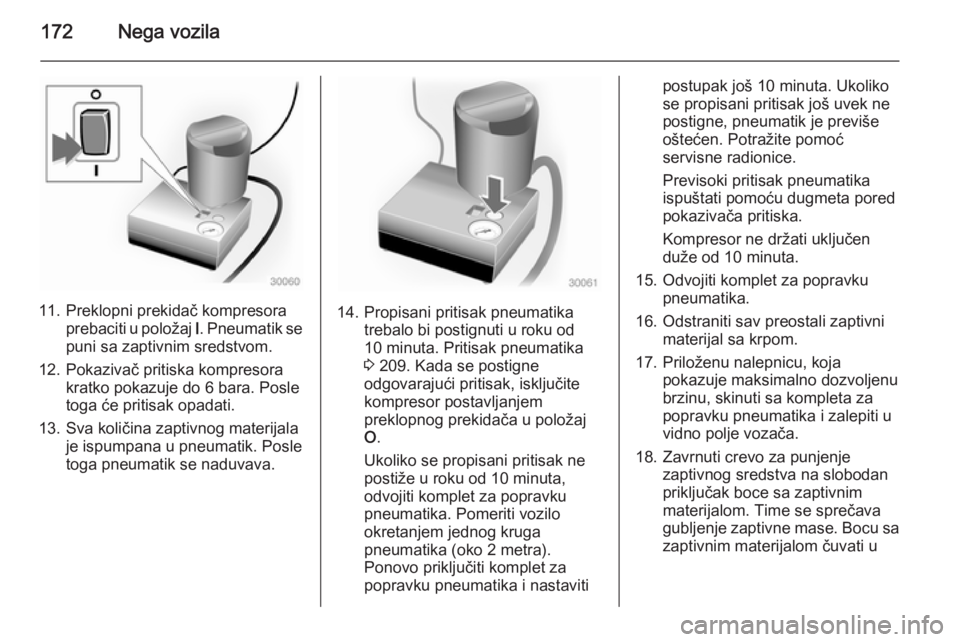

11. Preklopni prekidač kompresoraprebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
12. Pokazivač pritiska kompresora kratko pokazuje do 6 bara. Posletoga će pritisak opadati.
13. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.14. Propisani pritisak pneumatika trebalo bi postignuti u roku od
10 minuta. Pritisak pneumatika
3 209. Kada se postigne
odgovarajući pritisak, isključite
kompresor postavljanjem
preklopnog prekidača u položaj
O .
Ukoliko se propisani pritisak ne
postiže u roku od 10 minuta,
odvojiti komplet za popravku
pneumatika. Pomeriti vozilo
okretanjem jednog kruga
pneumatika (oko 2 metra).
Ponovo priključiti komplet za popravku pneumatika i nastaviti
postupak još 10 minuta. Ukoliko
se propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta pored
pokazivača pritiska.
Kompresor ne držati uključen
duže od 10 minuta.
15. Odvojiti komplet za popravku pneumatika.
16. Odstraniti sav preostali zaptivni materijal sa krpom.
17. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenu
brzinu, skinuti sa kompleta za
popravku pneumatika i zalepiti u
vidno polje vozača.
18. Zavrnuti crevo za punjenje zaptivnog sredstva na slobodan
priključak boce sa zaptivnim
materijalom. Time se sprečava
gubljenje zaptivne mase. Bocu sa zaptivnim materijalom čuvati u

Nega vozila173

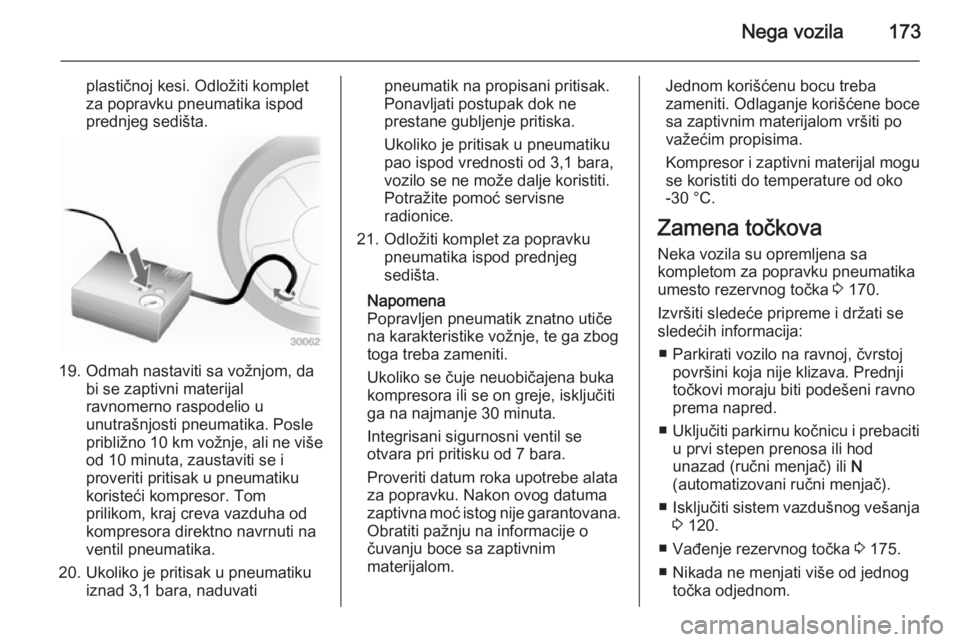

plastičnoj kesi. Odložiti komplet
za popravku pneumatika ispod
prednjeg sedišta.
19. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
unutrašnjosti pneumatika. Posle
približno 10 km vožnje, ali ne više
od 10 minuta, zaustaviti se i
proveriti pritisak u pneumatiku
koristeći kompresor. Tom
prilikom, kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika.
20. Ukoliko je pritisak u pneumatiku iznad 3,1 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 3,1 bara,
vozilo se ne može dalje koristiti.
Potražite pomoć servisne
radionice.
21. Odložiti komplet za popravku pneumatika ispod prednjeg
sedišta.
Napomena
Popravljen pneumatik znatno utiče na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od 7 bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Zamena točkova Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 170.
Izvršiti sledeće pripreme i držati se sledećih informacija:
■ Parkirati vozilo na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni ravno
prema napred.
■ Uključiti parkirnu kočnicu i prebaciti
u prvi stepen prenosa ili hod
unazad (ručni menjač) ili N
(automatizovani ručni menjač).
■ Isključiti sistem vazdušnog vešanja
3 120.
■ Vađenje rezervnog točka 3 175.
■ Nikada ne menjati više od jednog točka odjednom.

174Nega vozila

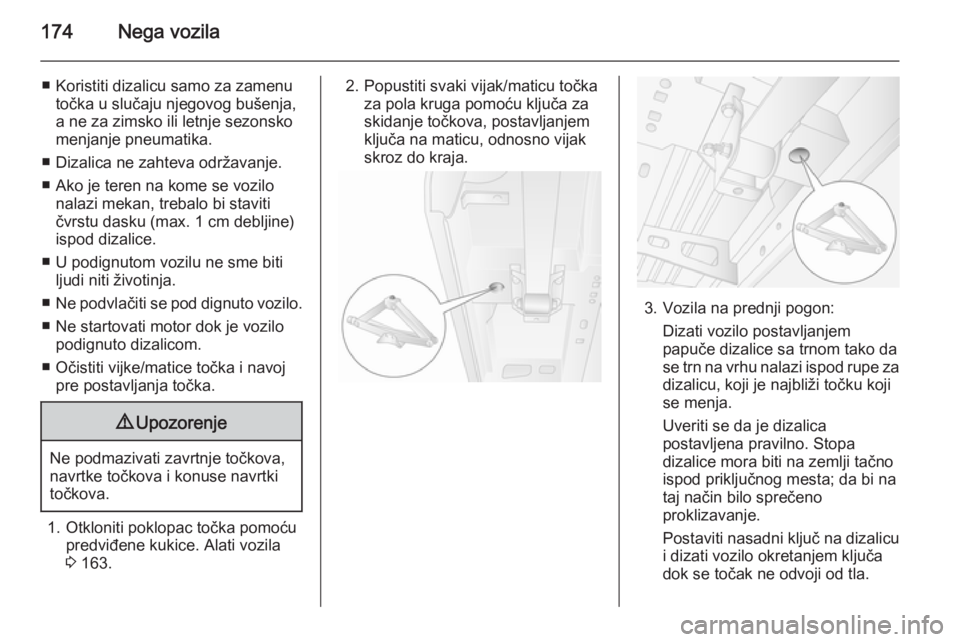

■ Koristiti dizalicu samo za zamenutočka u slučaju njegovog bušenja,
a ne za zimsko ili letnje sezonsko
menjanje pneumatika.
■ Dizalica ne zahteva održavanje.
■ Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine) ispod dizalice.
■ U podignutom vozilu ne sme biti ljudi niti životinja.
■ Ne podvlačiti se pod dignuto vozilo.
■ Ne startovati motor dok je vozilo podignuto dizalicom.
■ Očistiti vijke/matice točka i navoj pre postavljanja točka.9 Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkloniti poklopac točka pomoću predviđene kukice. Alati vozila
3 163.
2. Popustiti svaki vijak/maticu točka
za pola kruga pomoću ključa za
skidanje točkova, postavljanjem
ključa na maticu, odnosno vijak
skroz do kraja.
3. Vozila na prednji pogon:
Dizati vozilo postavljanjem
papuče dizalice sa trnom tako da
se trn na vrhu nalazi ispod rupe za
dizalicu, koji je najbliži točku koji
se menja.
Uveriti se da je dizalica
postavljena pravilno. Stopa
dizalice mora biti na zemlji tačno ispod priključnog mesta; da bi na
taj način bilo sprečeno proklizavanje.
Postaviti nasadni ključ na dizalicu
i dizati vozilo okretanjem ključa
dok se točak ne odvoji od tla.
