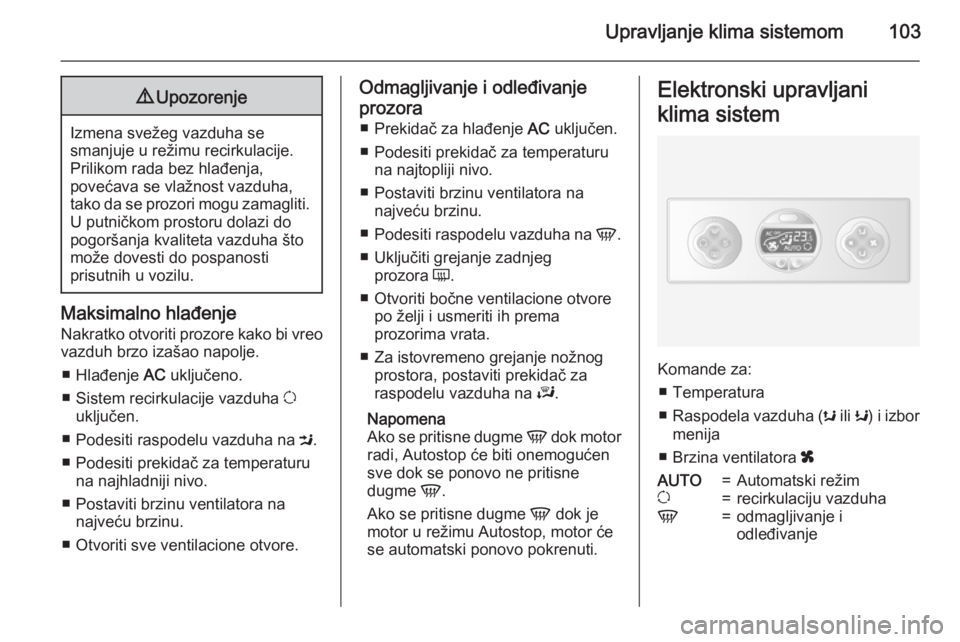

Upravljanje klima sistemom1039Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
■ Hlađenje AC uključeno.
■ Sistem recirkulacije vazduha u
uključen.
■ Podesiti raspodelu vazduha na M.
■ Podesiti prekidač za temperaturu na najhladniji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje prozora ■ Prekidač za hlađenje AC uključen.
■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Podesiti raspodelu vazduha na V.
■ Uključiti grejanje zadnjeg prozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
■ Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.Elektronski upravljani
klima sistem
Komande za: ■ Temperatura
■ Raspodela vazduha ( s ili K) i izbor
menija
■ Brzina ventilatora x
AUTO=Automatski režimu=recirkulaciju vazduhaV=odmagljivanje i
odleđivanje

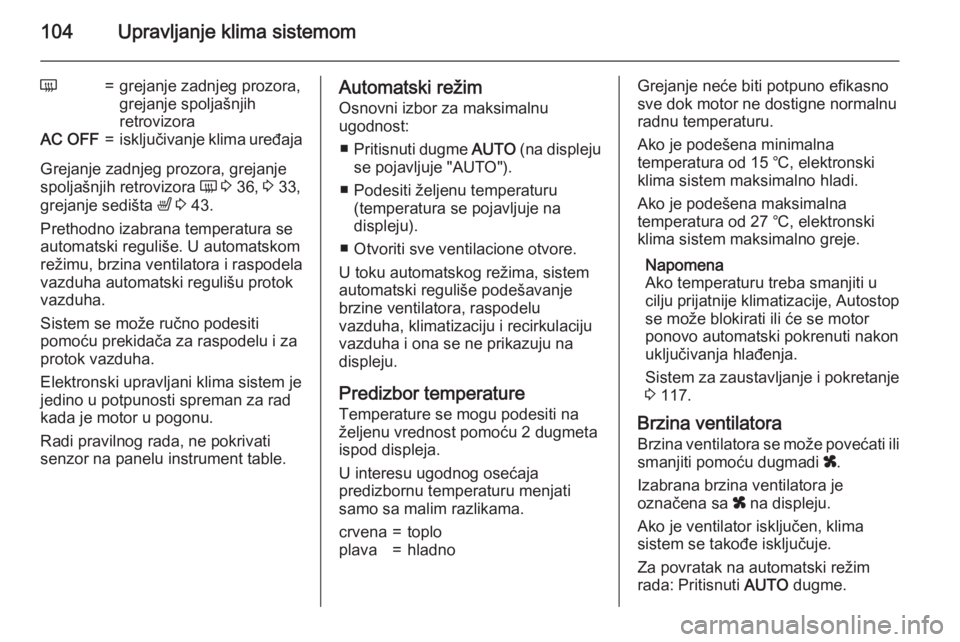

104Upravljanje klima sistemom
Ü=grejanje zadnjeg prozora,
grejanje spoljašnjih
retrovizoraAC OFF=isključivanje klima uređaja
Grejanje zadnjeg prozora, grejanje
spoljašnjih retrovizora Ü 3 36, 3 33,
grejanje sedišta ß 3 43.
Prethodno izabrana temperatura se
automatski reguliše. U automatskom režimu, brzina ventilatora i raspodela
vazduha automatski regulišu protok vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Elektronski upravljani klima sistem je
jedino u potpunosti spreman za rad
kada je motor u pogonu.
Radi pravilnog rada, ne pokrivati
senzor na panelu instrument table.
Automatski režim
Osnovni izbor za maksimalnu
ugodnost:
■ Pritisnuti dugme AUTO (na displeju
se pojavljuje "AUTO").
■ Podesiti željenu temperaturu (temperatura se pojavljuje na
displeju).
■ Otvoriti sve ventilacione otvore.
U toku automatskog režima, sistem
automatski reguliše podešavanje
brzine ventilatora, raspodelu
vazduha, klimatizaciju i recirkulaciju vazduha i ona se ne prikazuju na
displeju.
Predizbor temperature
Temperature se mogu podesiti na
željenu vrednost pomoću 2 dugmeta
ispod displeja.
U interesu ugodnog osećaja
predizbornu temperaturu menjati samo sa malim razlikama.crvena=toploplava=hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Ako je podešena minimalna
temperatura od 15 ℃, elektronski
klima sistem maksimalno hladi.
Ako je podešena maksimalna
temperatura od 27 ℃, elektronski
klima sistem maksimalno greje.
Napomena
Ako temperaturu treba smanjiti u
cilju prijatnije klimatizacije, Autostop se može blokirati ili će se motor
ponovo automatski pokrenuti nakon
uključivanja hlađenja.
Sistem za zaustavljanje i pokretanje
3 117.
Brzina ventilatora Brzina ventilatora se može povećati ili
smanjiti pomoću dugmadi x.
Izabrana brzina ventilatora je
označena sa x na displeju.
Ako je ventilator isključen, klima
sistem se takođe isključuje.
Za povratak na automatski režim
rada: Pritisnuti AUTO dugme.

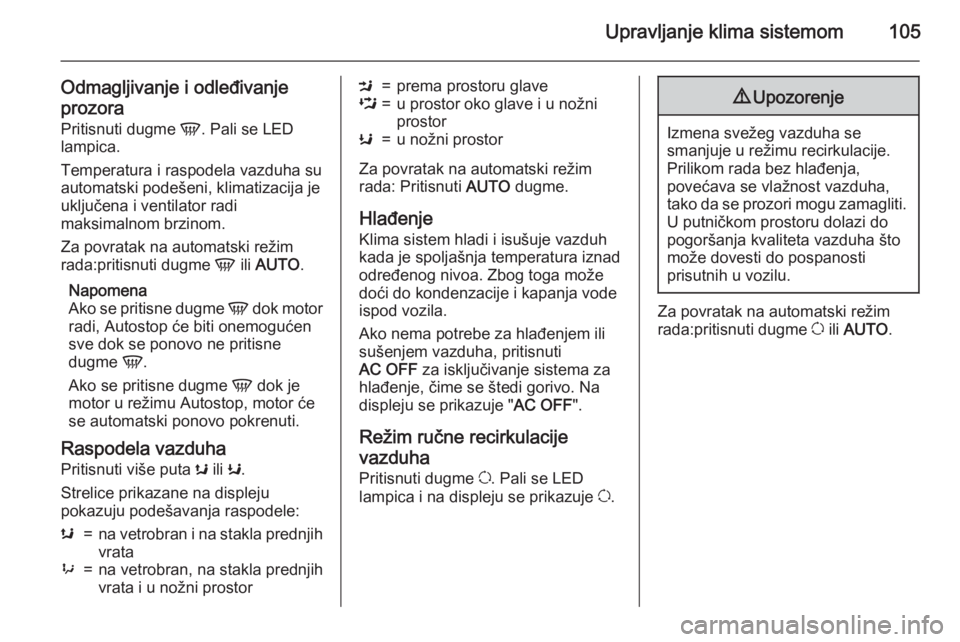

Upravljanje klima sistemom105
Odmagljivanje i odleđivanje
prozora
Pritisnuti dugme V. Pali se LED
lampica.
Temperatura i raspodela vazduha su
automatski podešeni, klimatizacija je
uključena i ventilator radi
maksimalnom brzinom.
Za povratak na automatski režim
rada:pritisnuti dugme V ili AUTO .
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Raspodela vazduha
Pritisnuti više puta s ili K.
Strelice prikazane na displeju
pokazuju podešavanja raspodele:s=na vetrobran i na stakla prednjih vrata9=na vetrobran, na stakla prednjih
vrata i u nožni prostorM=prema prostoru glaveL=u prostor oko glave i u nožni
prostorK=u nožni prostor
Za povratak na automatski režim
rada: Pritisnuti AUTO dugme.
Hlađenje
Klima sistem hladi i isušuje vazduh kada je spoljašnja temperatura iznad određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, pritisnuti
AC OFF za isključivanje sistema za
hlađenje, čime se štedi gorivo. Na
displeju se prikazuje " AC OFF".
Režim ručne recirkulacije
vazduha
Pritisnuti dugme u. Pali se LED
lampica i na displeju se prikazuje u.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Za povratak na automatski režim
rada:pritisnuti dugme u ili AUTO .

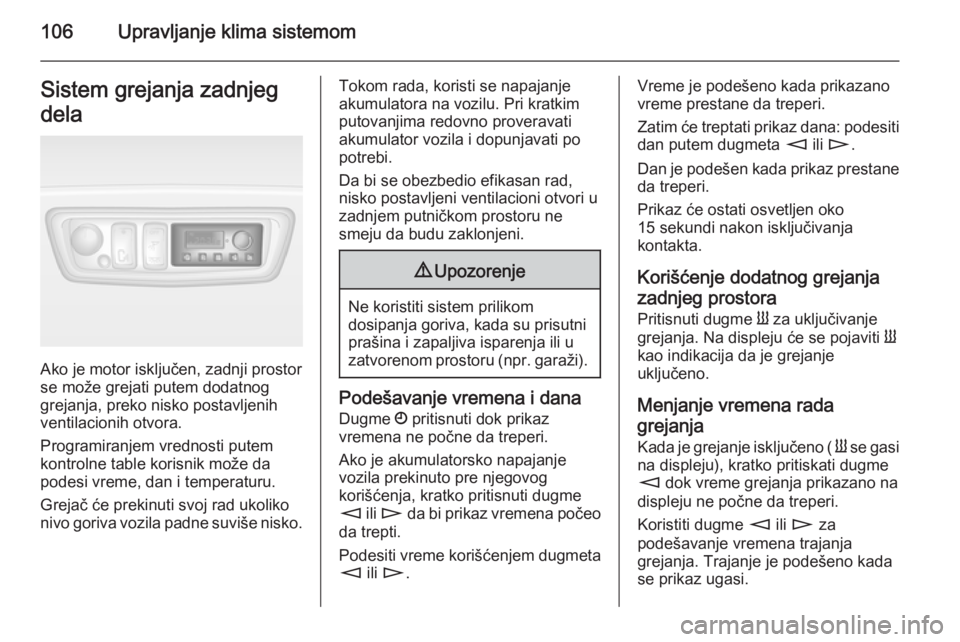

106Upravljanje klima sistemomSistem grejanja zadnjeg
dela
Ako je motor isključen, zadnji prostor
se može grejati putem dodatnog
grejanja, preko nisko postavljenih
ventilacionih otvora.
Programiranjem vrednosti putem
kontrolne table korisnik može da
podesi vreme, dan i temperaturu.
Grejač će prekinuti svoj rad ukoliko
nivo goriva vozila padne suviše nisko.
Tokom rada, koristi se napajanje akumulatora na vozilu. Pri kratkim
putovanjima redovno proveravati
akumulator vozila i dopunjavati po
potrebi.
Da bi se obezbedio efikasan rad,
nisko postavljeni ventilacioni otvori u
zadnjem putničkom prostoru ne
smeju da budu zaklonjeni.9 Upozorenje
Ne koristiti sistem prilikom
dosipanja goriva, kada su prisutni
prašina i zapaljiva isparenja ili u
zatvorenom prostoru ( npr. garaži).
Podešavanje vremena i dana
Dugme Ö pritisnuti dok prikaz
vremena ne počne da treperi.
Ako je akumulatorsko napajanje
vozila prekinuto pre njegovog
korišćenja, kratko pritisnuti dugme
m ili n da bi prikaz vremena počeo
da trepti.
Podesiti vreme korišćenjem dugmeta
m ili n .
Vreme je podešeno kada prikazano
vreme prestane da treperi.
Zatim će treptati prikaz dana: podesiti dan putem dugmeta m ili n .
Dan je podešen kada prikaz prestane
da treperi.
Prikaz će ostati osvetljen oko
15 sekundi nakon isključivanja
kontakta.
Korišćenje dodatnog grejanjazadnjeg prostora
Pritisnuti dugme Y za uključivanje
grejanja. Na displeju će se pojaviti Y
kao indikacija da je grejanje
uključeno.
Menjanje vremena rada
grejanja
Kada je grejanje isključeno ( Y se gasi
na displeju), kratko pritiskati dugme m dok vreme grejanja prikazano na
displeju ne počne da treperi.
Koristiti dugme m ili n za
podešavanje vremena trajanja
grejanja. Trajanje je podešeno kada
se prikaz ugasi.

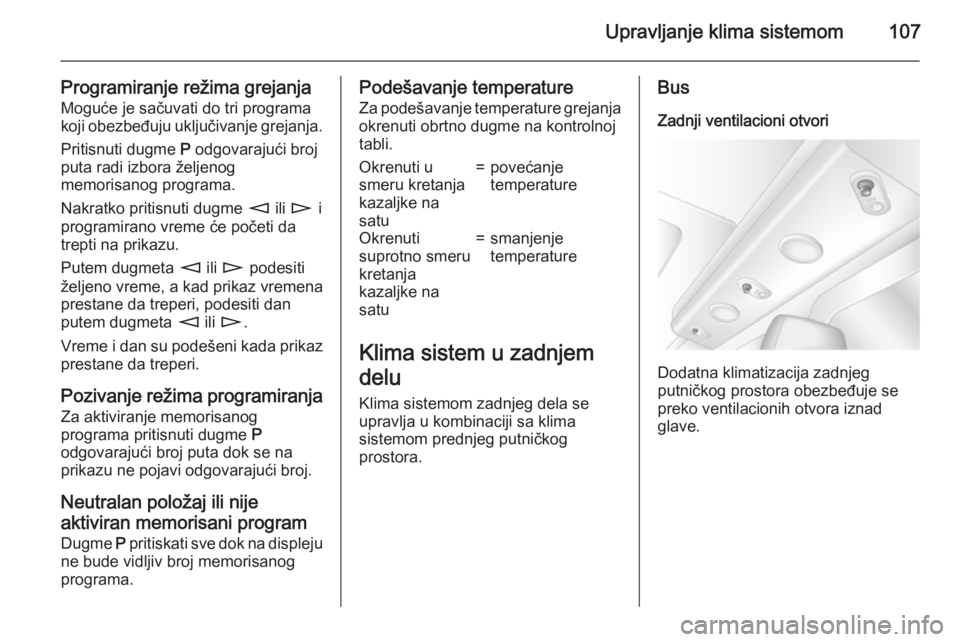

Upravljanje klima sistemom107
Programiranje režima grejanja
Moguće je sačuvati do tri programa
koji obezbeđuju uključivanje grejanja.
Pritisnuti dugme P odgovarajući broj
puta radi izbora željenog
memorisanog programa.
Nakratko pritisnuti dugme m ili n i
programirano vreme će početi da
trepti na prikazu.
Putem dugmeta m ili n podesiti
željeno vreme, a kad prikaz vremena
prestane da treperi, podesiti dan
putem dugmeta m ili n .
Vreme i dan su podešeni kada prikaz
prestane da treperi.
Pozivanje režima programiranja
Za aktiviranje memorisanog
programa pritisnuti dugme P
odgovarajući broj puta dok se na
prikazu ne pojavi odgovarajući broj.
Neutralan položaj ili nije
aktiviran memorisani program
Dugme P pritiskati sve dok na displeju
ne bude vidljiv broj memorisanog
programa.Podešavanje temperature
Za podešavanje temperature grejanja okrenuti obrtno dugme na kontrolnojtabli.Okrenuti u
smeru kretanja
kazaljke na
satu=povećanje
temperatureOkrenuti
suprotno smeru
kretanja
kazaljke na
satu=smanjenje
temperature
Klima sistem u zadnjem
delu
Klima sistemom zadnjeg dela se
upravlja u kombinaciji sa klima
sistemom prednjeg putničkog
prostora.
Bus
Zadnji ventilacioni otvori
Dodatna klimatizacija zadnjeg
putničkog prostora obezbeđuje se
preko ventilacionih otvora iznad
glave.

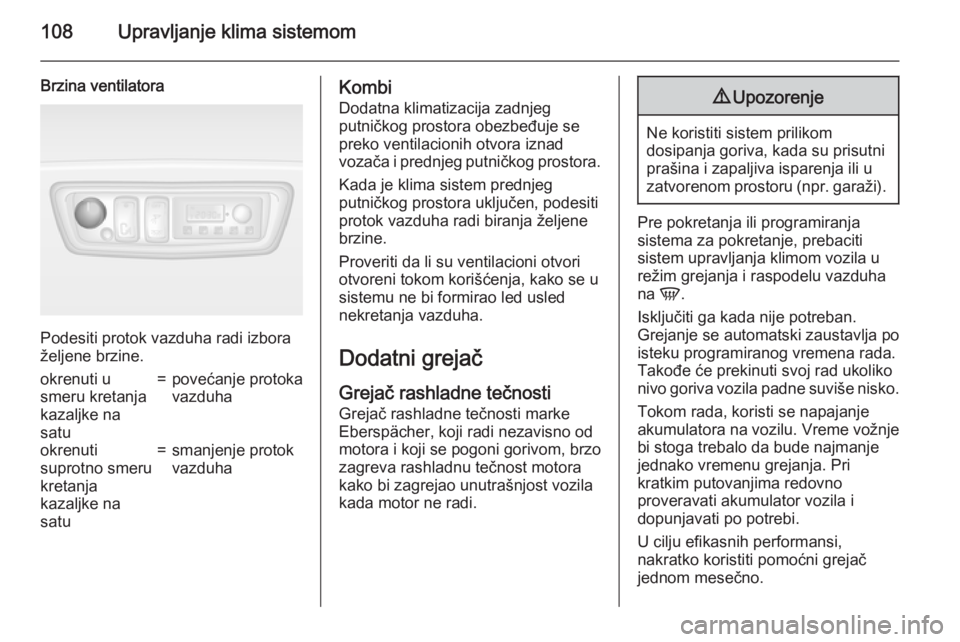

108Upravljanje klima sistemom
Brzina ventilatora
Podesiti protok vazduha radi izbora
željene brzine.
okrenuti u
smeru kretanja
kazaljke na
satu=povećanje protoka
vazduhaokrenuti
suprotno smeru
kretanja
kazaljke na
satu=smanjenje protok
vazduhaKombi
Dodatna klimatizacija zadnjeg
putničkog prostora obezbeđuje se
preko ventilacionih otvora iznad
vozača i prednjeg putničkog prostora.
Kada je klima sistem prednjeg
putničkog prostora uključen, podesiti
protok vazduha radi biranja željene
brzine.
Proveriti da li su ventilacioni otvori
otvoreni tokom korišćenja, kako se u sistemu ne bi formirao led usled
nekretanja vazduha.
Dodatni grejač
Grejač rashladne tečnosti Grejač rashladne tečnosti markeEberspächer, koji radi nezavisno od
motora i koji se pogoni gorivom, brzo
zagreva rashladnu tečnost motora
kako bi zagrejao unutrašnjost vozila
kada motor ne radi.9 Upozorenje
Ne koristiti sistem prilikom
dosipanja goriva, kada su prisutni
prašina i zapaljiva isparenja ili u
zatvorenom prostoru ( npr. garaži).
Pre pokretanja ili programiranja
sistema za pokretanje, prebaciti
sistem upravljanja klimom vozila u
režim grejanja i raspodelu vazduha
na V.
Isključiti ga kada nije potreban.
Grejanje se automatski zaustavlja po
isteku programiranog vremena rada.
Takođe će prekinuti svoj rad ukoliko
nivo goriva vozila padne suviše nisko.
Tokom rada, koristi se napajanje
akumulatora na vozilu. Vreme vožnje
bi stoga trebalo da bude najmanje
jednako vremenu grejanja. Pri
kratkim putovanjima redovno
proveravati akumulator vozila i
dopunjavati po potrebi.
U cilju efikasnih performansi,
nakratko koristiti pomoćni grejač
jednom mesečno.

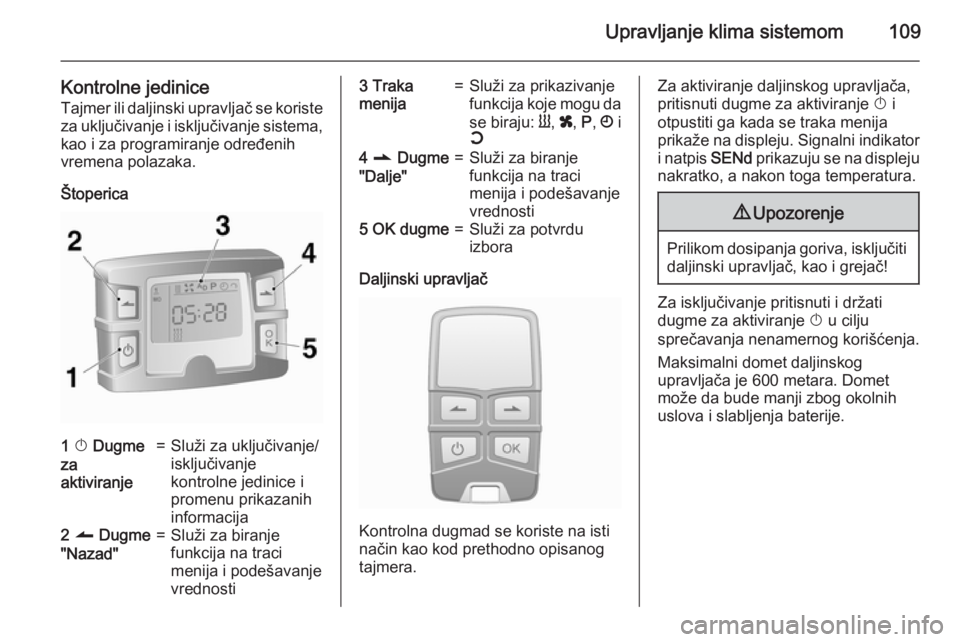

Upravljanje klima sistemom109
Kontrolne jediniceTajmer ili daljinski upravljač se koriste
za uključivanje i isključivanje sistema, kao i za programiranje određenih
vremena polazaka.
Štoperica1 X Dugme
za
aktiviranje=Služi za uključivanje/
isključivanje
kontrolne jedinice i
promenu prikazanih
informacija2 q Dugme
"Nazad"=Služi za biranje
funkcija na traci
menija i podešavanje
vrednosti3 Traka
menija=Služi za prikazivanje
funkcija koje mogu da
se biraju: Y, x , P , Ö i
Y4 r Dugme
"Dalje"=Služi za biranje
funkcija na traci
menija i podešavanje
vrednosti5 OK dugme=Služi za potvrdu
izbora
Daljinski upravljač
Kontrolna dugmad se koriste na isti
način kao kod prethodno opisanog
tajmera.
Za aktiviranje daljinskog upravljača,
pritisnuti dugme za aktiviranje X i
otpustiti ga kada se traka menija
prikaže na displeju. Signalni indikator
i natpis SENd prikazuju se na displeju
nakratko, a nakon toga temperatura.9 Upozorenje
Prilikom dosipanja goriva, isključiti
daljinski upravljač, kao i grejač!
Za isključivanje pritisnuti i držati
dugme za aktiviranje X u cilju
sprečavanja nenamernog korišćenja.
Maksimalni domet daljinskog
upravljača je 600 metara. Domet
može da bude manji zbog okolnih
uslova i slabljenja baterije.

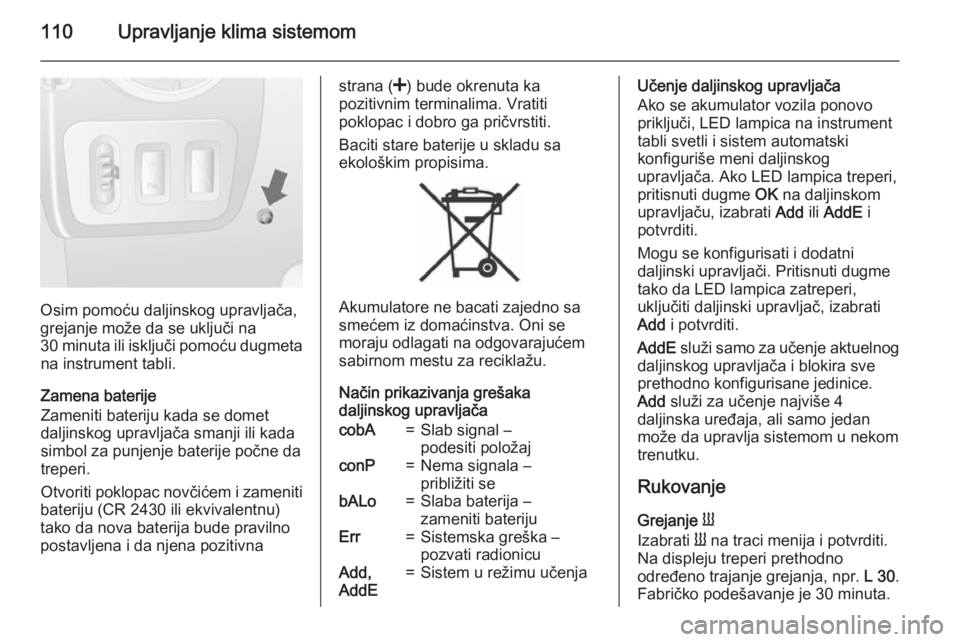

110Upravljanje klima sistemom
Osim pomoću daljinskog upravljača,
grejanje može da se uključi na
30 minuta ili isključi pomoću dugmeta na instrument tabli.
Zamena baterije
Zameniti bateriju kada se domet
daljinskog upravljača smanji ili kada simbol za punjenje baterije počne datreperi.
Otvoriti poklopac novčićem i zameniti
bateriju (CR 2430 ili ekvivalentnu)
tako da nova baterija bude pravilno
postavljena i da njena pozitivna
strana ( <) bude okrenuta ka
pozitivnim terminalima. Vratiti
poklopac i dobro ga pričvrstiti.
Baciti stare baterije u skladu sa
ekološkim propisima.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Način prikazivanja grešaka
daljinskog upravljača
cobA=Slab signal –
podesiti položajconP=Nema signala –
približiti sebALo=Slaba baterija –
zameniti baterijuErr=Sistemska greška –
pozvati radionicuAdd,
AddE=Sistem u režimu učenjaUčenje daljinskog upravljača
Ako se akumulator vozila ponovo priključi, LED lampica na instrument
tabli svetli i sistem automatski
konfiguriše meni daljinskog
upravljača. Ako LED lampica treperi,
pritisnuti dugme OK na daljinskom
upravljaču, izabrati Add ili AddE i
potvrditi.
Mogu se konfigurisati i dodatni
daljinski upravljači. Pritisnuti dugme
tako da LED lampica zatreperi,
uključiti daljinski upravljač, izabrati
Add i potvrditi.
AddE služi samo za učenje aktuelnog
daljinskog upravljača i blokira sve
prethodno konfigurisane jedinice.
Add služi za učenje najviše 4
daljinska uređaja, ali samo jedan
može da upravlja sistemom u nekom
trenutku.
Rukovanje
Grejanje Y
Izabrati Y na traci menija i potvrditi.
Na displeju treperi prethodno određeno trajanje grejanja, npr. L 30.
Fabričko podešavanje je 30 minuta.
