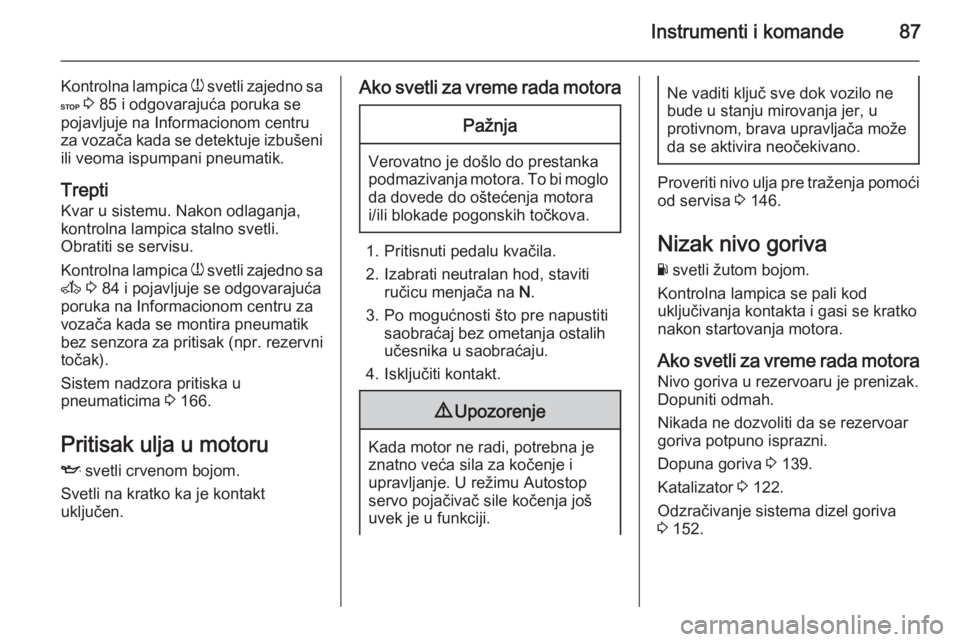

Instrumenti i komande87
Kontrolna lampica w svetli zajedno sa
C 3 85 i odgovarajuća poruka se
pojavljuje na Informacionom centru
za vozača kada se detektuje izbušeni
ili veoma ispumpani pneumatik.
Trepti
Kvar u sistemu. Nakon odlaganja, kontrolna lampica stalno svetli.
Obratiti se servisu.
Kontrolna lampica w svetli zajedno sa
A 3 84 i pojavljuje se odgovarajuća
poruka na Informacionom centru za
vozača kada se montira pneumatik
bez senzora za pritisak ( npr. rezervni
točak).
Sistem nadzora pritiska u
pneumaticima 3 166.
Pritisak ulja u motoru
I svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.
9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 146.
Nizak nivo goriva Y svetli žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Nivo goriva u rezervoaru je prenizak.
Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Dopuna goriva 3 139.
Katalizator 3 122.
Odzračivanje sistema dizel goriva 3 152.

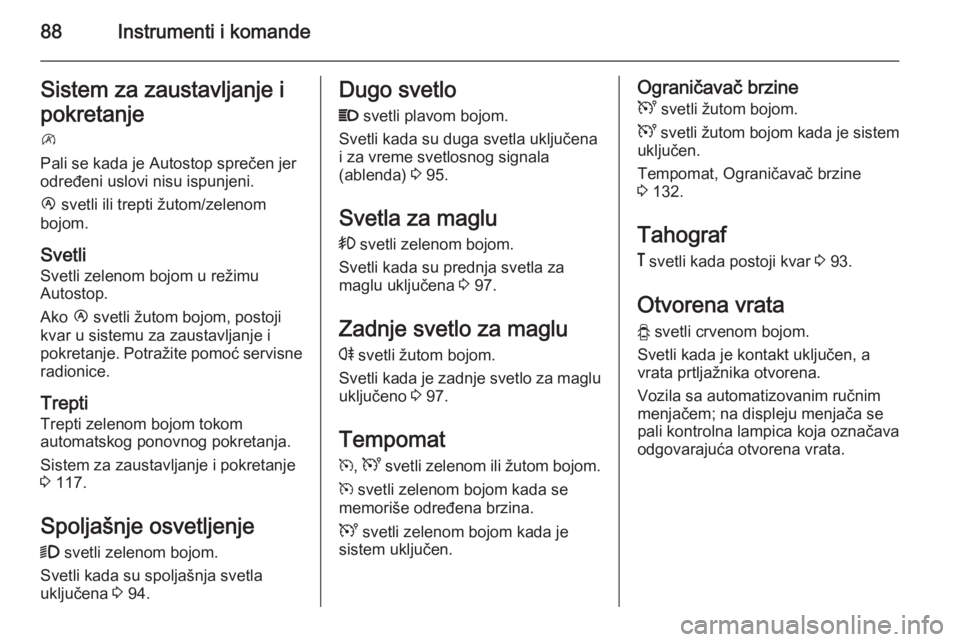

88Instrumenti i komandeSistem za zaustavljanje i
pokretanje \
Pali se kada je Autostop sprečen jer
određeni uslovi nisu ispunjeni.
Ï svetli ili trepti žutom/zelenom
bojom.
Svetli
Svetli zelenom bojom u režimu
Autostop.
Ako Ï svetli žutom bojom, postoji
kvar u sistemu za zaustavljanje i
pokretanje. Potražite pomoć servisne radionice.
Trepti
Trepti zelenom bojom tokom
automatskog ponovnog pokretanja.
Sistem za zaustavljanje i pokretanje
3 117.
Spoljašnje osvetljenje 9 svetli zelenom bojom.
Svetli kada su spoljašnja svetla
uključena 3 94.Dugo svetlo
P svetli plavom bojom.
Svetli kada su duga svetla uključena
i za vreme svetlosnog signala
(ablenda) 3 95.
Svetla za maglu > svetli zelenom bojom.
Svetli kada su prednja svetla za
maglu uključena 3 97.
Zadnje svetlo za maglu r svetli žutom bojom.
Svetli kada je zadnje svetlo za maglu
uključeno 3 97.
Tempomat m , U svetli zelenom ili žutom bojom.
m svetli zelenom bojom kada se
memoriše određena brzina.
U svetli zelenom bojom kada je
sistem uključen.Ograničavač brzine
U svetli žutom bojom.
U svetli žutom bojom kada je sistem
uključen.
Tempomat, Ograničavač brzine
3 132.
Tahograf
& svetli kada postoji kvar 3 93.
Otvorena vrata
y svetli crvenom bojom.
Svetli kada je kontakt uključen, a
vrata prtljažnika otvorena.
Vozila sa automatizovanim ručnim menjačem; na displeju menjača se
pali kontrolna lampica koja označava
odgovarajuća otvorena vrata.

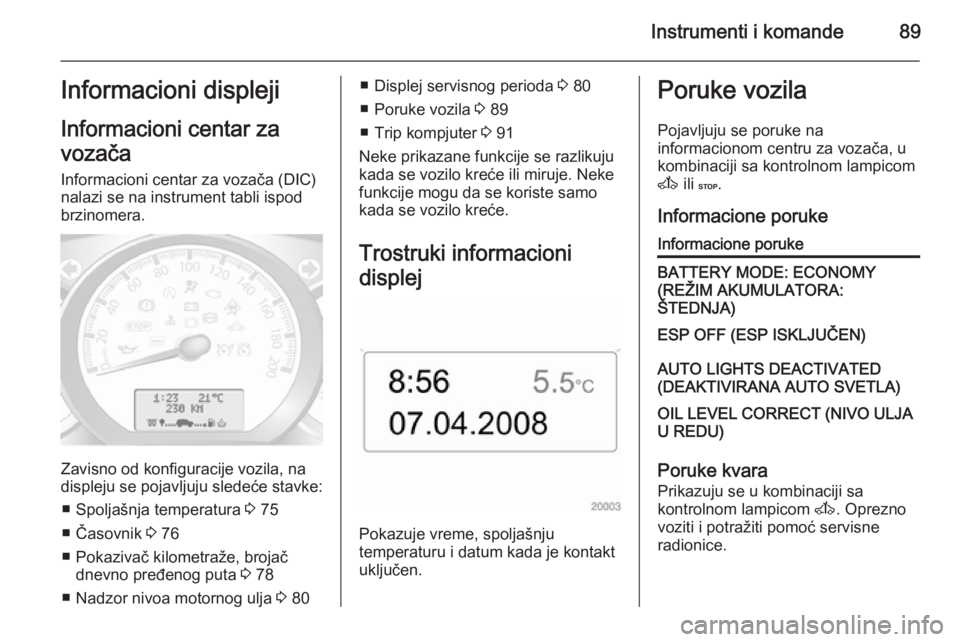

Instrumenti i komande89Informacioni displeji
Informacioni centar za
vozača
Informacioni centar za vozača (DIC)
nalazi se na instrument tabli ispod
brzinomera.
Zavisno od konfiguracije vozila, na
displeju se pojavljuju sledeće stavke:
■ Spoljašnja temperatura 3 75
■ Časovnik 3 76
■ Pokazivač kilometraže, brojač dnevno pređenog puta 3 78
■ Nadzor nivoa motornog ulja 3 80
■ Displej servisnog perioda 3 80
■ Poruke vozila 3 89
■ Trip kompjuter 3 91
Neke prikazane funkcije se razlikuju
kada se vozilo kreće ili miruje. Neke
funkcije mogu da se koriste samo
kada se vozilo kreće.
Trostruki informacioni
displej
Pokazuje vreme, spoljašnju
temperaturu i datum kada je kontakt
uključen.
Poruke vozila
Pojavljuju se poruke na
informacionom centru za vozača, u
kombinaciji sa kontrolnom lampicom
A ili C.
Informacione porukeInformacione porukeBATTERY MODE: ECONOMY
(REŽIM AKUMULATORA:
ŠTEDNJA)ESP OFF (ESP ISKLJUČEN)AUTO LIGHTS DEACTIVATED
(DEAKTIVIRANA AUTO SVETLA)OIL LEVEL CORRECT (NIVO ULJA
U REDU)
Poruke kvara
Prikazuju se u kombinaciji sa
kontrolnom lampicom A. Oprezno
voziti i potražiti pomoć servisne
radionice.

90Instrumenti i komande
Za uklanjanje poruke kvara, pritisnuti
dugme na kraju ručice brisača. Nakon
nekoliko sekundi poruka automatski
nestaje i A ostaje da svetli. Kvar se
tada memoriše u u sistemu board
računara.Poruke kvaraCHECK ESP (PROVERITI ESP)CHECK FUEL FILTER (PROVERITI
FILTER ZA GORIVO)CHECK GEARBOX (PROVERITI
MENJAČ)CHECK AUTO LIGHTS
(PROVERITI AUTO SVETLA)
Poruke upozorenja
One će se pojaviti sa kontrolnom
lampicom C ili u kombinaciji sa
drugim porukama upozorenja,
kontrolnim lampicama ili zvučnim
upozorenjima. Odmah zaustaviti
motor i potražiti pomoć servisne
radionice.
Poruke upozorenjaINJECTION FAULT (GREŠKA
UBRIZGAVANJA)ENGINE OVERHEATING
(PREGREVANJE MOTORA)GEARBOX OVERHEATING
(PREGREVANJE MENJAČA)
Upozoravajući zvučni
signali
Tokom startovanja motora ili tokom vožnje
Upozoravajući zvučni signali
oglašavaće se pojedinačno.
Upozoravajući zvučni signal za
nepričvršćene sigurnosne pojaseve
ima prednost nad svim ostalim
zvučnim signalima.
■ Ako nije zakopčan sigurnosni pojas
3 47.
■ Ako je određena brzina prekoračena, a uključena je ručna
kočnica 3 128.
■ Ako pomoć pri parkiranju otkrije
objekat 3 136.
■ Ako vozilo ima automatizovani ručni menjač, a temperatura
menjača je previsoka 3 123.
■ Ako brzina vozila nakratko prekorači podešenu granicu 3 78.
■ Tokom zatvaranja električno upravljanih kliznih vrata 3 25.
■ Ako su klizna vrata otvorena, a parkirna kočnica je otpuštena 3 25.
■ Tokom aktiviranja i deaktiviranja alarmnog nadzora nagiba vozila
3 30.
Kod parkiranog vozila i/ili su
otvorena vrata vozača ■ Kada je ključ u kontakt bravi.
■ Kada su uključena spoljašnja svetla.
■ Ako vozilo ima automatizovani ručni menjač 3 123; ručna kočnica
je uključena, nije odabran neutralni
položaj ili pedala kočnice nije
pritisnuta. Odgovarajuća poruka se

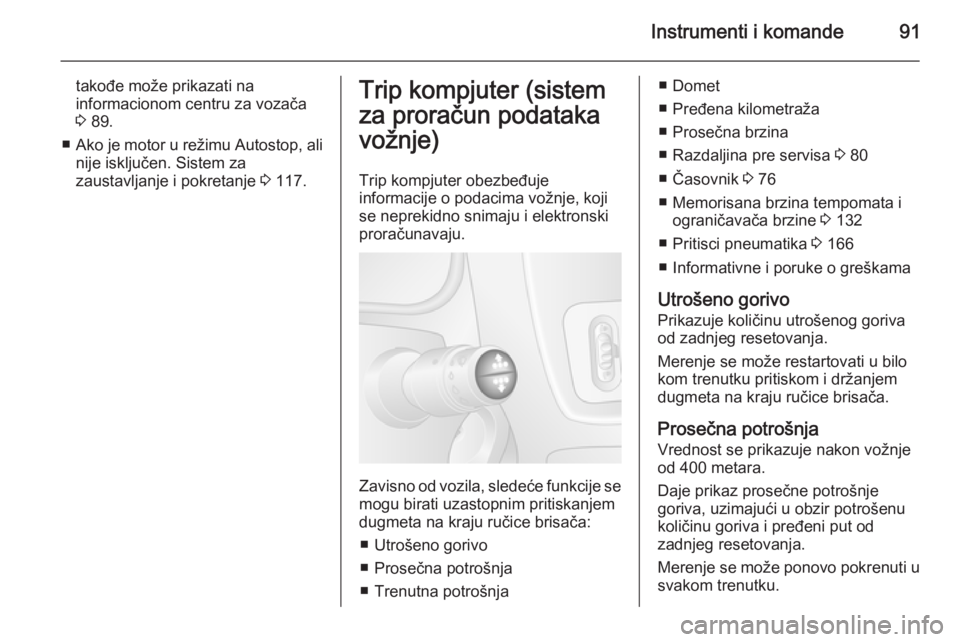

Instrumenti i komande91
takođe može prikazati na
informacionom centru za vozača
3 89.
■ Ako je motor u režimu Autostop, ali
nije isključen. Sistem za
zaustavljanje i pokretanje 3 117.Trip kompjuter (sistem
za proračun podataka
vožnje)
Trip kompjuter obezbeđuje
informacije o podacima vožnje, koji
se neprekidno snimaju i elektronski
proračunavaju.
Zavisno od vozila, sledeće funkcije se
mogu birati uzastopnim pritiskanjem
dugmeta na kraju ručice brisača:
■ Utrošeno gorivo
■ Prosečna potrošnja
■ Trenutna potrošnja
■ Domet
■ Pređena kilometraža
■ Prosečna brzina
■ Razdaljina pre servisa 3 80
■ Časovnik 3 76
■ Memorisana brzina tempomata i ograničavača brzine 3 132
■ Pritisci pneumatika 3 166
■ Informativne i poruke o greškama
Utrošeno gorivo Prikazuje količinu utrošenog goriva
od zadnjeg resetovanja.
Merenje se može restartovati u bilo
kom trenutku pritiskom i držanjem
dugmeta na kraju ručice brisača.
Prosečna potrošnja
Vrednost se prikazuje nakon vožnje
od 400 metara.
Daje prikaz prosečne potrošnje
goriva, uzimajući u obzir potrošenu
količinu goriva i pređeni put od
zadnjeg resetovanja.
Merenje se može ponovo pokrenuti u
svakom trenutku.

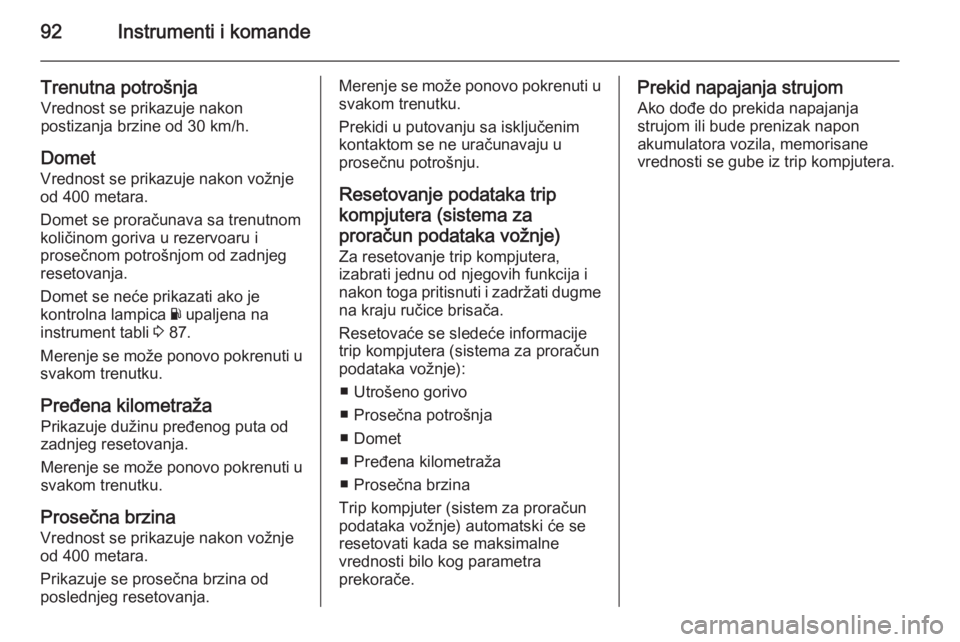

92Instrumenti i komande
Trenutna potrošnja
Vrednost se prikazuje nakon
postizanja brzine od 30 km/h.
Domet
Vrednost se prikazuje nakon vožnje
od 400 metara.
Domet se proračunava sa trenutnom količinom goriva u rezervoaru i
prosečnom potrošnjom od zadnjeg
resetovanja.
Domet se neće prikazati ako je
kontrolna lampica Y upaljena na
instrument tabli 3 87.
Merenje se može ponovo pokrenuti u
svakom trenutku.
Pređena kilometražaPrikazuje dužinu pređenog puta od
zadnjeg resetovanja.
Merenje se može ponovo pokrenuti u
svakom trenutku.
Prosečna brzina Vrednost se prikazuje nakon vožnje
od 400 metara.
Prikazuje se prosečna brzina od
poslednjeg resetovanja.Merenje se može ponovo pokrenuti u svakom trenutku.
Prekidi u putovanju sa isključenim
kontaktom se ne uračunavaju u
prosečnu potrošnju.
Resetovanje podataka trip
kompjutera (sistema za proračun podataka vožnje) Za resetovanje trip kompjutera,
izabrati jednu od njegovih funkcija i
nakon toga pritisnuti i zadržati dugme
na kraju ručice brisača.
Resetovaće se sledeće informacije
trip kompjutera (sistema za proračun
podataka vožnje):
■ Utrošeno gorivo
■ Prosečna potrošnja
■ Domet
■ Pređena kilometraža
■ Prosečna brzina
Trip kompjuter (sistem za proračun
podataka vožnje) automatski će se
resetovati kada se maksimalne
vrednosti bilo kog parametra
prekorače.Prekid napajanja strujom
Ako dođe do prekida napajanja
strujom ili bude prenizak napon
akumulatora vozila, memorisane vrednosti se gube iz trip kompjutera.

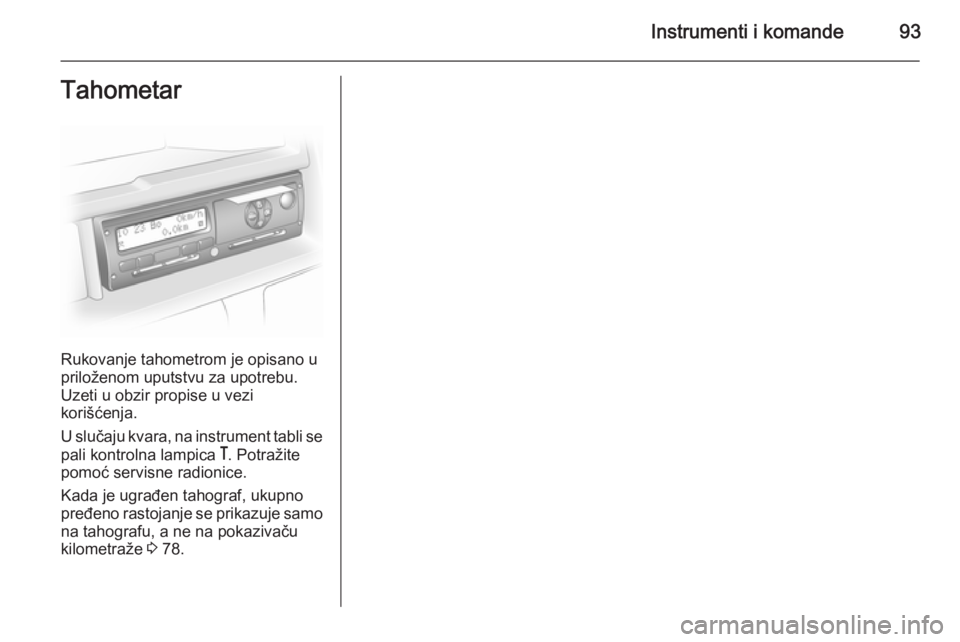

Instrumenti i komande93Tahometar
Rukovanje tahometrom je opisano u
priloženom uputstvu za upotrebu.
Uzeti u obzir propise u vezi
korišćenja.
U slučaju kvara, na instrument tabli se pali kontrolna lampica &. Potražite
pomoć servisne radionice.
Kada je ugrađen tahograf, ukupno
pređeno rastojanje se prikazuje samo
na tahografu, a ne na pokazivaču
kilometraže 3 78.

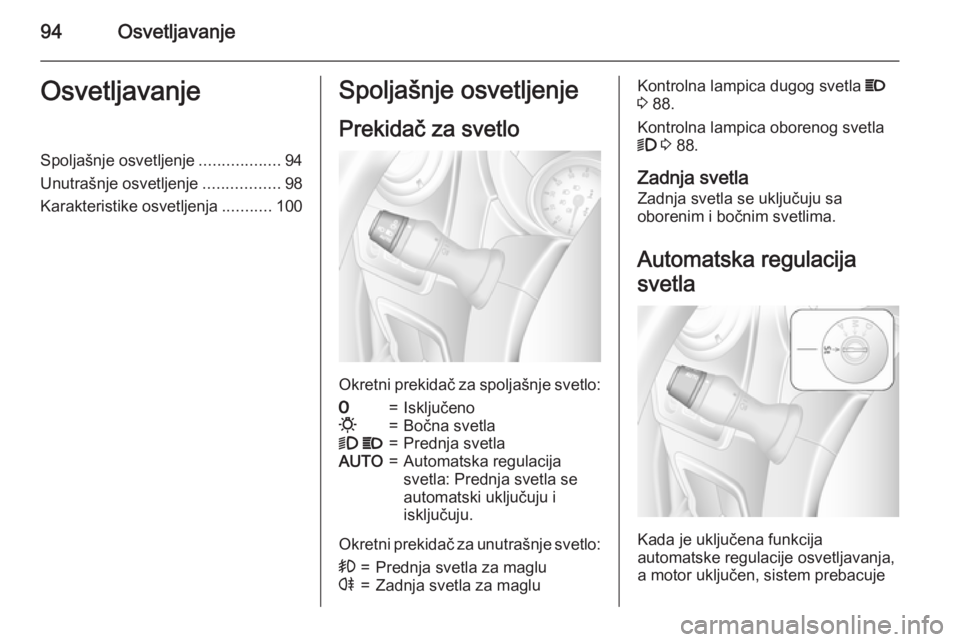

94OsvetljavanjeOsvetljavanjeSpoljašnje osvetljenje..................94
Unutrašnje osvetljenje .................98
Karakteristike osvetljenja ...........100Spoljašnje osvetljenje
Prekidač za svetlo
Okretni prekidač za spoljašnje svetlo:
7=Isključeno0=Bočna svetla9 P=Prednja svetlaAUTO=Automatska regulacija
svetla: Prednja svetla se
automatski uključuju i
isključuju.
Okretni prekidač za unutrašnje svetlo:
>=Prednja svetla za maglur=Zadnja svetla za magluKontrolna lampica dugog svetla P
3 88.
Kontrolna lampica oborenog svetla
9 3 88.
Zadnja svetla
Zadnja svetla se uključuju sa
oborenim i bočnim svetlima.
Automatska regulacija
svetla
Kada je uključena funkcija
automatske regulacije osvetljavanja,
a motor uključen, sistem prebacuje
