Nega vozila151

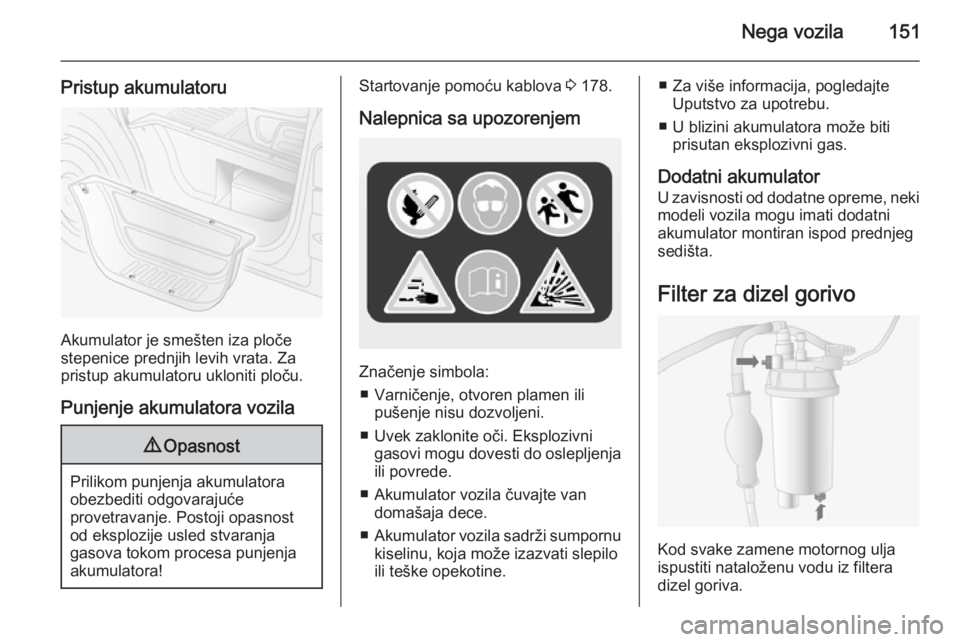

Pristup akumulatoru
Akumulator je smešten iza ploče
stepenice prednjih levih vrata. Za pristup akumulatoru ukloniti ploču.
Punjenje akumulatora vozila
9 Opasnost
Prilikom punjenja akumulatora
obezbediti odgovarajuće
provetravanje. Postoji opasnost
od eksplozije usled stvaranja
gasova tokom procesa punjenja
akumulatora!
Startovanje pomoću kablova 3 178.
Nalepnica sa upozorenjem
Značenje simbola: ■ Varničenje, otvoren plamen ili pušenje nisu dozvoljeni.
■ Uvek zaklonite oči. Eksplozivni gasovi mogu dovesti do oslepljenjaili povrede.
■ Akumulator vozila čuvajte van domašaja dece.
■ Akumulator vozila sadrži sumpornu
kiselinu, koja može izazvati slepilo
ili teške opekotine.
■ Za više informacija, pogledajte Uputstvo za upotrebu.
■ U blizini akumulatora može biti prisutan eksplozivni gas.
Dodatni akumulator
U zavisnosti od dodatne opreme, neki
modeli vozila mogu imati dodatni
akumulator montiran ispod prednjeg
sedišta.
Filter za dizel gorivo
Kod svake zamene motornog ulja
ispustiti nataloženu vodu iz filtera
dizel goriva.

152Nega vozila

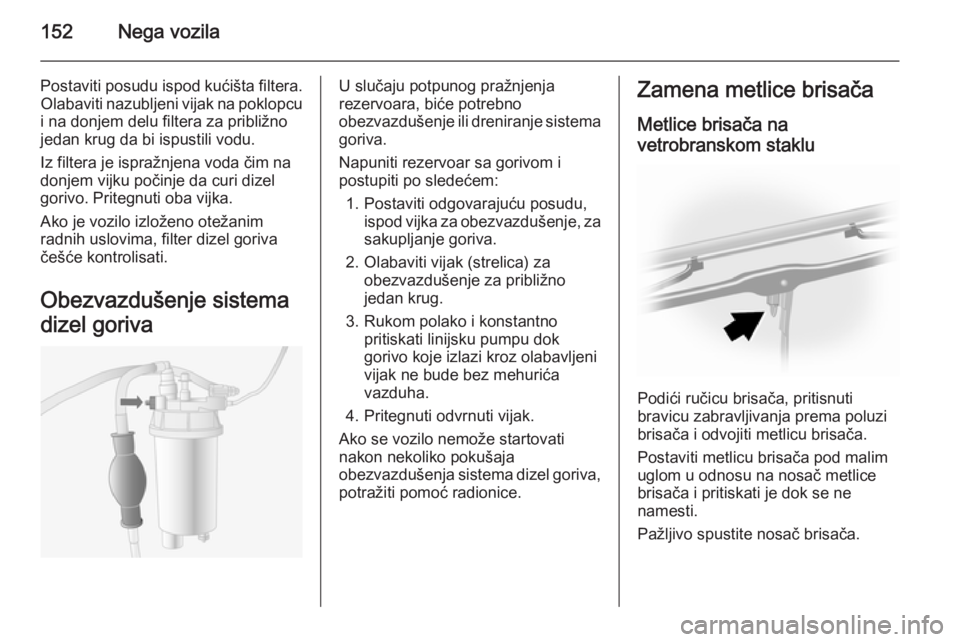

Postaviti posudu ispod kućišta filtera.Olabaviti nazubljeni vijak na poklopcu
i na donjem delu filtera za približno
jedan krug da bi ispustili vodu.
Iz filtera je ispražnjena voda čim na
donjem vijku počinje da curi dizel gorivo. Pritegnuti oba vijka.
Ako je vozilo izloženo otežanim
radnih uslovima, filter dizel goriva
češće kontrolisati.
Obezvazdušenje sistema
dizel gorivaU slučaju potpunog pražnjenja
rezervoara, biće potrebno
obezvazdušenje ili dreniranje sistema
goriva.
Napuniti rezervoar sa gorivom i
postupiti po sledećem:
1. Postaviti odgovarajuću posudu, ispod vijka za obezvazdušenje, za
sakupljanje goriva.
2. Olabaviti vijak (strelica) za obezvazdušenje za približno
jedan krug.
3. Rukom polako i konstantno pritiskati linijsku pumpu dok
gorivo koje izlazi kroz olabavljeni
vijak ne bude bez mehurića
vazduha.
4. Pritegnuti odvrnuti vijak.
Ako se vozilo nemože startovati
nakon nekoliko pokušaja
obezvazdušenja sistema dizel goriva, potražiti pomoć radionice.Zamena metlice brisača
Metlice brisača na
vetrobranskom staklu
Podići ručicu brisača, pritisnuti
bravicu zabravljivanja prema poluzi
brisača i odvojiti metlicu brisača.
Postaviti metlicu brisača pod malim uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustite nosač brisača.

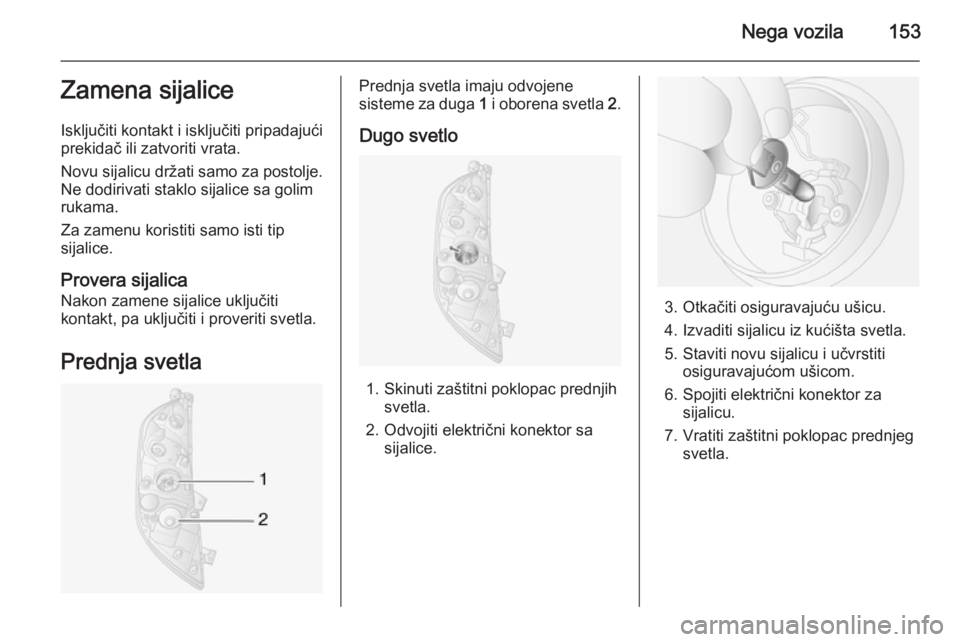

Nega vozila153Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Prednja svetlaPrednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Dugo svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa sijalice.
3. Otkačiti osiguravajuću ušicu.
4. Izvaditi sijalicu iz kućišta svetla.
5. Staviti novu sijalicu i učvrstiti osiguravajućom ušicom.
6. Spojiti električni konektor za sijalicu.
7. Vratiti zaštitni poklopac prednjeg svetla.

154Nega vozila

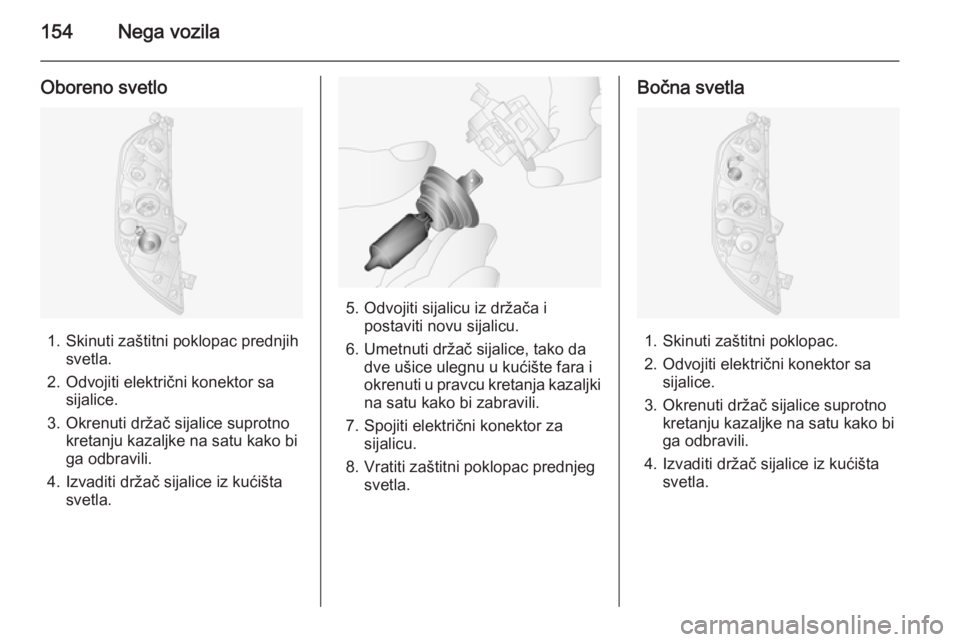

Oboreno svetlo
1. Skinuti zaštitni poklopac prednjihsvetla.
2. Odvojiti električni konektor sa sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako bi
ga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac prednjeg svetla.
Bočna svetla
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako biga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.

Nega vozila155

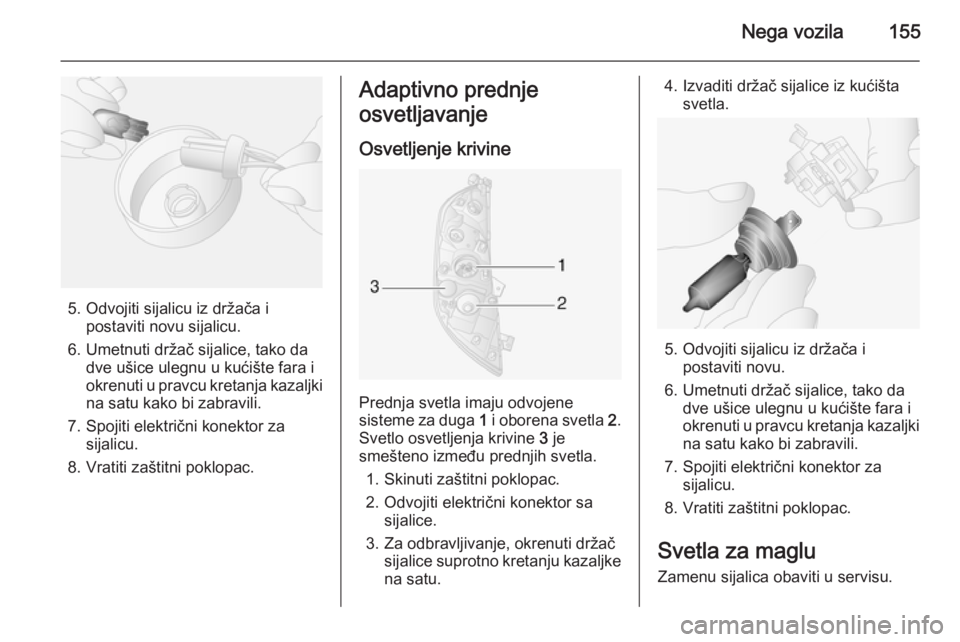

5. Odvojiti sijalicu iz držača ipostaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Adaptivno prednje
osvetljavanje
Osvetljenje krivine
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Svetlo osvetljenja krivine 3 je
smešteno između prednjih svetla.
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljkena satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Svetla za maglu
Zamenu sijalica obaviti u servisu.

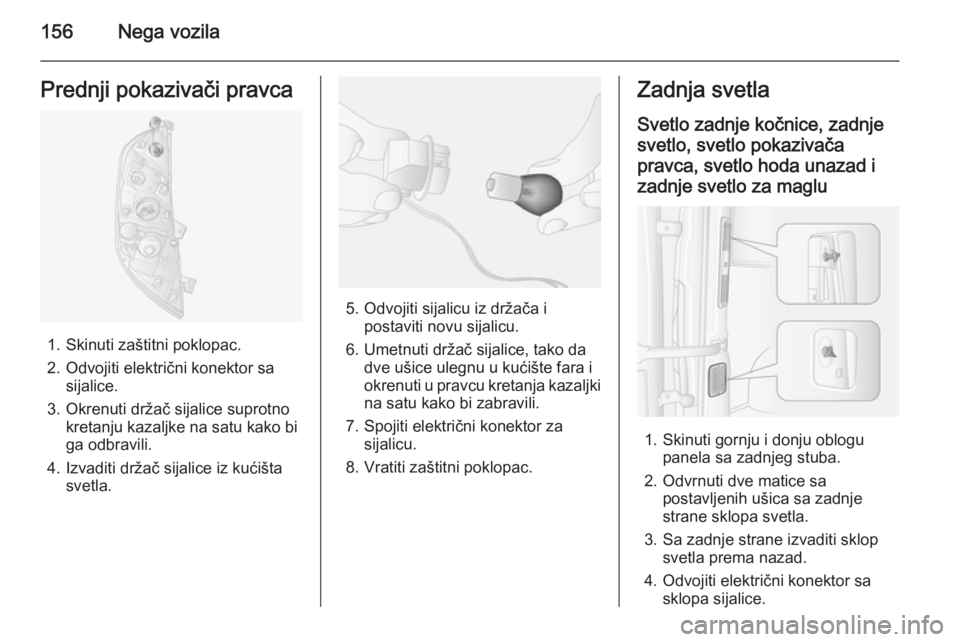

156Nega vozilaPrednji pokazivači pravca
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako biga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Zadnja svetla
Svetlo zadnje kočnice, zadnje
svetlo, svetlo pokazivača
pravca, svetlo hoda unazad i
zadnje svetlo za maglu
1. Skinuti gornju i donju oblogu panela sa zadnjeg stuba.
2. Odvrnuti dve matice sa postavljenih ušica sa zadnje
strane sklopa svetla.
3. Sa zadnje strane izvaditi sklop svetla prema nazad.
4. Odvojiti električni konektor sa sklopa sijalice.

Nega vozila157

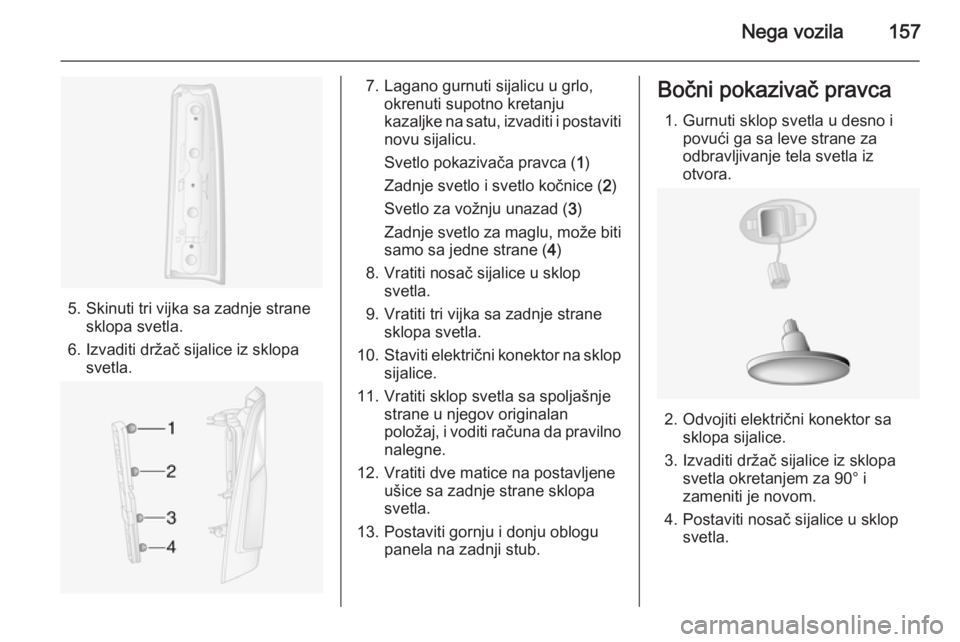

5. Skinuti tri vijka sa zadnje stranesklopa svetla.
6. Izvaditi držač sijalice iz sklopa svetla.
7. Lagano gurnuti sijalicu u grlo,okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu sijalicu.
Svetlo pokazivača pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za vožnju unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
8. Vratiti nosač sijalice u sklop svetla.
9. Vratiti tri vijka sa zadnje strane sklopa svetla.
10. Staviti električni konektor na sklop
sijalice.
11. Vratiti sklop svetla sa spoljašnje strane u njegov originalan
položaj, i voditi računa da pravilno
nalegne.
12. Vratiti dve matice na postavljene ušice sa zadnje strane sklopa
svetla.
13. Postaviti gornju i donju oblogu panela na zadnji stub.Bočni pokazivač pravca
1. Gurnuti sklop svetla u desno i povući ga sa leve strane za
odbravljivanje tela svetla iz
otvora.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Izvaditi držač sijalice iz sklopa svetla okretanjem za 90° i
zameniti je novom.
4. Postaviti nosač sijalice u sklop svetla.

158Nega vozila

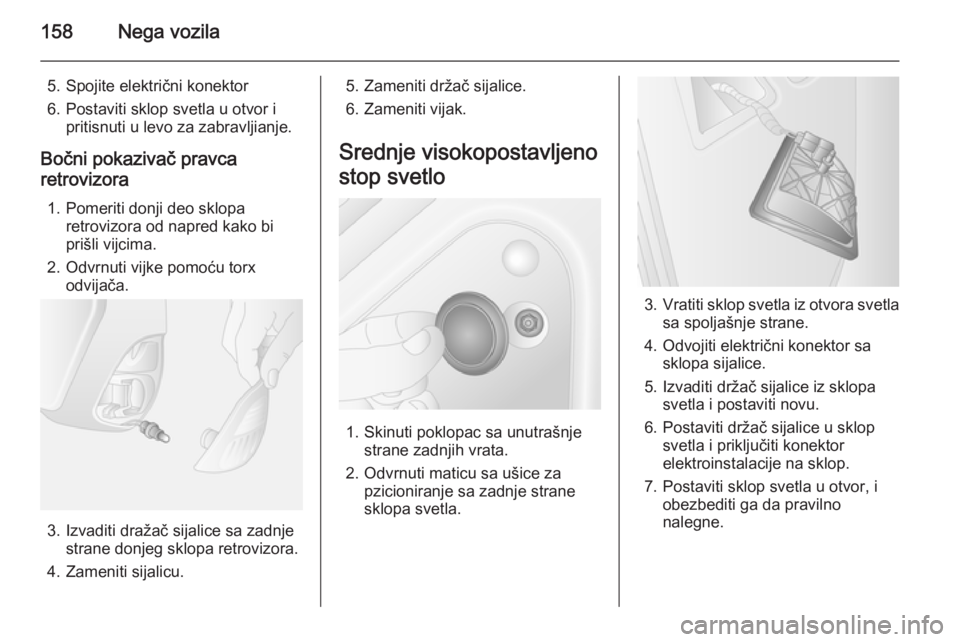

5. Spojite električni konektor6. Postaviti sklop svetla u otvor i pritisnuti u levo za zabravljianje.
Bočni pokazivač pravca
retrovizora
1. Pomeriti donji deo sklopa retrovizora od napred kako bi
prišli vijcima.
2. Odvrnuti vijke pomoću torx odvijača.
3. Izvaditi dražač sijalice sa zadnjestrane donjeg sklopa retrovizora.
4. Zameniti sijalicu.
5. Zameniti držač sijalice.
6. Zameniti vijak.
Srednje visokopostavljeno
stop svetlo
1. Skinuti poklopac sa unutrašnje strane zadnjih vrata.
2. Odvrnuti maticu sa ušice za pzicioniranje sa zadnje strane
sklopa svetla.
3. Vratiti sklop svetla iz otvora svetla
sa spoljašnje strane.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Izvaditi držač sijalice iz sklopa svetla i postaviti novu.
6. Postaviti držač sijalice u sklop svetla i priključiti konektor
elektroinstalacije na sklop.
7. Postaviti sklop svetla u otvor, i obezbediti ga da pravilno
nalegne.
