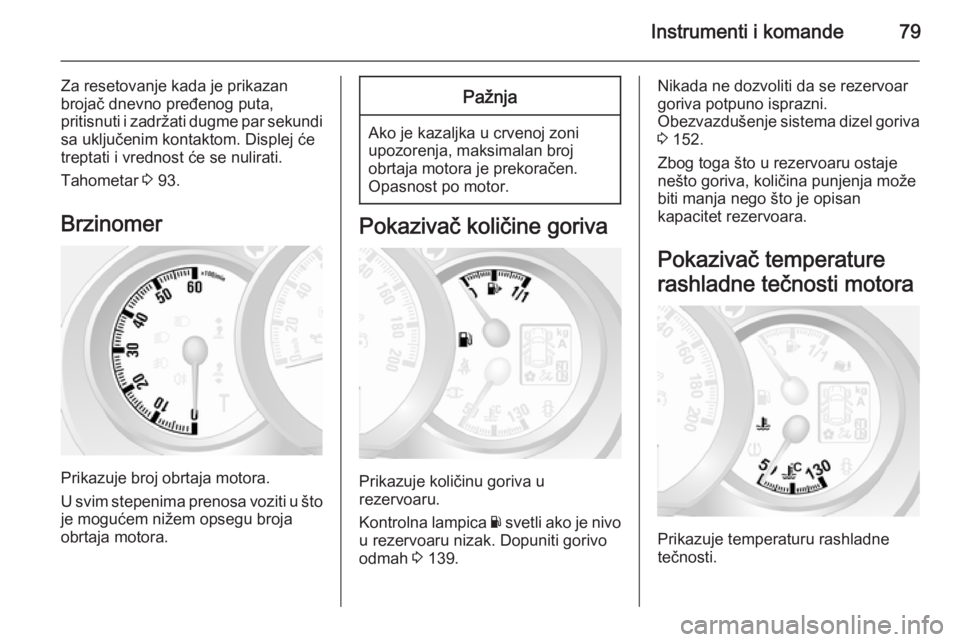

Instrumenti i komande79
Za resetovanje kada je prikazan
brojač dnevno pređenog puta,
pritisnuti i zadržati dugme par sekundi
sa uključenim kontaktom. Displej će
treptati i vrednost će se nulirati.
Tahometar 3 93.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje količinu goriva u
rezervoaru.
Kontrolna lampica Y svetli ako je nivo
u rezervoaru nizak. Dopuniti gorivo
odmah 3 139.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Obezvazdušenje sistema dizel goriva
3 152.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.

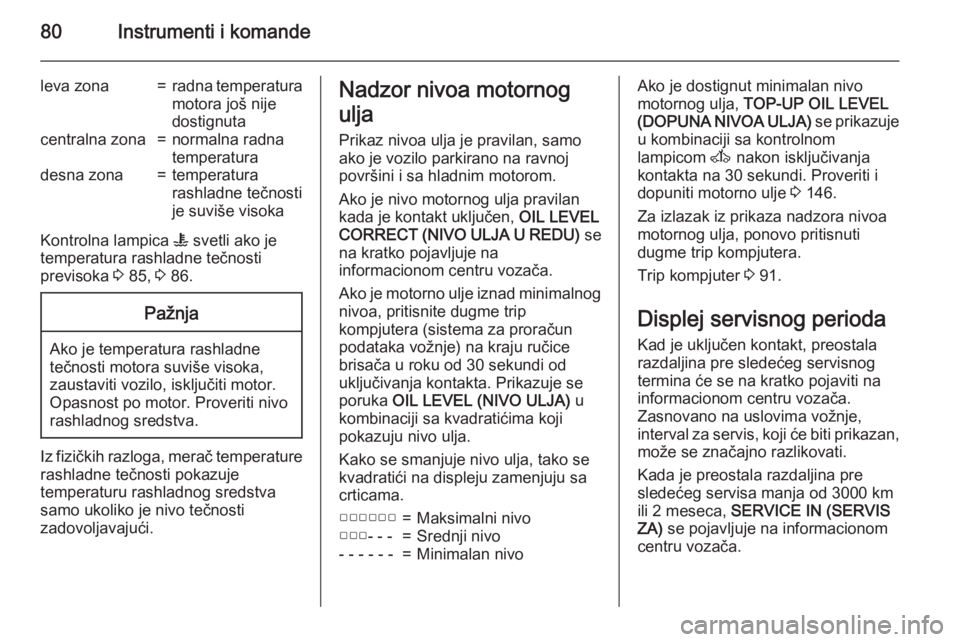

80Instrumenti i komande
leva zona=radna temperatura
motora još nije
dostignutacentralna zona=normalna radna
temperaturadesna zona=temperatura
rashladne tečnosti
je suviše visoka
Kontrolna lampica W svetli ako je
temperatura rashladne tečnosti
previsoka 3 85, 3 86.
Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Iz fizičkih razloga, merač temperature
rashladne tečnosti pokazuje
temperaturu rashladnog sredstva
samo ukoliko je nivo tečnosti
zadovoljavajući.
Nadzor nivoa motornog
ulja Prikaz nivoa ulja je pravilan, samo
ako je vozilo parkirano na ravnoj
površini i sa hladnim motorom.
Ako je nivo motornog ulja pravilan
kada je kontakt uključen, OIL LEVEL
CORRECT (NIVO ULJA U REDU) se
na kratko pojavljuje na
informacionom centru vozača.
Ako je motorno ulje iznad minimalnog nivoa, pritisnite dugme trip
kompjutera (sistema za proračun
podataka vožnje) na kraju ručice
brisača u roku od 30 sekundi od
uključivanja kontakta. Prikazuje se
poruka OIL LEVEL (NIVO ULJA) u
kombinaciji sa kvadratićima koji
pokazuju nivo ulja.
Kako se smanjuje nivo ulja, tako se
kvadratići na displeju zamenjuju sa
crticama.▢▢▢▢▢▢=Maksimalni nivo▢▢▢- - -=Srednji nivo- - - - - -=Minimalan nivoAko je dostignut minimalan nivo
motornog ulja, TOP-UP OIL LEVEL
(DOPUNA NIVOA ULJA) se prikazuje
u kombinaciji sa kontrolnom
lampicom A nakon isključivanja
kontakta na 30 sekundi. Proveriti i dopuniti motorno ulje 3 146.
Za izlazak iz prikaza nadzora nivoa
motornog ulja, ponovo pritisnuti
dugme trip kompjutera.
Trip kompjuter 3 91.
Displej servisnog perioda
Kad je uključen kontakt, preostala
razdaljina pre sledećeg servisnog
termina će se na kratko pojaviti na
informacionom centru vozača.
Zasnovano na uslovima vožnje,
interval za servis, koji će biti prikazan,
može se značajno razlikovati.
Kada je preostala razdaljina pre
sledećeg servisa manja od 3000 km
ili 2 meseca, SERVICE IN (SERVIS
ZA) se pojavljuje na informacionom
centru vozača.

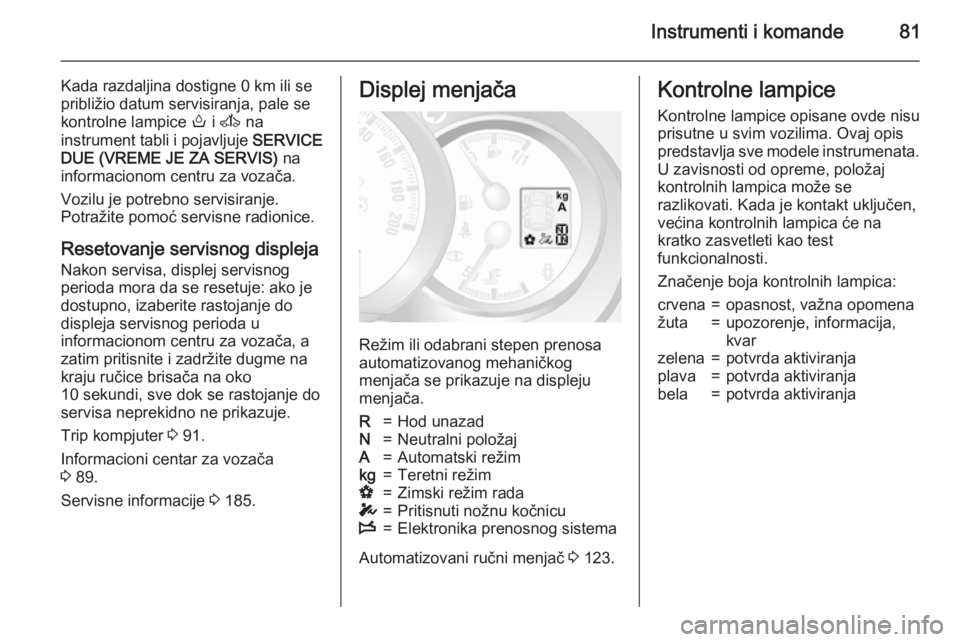

Instrumenti i komande81
Kada razdaljina dostigne 0 km ili se
približio datum servisiranja, pale se
kontrolne lampice o i A na
instrument tabli i pojavljuje SERVICE
DUE (VREME JE ZA SERVIS) na
informacionom centru za vozača.
Vozilu je potrebno servisiranje.
Potražite pomoć servisne radionice.
Resetovanje servisnog displejaNakon servisa, displej servisnog
perioda mora da se resetuje: ako je
dostupno, izaberite rastojanje do
displeja servisnog perioda u
informacionom centru za vozača, a
zatim pritisnite i zadržite dugme na
kraju ručice brisača na oko
10 sekundi, sve dok se rastojanje do
servisa neprekidno ne prikazuje.
Trip kompjuter 3 91.
Informacioni centar za vozača
3 89.
Servisne informacije 3 185.Displej menjača
Režim ili odabrani stepen prenosa
automatizovanog mehaničkog
menjača se prikazuje na displeju
menjača.
R=Hod unazadN=Neutralni položajA=Automatski režimkg=Teretni režimV=Zimski režim radaT=Pritisnuti nožnu kočnicuW=Elektronika prenosnog sistema
Automatizovani ručni menjač 3 123.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se
razlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:crvena=opasnost, važna opomenažuta=upozorenje, informacija,
kvarzelena=potvrda aktiviranjaplava=potvrda aktiviranjabela=potvrda aktiviranja

82Instrumenti i komande

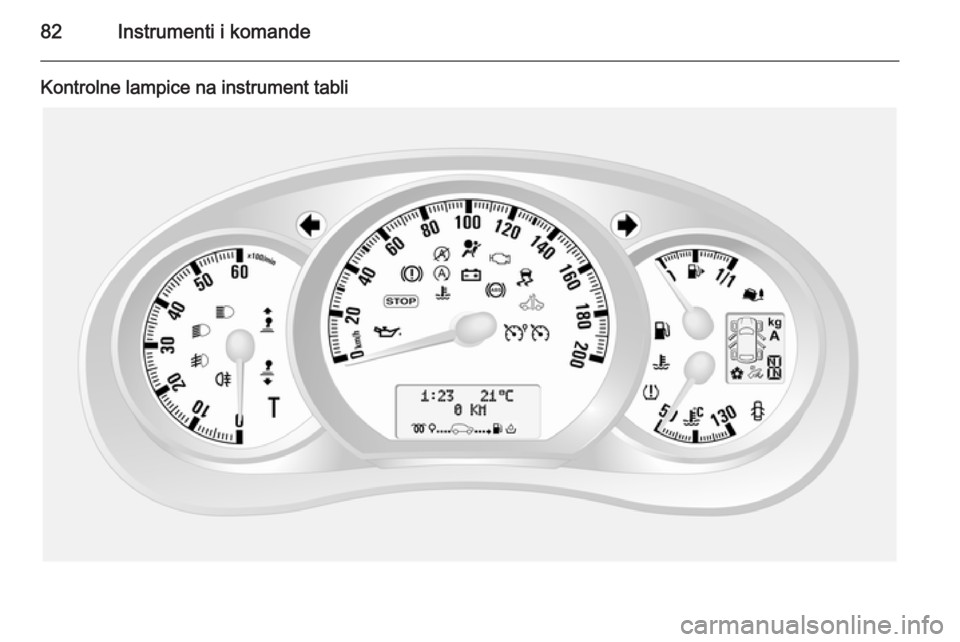

Kontrolne lampice na instrument tabli

Instrumenti i komande83
Kontrolne lampice na krovnoj
konzoli
Pokazivač pravca
O trepti zeleno.
Trepti ukoliko se uključe pokazivači
pravca ili treptajuća svetla
upozorenja.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača.
Kada pokazivači pravca rade može
se čuti zvuk upozorenja. Prilikom
vuče prikolice, ton zvuka upozorenja
se menja.
Zamena sijalica 3 153.
Osigurači 3 160.
Pokazivači pravca 3 96.
Podsetnik za sigurnosni
pojas X svetli crvenom bojom.
Ako sigurnosni pojas nije pričvršćen, X će početi da trepće kada brzina
vozila premaši oko 16 km/h. Takođe
se oglašava zvučni signal u trajanju
od oko 90 sekundi.
Ako je sigurnosni pojas pričvršćen,
lampica indikatora se gasi.
Sigurnosni pojasevi fiksirani u tri
tačke 3 47.
Vazdušni jastuk i zatezači
pojasa
v svetli žutom bojom.
Pri uključivanju kontakta kontrolna
lampica će zasvetleti na kratko.
Ukoliko se ne pali ili svetli za vreme
vožnje, nastao je kvar u sistemu
vazdušnog jastuka. Potražite pomoćservisne radionice. Sistem vazdušnih
jastuka i zatezača sigurnosnih
pojaseva, možda se neće aktivirati u
slučaju sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 46, 3 49.
Isključivanje vazdušnog
jastuka W svetli žutom bojom kada se uključi
kontakt i ostaje da svetli kada je
vazdušni jastuk suvozača isključen
3 53.

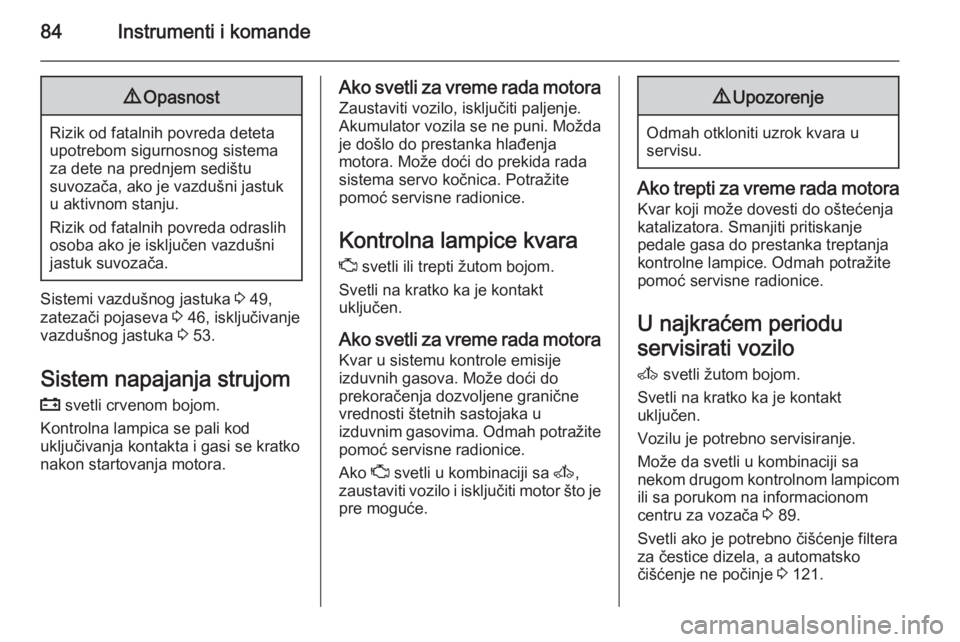

84Instrumenti i komande9Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistemi vazdušnog jastuka 3 49,
zatezači pojaseva 3 46, isključivanje
vazdušnog jastuka 3 53.
Sistem napajanja strujom p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite pomoć servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite
pomoć servisne radionice.
Ako Z svetli u kombinaciji sa A,
zaustaviti vozilo i isključiti motor što je pre moguće.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
U najkraćem periodu
servisirati vozilo A svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Vozilu je potrebno servisiranje.
Može da svetli u kombinaciji sa
nekom drugom kontrolnom lampicom
ili sa porukom na informacionom
centru za vozača 3 89.
Svetli ako je potrebno čišćenje filtera za čestice dizela, a automatsko
čišćenje ne počinje 3 121.

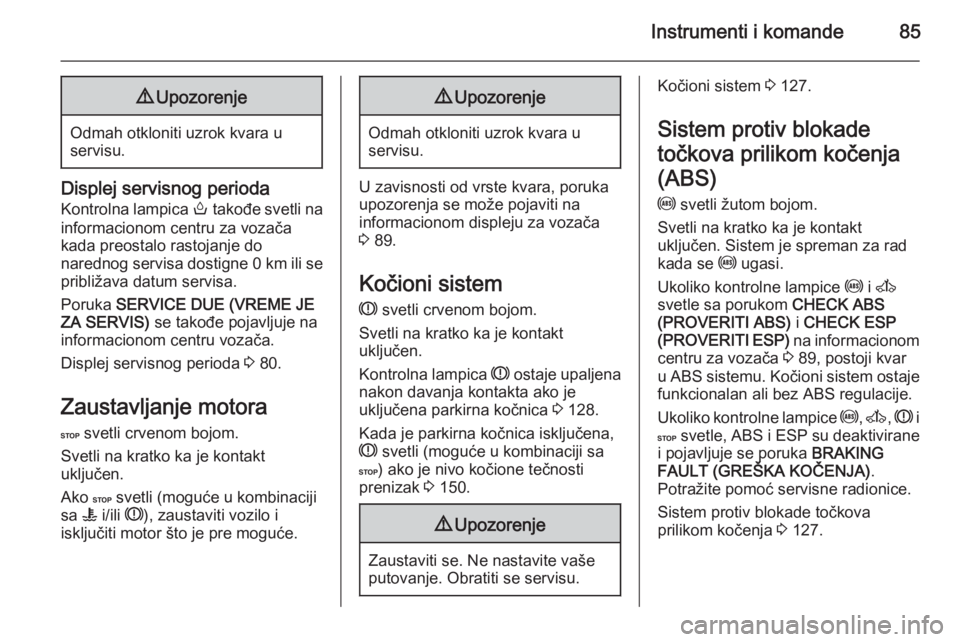

Instrumenti i komande859Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Displej servisnog perioda
Kontrolna lampica o takođe svetli na
informacionom centru za vozača
kada preostalo rastojanje do
narednog servisa dostigne 0 km ili se
približava datum servisa.
Poruka SERVICE DUE (VREME JE
ZA SERVIS) se takođe pojavljuje na
informacionom centru vozača.
Displej servisnog perioda 3 80.
Zaustavljanje motora C svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.
Ako C svetli (moguće u kombinaciji
sa W i/ili R), zaustaviti vozilo i
isključiti motor što je pre moguće.
9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
U zavisnosti od vrste kvara, poruka
upozorenja se može pojaviti na
informacionom displeju za vozača
3 89.
Kočioni sistem R svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.
Kontrolna lampica R ostaje upaljena
nakon davanja kontakta ako je
uključena parkirna kočnica 3 128.
Kada je parkirna kočnica isključena,
R svetli (moguće u kombinaciji sa
C ) ako je nivo kočione tečnosti
prenizak 3 150.
9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Kočioni sistem 3 127.
Sistem protiv blokade
točkova prilikom kočenja
(ABS) u svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen. Sistem je spreman za rad
kada se u ugasi.
Ukoliko kontrolne lampice u i A
svetle sa porukom CHECK ABS
(PROVERITI ABS) i CHECK ESP
(PROVERITI ESP) na informacionom
centru za vozača 3 89, postoji kvar
u ABS sistemu. Kočioni sistem ostaje
funkcionalan ali bez ABS regulacije.
Ukoliko kontrolne lampice u, A , R i
C svetle, ABS i ESP su deaktivirane
i pojavljuje se poruka BRAKING
FAULT (GREŠKA KOČENJA) .
Potražite pomoć servisne radionice.
Sistem protiv blokade točkova
prilikom kočenja 3 127.

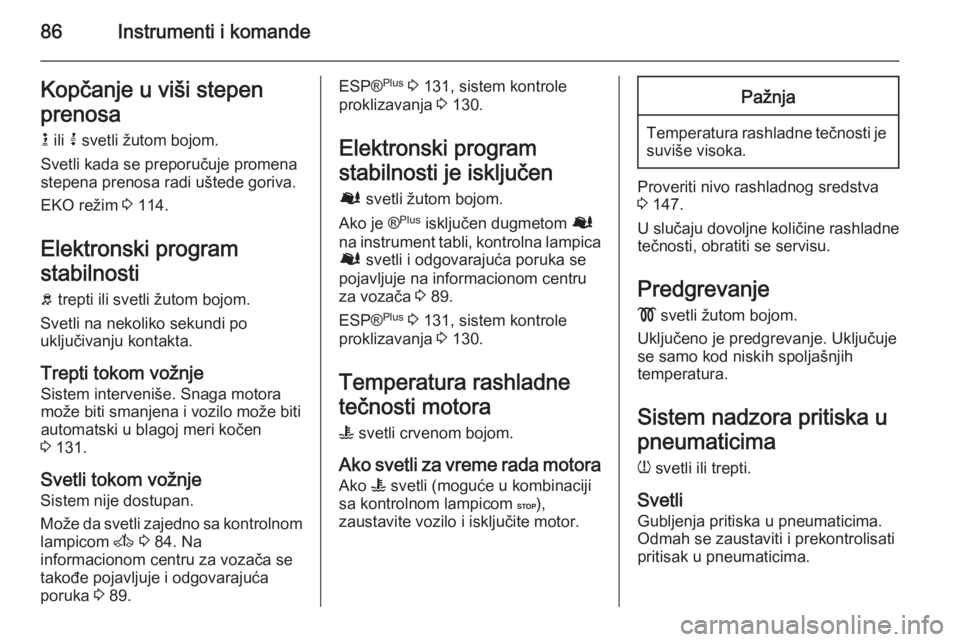

86Instrumenti i komandeKopčanje u viši stepen
prenosa k ili j svetli žutom bojom.
Svetli kada se preporučuje promena
stepena prenosa radi uštede goriva.
EKO režim 3 114.
Elektronski program
stabilnosti
b trepti ili svetli žutom bojom.
Svetli na nekoliko sekundi po
uključivanju kontakta.
Trepti tokom vožnjeSistem interveniše. Snaga motora
može biti smanjena i vozilo može biti
automatski u blagoj meri kočen
3 131.
Svetli tokom vožnje
Sistem nije dostupan.
Može da svetli zajedno sa kontrolnom
lampicom A 3 84. Na
informacionom centru za vozača se
takođe pojavljuje i odgovarajuća
poruka 3 89.ESP® Plus
3 131, sistem kontrole
proklizavanja 3 130.
Elektronski program
stabilnosti je isključen Ø svetli žutom bojom.
Ako je ® Plus
isključen dugmetom Ø
na instrument tabli, kontrolna lampica
Ø svetli i odgovarajuća poruka se
pojavljuje na informacionom centru
za vozača 3 89.
ESP® Plus
3 131, sistem kontrole
proklizavanja 3 130.
Temperatura rashladne
tečnosti motora W svetli crvenom bojom.
Ako svetli za vreme rada motora
Ako W svetli (moguće u kombinaciji
sa kontrolnom lampicom C),
zaustavite vozilo i isključite motor.Pažnja
Temperatura rashladne tečnosti je suviše visoka.
Proveriti nivo rashladnog sredstva
3 147.
U slučaju dovoljne količine rashladne
tečnosti, obratiti se servisu.
Predgrevanje
! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.
Sistem nadzora pritiska u
pneumaticima
w svetli ili trepti.
Svetli
Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.
