2015.5 OPEL INSIGNIA Betriebsanleitung (in German)

Fahren und Bedienung231

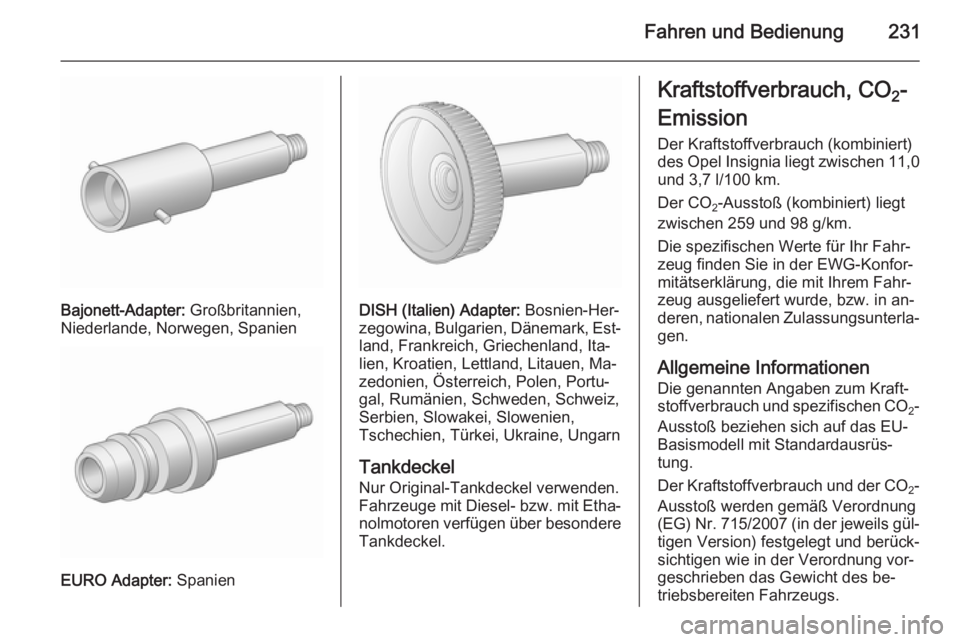

Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien
DISH (Italien) Adapter: Bosnien-Her‐
zegowina, Bulgarien, Dänemark, Est‐ land, Frankreich, Griechenland, Ita‐
lien, Kroatien, Lettland, Litauen, Ma‐ zedonien, Österreich, Polen, Portu‐
gal, Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechien, Türkei, Ukraine, Ungarn
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Diesel- bzw. mit Etha‐
nolmotoren verfügen über besondere Tankdeckel.
Kraftstoffverbrauch, CO 2-
Emission
Der Kraftstoffverbrauch (kombiniert)
des Opel Insignia liegt zwischen 11,0
und 3,7 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 259 und 98 g/km.
Die spezifischen Werte für Ihr Fahr‐
zeug finden Sie in der EWG-Konfor‐ mitätserklärung, die mit Ihrem Fahr‐
zeug ausgeliefert wurde, bzw. in an‐
deren, nationalen Zulassungsunterla‐ gen.
Allgemeine Informationen Die genannten Angaben zum Kraft‐
stoffverbrauch und spezifischen CO
2-
Ausstoß beziehen sich auf das EU-
Basismodell mit Standardausrüs‐
tung.
Der Kraftstoffverbrauch und der CO
2-
Ausstoß werden gemäß Verordnung
(EG) Nr. 715/2007 (in der jeweils gül‐ tigen Version) festgelegt und berück‐
sichtigen wie in der Verordnung vor‐
geschrieben das Gewicht des be‐
triebsbereiten Fahrzeugs.

232Fahren und Bedienung
Die Angaben dienen lediglich dem
Vergleich verschiedener Fahrzeug‐
varianten und dürfen nicht als Garan‐ tie für den tatsächlichen Kraftstoffver‐ brauch eines bestimmten Fahrzeugs
betrachtet werden. Zusätzliche Aus‐
rüstung kann zu Werten leicht über dem genannten Kraftstoffverbrauch
bzw. CO 2-Ausstoß führen. Der Kraft‐
stoffverbrauch hängt weitgehend
vom persönlichen Fahrstil sowie von
Straßen- und Verkehrsverhältnissen
ab.Anhängerzugvorrich‐
tung
Allgemeine Informationen Die werkseitig eingebaute Zugvor‐richtung ist unter der hinteren Stoß‐
fängerverkleidung eingeklappt.
Den nachträglichen Einbau von einer Werkstatt durchführen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Systeme
betreffen, durchgeführt werden. Nur
eine für das Fahrzeug zugelassene
Anhängerzugvorrichtung verwenden.
Um Schäden am Fahrzeug zu verhin‐
dern, kann die elektrische Heck‐
klappe nicht mit der Funkfernbedie‐
nung betätigt werden, wenn ein An‐
hänger elektrisch angeschlossen ist.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der Ab‐
schleppöse verdecken. Wenn dies
der Fall ist, die Kugelstange zum Ab‐
schleppen verwenden.Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator verwendet wird, der auf den Kugel‐
kopf wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Anhänger mit
einem zulässigen Gesamtgewicht von mehr als 1400 kg (Vorderradan‐
trieb) / 1600 kg (Allradantrieb) wird für Geschwindigkeiten über 80 km/h die
Verwendung eines Stabilisators drin‐
gend empfohlen.
Sollte der Anhänger zu schlingern be‐ ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle
Zuladung erhöhen 3 311.

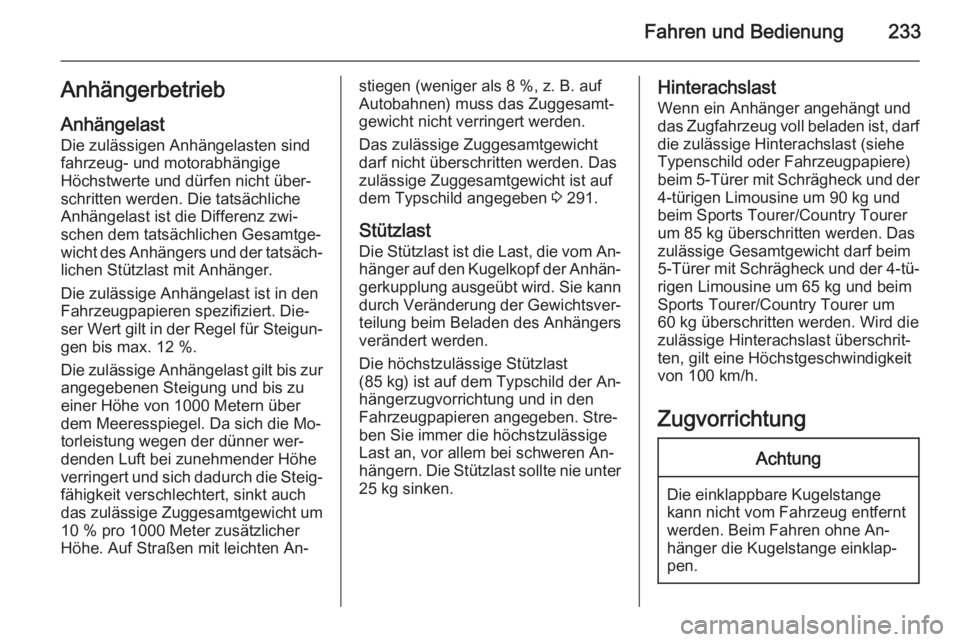

Fahren und Bedienung233AnhängerbetriebAnhängelast
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐ lichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert gilt in der Regel für Steigun‐
gen bis max. 12 %.
Die zulässige Anhängelast gilt bis zur angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐
fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht um
10 % pro 1000 Meter zusätzlicher
Höhe. Auf Straßen mit leichten An‐stiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 291.
Stützlast Die Stützlast ist die Last, die vom An‐
hänger auf den Kugelkopf der Anhän‐
gerkupplung ausgeübt wird. Sie kann durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast
(85 kg) ist auf dem Typschild der An‐
hängerzugvorrichtung und in den
Fahrzeugpapieren angegeben. Stre‐
ben Sie immer die höchstzulässige
Last an, vor allem bei schweren An‐
hängern. Die Stützlast sollte nie unter 25 kg sinken.Hinterachslast
Wenn ein Anhänger angehängt und
das Zugfahrzeug voll beladen ist, darf
die zulässige Hinterachslast (siehe
Typenschild oder Fahrzeugpapiere)
beim 5-Türer mit Schrägheck und der 4-türigen Limousine um 90 kg und
beim Sports Tourer/Country Tourer
um 85 kg überschritten werden. Das
zulässige Gesamtgewicht darf beim
5-Türer mit Schrägheck und der 4-tü‐
rigen Limousine um 65 kg und beim
Sports Tourer/Country Tourer um
60 kg überschritten werden. Wird die
zulässige Hinterachslast überschrit‐
ten, gilt eine Höchstgeschwindigkeit
von 100 km/h.
ZugvorrichtungAchtung
Die einklappbare Kugelstange
kann nicht vom Fahrzeug entfernt
werden. Beim Fahren ohne An‐
hänger die Kugelstange einklap‐
pen.

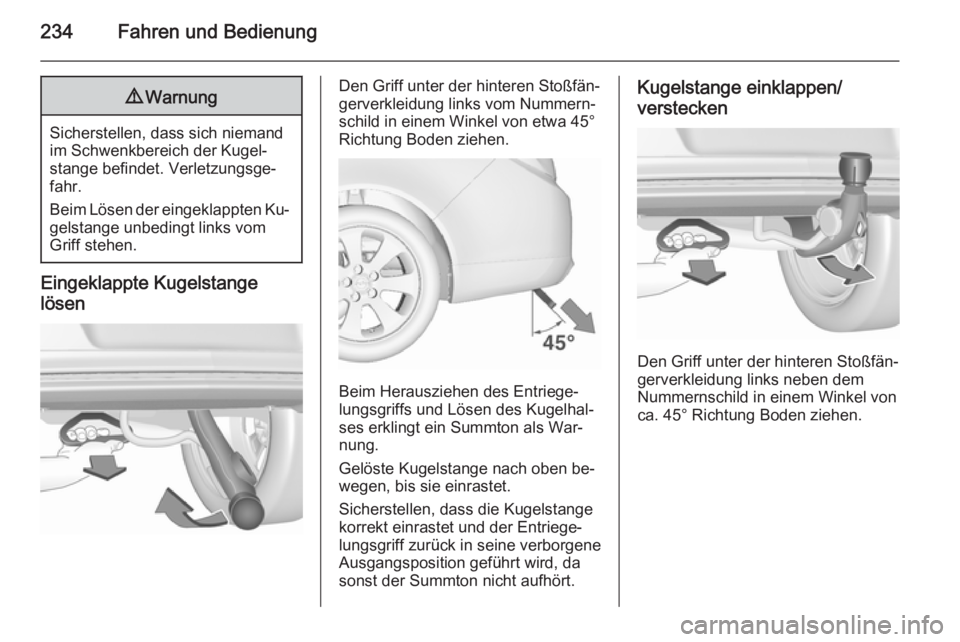

234Fahren und Bedienung9Warnung
Sicherstellen, dass sich niemand
im Schwenkbereich der Kugel‐
stange befindet. Verletzungsge‐
fahr.
Beim Lösen der eingeklappten Ku‐ gelstange unbedingt links vom
Griff stehen.
Eingeklappte Kugelstange
lösen
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links vom Nummern‐
schild in einem Winkel von etwa 45° Richtung Boden ziehen.
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als War‐
nung.
Gelöste Kugelstange nach oben be‐
wegen, bis sie einrastet.
Sicherstellen, dass die Kugelstange
korrekt einrastet und der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.
Kugelstange einklappen/
verstecken
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links neben dem
Nummernschild in einem Winkel von
ca. 45° Richtung Boden ziehen.

Fahren und Bedienung235

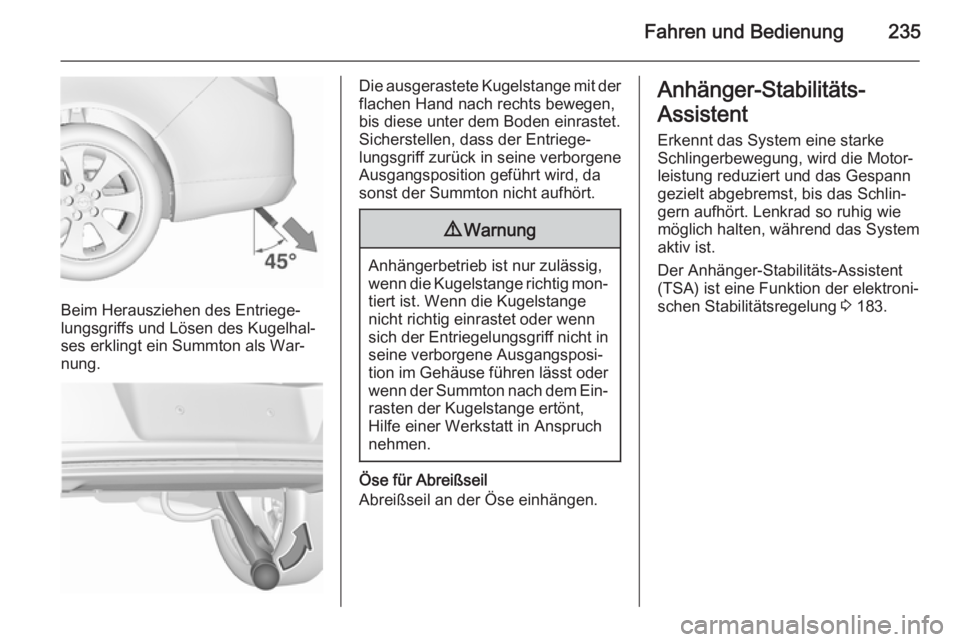

Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als War‐
nung.
Die ausgerastete Kugelstange mit der
flachen Hand nach rechts bewegen,
bis diese unter dem Boden einrastet.
Sicherstellen, dass der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐
tiert ist. Wenn die Kugelstange
nicht richtig einrastet oder wenn sich der Entriegelungsgriff nicht in
seine verborgene Ausgangsposi‐
tion im Gehäuse führen lässt oder wenn der Summton nach dem Ein‐
rasten der Kugelstange ertönt,
Hilfe einer Werkstatt in Anspruch
nehmen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion der elektroni‐
schen Stabilitätsregelung 3 183.

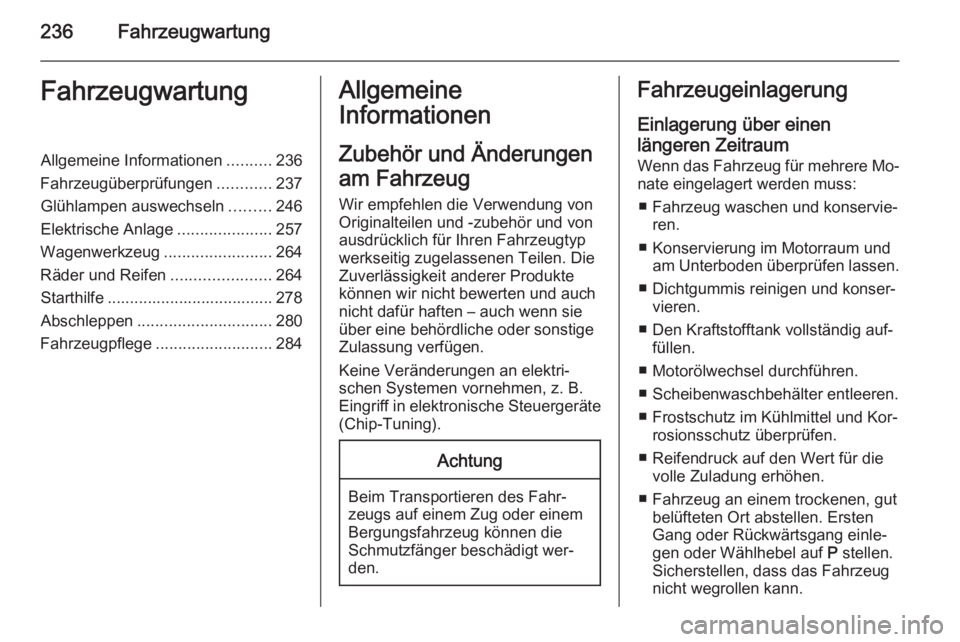

236FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........236
Fahrzeugüberprüfungen ............237
Glühlampen auswechseln .........246
Elektrische Anlage .....................257
Wagenwerkzeug ........................264
Räder und Reifen ......................264
Starthilfe ..................................... 278
Abschleppen .............................. 280
Fahrzeugpflege .......................... 284Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte (Chip-Tuning).Achtung
Beim Transportieren des Fahr‐zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen
längeren Zeitraum Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
■ Fahrzeug waschen und konservie‐ ren.
■ Konservierung im Motorraum und am Unterboden überprüfen lassen.
■ Dichtgummis reinigen und konser‐ vieren.
■ Den Kraftstofftank vollständig auf‐ füllen.
■ Motorölwechsel durchführen.
■ Scheibenwaschbehälter entleeren.
■ Frostschutz im Kühlmittel und Kor‐ rosionsschutz überprüfen.
■ Reifendruck auf den Wert für die volle Zuladung erhöhen.
■ Fahrzeug an einem trockenen, gut belüfteten Ort abstellen. ErstenGang oder Rückwärtsgang einle‐
gen oder Wählhebel auf P stellen.
Sicherstellen, dass das Fahrzeug
nicht wegrollen kann.

Fahrzeugwartung237

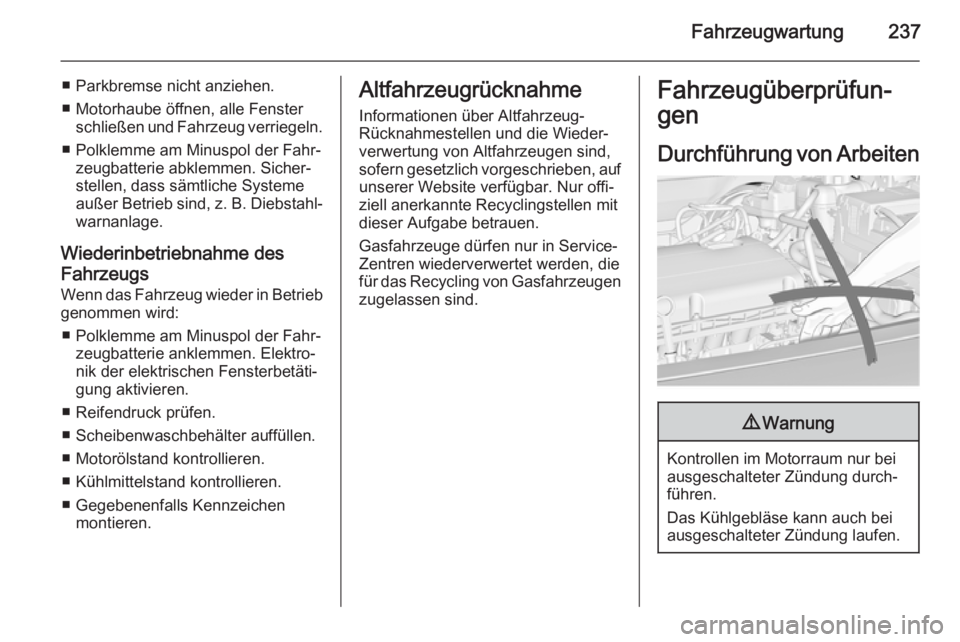

■ Parkbremse nicht anziehen.
■ Motorhaube öffnen, alle Fenster schließen und Fahrzeug verriegeln.
■ Polklemme am Minuspol der Fahr‐ zeugbatterie abklemmen. Sicher‐
stellen, dass sämtliche Systeme
außer Betrieb sind, z. B. Diebstahl‐ warnanlage.
Wiederinbetriebnahme des
Fahrzeugs Wenn das Fahrzeug wieder in Betrieb
genommen wird:
■ Polklemme am Minuspol der Fahr‐ zeugbatterie anklemmen. Elektro‐
nik der elektrischen Fensterbetäti‐
gung aktivieren.
■ Reifendruck prüfen.
■ Scheibenwaschbehälter auffüllen.
■ Motorölstand kontrollieren.
■ Kühlmittelstand kontrollieren.
■ Gegebenenfalls Kennzeichen montieren.Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit dieser Aufgabe betrauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.

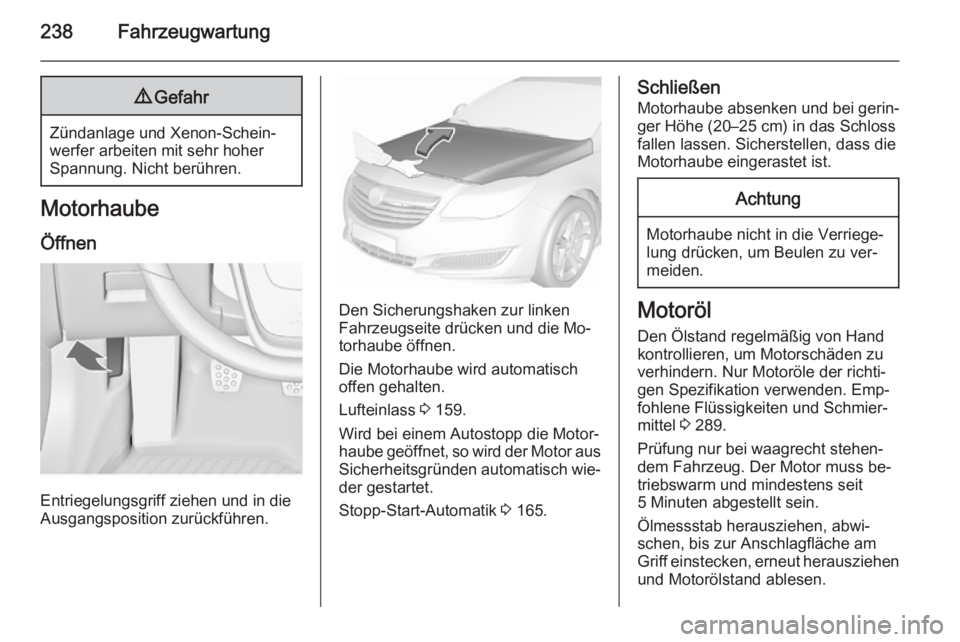

238Fahrzeugwartung9Gefahr
Zündanlage und Xenon-Schein‐
werfer arbeiten mit sehr hoher
Spannung. Nicht berühren.
Motorhaube
Öffnen
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die Mo‐ torhaube öffnen.
Die Motorhaube wird automatisch
offen gehalten.
Lufteinlass 3 159.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Stopp-Start-Automatik 3 165.
Schließen
Motorhaube absenken und bei gerin‐ ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu ver‐
meiden.
Motoröl
Den Ölstand regelmäßig von Hand
kontrollieren, um Motorschäden zu
verhindern. Nur Motoröle der richti‐
gen Spezifikation verwenden. Emp‐
fohlene Flüssigkeiten und Schmier‐
mittel 3 289.
Prüfung nur bei waagrecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit
5 Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen
und Motorölstand ablesen.
