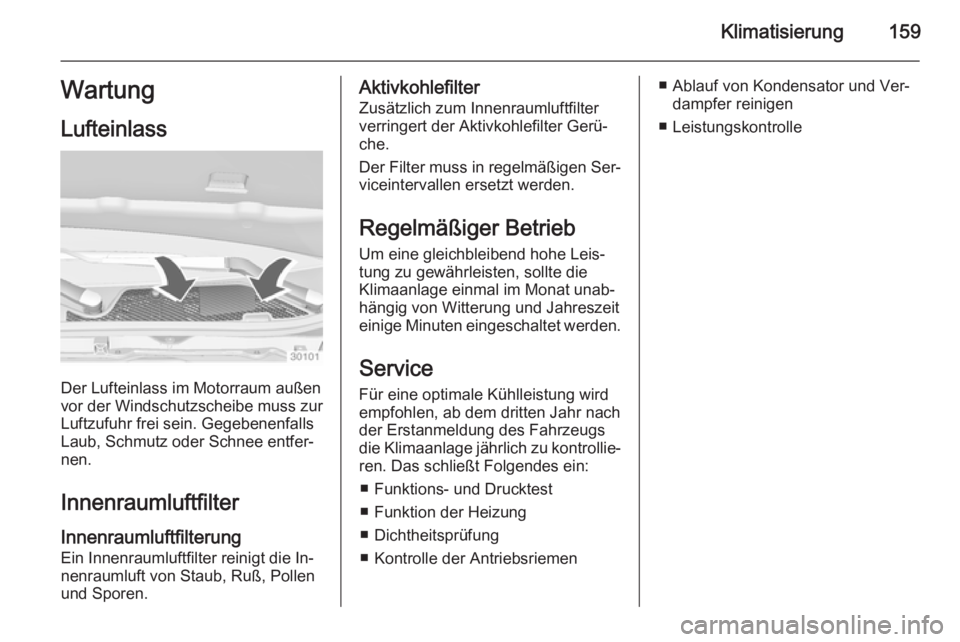

Klimatisierung159Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter
Innenraumluftfilterung Ein Innenraumluftfilter reinigt die In‐
nenraumluft von Staub, Ruß, Pollen
und Sporen.
Aktivkohlefilter
Zusätzlich zum Innenraumluftfilter
verringert der Aktivkohlefilter Gerü‐
che.
Der Filter muss in regelmäßigen Ser‐
viceintervallen ersetzt werden.
Regelmäßiger Betrieb
Um eine gleichbleibend hohe Leis‐
tung zu gewährleisten, sollte die
Klimaanlage einmal im Monat unab‐
hängig von Witterung und Jahreszeit
einige Minuten eingeschaltet werden.
Service
Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle

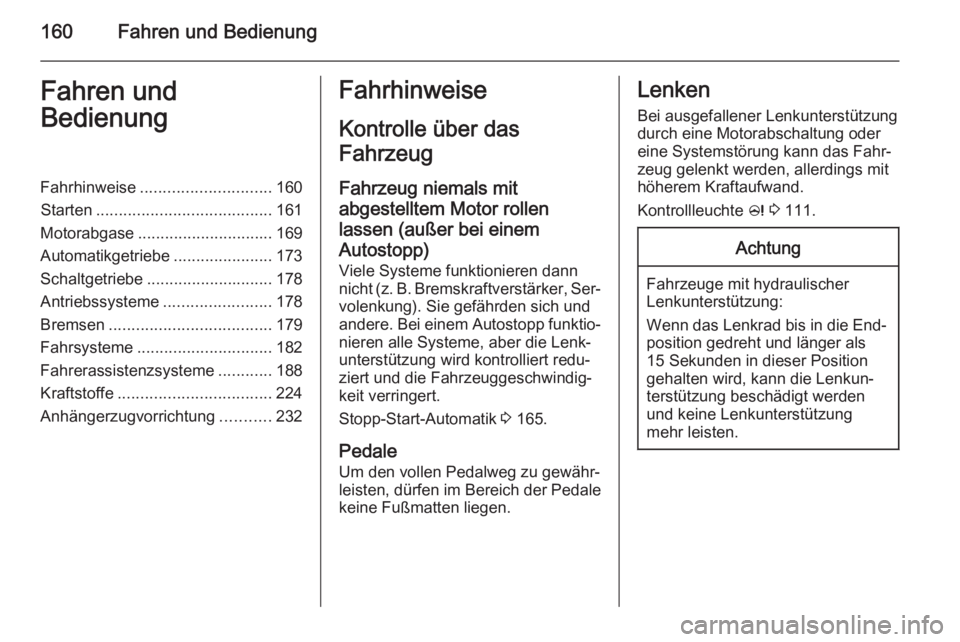

160Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 160
Starten ....................................... 161
Motorabgase .............................. 169
Automatikgetriebe ......................173
Schaltgetriebe ............................ 178
Antriebssysteme ........................178
Bremsen .................................... 179
Fahrsysteme .............................. 182
Fahrerassistenzsysteme ............188
Kraftstoffe .................................. 224
Anhängerzugvorrichtung ...........232Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei einem
Autostopp)
Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐ volenkung). Sie gefährden sich und
andere. Bei einem Autostopp funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐ ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 165.
Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.Lenken
Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 111.Achtung
Fahrzeuge mit hydraulischer
Lenkunterstützung:
Wenn das Lenkrad bis in die End‐ position gedreht und länger als
15 Sekunden in dieser Position
gehalten wird, kann die Lenkun‐ terstützung beschädigt werden
und keine Lenkunterstützung
mehr leisten.

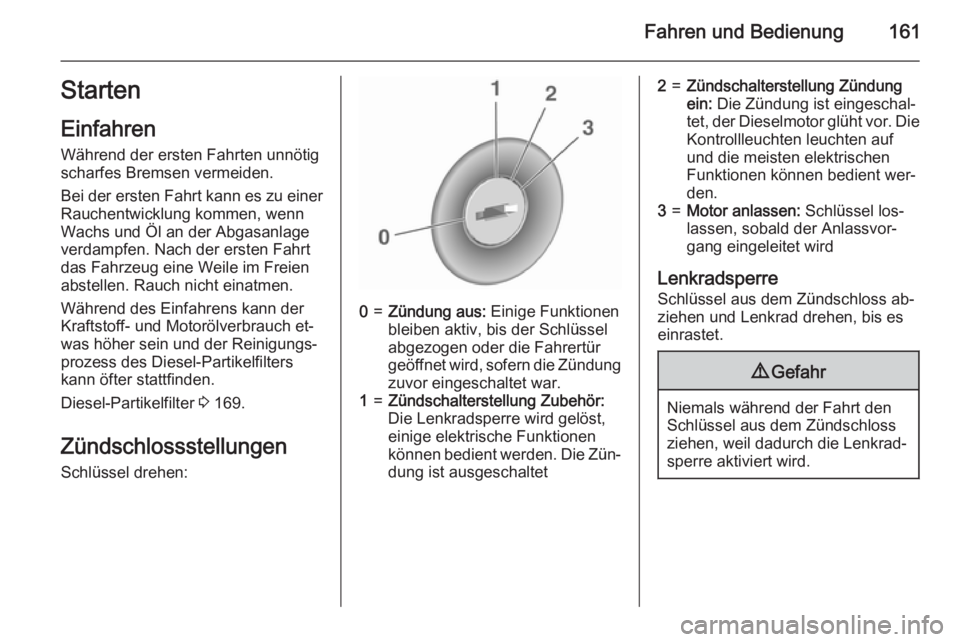

Fahren und Bedienung161Starten
Einfahren
Während der ersten Fahrten unnötig
scharfes Bremsen vermeiden.
Bei der ersten Fahrt kann es zu einer
Rauchentwicklung kommen, wenn
Wachs und Öl an der Abgasanlage
verdampfen. Nach der ersten Fahrt
das Fahrzeug eine Weile im Freien
abstellen. Rauch nicht einatmen.
Während des Einfahrens kann der
Kraftstoff- und Motorölverbrauch et‐
was höher sein und der Reinigungs‐
prozess des Diesel-Partikelfilters
kann öfter stattfinden.
Diesel-Partikelfilter 3 169.
Zündschlossstellungen Schlüssel drehen:0=Zündung aus: Einige Funktionen
bleiben aktiv, bis der Schlüssel
abgezogen oder die Fahrertür
geöffnet wird, sofern die Zündung zuvor eingeschaltet war.1=Zündschalterstellung Zubehör:
Die Lenkradsperre wird gelöst,
einige elektrische Funktionen
können bedient werden. Die Zün‐
dung ist ausgeschaltet2=Zündschalterstellung Zündung
ein: Die Zündung ist eingeschal‐
tet, der Dieselmotor glüht vor. Die
Kontrollleuchten leuchten auf
und die meisten elektrischen
Funktionen können bedient wer‐
den.3=Motor anlassen: Schlüssel los‐
lassen, sobald der Anlassvor‐
gang eingeleitet wird
Lenkradsperre
Schlüssel aus dem Zündschloss ab‐
ziehen und Lenkrad drehen, bis es
einrastet.
9 Gefahr
Niemals während der Fahrt den
Schlüssel aus dem Zündschloss
ziehen, weil dadurch die Lenkrad‐
sperre aktiviert wird.

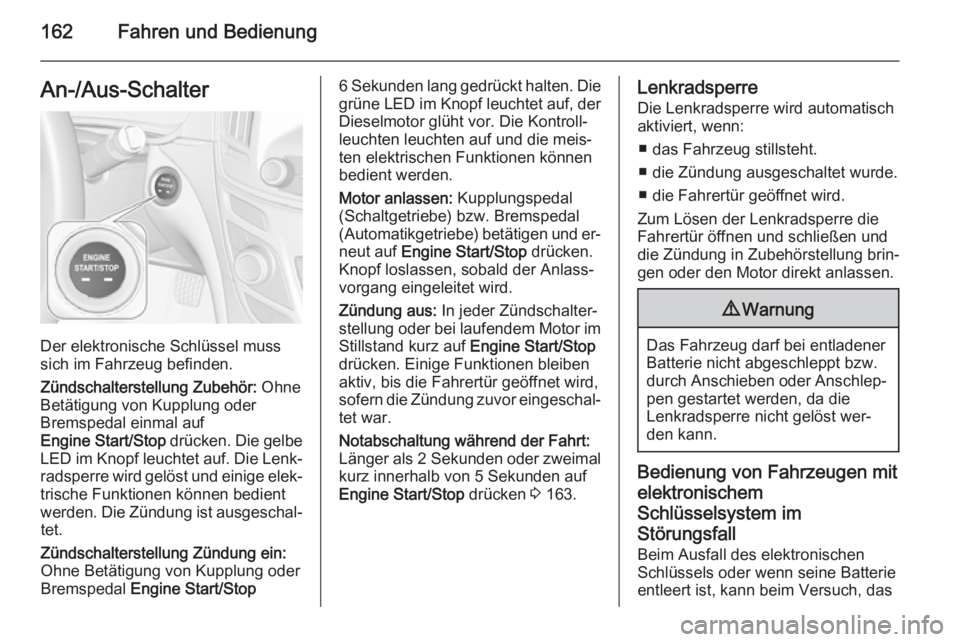

162Fahren und BedienungAn-/Aus-Schalter
Der elektronische Schlüssel muss
sich im Fahrzeug befinden.
Zündschalterstellung Zubehör: Ohne
Betätigung von Kupplung oder Bremspedal einmal auf
Engine Start/Stop drücken. Die gelbe
LED im Knopf leuchtet auf. Die Lenk‐
radsperre wird gelöst und einige elek‐ trische Funktionen können bedient
werden. Die Zündung ist ausgeschal‐ tet.
Zündschalterstellung Zündung ein:
Ohne Betätigung von Kupplung oder
Bremspedal Engine Start/Stop
6 Sekunden lang gedrückt halten. Die
grüne LED im Knopf leuchtet auf, der
Dieselmotor glüht vor. Die Kontroll‐
leuchten leuchten auf und die meis‐
ten elektrischen Funktionen können
bedient werden.
Motor anlassen: Kupplungspedal
(Schaltgetriebe) bzw. Bremspedal
(Automatikgetriebe) betätigen und er‐
neut auf Engine Start/Stop drücken.
Knopf loslassen, sobald der Anlass‐ vorgang eingeleitet wird.
Zündung aus: In jeder Zündschalter‐
stellung oder bei laufendem Motor im
Stillstand kurz auf Engine Start/Stop
drücken. Einige Funktionen bleiben
aktiv, bis die Fahrertür geöffnet wird,
sofern die Zündung zuvor eingeschal‐ tet war.
Notabschaltung während der Fahrt:
Länger als 2 Sekunden oder zweimal
kurz innerhalb von 5 Sekunden auf
Engine Start/Stop drücken 3 163.Lenkradsperre
Die Lenkradsperre wird automatisch aktiviert, wenn:
■ das Fahrzeug stillsteht.
■ die Zündung ausgeschaltet wurde. ■ die Fahrertür geöffnet wird.
Zum Lösen der Lenkradsperre die
Fahrertür öffnen und schließen und
die Zündung in Zubehörstellung brin‐
gen oder den Motor direkt anlassen.9 Warnung
Das Fahrzeug darf bei entladener
Batterie nicht abgeschleppt bzw.
durch Anschieben oder Anschlep‐ pen gestartet werden, da die
Lenkradsperre nicht gelöst wer‐
den kann.
Bedienung von Fahrzeugen mit
elektronischem
Schlüsselsystem im
Störungsfall
Beim Ausfall des elektronischen
Schlüssels oder wenn seine Batterie
entleert ist, kann beim Versuch, das

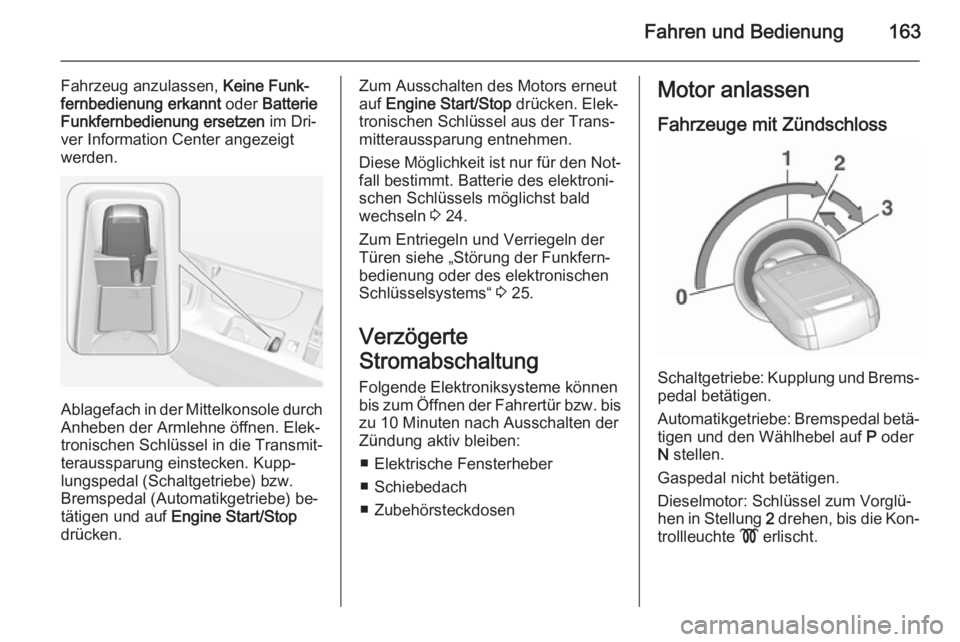

Fahren und Bedienung163
Fahrzeug anzulassen, Keine Funk‐
fernbedienung erkannt oder Batterie
Funkfernbedienung ersetzen im Dri‐
ver Information Center angezeigt
werden.
Ablagefach in der Mittelkonsole durch
Anheben der Armlehne öffnen. Elek‐
tronischen Schlüssel in die Transmit‐
teraussparung einstecken. Kupp‐
lungspedal (Schaltgetriebe) bzw.
Bremspedal (Automatikgetriebe) be‐
tätigen und auf Engine Start/Stop
drücken.
Zum Ausschalten des Motors erneut
auf Engine Start/Stop drücken. Elek‐
tronischen Schlüssel aus der Trans‐
mitteraussparung entnehmen.
Diese Möglichkeit ist nur für den Not‐ fall bestimmt. Batterie des elektroni‐
schen Schlüssels möglichst bald wechseln 3 24.
Zum Entriegeln und Verriegeln der Türen siehe „Störung der Funkfern‐
bedienung oder des elektronischen
Schlüsselsystems“ 3 25.
Verzögerte
Stromabschaltung
Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis zu 10 Minuten nach Ausschalten der
Zündung aktiv bleiben:
■ Elektrische Fensterheber
■ Schiebedach
■ ZubehörsteckdosenMotor anlassen
Fahrzeuge mit Zündschloss
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatikgetriebe: Bremspedal betä‐ tigen und den Wählhebel auf P oder
N stellen.
Gaspedal nicht betätigen.
Dieselmotor: Schlüssel zum Vorglü‐ hen in Stellung 2 drehen, bis die Kon‐
trollleuchte ! erlischt.

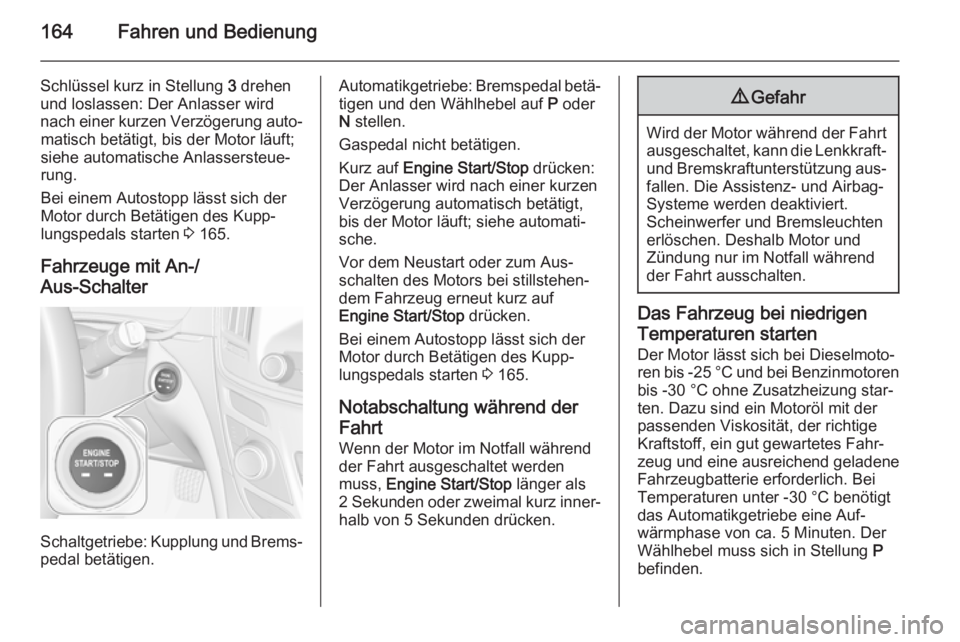

164Fahren und Bedienung
Schlüssel kurz in Stellung 3 drehen
und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐ matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten 3 165.
Fahrzeuge mit An-/
Aus-Schalter
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatikgetriebe: Bremspedal betä‐ tigen und den Wählhebel auf P oder
N stellen.
Gaspedal nicht betätigen.
Kurz auf Engine Start/Stop drücken:
Der Anlasser wird nach einer kurzen
Verzögerung automatisch betätigt, bis der Motor läuft; siehe automati‐
sche.
Vor dem Neustart oder zum Aus‐ schalten des Motors bei stillstehen‐
dem Fahrzeug erneut kurz auf
Engine Start/Stop drücken.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten 3 165.
Notabschaltung während der
Fahrt
Wenn der Motor im Notfall während
der Fahrt ausgeschaltet werden
muss, Engine Start/Stop länger als
2 Sekunden oder zweimal kurz inner‐
halb von 5 Sekunden drücken.9 Gefahr
Wird der Motor während der Fahrt
ausgeschaltet, kann die Lenkkraft- und Bremskraftunterstützung aus‐fallen. Die Assistenz- und Airbag-
Systeme werden deaktiviert.
Scheinwerfer und Bremsleuchten
erlöschen. Deshalb Motor und
Zündung nur im Notfall während
der Fahrt ausschalten.
Das Fahrzeug bei niedrigen
Temperaturen starten Der Motor lässt sich bei Dieselmoto‐
ren bis -25 °C und bei Benzinmotoren
bis -30 °C ohne Zusatzheizung star‐
ten. Dazu sind ein Motoröl mit der passenden Viskosität, der richtigeKraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene
Fahrzeugbatterie erforderlich. Bei
Temperaturen unter -30 °C benötigt
das Automatikgetriebe eine Auf‐
wärmphase von ca. 5 Minuten. Der
Wählhebel muss sich in Stellung P
befinden.

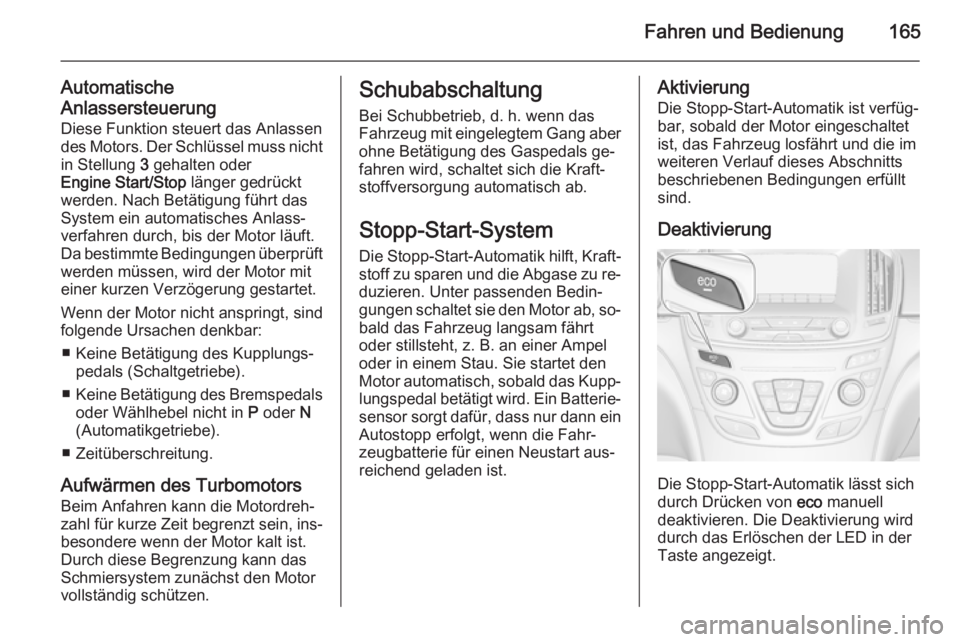

Fahren und Bedienung165
Automatische
Anlassersteuerung Diese Funktion steuert das Anlassen
des Motors. Der Schlüssel muss nicht
in Stellung 3 gehalten oder
Engine Start/Stop länger gedrückt
werden. Nach Betätigung führt das System ein automatisches Anlass‐
verfahren durch, bis der Motor läuft.
Da bestimmte Bedingungen überprüft
werden müssen, wird der Motor mit
einer kurzen Verzögerung gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
■ Keine Betätigung des Kupplungs‐ pedals (Schaltgetriebe).
■ Keine Betätigung des Bremspedals
oder Wählhebel nicht in P oder N
(Automatikgetriebe).
■ Zeitüberschreitung.
Aufwärmen des Turbomotors
Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein, ins‐
besondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals ge‐
fahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu re‐
duzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab, so‐ bald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐
lungspedal betätigt wird. Ein Batterie‐
sensor sorgt dafür, dass nur dann ein Autostopp erfolgt, wenn die Fahr‐
zeugbatterie für einen Neustart aus‐
reichend geladen ist.Aktivierung
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.
Deaktivierung
Die Stopp-Start-Automatik lässt sich
durch Drücken von eco manuell
deaktivieren. Die Deaktivierung wird
durch das Erlöschen der LED in der
Taste angezeigt.

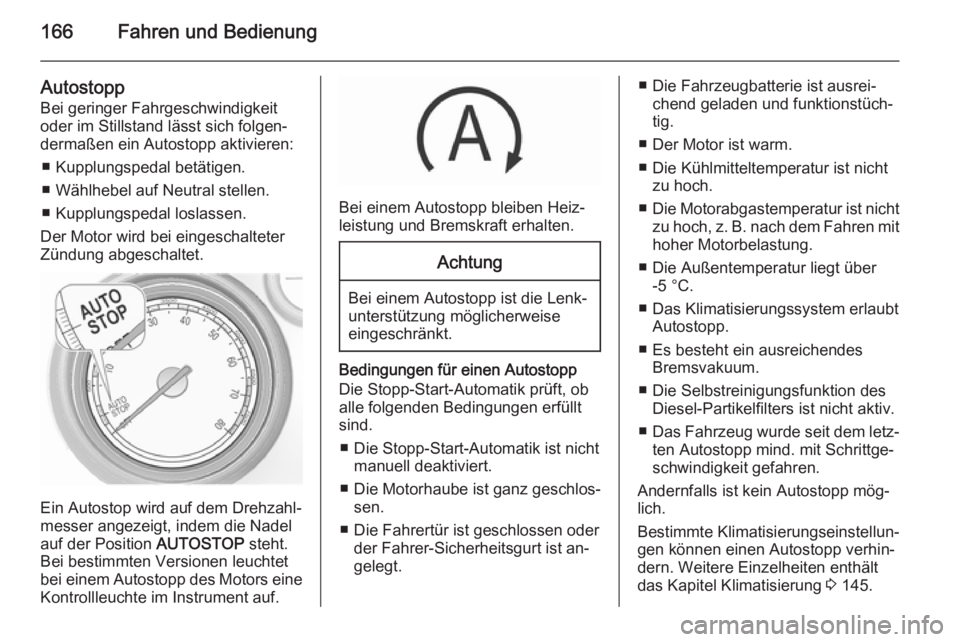

166Fahren und Bedienung
Autostopp
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostopp aktivieren:
■ Kupplungspedal betätigen.
■ Wählhebel auf Neutral stellen.
■ Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Ein Autostop wird auf dem Drehzahl‐
messer angezeigt, indem die Nadel
auf der Position AUTOSTOP steht.
Bei bestimmten Versionen leuchtet bei einem Autostopp des Motors eine Kontrollleuchte im Instrument auf.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Achtung
Bei einem Autostopp ist die Lenk‐
unterstützung möglicherweise
eingeschränkt.
Bedingungen für einen Autostopp
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind.
■ Die Stopp-Start-Automatik ist nicht manuell deaktiviert.
■ Die Motorhaube ist ganz geschlos‐ sen.
■ Die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt ist an‐
gelegt.
■ Die Fahrzeugbatterie ist ausrei‐ chend geladen und funktionstüch‐
tig.
■ Der Motor ist warm.
■ Die Kühlmitteltemperatur ist nicht zu hoch.
■ Die Motorabgastemperatur ist nicht
zu hoch, z. B. nach dem Fahren mit
hoher Motorbelastung.
■ Die Außentemperatur liegt über -5 °C.
■ Das Klimatisierungssystem erlaubt Autostopp.
■ Es besteht ein ausreichendes Bremsvakuum.
■ Die Selbstreinigungsfunktion des Diesel-Partikelfilters ist nicht aktiv.
■ Das Fahrzeug wurde seit dem letz‐
ten Autostopp mind. mit Schrittge‐
schwindigkeit gefahren.
Andernfalls ist kein Autostopp mög‐
lich.
Bestimmte Klimatisierungseinstellun‐
gen können einen Autostopp verhin‐
dern. Weitere Einzelheiten enthält
das Kapitel Klimatisierung 3 145.
