2015.5 OPEL INSIGNIA Betriebsanleitung (in German)

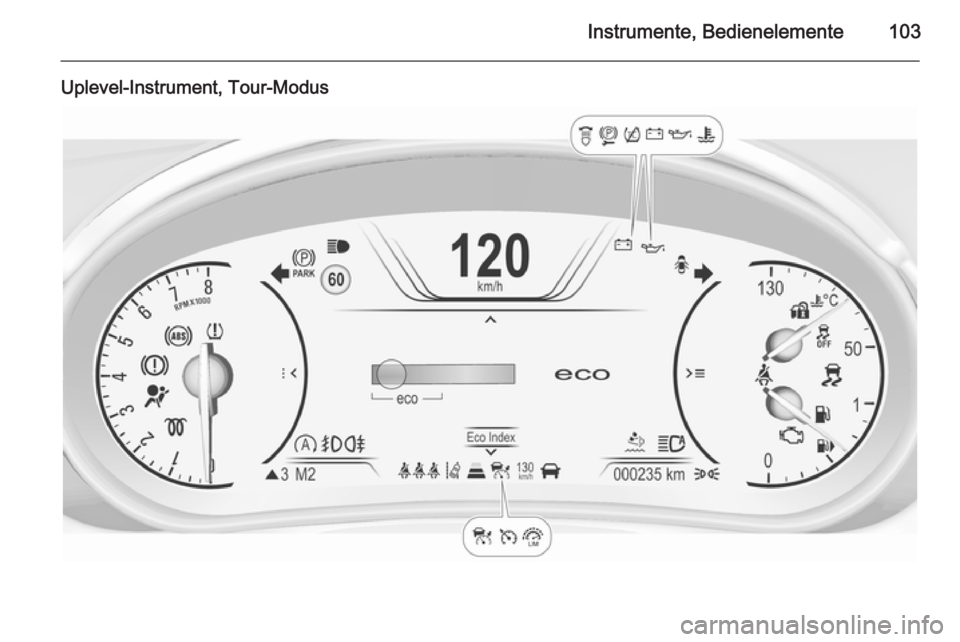

Instrumente, Bedienelemente103
Uplevel-Instrument, Tour-Modus

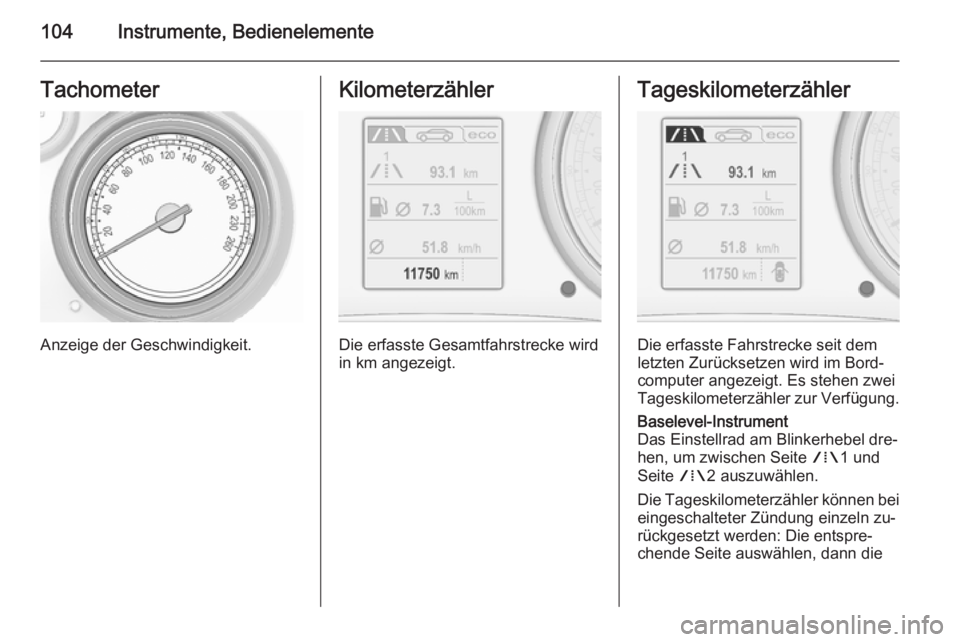

104Instrumente, BedienelementeTachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Die erfasste Fahrstrecke seit dem
letzten Zurücksetzen wird im Bord‐ computer angezeigt. Es stehen zwei
Tageskilometerzähler zur Verfügung.
Baselevel-Instrument
Das Einstellrad am Blinkerhebel dre‐
hen, um zwischen Seite W1 und
Seite W2 auszuwählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln zu‐
rückgesetzt werden: Die entspre‐
chende Seite auswählen, dann die

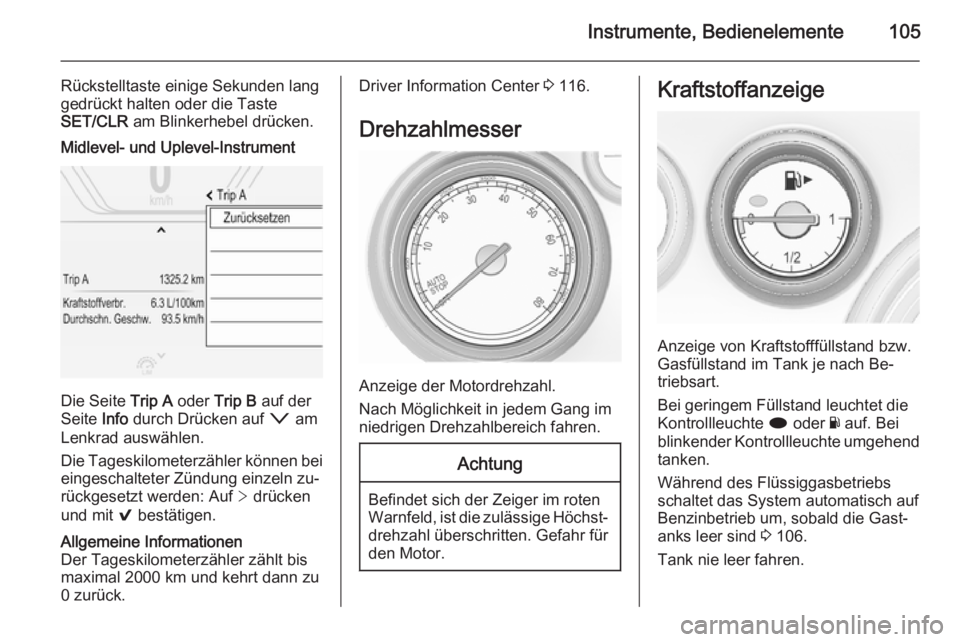

Instrumente, Bedienelemente105
Rückstelltaste einige Sekunden lang
gedrückt halten oder die Taste
SET/CLR am Blinkerhebel drücken.Midlevel- und Uplevel-Instrument
Die Seite Trip A oder Trip B auf der
Seite Info durch Drücken auf o am
Lenkrad auswählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln zu‐
rückgesetzt werden: Auf > drücken
und mit 9 bestätigen.
Allgemeine Informationen
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.Driver Information Center 3 116.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasfüllstand im Tank je nach Be‐
triebsart.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i oder Y auf. Bei
blinkender Kontrollleuchte umgehend
tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 106.
Tank nie leer fahren.

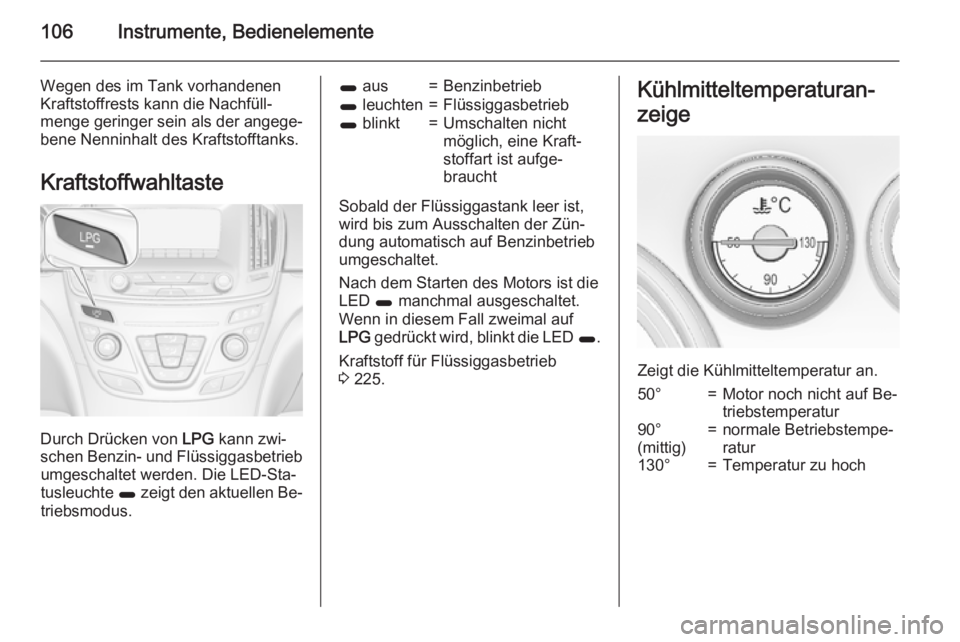

106Instrumente, Bedienelemente
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
Durch Drücken von LPG kann zwi‐
schen Benzin- und Flüssiggasbetrieb umgeschaltet werden. Die LED-Sta‐
tusleuchte 1 zeigt den aktuellen Be‐
triebsmodus.
1 aus=Benzinbetrieb1 leuchten=Flüssiggasbetrieb1 blinkt=Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
braucht
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Nach dem Starten des Motors ist die
LED 1 manchmal ausgeschaltet.
Wenn in diesem Fall zweimal auf
LPG gedrückt wird, blinkt die LED 1.
Kraftstoff für Flüssiggasbetrieb 3 225.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50°=Motor noch nicht auf Be‐
triebstemperatur90°
(mittig)=normale Betriebstempe‐
ratur130°=Temperatur zu hoch

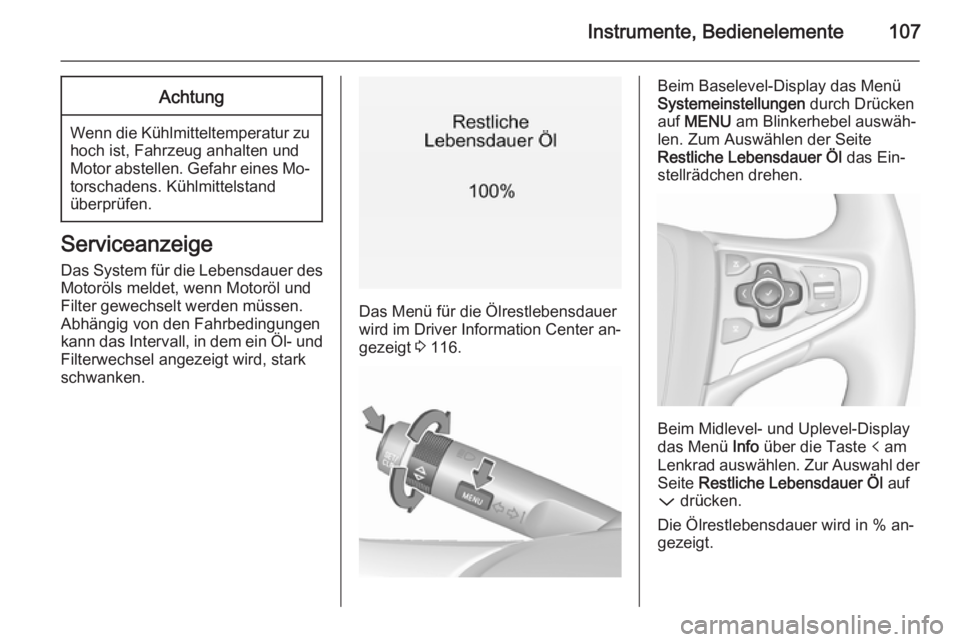

Instrumente, Bedienelemente107Achtung
Wenn die Kühlmitteltemperatur zuhoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Das Menü für die Ölrestlebensdauer
wird im Driver Information Center an‐
gezeigt 3 116.
Beim Baselevel-Display das Menü
Systemeinstellungen durch Drücken
auf MENU am Blinkerhebel auswäh‐
len. Zum Auswählen der Seite
Restliche Lebensdauer Öl das Ein‐
stellrädchen drehen.
Beim Midlevel- und Uplevel-Display
das Menü Info über die Taste p am
Lenkrad auswählen. Zur Auswahl der
Seite Restliche Lebensdauer Öl auf
P drücken.
Die Ölrestlebensdauer wird in % an‐
gezeigt.

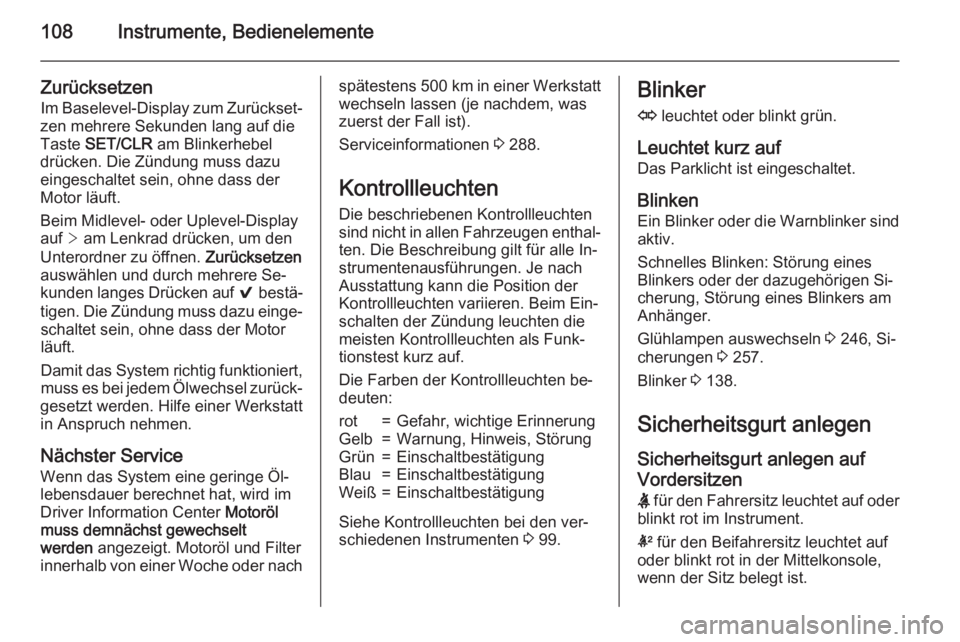

108Instrumente, Bedienelemente
ZurücksetzenIm Baselevel-Display zum Zurückset‐
zen mehrere Sekunden lang auf die
Taste SET/CLR am Blinkerhebel
drücken. Die Zündung muss dazu
eingeschaltet sein, ohne dass der
Motor läuft.
Beim Midlevel- oder Uplevel-Display
auf > am Lenkrad drücken, um den
Unterordner zu öffnen. Zurücksetzen
auswählen und durch mehrere Se‐
kunden langes Drücken auf 9 bestä‐
tigen. Die Zündung muss dazu einge‐ schaltet sein, ohne dass der Motor
läuft.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐
gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center Motoröl
muss demnächst gewechselt
werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nachspätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was zuerst der Fall ist).
Serviceinformationen 3 288.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung kann die Position der
Kontrollleuchten variieren. Beim Ein‐
schalten der Zündung leuchten die
meisten Kontrollleuchten als Funk‐
tionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot=Gefahr, wichtige ErinnerungGelb=Warnung, Hinweis, StörungGrün=EinschaltbestätigungBlau=EinschaltbestätigungWeiß=Einschaltbestätigung
Siehe Kontrollleuchten bei den ver‐
schiedenen Instrumenten 3 99.
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz auf Das Parklicht ist eingeschaltet.
Blinken Ein Blinker oder die Warnblinker sind
aktiv.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen Si‐
cherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 246, Si‐
cherungen 3 257.
Blinker 3 138.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot im Instrument.
k für den Beifahrersitz leuchtet auf
oder blinkt rot in der Mittelkonsole,
wenn der Sitz belegt ist.

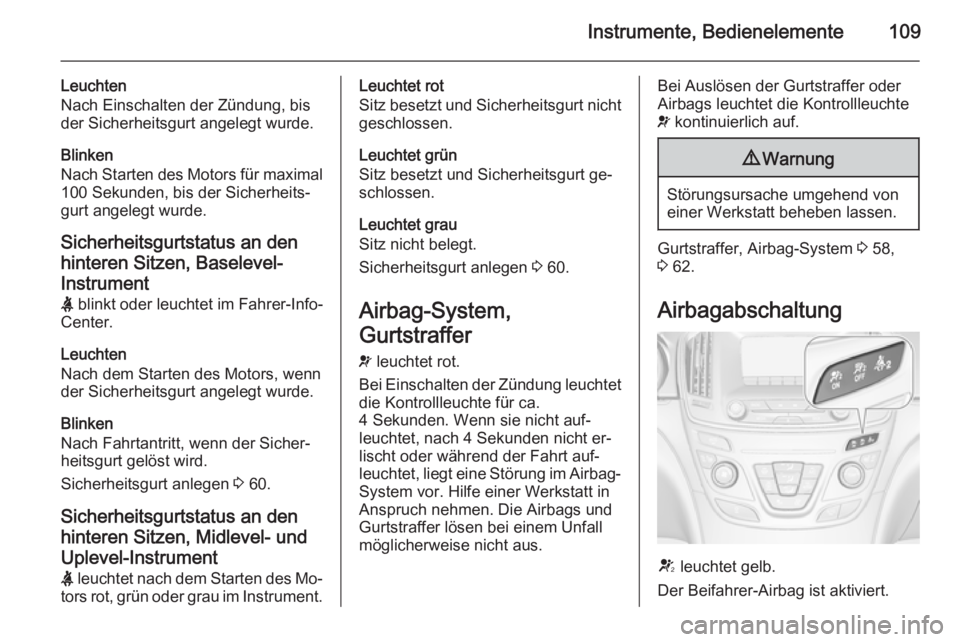

Instrumente, Bedienelemente109
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach Starten des Motors für maximal 100 Sekunden, bis der Sicherheits‐
gurt angelegt wurde.
Sicherheitsgurtstatus an den
hinteren Sitzen, Baselevel-
Instrument X blinkt oder leuchtet im Fahrer-Info-
Center.
Leuchten
Nach dem Starten des Motors, wenn
der Sicherheitsgurt angelegt wurde.
Blinken
Nach Fahrtantritt, wenn der Sicher‐
heitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 60.
Sicherheitsgurtstatus an den hinteren Sitzen, Midlevel- und
Uplevel-Instrument
X leuchtet nach dem Starten des Mo‐
tors rot, grün oder grau im Instrument.Leuchtet rot
Sitz besetzt und Sicherheitsgurt nicht
geschlossen.
Leuchtet grün
Sitz besetzt und Sicherheitsgurt ge‐
schlossen.
Leuchtet grau
Sitz nicht belegt.
Sicherheitsgurt anlegen 3 60.
Airbag-System,
Gurtstraffer v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn sie nicht auf‐ leuchtet, nach 4 Sekunden nicht er‐
lischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung im Airbag- System vor. Hilfe einer Werkstatt in
Anspruch nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus.Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 58,
3 62.
Airbagabschaltung
V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.

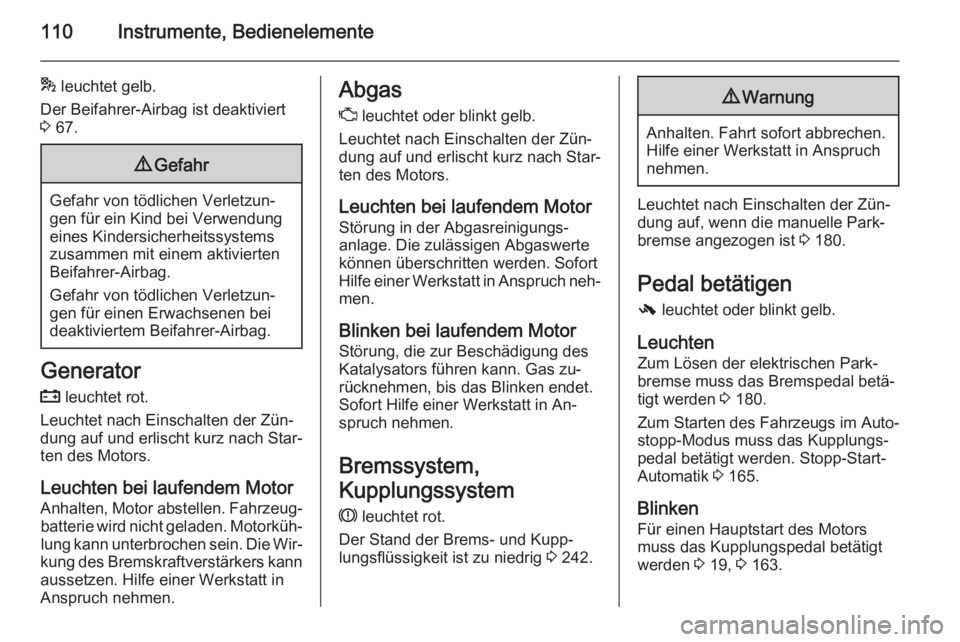

110Instrumente, Bedienelemente
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 67.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAnhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Gas zu‐
rücknehmen, bis das Blinken endet.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.
Bremssystem,
Kupplungssystem R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 242.9
Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 180.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten
Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 180.
Zum Starten des Fahrzeugs im Auto‐ stopp-Modus muss das Kupplungs‐
pedal betätigt werden. Stopp-Start- Automatik 3 165.
Blinken
Für einen Hauptstart des Motors
muss das Kupplungspedal betätigt
werden 3 19, 3 163.
