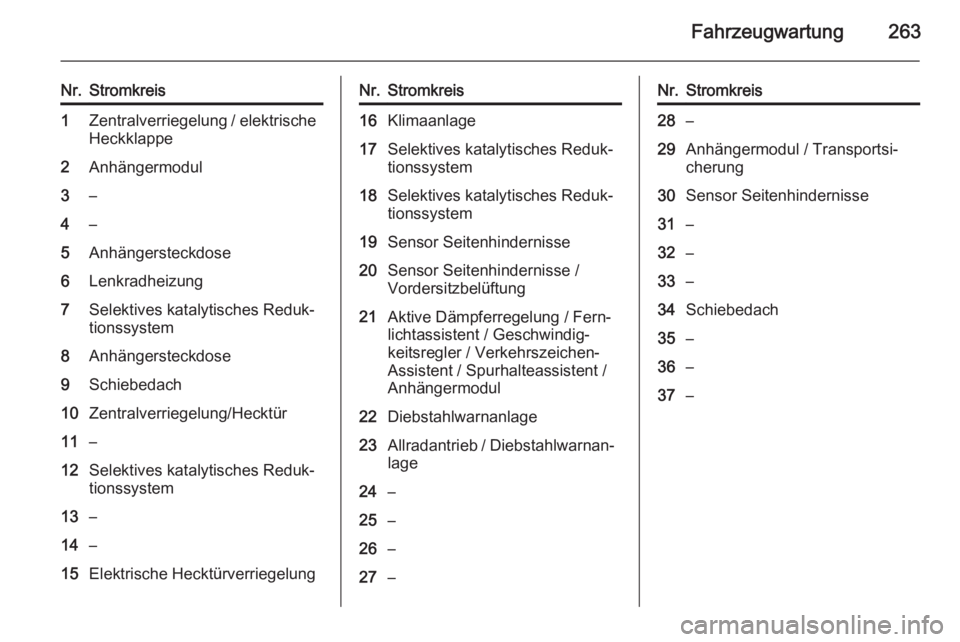

Fahrzeugwartung263
Nr.Stromkreis1Zentralverriegelung / elektrischeHeckklappe2Anhängermodul3–4–5Anhängersteckdose6Lenkradheizung7Selektives katalytisches Reduk‐
tionssystem8Anhängersteckdose9Schiebedach10Zentralverriegelung/Hecktür11–12Selektives katalytisches Reduk‐
tionssystem13–14–15Elektrische HecktürverriegelungNr.Stromkreis16Klimaanlage17Selektives katalytisches Reduk‐
tionssystem18Selektives katalytisches Reduk‐
tionssystem19Sensor Seitenhindernisse20Sensor Seitenhindernisse /
Vordersitzbelüftung21Aktive Dämpferregelung / Fern‐
lichtassistent / Geschwindig‐
keitsregler / Verkehrszeichen-
Assistent / Spurhalteassistent /
Anhängermodul22Diebstahlwarnanlage23Allradantrieb / Diebstahlwarnan‐
lage24–25–26–27–Nr.Stromkreis28–29Anhängermodul / Transportsi‐
cherung30Sensor Seitenhindernisse31–32–33–34Schiebedach35–36–37–

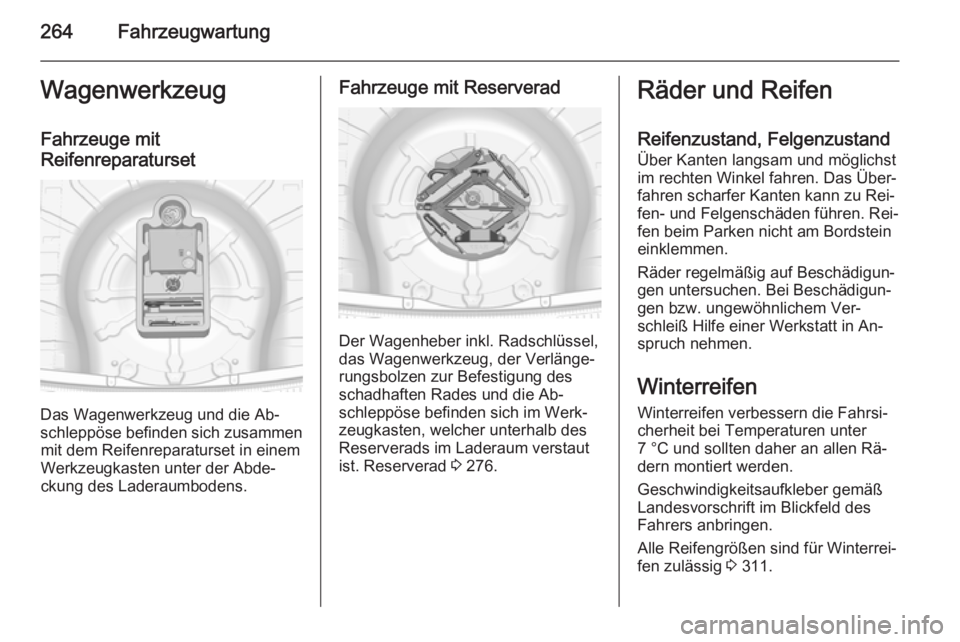

264FahrzeugwartungWagenwerkzeugFahrzeuge mit
Reifenreparaturset
Das Wagenwerkzeug und die Ab‐
schleppöse befinden sich zusammen mit dem Reifenreparaturset in einem
Werkzeugkasten unter der Abde‐
ckung des Laderaumbodens.
Fahrzeuge mit Reserverad
Der Wagenheber inkl. Radschlüssel,
das Wagenwerkzeug, der Verlänge‐ rungsbolzen zur Befestigung des
schadhaften Rades und die Ab‐
schleppöse befinden sich im Werk‐
zeugkasten, welcher unterhalb des
Reserverads im Laderaum verstaut
ist. Reserverad 3 276.
Räder und Reifen
Reifenzustand, FelgenzustandÜber Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐ gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐ cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 311.

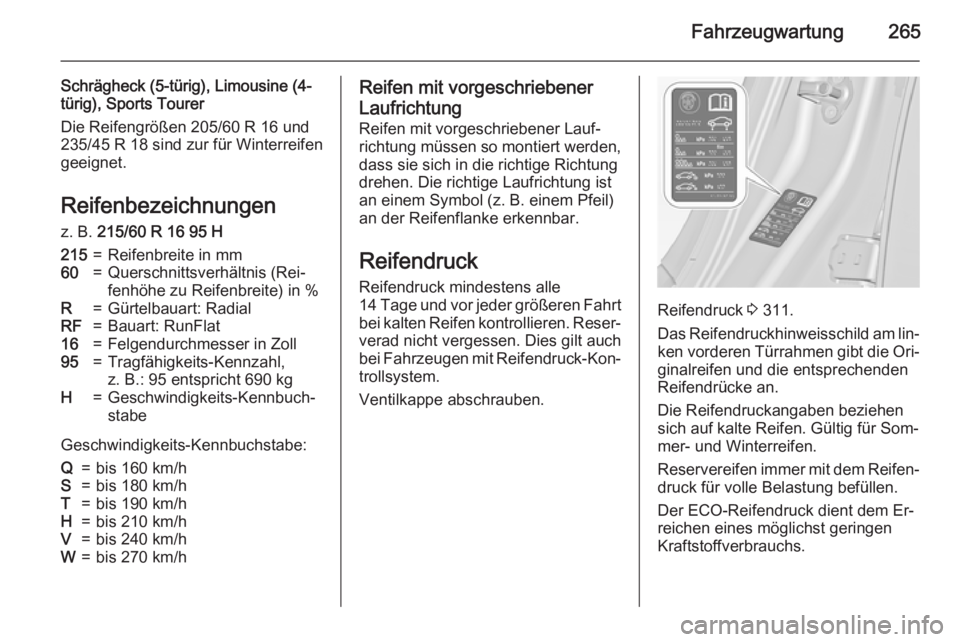

Fahrzeugwartung265
Schrägheck (5-türig), Limousine (4-
türig), Sports Tourer
Die Reifengrößen 205/60 R 16 und 235/45 R 18 sind zur für Winterreifen
geeignet.
Reifenbezeichnungen z. B. 215/60 R 16 95 H215=Reifenbreite in mm60=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat16=Felgendurchmesser in Zoll95=Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH=Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/hReifen mit vorgeschriebener
Laufrichtung Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-Kon‐
trollsystem.
Ventilkappe abschrauben.
Reifendruck 3 311.
Das Reifendruckhinweisschild am lin‐
ken vorderen Türrahmen gibt die Ori‐ ginalreifen und die entsprechenden
Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.

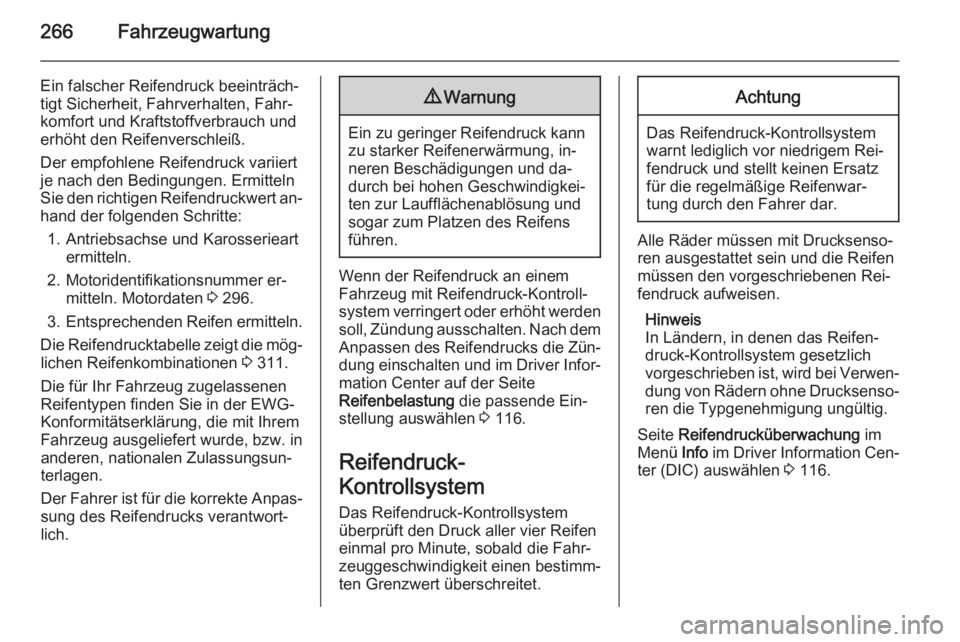

266Fahrzeugwartung
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert an‐
hand der folgenden Schritte:
1. Antriebsachse und Karosserieart ermitteln.
2. Motoridentifikationsnummer er‐ mitteln. Motordaten 3 296.
3. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 311.
Die für Ihr Fahrzeug zugelassenen Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden soll, Zündung ausschalten. Nach dem
Anpassen des Reifendrucks die Zün‐
dung einschalten und im Driver Infor‐
mation Center auf der Seite
Reifenbelastung die passende Ein‐
stellung auswählen 3 116.
Reifendruck-
Kontrollsystem Das Reifendruck-Kontrollsystemüberprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.
Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Seite Reifendrucküberwachung im
Menü Info im Driver Information Cen‐
ter (DIC) auswählen 3 116.

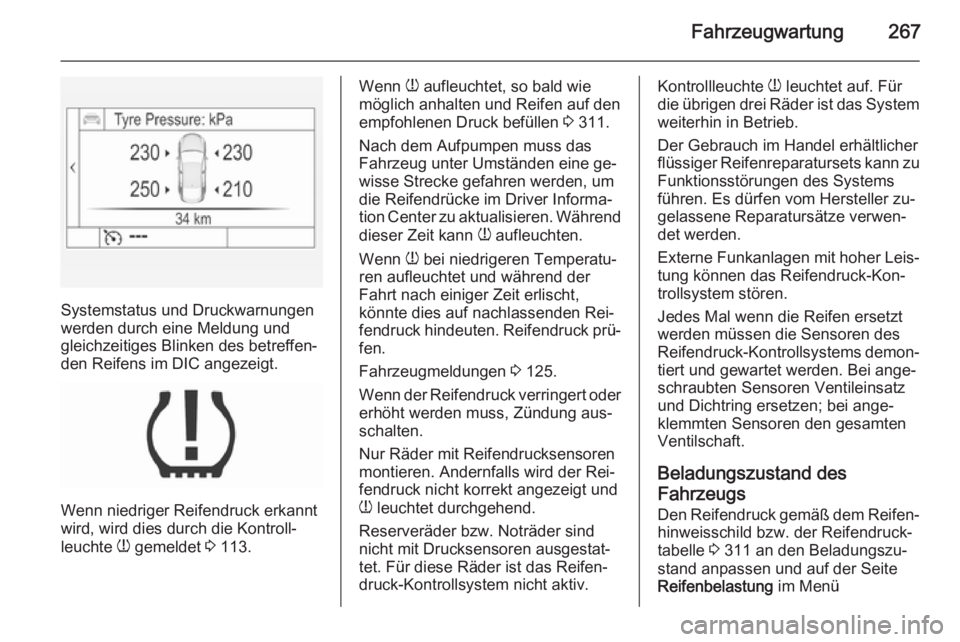

Fahrzeugwartung267
Systemstatus und Druckwarnungen
werden durch eine Meldung und
gleichzeitiges Blinken des betreffen‐ den Reifens im DIC angezeigt.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 113.
Wenn
w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 311.
Nach dem Aufpumpen muss das
Fahrzeug unter Umständen eine ge‐
wisse Strecke gefahren werden, um
die Reifendrücke im Driver Informa‐ tion Center zu aktualisieren. Während
dieser Zeit kann w aufleuchten.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt,
könnte dies auf nachlassenden Rei‐
fendruck hindeuten. Reifendruck prü‐
fen.
Fahrzeugmeldungen 3 125.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Räder ist das Reifen‐
druck-Kontrollsystem nicht aktiv.Kontrollleuchte w leuchtet auf. Für
die übrigen drei Räder ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-Kon‐
trollsystem stören.
Jedes Mal wenn die Reifen ersetzt
werden müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Bei ange‐
schraubten Sensoren Ventileinsatz
und Dichtring ersetzen; bei ange‐ klemmten Sensoren den gesamten
Ventilschaft.
Beladungszustand des Fahrzeugs Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 311 an den Beladungszu‐
stand anpassen und auf der Seite
Reifenbelastung im Menü

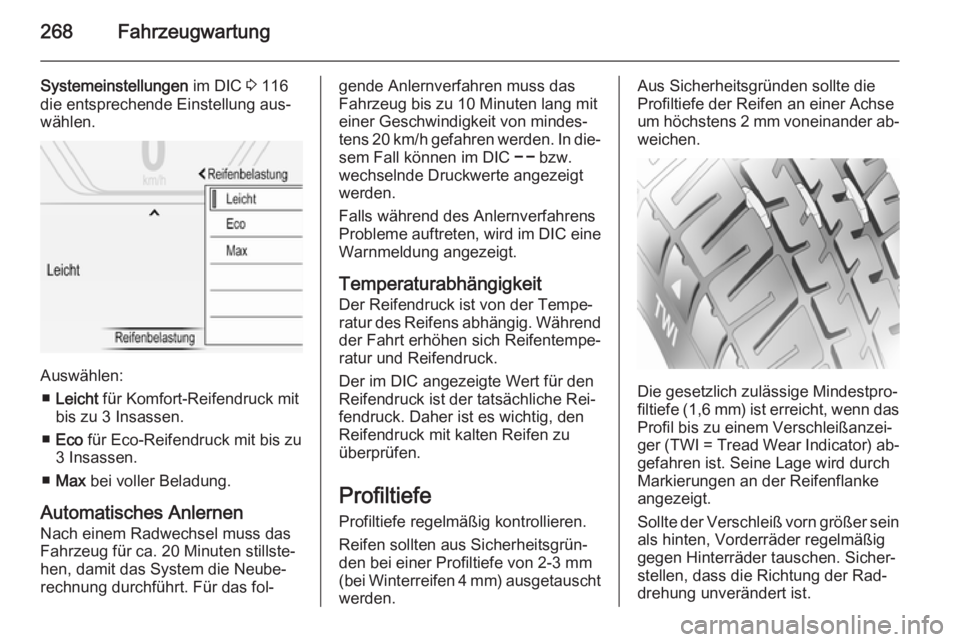

268Fahrzeugwartung
Systemeinstellungen im DIC 3 116
die entsprechende Einstellung aus‐
wählen.
Auswählen:
■ Leicht für Komfort-Reifendruck mit
bis zu 3 Insassen.
■ Eco für Eco-Reifendruck mit bis zu
3 Insassen.
■ Max bei voller Beladung.
Automatisches Anlernen Nach einem Radwechsel muss das
Fahrzeug für ca. 20 Minuten stillste‐ hen, damit das System die Neube‐
rechnung durchführt. Für das fol‐
gende Anlernverfahren muss das
Fahrzeug bis zu 10 Minuten lang mit
einer Geschwindigkeit von mindes‐
tens 20 km/h gefahren werden. In die‐
sem Fall können im DIC $ bzw.
wechselnde Druckwerte angezeigt werden.
Falls während des Anlernverfahrens
Probleme auftreten, wird im DIC eine Warnmeldung angezeigt.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck.
Der im DIC angezeigte Wert für den Reifendruck ist der tatsächliche Rei‐
fendruck. Daher ist es wichtig, den
Reifendruck mit kalten Reifen zu
überprüfen.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht
werden.Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander ab‐ weichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Seine Lage wird durch Markierungen an der Reifenflanke
angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der Rad‐
drehung unverändert ist.

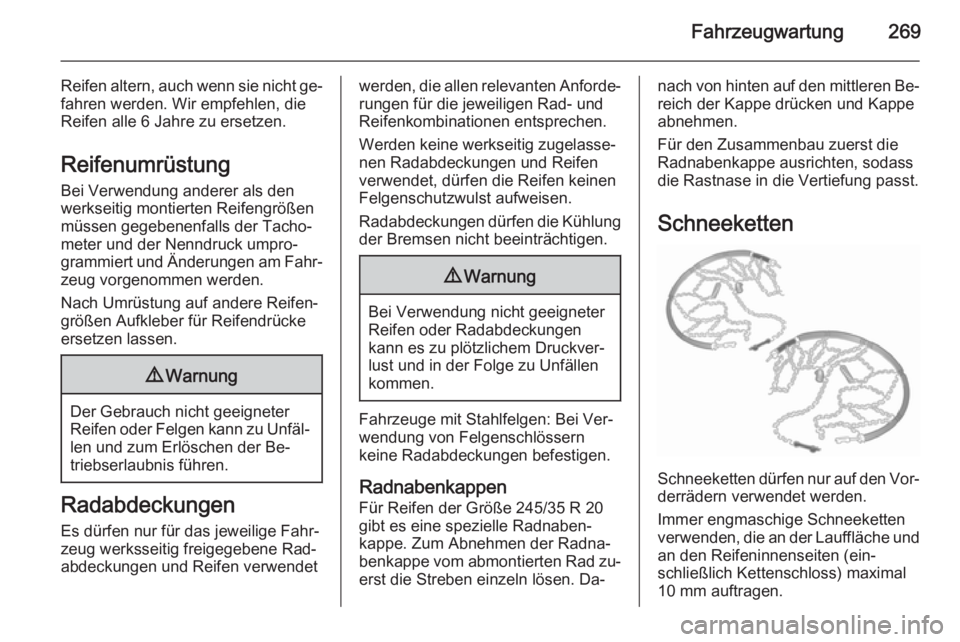

Fahrzeugwartung269
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene Rad‐
abdeckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- und
Reifenkombinationen entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei Ver‐
wendung von Felgenschlössern
keine Radabdeckungen befestigen.
Radnabenkappen Für Reifen der Größe 245/35 R 20
gibt es eine spezielle Radnaben‐
kappe. Zum Abnehmen der Radna‐
benkappe vom abmontierten Rad zu‐
erst die Streben einzeln lösen. Da‐
nach von hinten auf den mittleren Be‐ reich der Kappe drücken und Kappe
abnehmen.
Für den Zusammenbau zuerst die
Radnabenkappe ausrichten, sodass
die Rastnase in die Vertiefung passt.
Schneeketten
Schneeketten dürfen nur auf den Vor‐
derrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und an den Reifeninnenseiten (ein‐
schließlich Kettenschloss) maximal
10 mm auftragen.

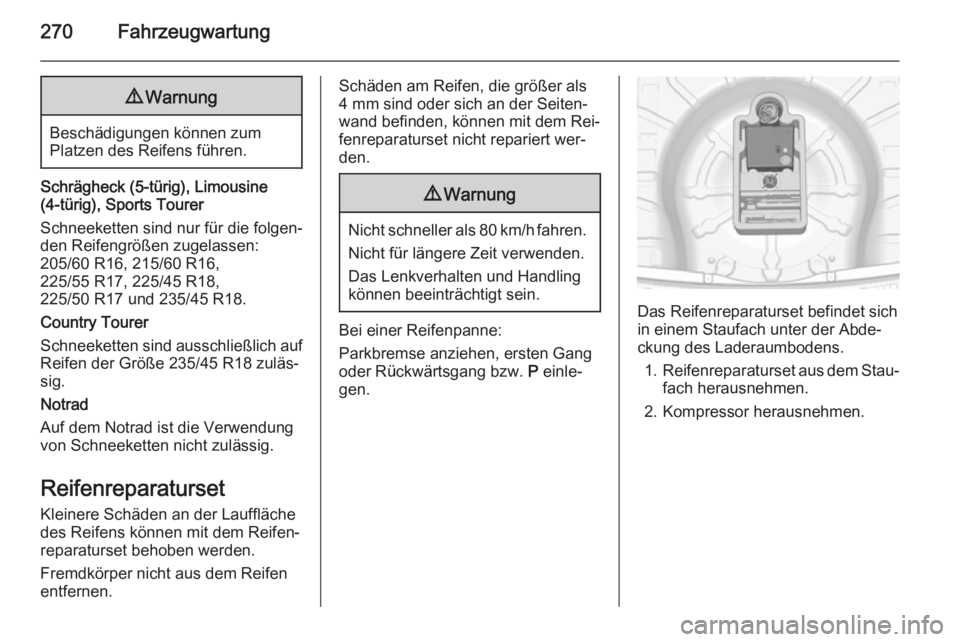

270Fahrzeugwartung9Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schrägheck (5-türig), Limousine
(4-türig), Sports Tourer
Schneeketten sind nur für die folgen‐
den Reifengrößen zugelassen:
205/60 R16, 215/60 R16,
225/55 R17, 225/45 R18,
225/50 R17 und 235/45 R18.
Country Tourer
Schneeketten sind ausschließlich auf
Reifen der Größe 235/45 R18 zuläs‐
sig.
Notrad
Auf dem Notrad ist die Verwendung von Schneeketten nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als
4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem Rei‐
fenreparaturset nicht repariert wer‐
den.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht für längere Zeit verwenden.
Das Lenkverhalten und Handling
können beeinträchtigt sein.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Das Reifenreparaturset befindet sich in einem Staufach unter der Abde‐ckung des Laderaumbodens.
1. Reifenreparaturset aus dem Stau‐
fach herausnehmen.
2. Kompressor herausnehmen.
