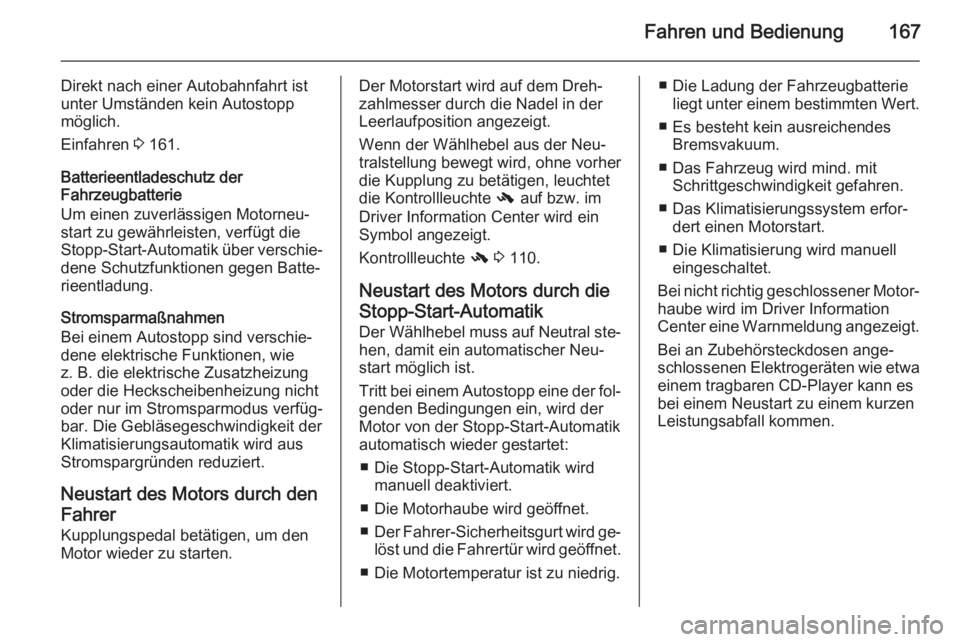

Fahren und Bedienung167
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 161.
Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen Batte‐
rieentladung.
Stromsparmaßnahmen
Bei einem Autostopp sind verschie‐ dene elektrische Funktionen, wie
z. B. die elektrische Zusatzheizung
oder die Heckscheibenheizung nicht
oder nur im Stromsparmodus verfüg‐
bar. Die Gebläsegeschwindigkeit der
Klimatisierungsautomatik wird aus Stromspargründen reduziert.
Neustart des Motors durch den
Fahrer Kupplungspedal betätigen, um den
Motor wieder zu starten.Der Motorstart wird auf dem Dreh‐
zahlmesser durch die Nadel in der
Leerlaufposition angezeigt.
Wenn der Wählhebel aus der Neu‐
tralstellung bewegt wird, ohne vorher
die Kupplung zu betätigen, leuchtet
die Kontrollleuchte - auf bzw. im
Driver Information Center wird ein
Symbol angezeigt.
Kontrollleuchte - 3 110.
Neustart des Motors durch die
Stopp-Start-Automatik Der Wählhebel muss auf Neutral ste‐hen, damit ein automatischer Neu‐
start möglich ist.
Tritt bei einem Autostopp eine der fol‐
genden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:
■ Die Stopp-Start-Automatik wird manuell deaktiviert.
■ Die Motorhaube wird geöffnet.
■ Der Fahrer-Sicherheitsgurt wird ge‐
löst und die Fahrertür wird geöffnet.
■ Die Motortemperatur ist zu niedrig.■ Die Ladung der Fahrzeugbatterie liegt unter einem bestimmten Wert.
■ Es besteht kein ausreichendes Bremsvakuum.
■ Das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren.
■ Das Klimatisierungssystem erfor‐ dert einen Motorstart.
■ Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐ schlossenen Elektrogeräten wie etwa einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.

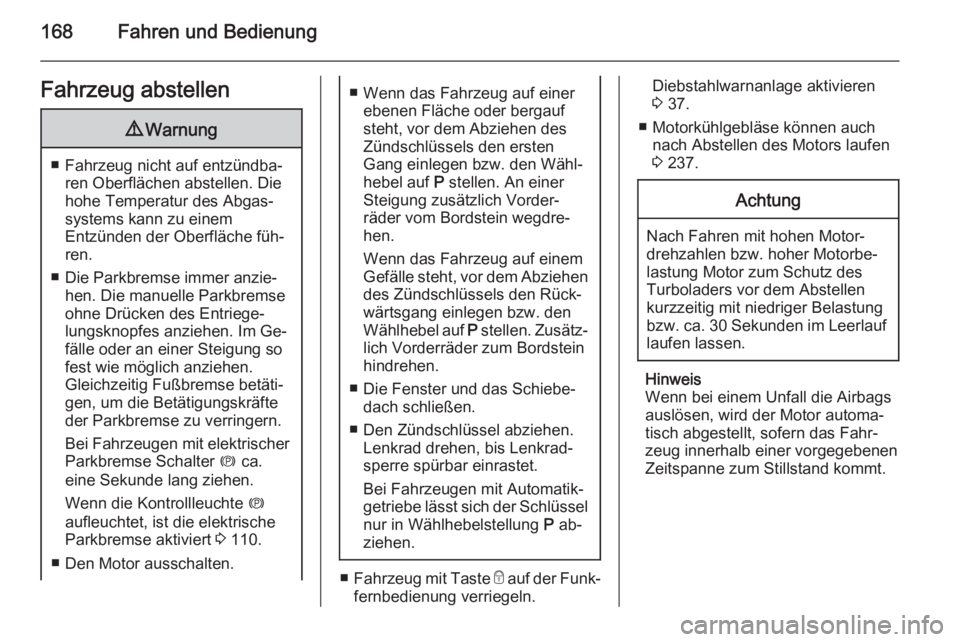

168Fahren und BedienungFahrzeug abstellen9Warnung
■ Fahrzeug nicht auf entzündba‐
ren Oberflächen abstellen. Die
hohe Temperatur des Abgas‐
systems kann zu einem
Entzünden der Oberfläche füh‐
ren.
■ Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im Ge‐
fälle oder an einer Steigung so
fest wie möglich anziehen.
Gleichzeitig Fußbremse betäti‐ gen, um die Betätigungskräfte
der Parkbremse zu verringern.
Bei Fahrzeugen mit elektrischer Parkbremse Schalter m ca.
eine Sekunde lang ziehen.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 110.
■ Den Motor ausschalten.
■ Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Abziehen des
Zündschlüssels den ersten
Gang einlegen bzw. den Wähl‐ hebel auf P stellen. An einer
Steigung zusätzlich Vorder‐
räder vom Bordstein wegdre‐
hen.
Wenn das Fahrzeug auf einem
Gefälle steht, vor dem Abziehen
des Zündschlüssels den Rück‐ wärtsgang einlegen bzw. den
Wählhebel auf P stellen. Zusätz‐
lich Vorderräder zum Bordstein
hindrehen.
■ Die Fenster und das Schiebe‐ dach schließen.
■ Den Zündschlüssel abziehen. Lenkrad drehen, bis Lenkrad‐
sperre spürbar einrastet.
Bei Fahrzeugen mit Automatik‐
getriebe lässt sich der Schlüssel nur in Wählhebelstellung P ab‐
ziehen.
■ Fahrzeug mit Taste e auf der Funk‐
fernbedienung verriegeln.
Diebstahlwarnanlage aktivieren
3 37.
■ Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 237.Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.

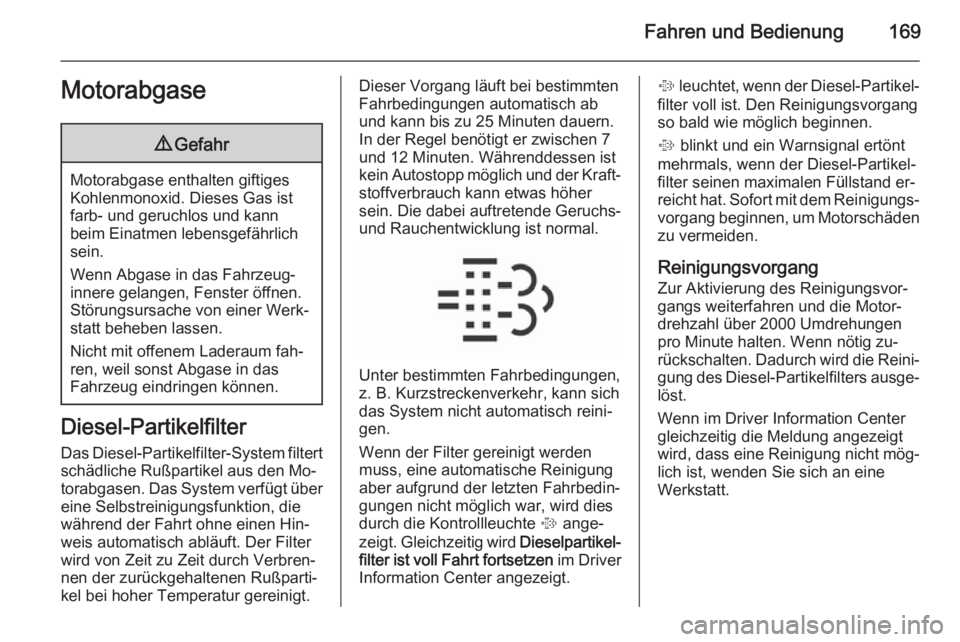

Fahren und Bedienung169Motorabgase9Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum fah‐
ren, weil sonst Abgase in das
Fahrzeug eindringen können.
Diesel-Partikelfilter
Das Diesel-Partikelfilter-System filtert schädliche Rußpartikel aus den Mo‐
torabgasen. Das System verfügt über
eine Selbstreinigungsfunktion, die
während der Fahrt ohne einen Hin‐
weis automatisch abläuft. Der Filter wird von Zeit zu Zeit durch Verbren‐nen der zurückgehaltenen Rußparti‐
kel bei hoher Temperatur gereinigt.
Dieser Vorgang läuft bei bestimmten
Fahrbedingungen automatisch ab
und kann bis zu 25 Minuten dauern.
In der Regel benötigt er zwischen 7
und 12 Minuten. Währenddessen ist
kein Autostopp möglich und der Kraft‐
stoffverbrauch kann etwas höher
sein. Die dabei auftretende Geruchs-
und Rauchentwicklung ist normal.
Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.
Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch die Kontrollleuchte % ange‐
zeigt. Gleichzeitig wird Dieselpartikel‐
filter ist voll Fahrt fortsetzen im Driver
Information Center angezeigt.
% leuchtet, wenn der Diesel-Partikel‐
filter voll ist. Den Reinigungsvorgang
so bald wie möglich beginnen.
% blinkt und ein Warnsignal ertönt
mehrmals, wenn der Diesel-Partikel‐
filter seinen maximalen Füllstand er‐
reicht hat. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Reinigungsvorgang
Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐ drehzahl über 2000 Umdrehungenpro Minute halten. Wenn nötig zu‐
rückschalten. Dadurch wird die Reini‐
gung des Diesel-Partikelfilters ausge‐ löst.
Wenn im Driver Information Center
gleichzeitig die Meldung angezeigt
wird, dass eine Reinigung nicht mög‐ lich ist, wenden Sie sich an eine
Werkstatt.

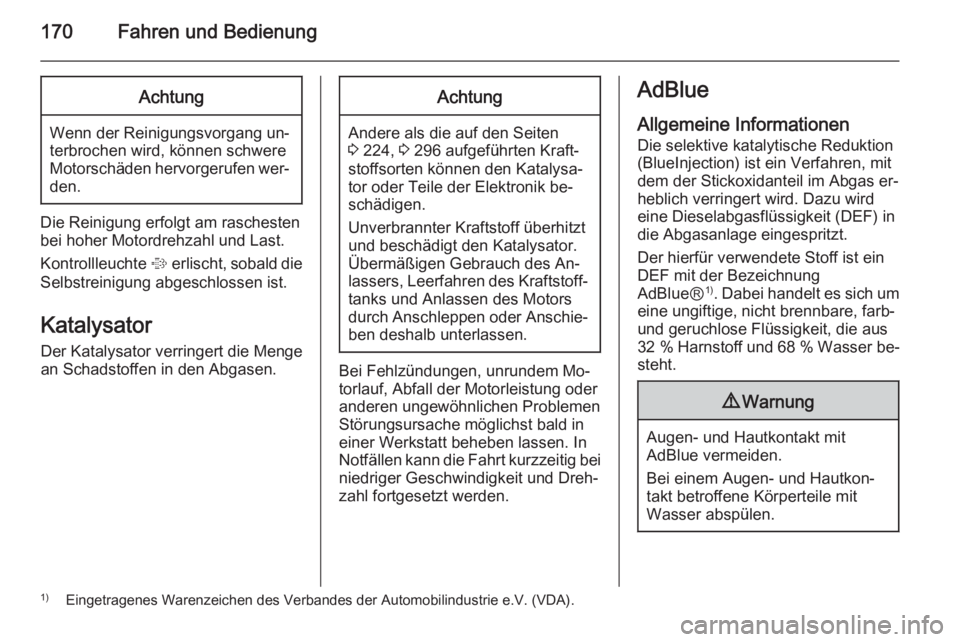

170Fahren und BedienungAchtung
Wenn der Reinigungsvorgang un‐
terbrochen wird, können schwere
Motorschäden hervorgerufen wer‐ den.
Die Reinigung erfolgt am raschestenbei hoher Motordrehzahl und Last.
Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 224, 3 296 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des An‐
lassers, Leerfahren des Kraftstoff‐ tanks und Anlassen des Motors
durch Anschleppen oder Anschie‐
ben deshalb unterlassen.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.
AdBlue
Allgemeine Informationen Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas er‐
heblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in die Abgasanlage eingespritzt.
Der hierfür verwendete Stoff ist ein
DEF mit der Bezeichnung
AdBlueⓇ 1)
. Dabei handelt es sich um
eine ungiftige, nicht brennbare, farb-
und geruchlose Flüssigkeit, die aus
32 % Harnstoff und 68 % Wasser be‐
steht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
1) Eingetragenes Warenzeichen des Verbandes der Automobilindustrie e.V. (VDA).

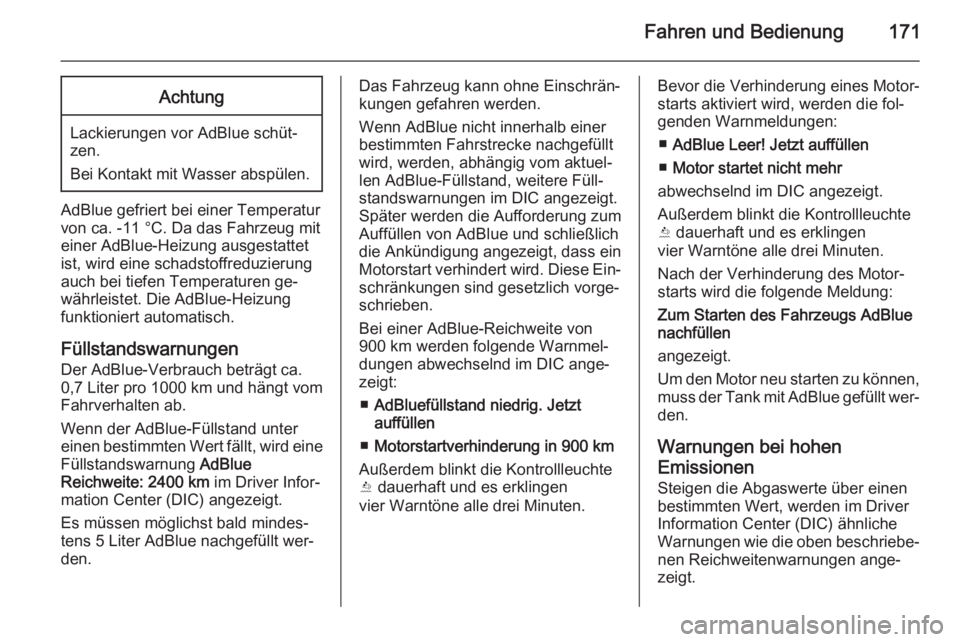

Fahren und Bedienung171Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine schadstoffreduzierung auch bei tiefen Temperaturen ge‐
währleistet. Die AdBlue-Heizung
funktioniert automatisch.
Füllstandswarnungen
Der AdBlue-Verbrauch beträgt ca.
0,7 Liter pro 1000 km und hängt vom
Fahrverhalten ab.
Wenn der AdBlue-Füllstand unter
einen bestimmten Wert fällt, wird eine Füllstandswarnung AdBlue
Reichweite: 2400 km im Driver Infor‐
mation Center (DIC) angezeigt.
Es müssen möglichst bald mindes‐
tens 5 Liter AdBlue nachgefüllt wer‐
den.
Das Fahrzeug kann ohne Einschrän‐
kungen gefahren werden.
Wenn AdBlue nicht innerhalb einer
bestimmten Fahrstrecke nachgefüllt
wird, werden, abhängig vom aktuel‐
len AdBlue-Füllstand, weitere Füll‐
standswarnungen im DIC angezeigt.
Später werden die Aufforderung zum
Auffüllen von AdBlue und schließlich
die Ankündigung angezeigt, dass ein Motorstart verhindert wird. Diese Ein‐
schränkungen sind gesetzlich vorge‐
schrieben.
Bei einer AdBlue-Reichweite von
900 km werden folgende Warnmel‐
dungen abwechselnd im DIC ange‐
zeigt:
■ AdBluefüllstand niedrig. Jetzt
auffüllen
■ Motorstartverhinderung in 900 km
Außerdem blinkt die Kontrollleuchte Y dauerhaft und es erklingen
vier Warntöne alle drei Minuten.Bevor die Verhinderung eines Motor‐
starts aktiviert wird, werden die fol‐
genden Warnmeldungen:
■ AdBlue Leer! Jetzt auffüllen
■ Motor startet nicht mehr
abwechselnd im DIC angezeigt.
Außerdem blinkt die Kontrollleuchte
Y dauerhaft und es erklingen
vier Warntöne alle drei Minuten.
Nach der Verhinderung des Motor‐
starts wird die folgende Meldung:
Zum Starten des Fahrzeugs AdBlue
nachfüllen
angezeigt.
Um den Motor neu starten zu können,
muss der Tank mit AdBlue gefüllt wer‐
den.
Warnungen bei hohen
Emissionen Steigen die Abgaswerte über einen
bestimmten Wert, werden im Driver
Information Center (DIC) ähnliche
Warnungen wie die oben beschriebe‐
nen Reichweitenwarnungen ange‐
zeigt.

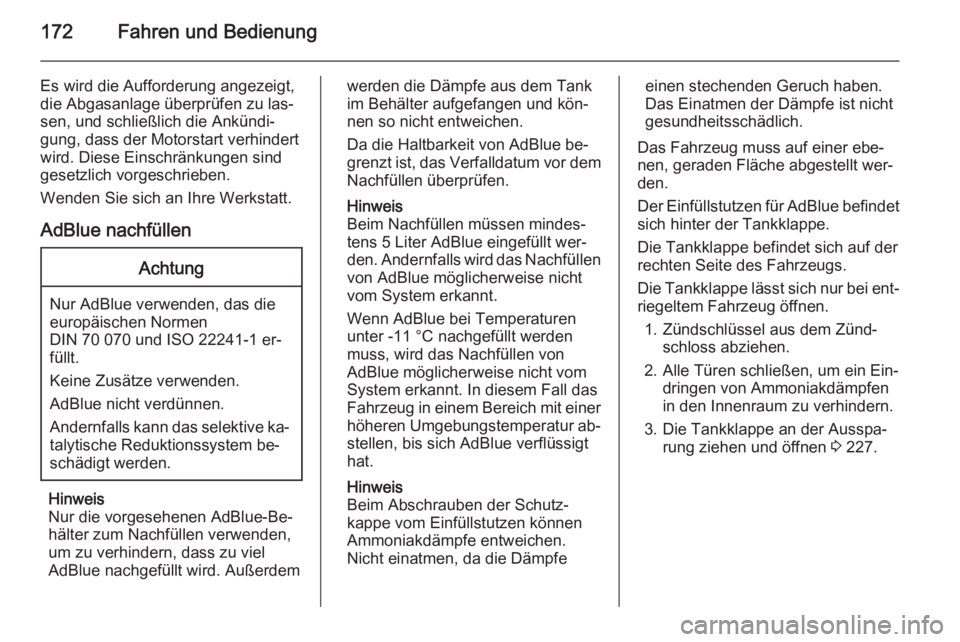

172Fahren und Bedienung
Es wird die Aufforderung angezeigt,
die Abgasanlage überprüfen zu las‐
sen, und schließlich die Ankündi‐
gung, dass der Motorstart verhindert
wird. Diese Einschränkungen sind
gesetzlich vorgeschrieben.
Wenden Sie sich an Ihre Werkstatt.
AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1 er‐
füllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive ka‐ talytische Reduktionssystem be‐schädigt werden.
Hinweis
Nur die vorgesehenen AdBlue-Be‐
hälter zum Nachfüllen verwenden,
um zu verhindern, dass zu viel
AdBlue nachgefüllt wird. Außerdem
werden die Dämpfe aus dem Tank
im Behälter aufgefangen und kön‐ nen so nicht entweichen.
Da die Haltbarkeit von AdBlue be‐
grenzt ist, das Verfalldatum vor dem Nachfüllen überprüfen.
Hinweis
Beim Nachfüllen müssen mindes‐
tens 5 Liter AdBlue eingefüllt wer‐
den. Andernfalls wird das Nachfüllen
von AdBlue möglicherweise nicht
vom System erkannt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur ab‐ stellen, bis sich AdBlue verflüssigt
hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfeeinen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht
gesundheitsschädlich.
Das Fahrzeug muss auf einer ebe‐
nen, geraden Fläche abgestellt wer‐
den.
Der Einfüllstutzen für AdBlue befindet
sich hinter der Tankklappe.
Die Tankklappe befindet sich auf der rechten Seite des Fahrzeugs.
Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen.
1. Zündschlüssel aus dem Zünd‐ schloss abziehen.
2. Alle Türen schließen, um ein Ein‐ dringen von Ammoniakdämpfen
in den Innenraum zu verhindern.
3. Die Tankklappe an der Ausspa‐ rung ziehen und öffnen 3 227.

Fahren und Bedienung173

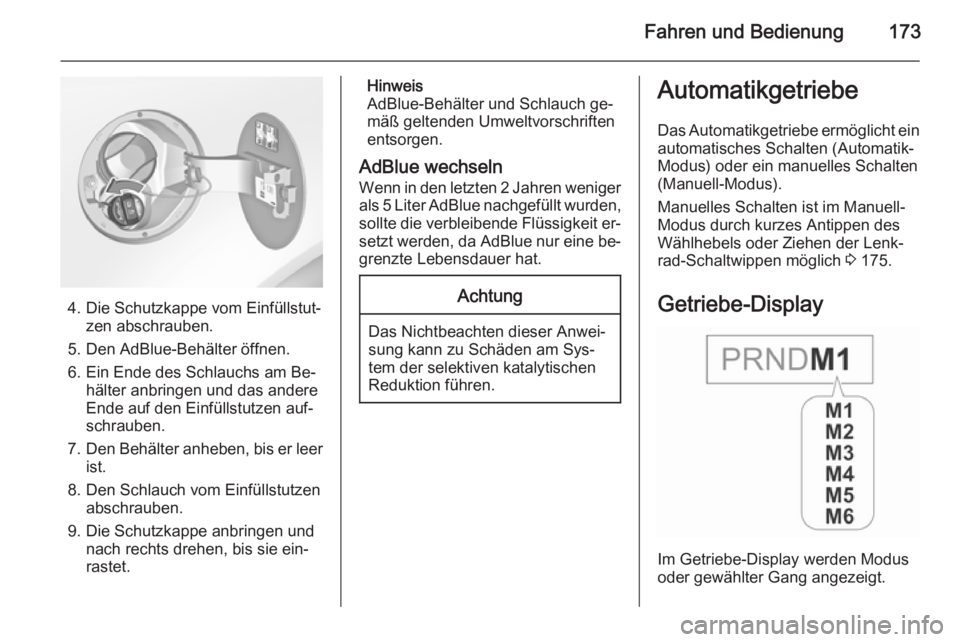

4. Die Schutzkappe vom Einfüllstut‐zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Be‐ hälter anbringen und das andere
Ende auf den Einfüllstutzen auf‐
schrauben.
7. Den Behälter anheben, bis er leer
ist.
8. Den Schlauch vom Einfüllstutzen abschrauben.
9. Die Schutzkappe anbringen und nach rechts drehen, bis sie ein‐
rastet.
Hinweis
AdBlue-Behälter und Schlauch ge‐
mäß geltenden Umweltvorschriften
entsorgen.
AdBlue wechseln Wenn in den letzten 2 Jahren weniger
als 5 Liter AdBlue nachgefüllt wurden,
sollte die verbleibende Flüssigkeit er‐ setzt werden, da AdBlue nur eine be‐ grenzte Lebensdauer hat.Achtung
Das Nichtbeachten dieser Anwei‐
sung kann zu Schäden am Sys‐
tem der selektiven katalytischen
Reduktion führen.
Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Manuelles Schalten ist im Manuell-
Modus durch kurzes Antippen des
Wählhebels oder Ziehen der Lenk‐
rad-Schaltwippen möglich 3 175.
Getriebe-Display
Im Getriebe-Display werden Modus
oder gewählter Gang angezeigt.

174Fahren und Bedienung

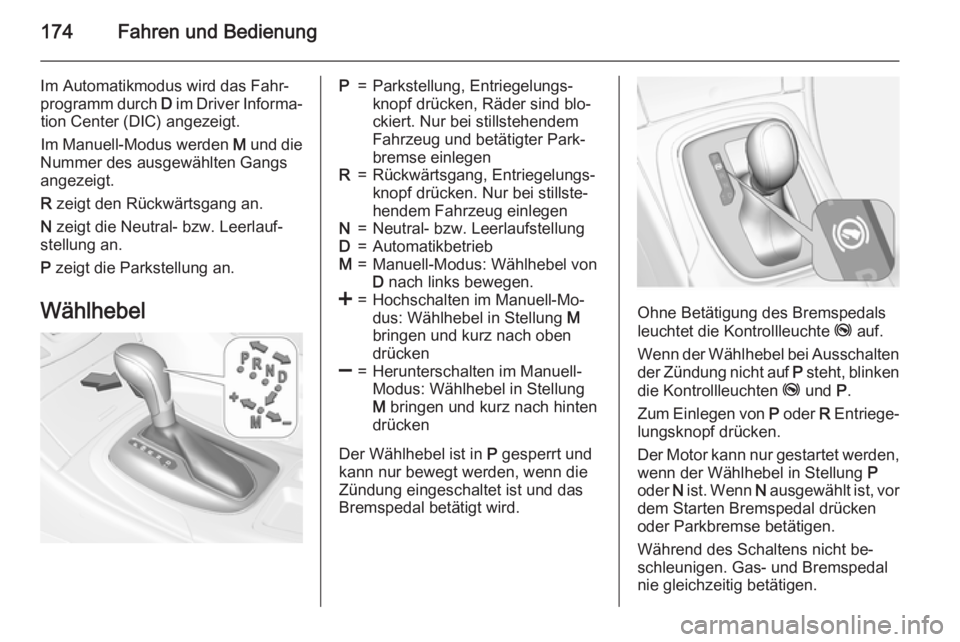

Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center (DIC) angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
WählhebelP=Parkstellung, Entriegelungs‐
knopf drücken, Räder sind blo‐
ckiert. Nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR=Rückwärtsgang, Entriegelungs‐
knopf drücken. Nur bei stillste‐
hendem Fahrzeug einlegenN=Neutral- bzw. LeerlaufstellungD=AutomatikbetriebM=Manuell-Modus: Wählhebel von
D nach links bewegen.<=Hochschalten im Manuell-Mo‐
dus: Wählhebel in Stellung M
bringen und kurz nach oben
drücken]=Herunterschalten im Manuell-
Modus: Wählhebel in Stellung
M bringen und kurz nach hinten
drücken
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die
Zündung eingeschaltet ist und das
Bremspedal betätigt wird.
Ohne Betätigung des Bremspedals
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel bei Ausschalten
der Zündung nicht auf P steht, blinken
die Kontrollleuchten j und P.
Zum Einlegen von P oder R Entriege‐
lungsknopf drücken.
Der Motor kann nur gestartet werden, wenn der Wählhebel in Stellung P
oder N ist. Wenn N ausgewählt ist, vor
dem Starten Bremspedal drücken
oder Parkbremse betätigen.
Während des Schaltens nicht be‐
schleunigen. Gas- und Bremspedal
nie gleichzeitig betätigen.
