2015.5 OPEL INSIGNIA Betriebsanleitung (in German)

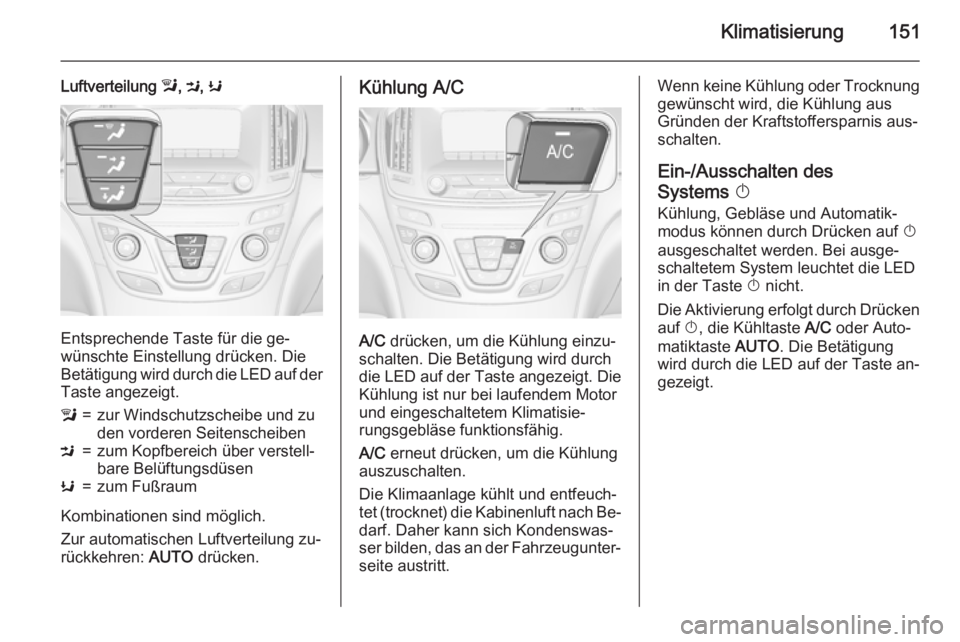

Klimatisierung151
Luftverteilung l, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Betätigung wird durch die LED auf der
Taste angezeigt.
l=zur Windschutzscheibe und zu
den vorderen SeitenscheibenM=zum Kopfbereich über verstell‐
bare BelüftungsdüsenK=zum Fußraum
Kombinationen sind möglich.
Zur automatischen Luftverteilung zu‐
rückkehren: AUTO drücken.
Kühlung A/C
A/C drücken, um die Kühlung einzu‐
schalten. Die Betätigung wird durch die LED auf der Taste angezeigt. Die Kühlung ist nur bei laufendem Motor
und eingeschaltetem Klimatisie‐
rungsgebläse funktionsfähig.
A/C erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Kabinenluft nach Be‐
darf. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten.
Ein-/Ausschalten des
Systems X
Kühlung, Gebläse und Automatik‐
modus können durch Drücken auf X
ausgeschaltet werden. Bei ausge‐
schaltetem System leuchtet die LED
in der Taste X nicht.
Die Aktivierung erfolgt durch Drücken
auf X, die Kühltaste A/C oder Auto‐
matiktaste AUTO. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.

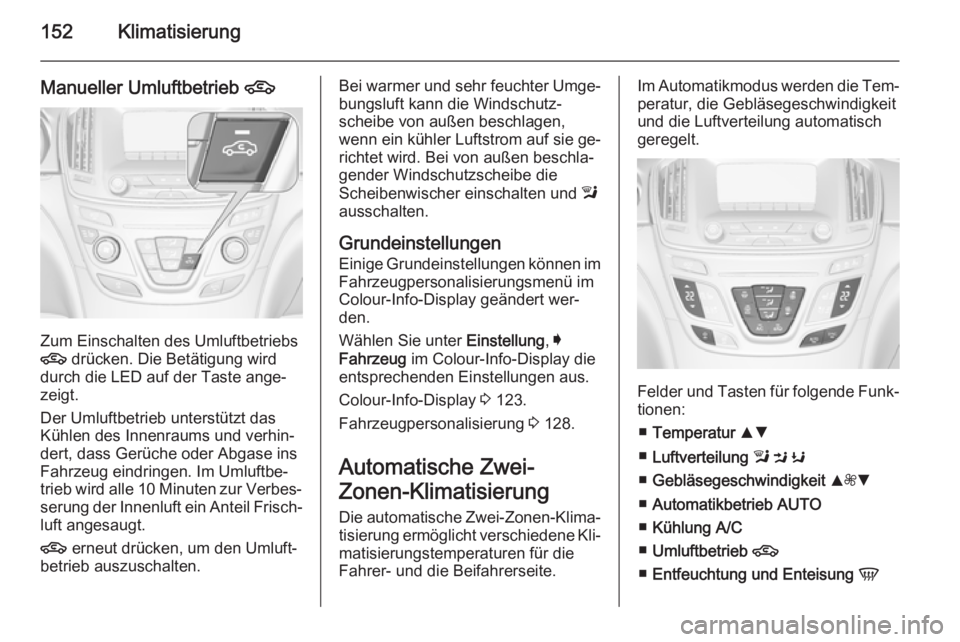

152Klimatisierung
Manueller Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
Der Umluftbetrieb unterstützt das
Kühlen des Innenraums und verhin‐
dert, dass Gerüche oder Abgase ins
Fahrzeug eindringen. Im Umluftbe‐
trieb wird alle 10 Minuten zur Verbes‐
serung der Innenluft ein Anteil Frisch‐ luft angesaugt.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom auf sie ge‐ richtet wird. Bei von außen beschla‐
gender Windschutzscheibe die
Scheibenwischer einschalten und l
ausschalten.
Grundeinstellungen Einige Grundeinstellungen können im
Fahrzeugpersonalisierungsmenü im
Colour-Info-Display geändert wer‐
den.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechenden Einstellungen aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 128.
Automatische Zwei-
Zonen-Klimatisierung Die automatische Zwei-Zonen-Klima‐
tisierung ermöglicht verschiedene Kli‐
matisierungstemperaturen für dieFahrer- und die Beifahrerseite.Im Automatikmodus werden die Tem‐
peratur, die Gebläsegeschwindigkeit
und die Luftverteilung automatisch geregelt.
Felder und Tasten für folgende Funk‐
tionen:
■ Temperatur RS
■ Luftverteilung l M K
■ Gebläsegeschwindigkeit R ZS
■ Automatikbetrieb AUTO
■ Kühlung A/C
■ Umluftbetrieb 4
■ Entfeuchtung und Enteisung V

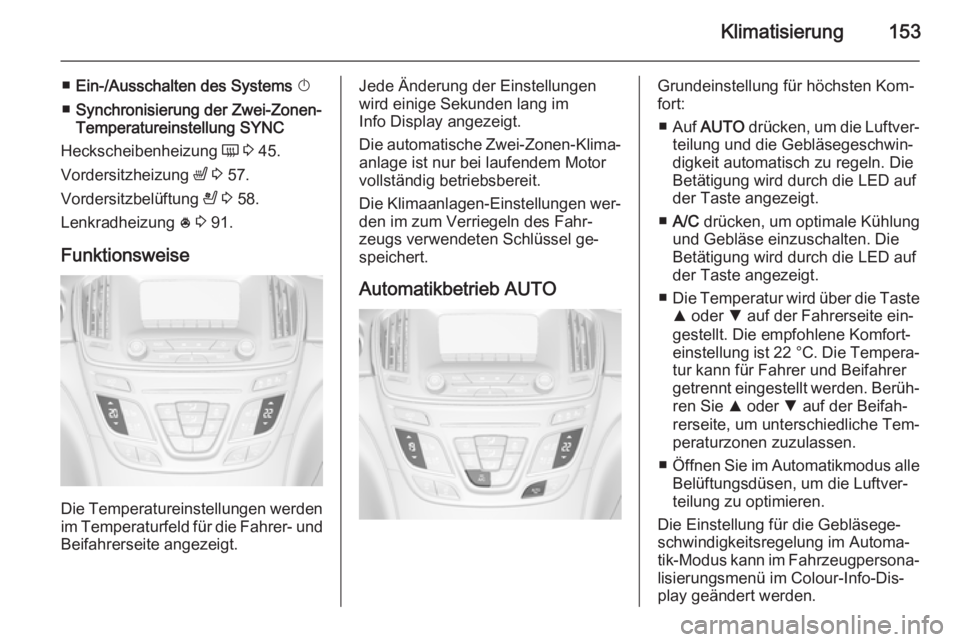

Klimatisierung153
■Ein-/Ausschalten des Systems X
■ Synchronisierung der Zwei-Zonen-
Temperatureinstellung SYNC
Heckscheibenheizung Ü 3 45.
Vordersitzheizung ß 3 57.
Vordersitzbelüftung A 3 58.
Lenkradheizung * 3 91.
Funktionsweise
Die Temperatureinstellungen werden
im Temperaturfeld für die Fahrer- und
Beifahrerseite angezeigt.
Jede Änderung der Einstellungen
wird einige Sekunden lang im
Info Display angezeigt.
Die automatische Zwei-Zonen-Klima‐ anlage ist nur bei laufendem Motor
vollständig betriebsbereit.
Die Klimaanlagen-Einstellungen wer‐
den im zum Verriegeln des Fahr‐
zeugs verwendeten Schlüssel ge‐ speichert.
Automatikbetrieb AUTOGrundeinstellung für höchsten Kom‐
fort:
■ Auf AUTO drücken, um die Luftver‐
teilung und die Gebläsegeschwin‐ digkeit automatisch zu regeln. Die
Betätigung wird durch die LED auf
der Taste angezeigt.
■ A/C drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
Betätigung wird durch die LED auf
der Taste angezeigt.
■ Die Temperatur wird über die Taste
R oder S auf der Fahrerseite ein‐
gestellt. Die empfohlene Komfort‐
einstellung ist 22 °C. Die Tempera‐
tur kann für Fahrer und Beifahrer
getrennt eingestellt werden. Berüh‐ ren Sie R oder S auf der Beifah‐
rerseite, um unterschiedliche Tem‐
peraturzonen zuzulassen.
■ Öffnen Sie im Automatikmodus alle
Belüftungsdüsen, um die Luftver‐
teilung zu optimieren.
Die Einstellung für die Gebläsege‐
schwindigkeitsregelung im Automa‐
tik-Modus kann im Fahrzeugpersona‐ lisierungsmenü im Colour-Info-Dis‐
play geändert werden.

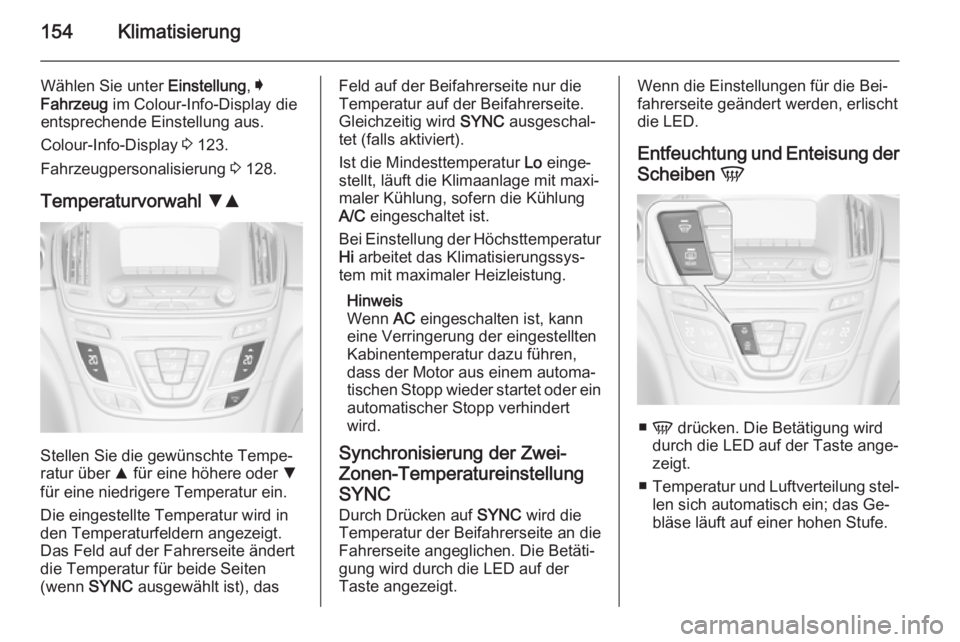

154Klimatisierung
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 128.
Temperaturvorwahl SR
Stellen Sie die gewünschte Tempe‐
ratur über R für eine höhere oder S
für eine niedrigere Temperatur ein.
Die eingestellte Temperatur wird in
den Temperaturfeldern angezeigt.
Das Feld auf der Fahrerseite ändert
die Temperatur für beide Seiten
(wenn SYNC ausgewählt ist), das
Feld auf der Beifahrerseite nur die
Temperatur auf der Beifahrerseite.
Gleichzeitig wird SYNC ausgeschal‐
tet (falls aktiviert).
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐ maler Kühlung, sofern die Kühlung
A/C eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet das Klimatisierungssys‐
tem mit maximaler Heizleistung.
Hinweis
Wenn AC eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein automatischer Stopp verhindert
wird.
Synchronisierung der Zwei- Zonen-TemperatureinstellungSYNC
Durch Drücken auf SYNC wird die
Temperatur der Beifahrerseite an die
Fahrerseite angeglichen. Die Betäti‐
gung wird durch die LED auf der
Taste angezeigt.Wenn die Einstellungen für die Bei‐
fahrerseite geändert werden, erlischt
die LED.
Entfeuchtung und Enteisung der Scheiben V
■
V drücken. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
■ Temperatur und Luftverteilung stel‐
len sich automatisch ein; das Ge‐
bläse läuft auf einer hohen Stufe.

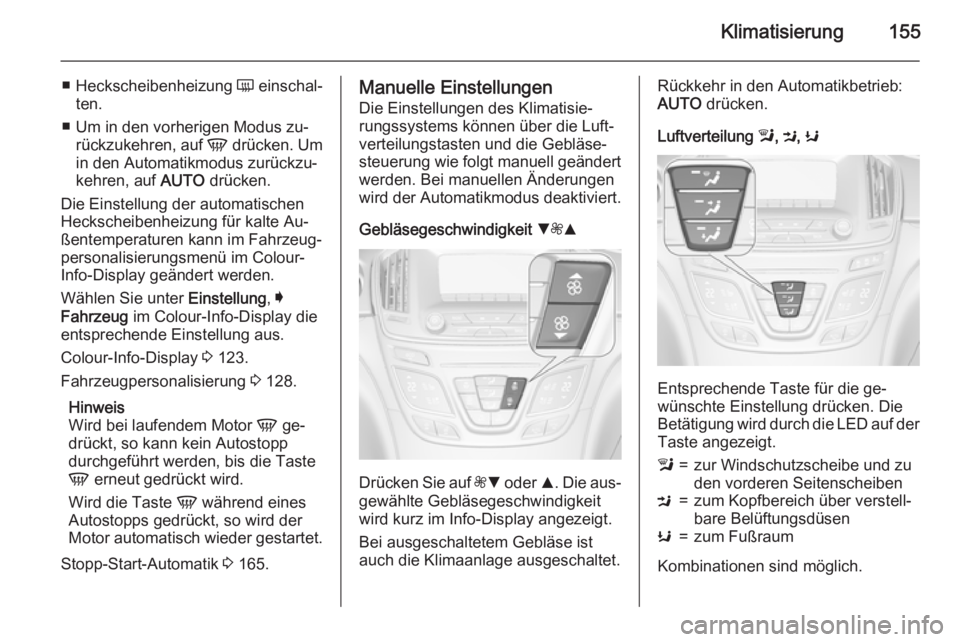

Klimatisierung155
■Heckscheibenheizung Ü einschal‐
ten.
■ Um in den vorherigen Modus zu‐ rückzukehren, auf V drücken. Um
in den Automatikmodus zurückzu‐
kehren, auf AUTO drücken.
Die Einstellung der automatischen
Heckscheibenheizung für kalte Au‐
ßentemperaturen kann im Fahrzeug‐
personalisierungsmenü im Colour-
Info-Display geändert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 128.
Hinweis
Wird bei laufendem Motor V ge‐
drückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 165.Manuelle Einstellungen
Die Einstellungen des Klimatisie‐
rungssystems können über die Luft‐
verteilungstasten und die Gebläse‐
steuerung wie folgt manuell geändert werden. Bei manuellen Änderungen
wird der Automatikmodus deaktiviert.
Gebläsegeschwindigkeit SZR
Drücken Sie auf ZS oder R. Die aus‐
gewählte Gebläsegeschwindigkeit
wird kurz im Info-Display angezeigt.
Bei ausgeschaltetem Gebläse ist
auch die Klimaanlage ausgeschaltet.
Rückkehr in den Automatikbetrieb:
AUTO drücken.
Luftverteilung l, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Betätigung wird durch die LED auf der
Taste angezeigt.
l=zur Windschutzscheibe und zu
den vorderen SeitenscheibenM=zum Kopfbereich über verstell‐
bare BelüftungsdüsenK=zum Fußraum
Kombinationen sind möglich.

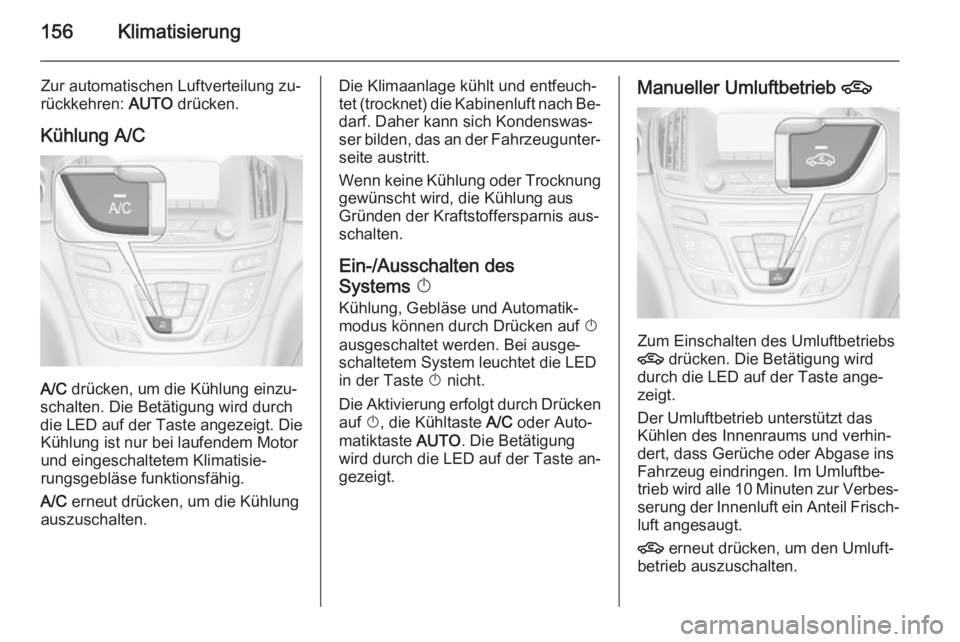

156Klimatisierung
Zur automatischen Luftverteilung zu‐rückkehren: AUTO drücken.
Kühlung A/C
A/C drücken, um die Kühlung einzu‐
schalten. Die Betätigung wird durch die LED auf der Taste angezeigt. Die Kühlung ist nur bei laufendem Motor
und eingeschaltetem Klimatisie‐
rungsgebläse funktionsfähig.
A/C erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Kabinenluft nach Be‐
darf. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten.
Ein-/Ausschalten des
Systems X
Kühlung, Gebläse und Automatik‐
modus können durch Drücken auf X
ausgeschaltet werden. Bei ausge‐
schaltetem System leuchtet die LED
in der Taste X nicht.
Die Aktivierung erfolgt durch Drücken
auf X, die Kühltaste A/C oder Auto‐
matiktaste AUTO. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.Manueller Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
Der Umluftbetrieb unterstützt das
Kühlen des Innenraums und verhin‐
dert, dass Gerüche oder Abgase ins
Fahrzeug eindringen. Im Umluftbe‐
trieb wird alle 10 Minuten zur Verbes‐
serung der Innenluft ein Anteil Frisch‐ luft angesaugt.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.

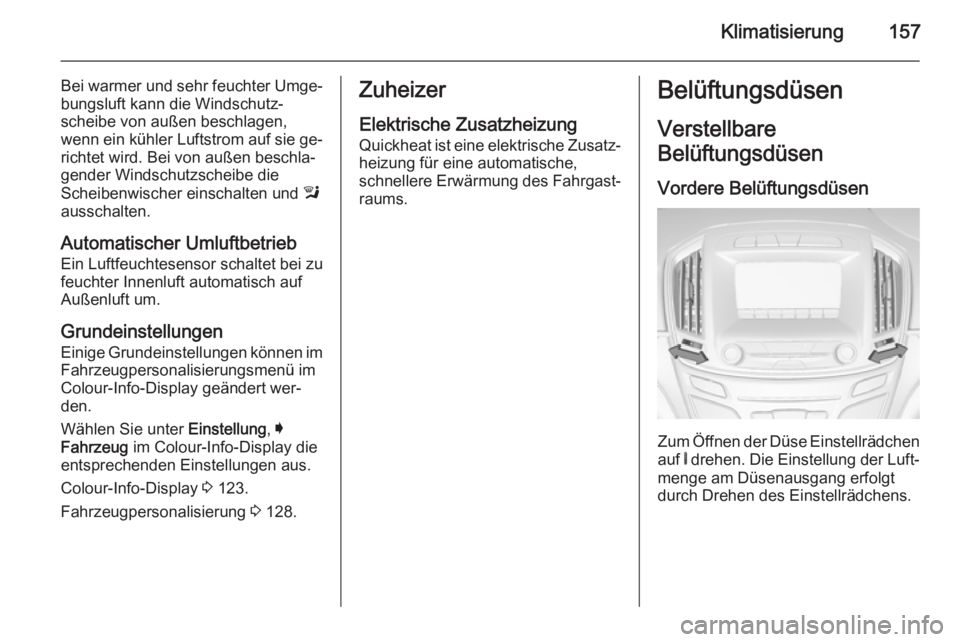

Klimatisierung157
Bei warmer und sehr feuchter Umge‐bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom auf sie ge‐
richtet wird. Bei von außen beschla‐
gender Windschutzscheibe die
Scheibenwischer einschalten und l
ausschalten.
Automatischer Umluftbetrieb Ein Luftfeuchtesensor schaltet bei zufeuchter Innenluft automatisch auf
Außenluft um.
Grundeinstellungen Einige Grundeinstellungen können im
Fahrzeugpersonalisierungsmenü im
Colour-Info-Display geändert wer‐
den.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechenden Einstellungen aus.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 128.Zuheizer
Elektrische Zusatzheizung
Quickheat ist eine elektrische Zusatz‐ heizung für eine automatische,
schnellere Erwärmung des Fahrgast‐
raums.Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Vordere Belüftungsdüsen
Zum Öffnen der Düse Einstellrädchenauf B drehen. Die Einstellung der Luft‐
menge am Düsenausgang erfolgt
durch Drehen des Einstellrädchens.

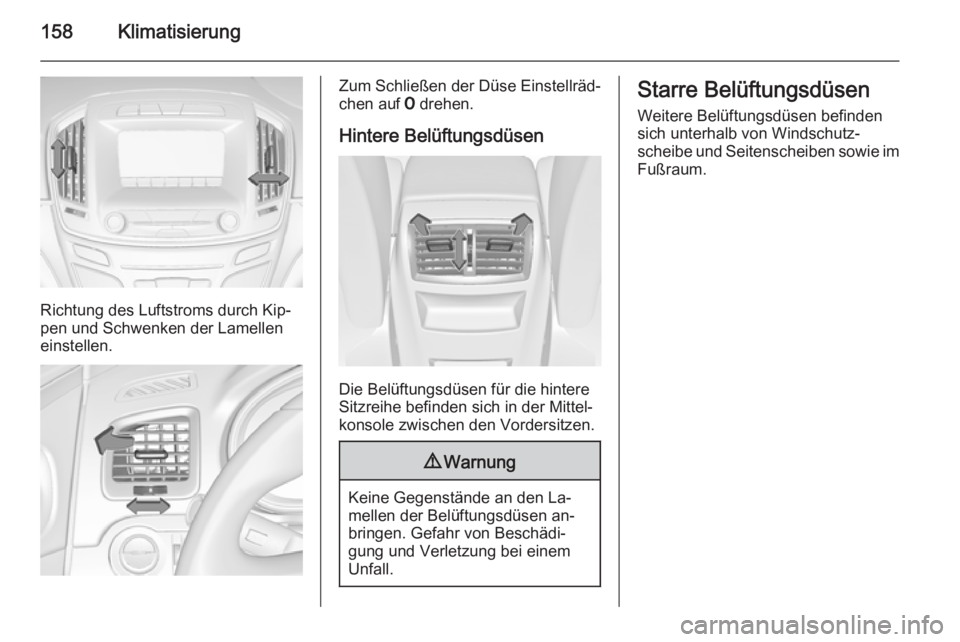

158Klimatisierung
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse Einstellräd‐
chen auf 7 drehen.
Hintere Belüftungsdüsen
Die Belüftungsdüsen für die hintere
Sitzreihe befinden sich in der Mittel‐
konsole zwischen den Vordersitzen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.
Starre Belüftungsdüsen
Weitere Belüftungsdüsen befinden
sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.
