2014 Seat Alhambra Betriebsanleitung (in German)

335
Situationen
Hinweis
Die Diebstahlwarnanlage wird beim manuellen Verriegeln des Fahrzeugs mit
dem Schlüsselbart nicht aktiviert ⇒ Seite 78. 

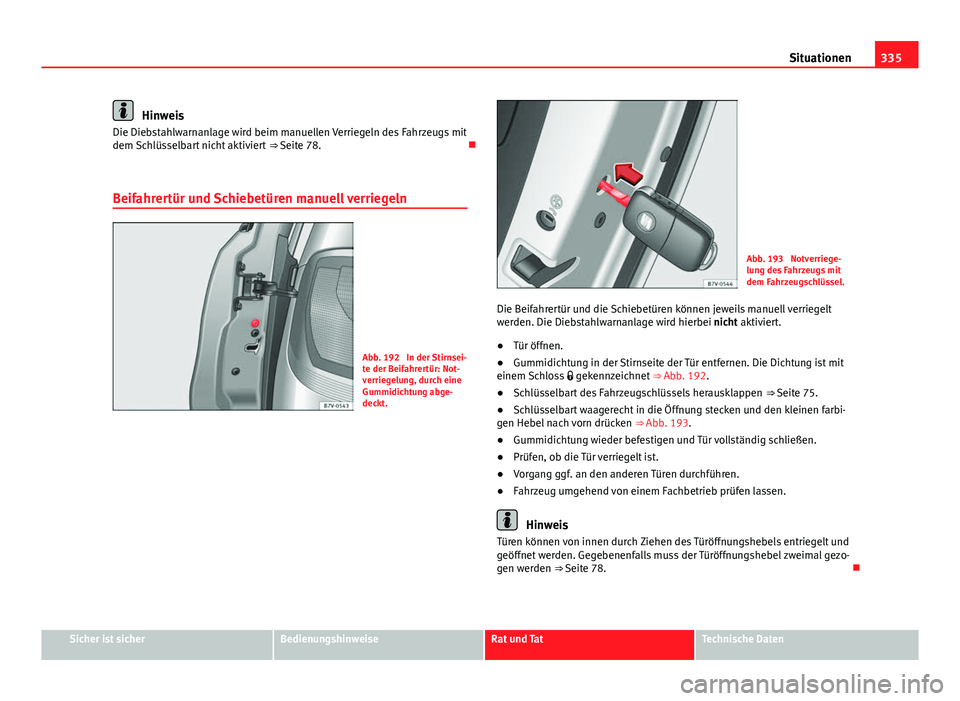

Beifahrertür und Schiebetüren manuell verriegeln
Abb. 192 In der Stirnsei-
te der Beifahrertür: Not-
verriegelung, durch eine
Gummidichtung abge-
deckt.
Abb. 193 Notverriege-
lung des Fahrzeugs mit
dem Fahrzeugschlüssel.
Die Beifahrertür und die Schiebetüren können jeweils manuell verriegelt
werden. Die Diebstahlwarnanlage wird hierbei nicht aktiviert.
● Tür öffnen.
● Gummidichtung in der Stirnseite der Tür entfernen. Die Dichtung ist mit
einem Schloss  gekennzeichnet ⇒ Abb. 192.
● Schlüsselbart des Fahrzeugschlüssels herausklappen ⇒ Seite 75.
● Schlüsselbart waagerecht in die Öffnung stecken und den kleinen farbi-
gen Hebel nach vorn drücken ⇒ Abb. 193.
● Gummidichtung wieder befestigen und Tür vollständig schließen.
● Prüfen, ob die Tür verriegelt ist.
● Vorgang ggf. an den anderen Türen durchführen.
● Fahrzeug umgehend von einem Fachbetrieb prüfen lassen.
Hinweis
Türen können von innen durch Ziehen des Türöffnungshebels entriegelt und
geöffnet werden. Gegebenenfalls muss der Türöffnungshebel zweimal gezo-
gen werden ⇒  Seite 78. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

336Situationen

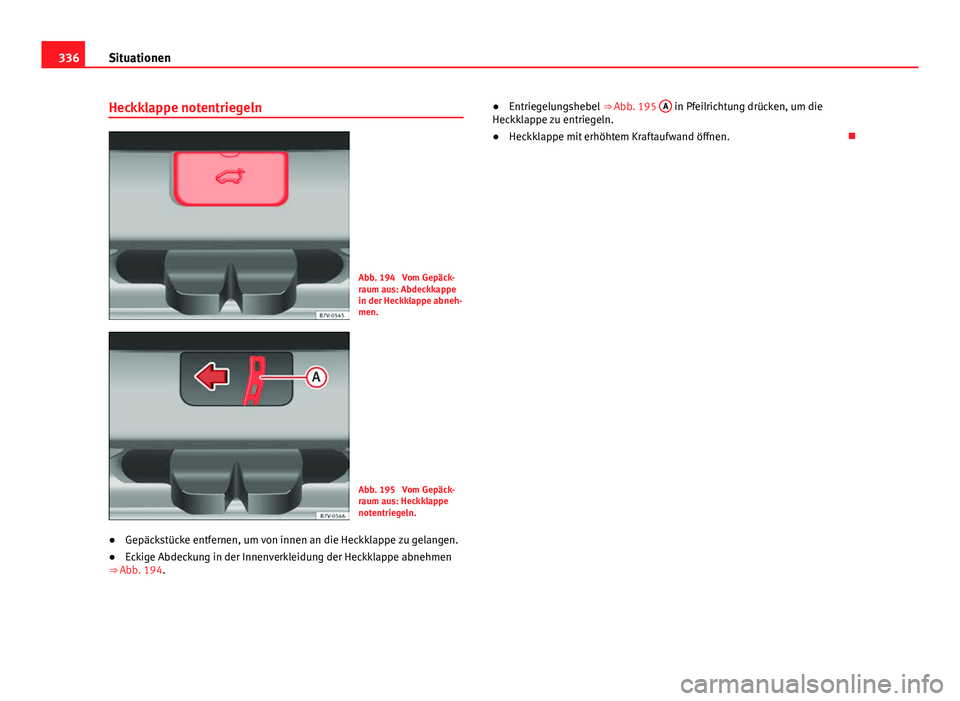

Heckklappe notentriegeln
Abb. 194 Vom Gepäck-
raum aus: Abdeckkappe
in der Heckklappe abneh-
men.
Abb. 195 Vom Gepäck-
raum aus: Heckklappe
notentriegeln.
● Gepäckstücke entfernen, um von innen an die Heckklappe zu gelangen.
● Eckige Abdeckung in der Innenverkleidung der Heckklappe abnehmen
⇒ Abb. 194. ●
Entriegelungshebel ⇒ Abb. 195 A
in Pfeilrichtung drücken, um die
Heckklappe zu entriegeln.
● Heckklappe mit erhöhtem Kraftaufwand öffnen. 

337
Situationen

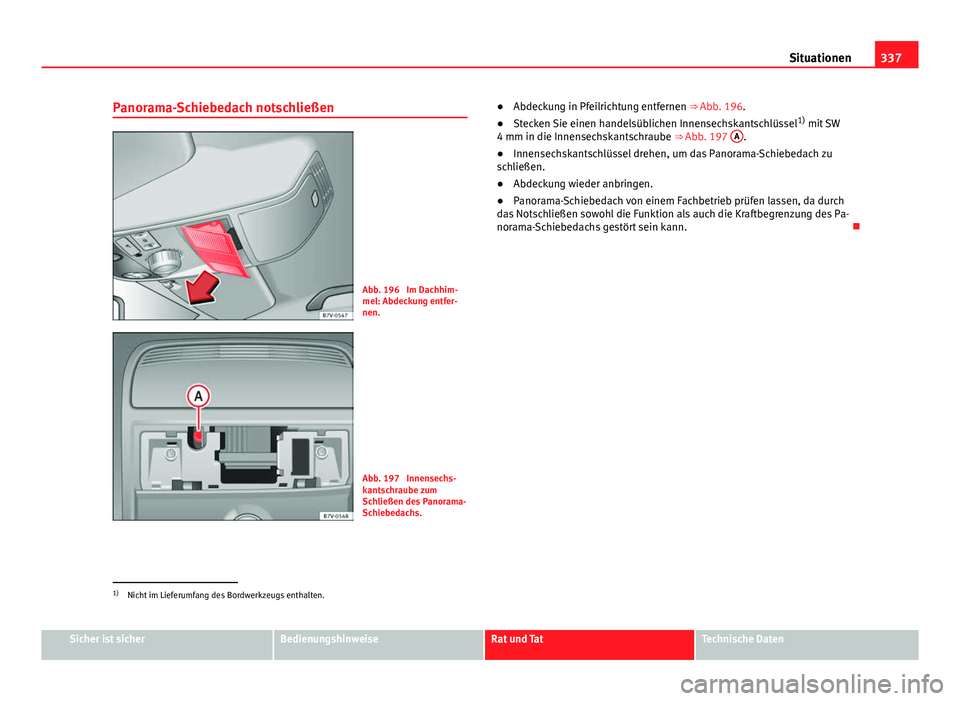

Panorama-Schiebedach notschließen
Abb. 196 Im Dachhim-
mel: Abdeckung entfer-
nen.
Abb. 197 Innensechs-
kantschraube zum
Schließen des Panorama-
Schiebedachs. ●
Abdeckung in Pfeilrichtung entfernen ⇒ Abb. 196.
● Stecken Sie einen handelsüblichen Innensechskantschlüssel 1)
mit SW
4 mm in die Innensechskantschraube ⇒ Abb. 197 A
.
● Innensechskantschlüssel drehen, um das Panorama-Schiebedach zu
schließen.
● Abdeckung wieder anbringen.
● Panorama-Schiebedach von einem Fachbetrieb prüfen lassen, da durch
das Notschließen sowohl die Funktion als auch die Kraftbegrenzung des Pa-
norama-Schiebedachs gestört sein kann. 
1)
Nicht im Lieferumfang des Bordwerkzeugs enthalten.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

338Situationen

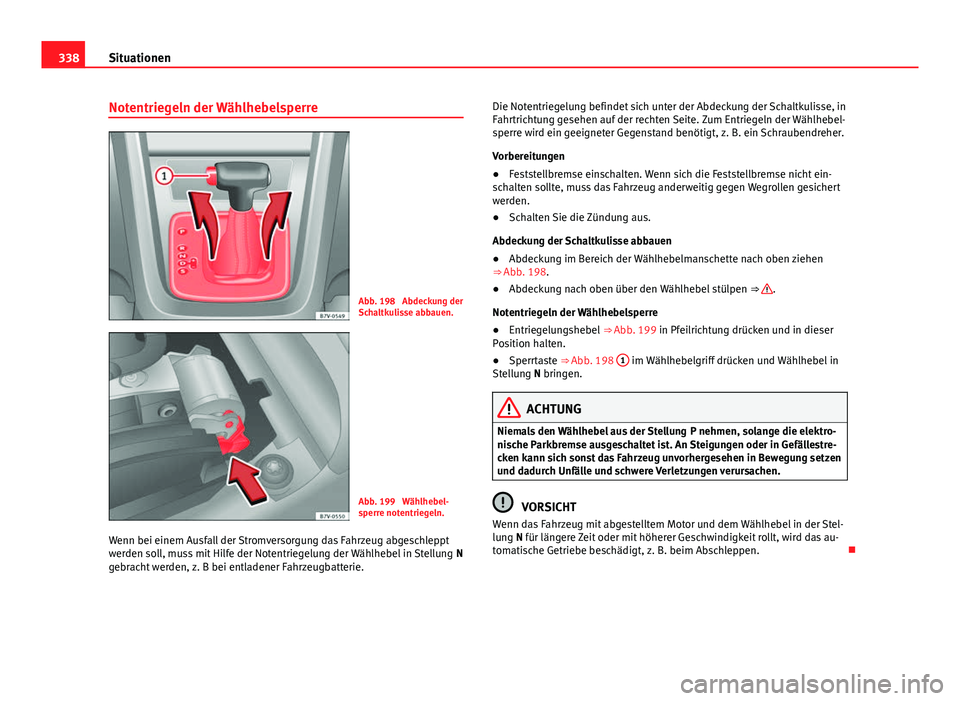

Notentriegeln der Wählhebelsperre
Abb. 198 Abdeckung der
Schaltkulisse abbauen.
Abb. 199 Wählhebel-
sperre notentriegeln.
Wenn bei einem Ausfall der Stromversorgung das Fahrzeug abgeschleppt
werden soll, muss mit Hilfe der Notentriegelung der Wählhebel in Stellung N
gebracht werden, z. B bei entladener Fahrzeugbatterie. Die Notentriegelung befindet sich unter der Abdeckung der Schaltkulisse, in
Fahrtrichtung gesehen auf der rechten Seite. Zum Entriegeln der Wählhebel-
sperre wird ein geeigneter Gegenstand benötigt, z. B. ein Schraubendreher.
Vorbereitungen
●
Feststellbremse einschalten. Wenn sich die Feststellbremse nicht ein-
schalten sollte, muss das Fahrzeug anderweitig gegen Wegrollen gesichert
werden.
● Schalten Sie die Zündung aus.
Abdeckung der Schaltkulisse abbauen
● Abdeckung im Bereich der Wählhebelmanschette nach oben ziehen
⇒ Abb. 198.
● Abdeckung nach oben über den Wählhebel stülpen ⇒ 
.
Notentriegeln der Wählhebelsperre
● Entriegelungshebel ⇒ Abb. 199 in Pfeilrichtung drücken und in dieser
Position halten.
● Sperrtaste ⇒ Abb. 198 1
im Wählhebelgriff drücken und Wählhebel in
Stellung N bringen.
ACHTUNG
Niemals den Wählhebel aus der Stellung P nehmen, solange die elektro-
nische Parkbremse ausgeschaltet ist. An Steigungen oder in Gefällestre-
cken kann sich sonst das Fahrzeug unvorhergesehen in Bewegung setzen
und dadurch Unfälle und schwere Verletzungen verursachen.
VORSICHT
Wenn das Fahrzeug mit abgestelltem Motor und dem Wählhebel in der Stel-
lung N für längere Zeit oder mit höherer Geschwindigkeit rollt, wird das au-
tomatische Getriebe beschädigt, z. B. beim Abschleppen. 

339
Situationen

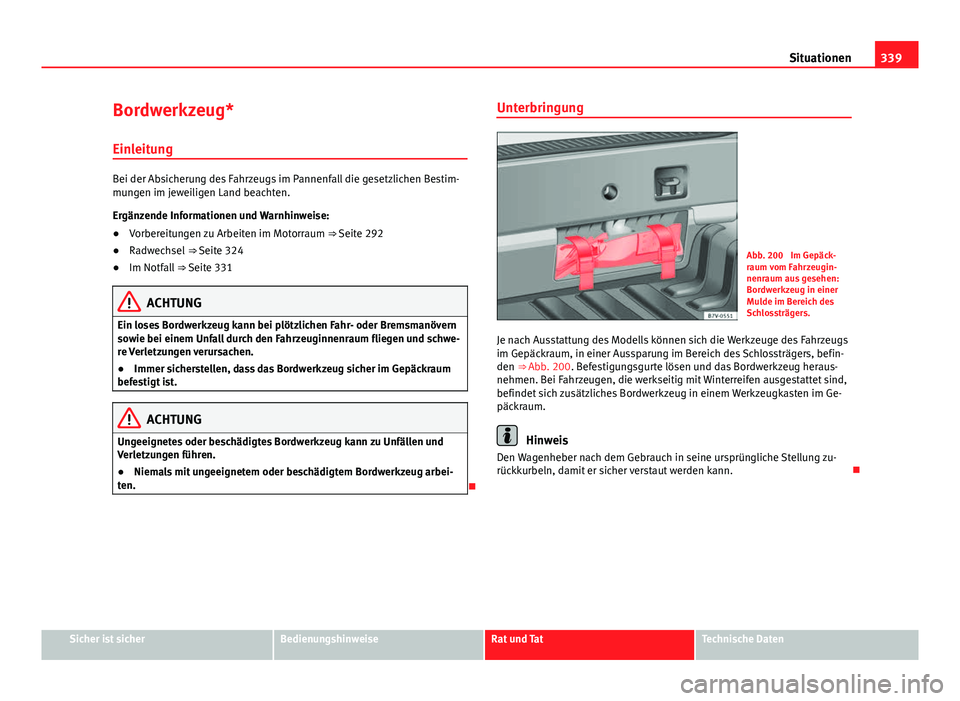

Bordwerkzeug* Einleitung
Bei der Absicherung des Fahrzeugs im Pannenfall die gesetzlichen Bestim-
mungen im jeweiligen Land beachten.
Ergänzende Informationen und Warnhinweise:
● Vorbereitungen zu Arbeiten im Motorraum ⇒ Seite 292
● Radwechsel ⇒ Seite 324
● Im Notfall ⇒ Seite 331
ACHTUNG
Ein loses Bordwerkzeug kann bei plötzlichen Fahr- oder Bremsmanövern
sowie bei einem Unfall durch den Fahrzeuginnenraum fliegen und schwe-
re Verletzungen verursachen.
● Immer sicherstellen, dass das Bordwerkzeug sicher im Gepäckraum
befestigt ist.
ACHTUNG
Ungeeignetes oder beschädigtes Bordwerkzeug kann zu Unfällen und
Verletzungen führen.
● Niemals mit ungeeignetem oder beschädigtem Bordwerkzeug arbei-
ten.
 Unterbringung
Abb. 200 Im Gepäck-
raum vom Fahrzeugin-
nenraum aus gesehen:
Bordwerkzeug in einer
Mulde im Bereich des
Schlossträgers.
Je nach Ausstattung des Modells können sich die Werkzeuge des Fahrzeugs
im Gepäckraum, in einer Aussparung im Bereich des Schlossträgers, befin-
den ⇒ Abb. 200. Befestigungsgurte lösen und das Bordwerkzeug heraus-
nehmen. Bei Fahrzeugen, die werkseitig mit Winterreifen ausgestattet sind,
befindet sich zusätzliches Bordwerkzeug in einem Werkzeugkasten im Ge-
päckraum.
Hinweis
Den Wagenheber nach dem Gebrauch in seine ursprüngliche Stellung zu-
rückkurbeln, damit er sicher verstaut werden kann. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

340Situationen

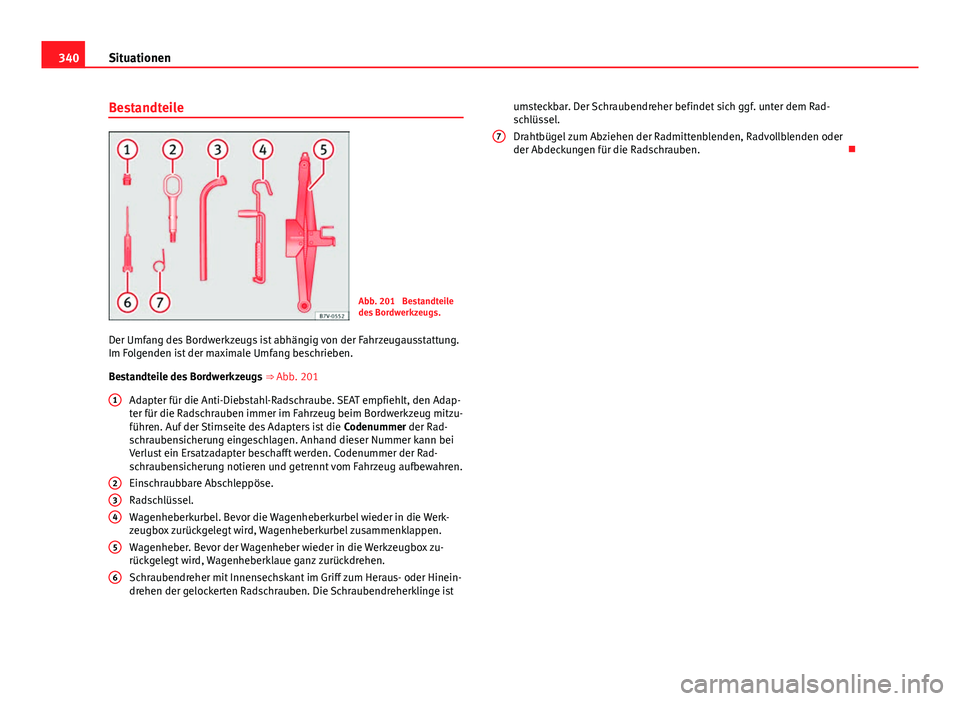

Bestandteile
Abb. 201 Bestandteile
des Bordwerkzeugs.
Der Umfang des Bordwerkzeugs ist abhängig von der Fahrzeugausstattung.
Im Folgenden ist der maximale Umfang beschrieben.
Bestandteile des Bordwerkzeugs
⇒  Abb. 201
Adapter für die Anti-Diebstahl-Radschraube. SEAT empfiehlt, den Adap-
ter für die Radschrauben immer im Fahrzeug beim Bordwerkzeug mitzu-
führen. Auf der Stirnseite des Adapters ist die Codenummer der Rad-
schraubensicherung eingeschlagen. Anhand dieser Nummer kann bei
Verlust ein Ersatzadapter beschafft werden. Codenummer der Rad-
schraubensicherung notieren und getrennt vom Fahrzeug aufbewahren.
Einschraubbare Abschleppöse.
Radschlüssel.
Wagenheberkurbel. Bevor die Wagenheberkurbel wieder in die Werk-
zeugbox zurückgelegt wird, Wagenheberkurbel zusammenklappen.
Wagenheber. Bevor der Wagenheber wieder in die Werkzeugbox zu-
rückgelegt wird, Wagenheberklaue ganz zurückdrehen.
Schraubendreher mit Innensechskant im Griff zum Heraus- oder Hinein-
drehen der gelockerten Radschrauben. Die Schraubendreherklinge ist
1
234
5
6
umsteckbar. Der Schraubendreher befindet sich ggf. unter dem Rad-
schlüssel.
Drahtbügel zum Abziehen der Radmittenblenden, Radvollblenden oder
der Abdeckungen für die Radschrauben.

7

341
Situationen

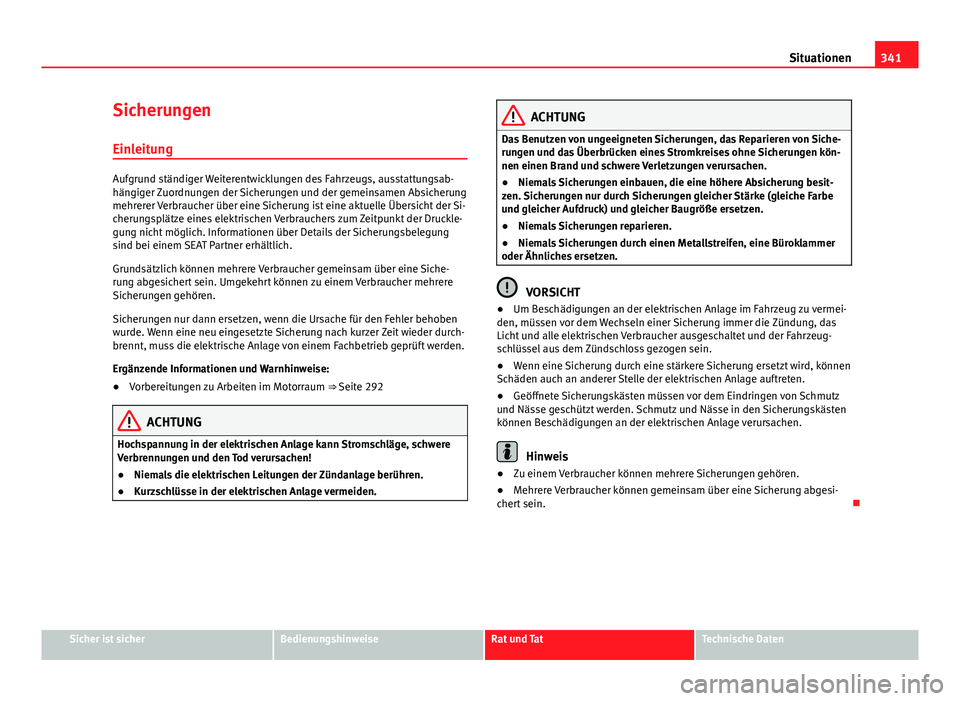

Sicherungen
Einleitung
Aufgrund ständiger Weiterentwicklungen des Fahrzeugs, ausstattungsab-
hängiger Zuordnungen der Sicherungen und der gemeinsamen Absicherung
mehrerer Verbraucher über eine Sicherung ist eine aktuelle Übersicht der Si-
cherungsplätze eines elektrischen Verbrauchers zum Zeitpunkt der Druckle-
gung nicht möglich. Informationen über Details der Sicherungsbelegung
sind bei einem SEAT Partner erhältlich.
Grundsätzlich können mehrere Verbraucher gemeinsam über eine Siche-
rung abgesichert sein. Umgekehrt können zu einem Verbraucher mehrere
Sicherungen gehören.
Sicherungen nur dann ersetzen, wenn die Ursache für den Fehler behoben
wurde. Wenn eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch-
brennt, muss die elektrische Anlage von einem Fachbetrieb geprüft werden.
Ergänzende Informationen und Warnhinweise:
● Vorbereitungen zu Arbeiten im Motorraum ⇒ Seite 292
ACHTUNG
Hochspannung in der elektrischen Anlage kann Stromschläge, schwere
Verbrennungen und den Tod verursachen!
● Niemals die elektrischen Leitungen der Zündanlage berühren.
● Kurzschlüsse in der elektrischen Anlage vermeiden.
ACHTUNG
Das Benutzen von ungeeigneten Sicherungen, das Reparieren von Siche-
rungen und das Überbrücken eines Stromkreises ohne Sicherungen kön-
nen einen Brand und schwere Verletzungen verursachen.
● Niemals Sicherungen einbauen, die eine höhere Absicherung besit-
zen. Sicherungen nur durch Sicherungen gleicher Stärke (gleiche Farbe
und gleicher Aufdruck) und gleicher Baugröße ersetzen.
● Niemals Sicherungen reparieren.
● Niemals Sicherungen durch einen Metallstreifen, eine Büroklammer
oder Ähnliches ersetzen.
VORSICHT
● Um Beschädigungen an der elektrischen Anlage im Fahrzeug zu vermei-
den, müssen vor dem Wechseln einer Sicherung immer die Zündung, das
Licht und alle elektrischen Verbraucher ausgeschaltet und der Fahrzeug-
schlüssel aus dem Zündschloss gezogen sein.
● Wenn eine Sicherung durch eine stärkere Sicherung ersetzt wird, können
Schäden auch an anderer Stelle der elektrischen Anlage auftreten.
● Geöffnete Sicherungskästen müssen vor dem Eindringen von Schmutz
und Nässe geschützt werden. Schmutz und Nässe in den Sicherungskästen
können Beschädigungen an der elektrischen Anlage verursachen.
Hinweis
● Zu einem Verbraucher können mehrere Sicherungen gehören.
● Mehrere Verbraucher können gemeinsam über eine Sicherung abgesi-
chert sein. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

342Situationen

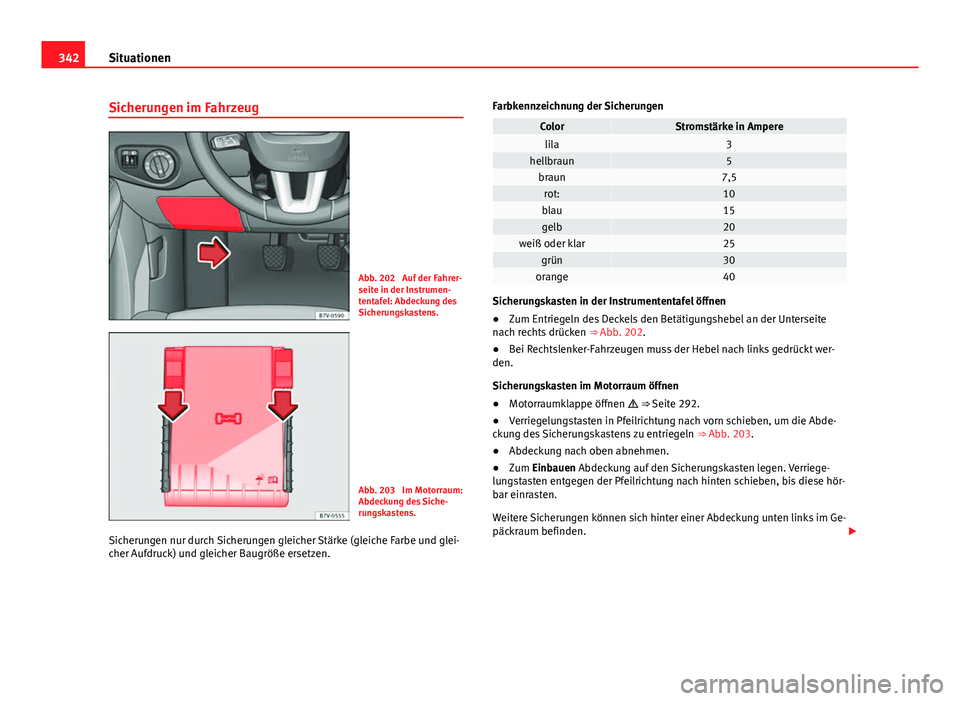

Sicherungen im Fahrzeug
Abb. 202 Auf der Fahrer-
seite in der Instrumen-
tentafel: Abdeckung des
Sicherungskastens.
Abb. 203 Im Motorraum:
Abdeckung des Siche-
rungskastens.
Sicherungen nur durch Sicherungen gleicher Stärke (gleiche Farbe und glei-
cher Aufdruck) und gleicher Baugröße ersetzen. Farbkennzeichnung der Sicherungen
ColorStromstärke in Amperelila3hellbraun5braun7,5rot:10blau15gelb20weiß oder klar25grün30orange40
Sicherungskasten in der Instrumententafel öffnen
●
Zum Entriegeln des Deckels den Betätigungshebel an der Unterseite
nach rechts drücken ⇒ Abb. 202.
● Bei Rechtslenker-Fahrzeugen muss der Hebel nach links gedrückt wer-
den.
Sicherungskasten im Motorraum öffnen
● Motorraumklappe öffnen  ⇒ Seite 292.
● Verriegelungstasten in Pfeilrichtung nach vorn schieben, um die Abde-
ckung des Sicherungskastens zu entriegeln ⇒ Abb. 203.
● Abdeckung nach oben abnehmen.
● Zum Einbauen Abdeckung auf den Sicherungskasten legen. Verriege-
lungstasten entgegen der Pfeilrichtung nach hinten schieben, bis diese hör-
bar einrasten.
Weitere Sicherungen können sich hinter einer Abdeckung unten links im Ge-
päckraum befinden. 
