2014 Peugeot Expert Tepee Betriebsanleitung (in German)

31
Bedienungseinheit
STAR
TBE
REIT
2

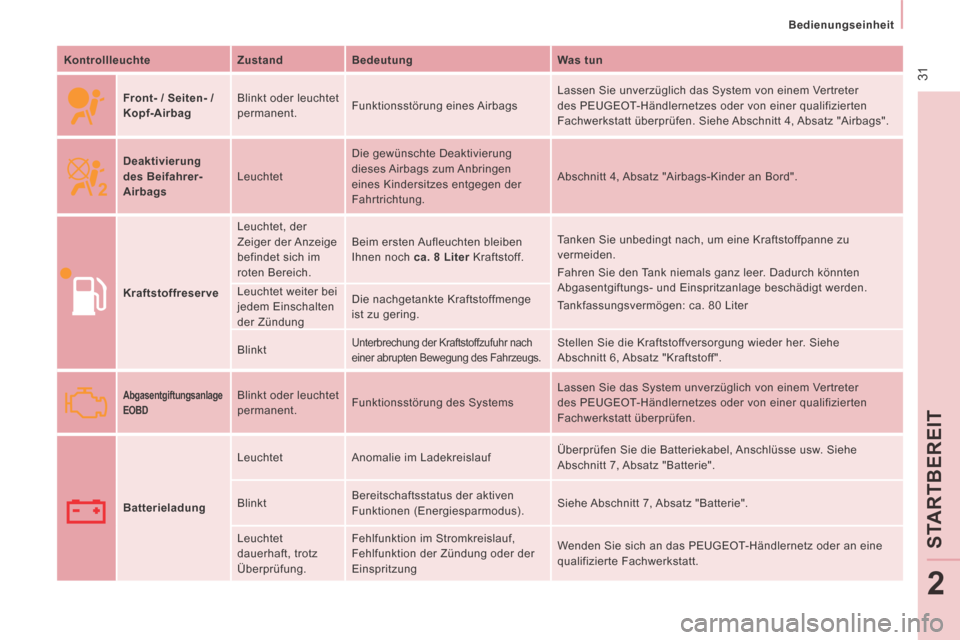

Kontrollleuchte Zustand Bedeutung Was tun
Front- / Seiten- /


Kopf-Airbag Blinkt oder leuchtet
permanent.
Funktionsstörung eines Airbags Lassen Sie unverzüglich das System von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen. Siehe Abschnitt 4, Absatz "Airbags".
Deaktivierung

des Beifahrer-
Airbags Leuchtet Die gewünschte Deaktivierung
dieses Airbags zum Anbringen
eines Kindersitzes entgegen der
Fahrtrichtung. Abschnitt 4, Absatz "Airbags-Kinder an Bord".
Kraftstoffreserve Leuchtet, der
Zeiger der Anzeige
befindet sich im
roten Bereich.
Beim ersten Aufleuchten bleiben
Ihnen noch
ca. 8 Liter Kraftstoff. Tanken Sie unbedingt nach, um eine Kraftstoffpanne zu
vermeiden.
Fahren Sie den Tank niemals ganz leer. Dadurch könnten
Abgasentgiftungs- und Einspritzanlage beschädigt werden.
Tankfassungsvermögen: ca. 80 Liter
Leuchtet weiter bei
jedem Einschalten
der Zündung Die nachgetankte Kraftstoffmenge
ist zu gering.
Blinkt
Unterbrechung der Kraftstoffzufuhr nach
einer abrupten Bewegung des Fahrzeugs. Stellen Sie die Kraftstoffversorgung wieder her. Siehe
Abschnitt 6, Absatz "Kraftstoff".

Abgasentgiftungsanlage
EOBD Blinkt oder leuchtet
permanent. Funktionsstörung des Systems Lassen Sie das System unverzüglich von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Batterieladung Leuchtet
Anomalie im Ladekreislauf Überprüfen Sie die Batteriekabel, Anschlüsse usw. Siehe
Abschnitt 7, Absatz "Batterie".
Blinkt Bereitschaftsstatus der aktiven
Funktionen (Energiesparmodus). Siehe Abschnitt 7, Absatz "Batterie".
Leuchtet
dauerhaft, trotz
Überprüfung. Fehlfunktion im Stromkreislauf,
Fehlfunktion der Zündung oder der
Einspritzung
Wenden Sie sich an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt.

ABS
32
Bedienungseinheit

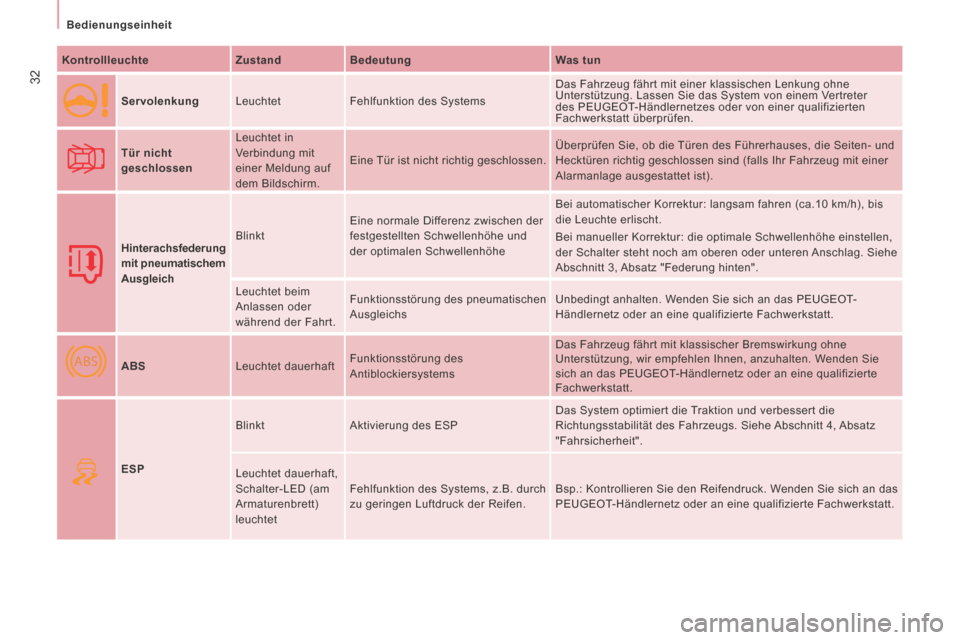

Kontrollleuchte Zustand Bedeutung Was tun
Servolenkung Leuchtet Fehlfunktion des Systems Das Fahrzeug fährt mit einer klassischen Lenkung ohne
Unterstützung. Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Tür nicht
geschlossen
Leuchtet in
Verbindung mit
einer Meldung auf
dem Bildschirm.
Eine Tür ist nicht richtig geschlossen.
Überprüfen Sie, ob die Türen des Führerhauses, die Seiten- und
Hecktüren richtig geschlossen sind (falls Ihr Fahrzeug mit einer
Alarmanlage ausgestattet ist).
Hinterachsfederung
mit pneumatischem
Ausgleich
Blinkt
Eine normale Differenz zwischen der
festgestellten Schwellenhöhe und
der optimalen Schwellenhöhe Bei automatischer Korrektur: langsam fahren (ca.10 km/h), bis
die Leuchte erlischt.
Bei manueller Korrektur: die optimale Schwellenhöhe einstellen,
der Schalter steht noch am oberen oder unteren Anschlag. Siehe
Abschnitt 3, Absatz "Federung hinten".
Leuchtet beim
Anlassen oder
während der Fahrt. Funktionsstörung des pneumatischen
Ausgleichs
Unbedingt anhalten. Wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizierte Fachwerkstatt.
ABS Leuchtet dauerhaft Funktionsstörung des
Antiblockiersystems Das Fahrzeug fährt mit klassischer Bremswirkung ohne
Unterstützung, wir empfehlen Ihnen, anzuhalten. Wenden Sie
sich an das PEUGEOT-Händlernetz oder an eine qualifizierte
Fachwerkstatt.
ESP Blinkt
Aktivierung des ESP Das System optimiert die Traktion und verbessert die
Richtungsstabilität des Fahrzeugs. Siehe Abschnitt 4, Absatz
"Fahrsicherheit".
Leuchtet dauerhaft,
Schalter-LED (am
Armaturenbrett)
leuchtet Fehlfunktion des Systems, z.B. durch
zu geringen Luftdruck der Reifen.
Bsp.: Kontrollieren Sie den Reifendruck. Wenden Sie sich an das
PEUGEOT-Händlernetz oder an eine qualifizierte Fachwerkstatt.

33
Bedienungseinheit
STAR
TBE
REIT
2

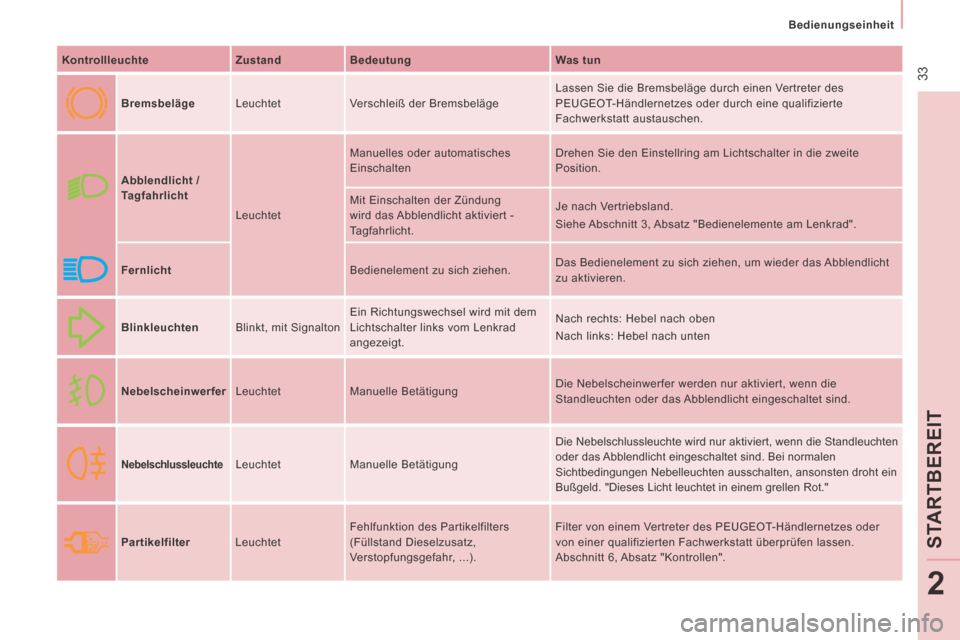

Kontrollleuchte Zustand Bedeutung Was tun
Bremsbeläge Leuchtet Verschleiß der Bremsbeläge Lassen Sie die Bremsbeläge durch einen Vertreter des
PEUGEOT-Händlernetzes oder durch eine qualifizierte
Fachwerkstatt austauschen.
Abblendlicht /

Tagfahrlicht
Leuchtet Manuelles oder automatisches
Einschalten
Drehen Sie den Einstellring am Lichtschalter in die zweite
Position.
Mit Einschalten der Zündung
wird das Abblendlicht aktiviert -
Tagfahrlicht. Je nach Vertriebsland.
Siehe Abschnitt 3, Absatz "Bedienelemente am Lenkrad".
Fernlicht Bedienelement zu sich ziehen. Das Bedienelement zu sich ziehen, um wieder das Abblendlicht
zu aktivieren.
Blinkleuchten Blinkt, mit Signalton Ein Richtungswechsel wird mit dem
Lichtschalter links vom Lenkrad
angezeigt. Nach rechts: Hebel nach oben
Nach links: Hebel nach unten
Nebelscheinwerfer Leuchtet Manuelle Betätigung Die Nebelscheinwerfer werden nur aktiviert, wenn die
Standleuchten oder das Abblendlicht eingeschaltet sind.

Nebelschlussleuchte Leuchtet Manuelle Betätigung Die Nebelschlussleuchte wird nur aktiviert, wenn die Standleuchten
oder das Abblendlicht eingeschaltet sind. Bei normalen
Sichtbedingungen Nebelleuchten ausschalten, ansonsten droht ein
Bußgeld. "Dieses Licht leuchtet in einem grellen Rot."
Partikelfilter Leuchtet Fehlfunktion des Partikelfilters
(Füllstand Dieselzusatz,
Verstopfungsgefahr, ...). Filter von einem Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
Abschnitt 6, Absatz "Kontrollen".

34
Bedienungseinheit
Anzeige Zustand Bedeutung Was tun

Geschwindigkeitsregler Leuchtet Der Geschwindigkeitsregler ist
eingeschaltet. Manuelle Betätigung. Siehe Abschnitt 3, Absatz "Bedienelemente
am Lenkrad".

Geschwindigkeitsbegrenzer Leuchtet Der Geschwindigkeitsbegrenzer ist
eingeschaltet. Manuelle Betätigung. Siehe Abschnitt 3, Absatz "Bedienelemente
am Lenkrad".
Anzeige für
Schalten
Leuchtet. Eine Anweisung, die von
der Konfiguration und dem
Verkehrsaufkommen unabhängig ist. Um den Kraftstoffverbrauch zu verringern, legen Sie bei einer
manuellen Gangschaltung den empfohlenen Gang ein.
Es liegt in der Verantwortung des Fahrers, diese Angabe zu
befolgen oder nicht.
Vorglühen Diesel Leuchtet Die klimatischen Bedingungen
erfordern ein Vorglühen. Warten Sie mit dem Anlassen, bis die Leuchte erlischt.
Partikelfilter Leuchtet Fehlfunktion des Partikelfilters
(Füllstand Dieselzusatz,
Verstopfungsgefahr, ...) Filter von einem Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
Abschnitt 6, Absatz "Kontrollen".
Wasser im
Dieselfilter
Leuchtet, in
Verbindung mit
einer Meldung auf
dem Bildschirm Es befindet sich Wasser im
Dieselfilter. Wenden Sie sich unverzüglich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt, um das
Wasser aus dem Filter abzulassen.
Siehe Abschnitt 6, Absatz "Kontrollen".
Wartungsschlüssel Leuchtet In absehbarer Zeit ist eine Inspektion
fällig. Sehen Sie sich die Liste der Inspektionen im Service-/
Garantieheft an. Lassen Sie die Inspektion von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer qualifizierten
Fachwerkstatt durchführen.
Uhrzeit Leuchtet Einstellung der Uhrzeit Verwenden Sie den Schalter links am Kombiinstrument. Siehe
Abschnitt 2, am Anfang des Absatzes "Bedienungseinheit".

35
Bedienungseinheit
STAR
TBE
REIT
2
KRAFTSTOFFTANKANZEIGE
Der Kraftstoffstand wird jedes Mal geprüft, wenn
der Zündschlüssel auf "Zündung ein" gedreht wird.
Steht die Tankanzeige bei:
KÜHLFLÜSSIGKEITSTEMPERATUR
Der Zeiger steht vor dem roten Bereich:
Temperatur normal.
Bei erschwerten Betriebsbedingungen oder sehr
warmer Witterung kann der Zeiger in die Nähe des
roten Bereichs rücken. Was tun, wenn die Warnleuchte aufleuchtet:

- halten Sie sofort an und schalten Sie die Zündung aus. Der Motorventilator kann noch
bis zu ca. 10 Minuten nachlaufen,
- 1, ist der Tank voll, er fasst ca. 80 Liter.
- 0, ist die Reserve angebraucht, die Warnleuchte leuchtet ununterbrochen.
Die Reserve beträgt beim ersten Aufleuchten der
Warnleuchte ca. 8 Liter.
Näheres dazu finden Sie in Abschnitt 6,
Absatz "Kraftstoff". Was tun, wenn der Zeiger in den roten Bereich
eintritt:

Reduzieren Sie die Geschwindigkeit oder lassen
Sie den Motor im Leerlauf laufen. - lassen Sie, bevor Sie den Füllstand der
Kühlflüssigkeit prüfen, den Motor abkühlen
und füllen Sie bei Bedarf Flüssigkeit nach.
Da der Kühlkreislauf unter Druck steht, beachten
Sie bitte folgende Ratschläge, um Verbrühungen
zu vermeiden:
- warten Sie nach Abstellen des Motors mindestens eine Stunde, bevor Sie weitere
Schritte unternehmen,
- schrauben Sie den Verschluss um eine Vierteldrehung auf, um den Druck absinken zu
lassen,
- sobald der Druck abgesunken ist, prüfen Sie den Füllstand am Ausdehnungsgefäß,
- entfernen Sie bei Bedarf den Verschluss ganz, um Flüssigkeit nachzufüllen.
Wenn der Zeiger im roten Bereich bleibt, lassen
Sie das Problem vom PEUGEOT-Händlernetz oder
von einer qualifizierten Werkstatt überprüfen.
Mehr dazu finden Sie in Abschnitt 6, Absatz
"Füllstände".

36
Bedienungseinheit
ABGASENTGIFTUNG
Der Fahrer wird durch das Aufleuchten dieser
speziellen Warnleuchte im Kombiinstrument auf
Funktionsstörungen dieser Abgasentgiftungsanlage
hingewiesen.
Der Katalysator kann in diesem Fall beschädigt
werden. Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes oder von
einer qualifizierten Werkstatt überprüfen. EOBD (European On Board Diagnosis)
ist ein bordeigenes europäisches
Diagnosesystem, das unter anderem
die Normen der für folgende
Schadstoffe zulässigen Emissionen erfüllt:
- CO (Kohlenmonoxid),
- HC (unverbrannte Kohlenwasserstoffe),
- NOx (Stickoxide) oder Partikel, die von Lambdasonden vor und hinter dem
Katalysator registriert werden.
REIFENFÜLLDRUCKÜBERWACHUNG
System zur automatischen Kontrolle des
Reifenfülldrucks während der Fahrt.
Das System überwacht permanent den Druck der
vier Reifen sobald das Fahrzeug in Bewegung ist.
Drucksensoren befinden sich im Ventil eines jeden
Reifens (abgesehen vom Ersatzrad).
Das System löst eine Warnung aus sobald es den
Fülldruckabfall von einem oder mehreren Reifen
erkennt. Die Reifenfülldrucküberwachung ist eine
Fahrhilfe und entbindet den Fahrer weder
von seiner Überwachungspflicht noch von
seiner Verantwortung.
Dieses System befreit Sie nicht von der
monatlichen Kontrolle des Reifenfülldrucks
(einschl. der des Ersatzrades) sowie vor
einer langen Fahrstrecke.
Fahren mit zu niedrigem Reifendruck
verschlechtert das Fahrverhalten, verlängert die
Bremswege, führt zu einer vorzeitigen Abnutzung
der Reifen, insbesondere bei erschwerten
Bedingungen (hohe Last, erhöhte Geschwindigkeit,
lange Strecke).
Fahren mit zu niedrigem Reifendruck erhöht
den Kraftstoffverbrauch.
Die Reifendruck-Sollwerte für Ihr Fahrzeug
sind auf dem Reifendruckaufkleber
angegeben (siehe Abschnitt "Kenndaten").
Der Druck der Reifen muss "im kalten Zustand"
überprüft werden (Fahrzeugstillstand seit 1 Stunde
oder nach einer mit mäßiger Geschwindigkeit
gefahrenen Strecke von unter 10 km).
Andernfalls, 0,3 bar zu den auf dem Aufkleber
angegebenen Werten addieren.

37
Bedienungseinheit
STAR
TBE
REIT
2
Warnung unzureichender Fülldruck
Feststellbar durch das ununterbrochene
Aufl euchten dieser Kontrollleuchte,
in Verbindung mit einem akustischen
Signal und, je nach Ausstattung, dem
Erscheinen einer Meldung.
Bei einer an einem einzelnen Reifen festgestellten
Anomalie, ermöglicht das Piktogramm oder die
angezeigte Meldung, je nach Ausstattung, diesen
zu identifizieren.
- Verringern Sie sofort die Geschwindigkeit, vermeiden Sie Lenkradbewegungen und
abruptes Bremsen.
- Bringen Sie Ihr Fahrzeug baldmöglichst zum Stehen, sobald es die Verkehrsverhältnisse
zulassen.
- Bei einer Reifenpanne, benutzen Sie das provisorische Reifenpannenset oder das
Ersatzrad (je nach Ausstattung),
oder
- wenn Sie über einen Kompressor verfügen, z.B. derjenige des provisorischen
Reifenpannensets, kontrollieren Sie im kalten
Zustand den Druck der vier Reifen,
oder
- falls es nicht möglich ist, diese Kontrolle sofort durchzuführen, fahren Sie vorsichtig mit
reduzierter Geschwindigkeit. Der erkannte Druckverlust führt nicht immer
zu einer sichtbaren Verformung des Reifens.
Begnügen Sie sich nicht mit einer bloßen
Sichtkontrolle.
Die Warnung bleibt bis zur erneuten
Auffüllung, der Reparatur oder dem Austausch
des oder der betroffenen Reifen bestehen.
Das Ersatzrad ("Notrad" oder Stahlfelge) besitzt
keinen Sensor.
Funktionsstörung
Das Blinken, dann das
ununterbrochene Aufleuchten der
Kontrollleuchte für unzureichenden
Fülldruck zusammen mit dem
Aufleuchten der "Service"-
Kontrollleuchte und, je nach Ausstattung,
dem Erscheinen einer Meldung, zeigt eine
Funktionsstörung des Systems an.
In diesem Fall ist die Reifendrucküberwachung
nicht mehr gewährleistet.
Diese Warnung erscheint auch, wenn
mindestens eines der Räder keinen Sensor
besitzt (z.B. Ersatzrad ("Notrad" oder Stahlfelge)).
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt, um das System zu überprüfen oder,
nach einer Reifenpanne, den Reifen wieder auf der
mit einem Sensor ausgestatteten Originalfelge zu
montieren.

38
Bedienungseinheit
Die Wartungsabstände werden ab der letzten
Rückstellung der Wartungsanzeige auf null
berechnet und durch zwei Werte bestimmt:
- die Kilometerleistung,
- die seit der letzten Wartung verstrichene Zeit.
Ein paar Sekunden nach dem Einschalten der
Zündung wird der Ölstand angezeigt, anschließend
nimmt der Kilometerzähler seine Funktion wieder
auf und zeigt den Gesamtkilometerstand und den
Tageskilometerstand an.
Nächste Wartung in weniger als 1000 km
Bei jedem Einschalten der Zündung blinkt für die
Dauer einiger Sekunden der Schlüssel, während
gleichzeitig die bis zur Wartung verbleibende
Kilometerzahl angezeigt wird: Ein paar Sekunden nach dem Einschalten der
Zündung wird der Ölstand angezeigt, anschließend
nimmt der Kilometerzähler seine normale Funktion
wieder auf, der Schlüssel bleibt jedoch erleuchtet.
Er weist darauf hin, dass in Kürze eine Wartung
fällig ist.
Die bis zur nächsten Wartung verbleibende
Kilometerzahl kann je nach den
Fahrgewohnheiten des Benutzers durch den
Faktor Zeit aufgehoben werden. Nächste Wartung in mehr als 1000 km
Beispiel: Bis zur nächsten Wartung bleiben noch
4800 km. Beim Einschalten der Zündung erscheint
in der Anzeige einige Sekunden lang:

WARTUNGSANZEIGE
Die Wartungsanzeige passt die Wartungsabstände
an die jeweiligen Betriebsbedingungen an.
Funktionsweise
Beim Einschalten der Zündung leuchtet der
Schlüssel als Symbol für die Wartung einige
Sekunden lang auf; in der Anzeige des
Kilometerzählers erscheint die bis zur nächsten
Wartung verbleibende Kilometerzahl (gerundet).
Wartung überfällig
Bei laufendem Motor bleibt der Schlüssel
so lange erleuchtet, bis die Wartung
durchgeführt wurde. Bei jedem Einschalten der Zündung
blinkt für die Dauer einiger
Sekunden der Schlüssel, während
gleichzeitig die überschrittene
Kilometerzahl angezeigt wird.
