Austausch der Glühlampen
PANNENHILFE
7
AUSTAUSCH DER GLÜHLAMPEN
Typ C
Halogenlampe: Sperrfeder
aus der Halterung lösen. Typ A
ganz aus Glas: vorsichtig
ziehen, da sie unter Druck
eingesetzt ist.

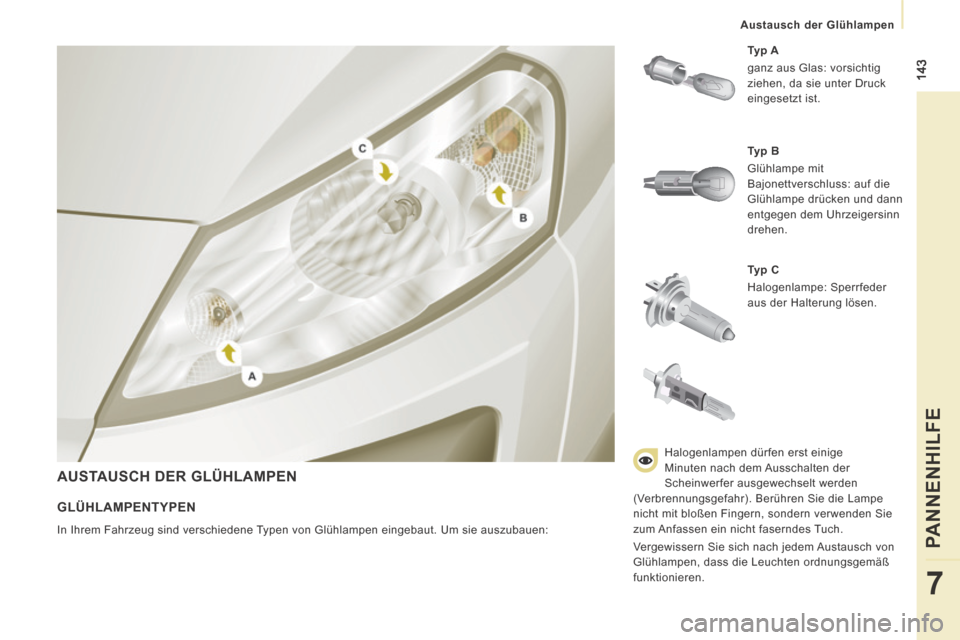

GLÜHLAMPENTYPEN
In Ihrem Fahrzeug sind verschiedene Typen von Glühlampen eingebaut. Um sie auszubauen: Typ B

Glühlampe mit
Bajonettverschluss: auf die
Glühlampe drücken und dann
entgegen dem Uhrzeigersinn
drehen.
Halogenlampen dürfen erst einige
Minuten nach dem Ausschalten der
Scheinwerfer ausgewechselt werden
(Verbrennungsgefahr). Berühren Sie die Lampe
nicht mit bloßen Fingern, sondern verwenden Sie
zum Anfassen ein nicht faserndes Tuch.
Vergewissern Sie sich nach jedem Austausch von
Glühlampen, dass die Leuchten ordnungsgemäß
funktionieren.

144
Austausch der Glühlampen

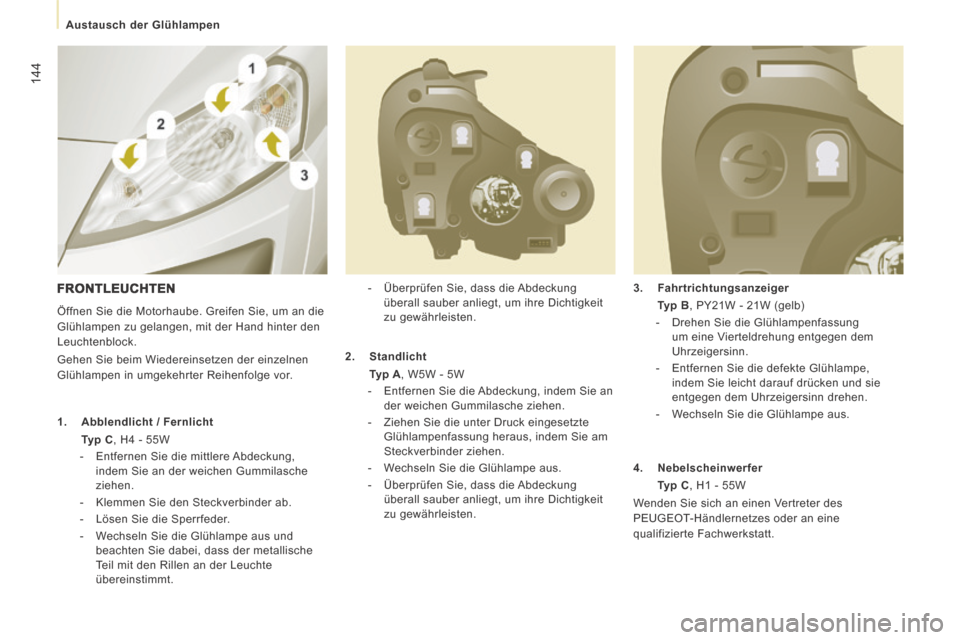

3. Fahrtrichtungsanzeiger
Typ B , PY21W - 21W (gelb)
- Drehen Sie die Glühlampenfassung um eine Vierteldrehung entgegen dem
Uhrzeigersinn.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
- Überprüfen Sie, dass die Abdeckung
überall sauber anliegt, um ihre Dichtigkeit
zu gewährleisten. FRONTLEUCHTEN
Öffnen Sie die Motorhaube. Greifen Sie, um an die
Glühlampen zu gelangen, mit der Hand hinter den
Leuchtenblock.
Gehen Sie beim Wiedereinsetzen der einzelnen
Glühlampen in umgekehrter Reihenfolge vor.
1. Abblendlicht / Fernlicht
Typ C , H4 - 55W
- Entfernen Sie die mittlere Abdeckung, indem Sie an der weichen Gummilasche
ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische
Teil mit den Rillen an der Leuchte
übereinstimmt. 2. Standlicht

Typ A , W5W - 5W
- Entfernen Sie die Abdeckung, indem Sie an der weichen Gummilasche ziehen.
- Ziehen Sie die unter Druck eingesetzte Glühlampenfassung heraus, indem Sie am
Steckverbinder ziehen.
- Wechseln Sie die Glühlampe aus.
- Überprüfen Sie, dass die Abdeckung überall sauber anliegt, um ihre Dichtigkeit
zu gewährleisten. 4. Nebelscheinwerfer

Typ C , H1 - 55W
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.

145
Austausch der Glühlampen
PANNENHILFE
7

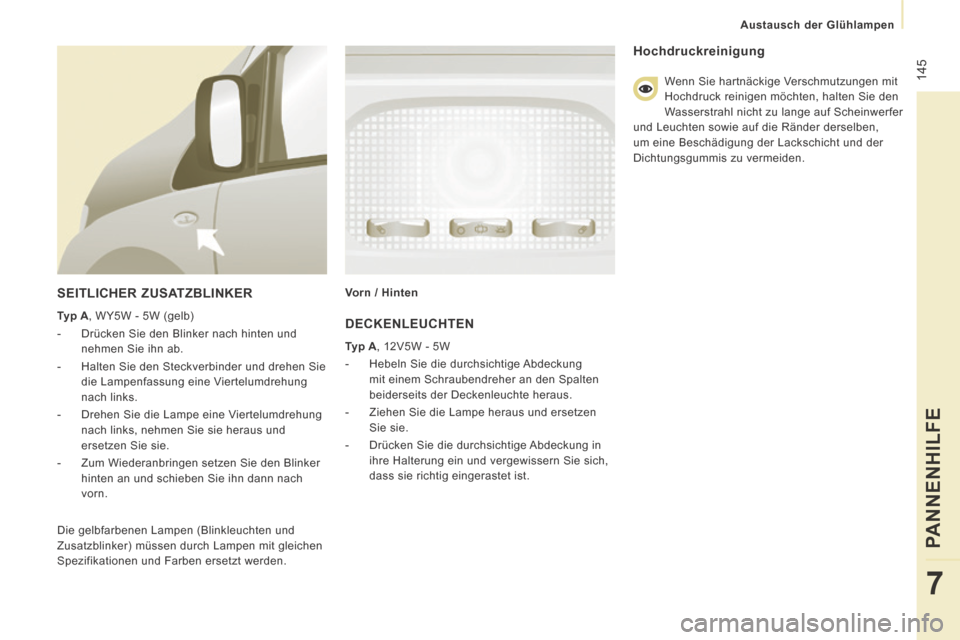

SEITLICHER ZUSATZBLINKER
Typ A , WY5W - 5W (gelb)
- Drücken Sie den Blinker nach hinten und nehmen Sie ihn ab.
- Halten Sie den Steckverbinder und drehen Sie die Lampenfassung eine Viertelumdrehung
nach links.
- Drehen Sie die Lampe eine Viertelumdrehung nach links, nehmen Sie sie heraus und
ersetzen Sie sie.
- Zum Wiederanbringen setzen Sie den Blinker hinten an und schieben Sie ihn dann nach
vorn. Vorn / Hinten

Die gelbfarbenen Lampen (Blinkleuchten und
Zusatzblinker) müssen durch Lampen mit gleichen
Spezifikationen und Farben ersetzt werden. DECKENLEUCHTEN
Typ A , 12V5W - 5W
- Hebeln Sie die durchsichtige Abdeckung mit einem Schraubendreher an den Spalten
beiderseits der Deckenleuchte heraus.
- Ziehen Sie die Lampe heraus und ersetzen Sie sie.
- Drücken Sie die durchsichtige Abdeckung in ihre Halterung ein und vergewissern Sie sich,
dass sie richtig eingerastet ist.
Hochdruckreinigung
Wenn Sie hartnäckige Verschmutzungen mit
Hochdruck reinigen möchten, halten Sie den
Wasserstrahl nicht zu lange auf Scheinwerfer
und Leuchten sowie auf die Ränder derselben,
um eine Beschädigung der Lackschicht und der
Dichtungsgummis zu vermeiden.

146
Austausch der Glühlampen

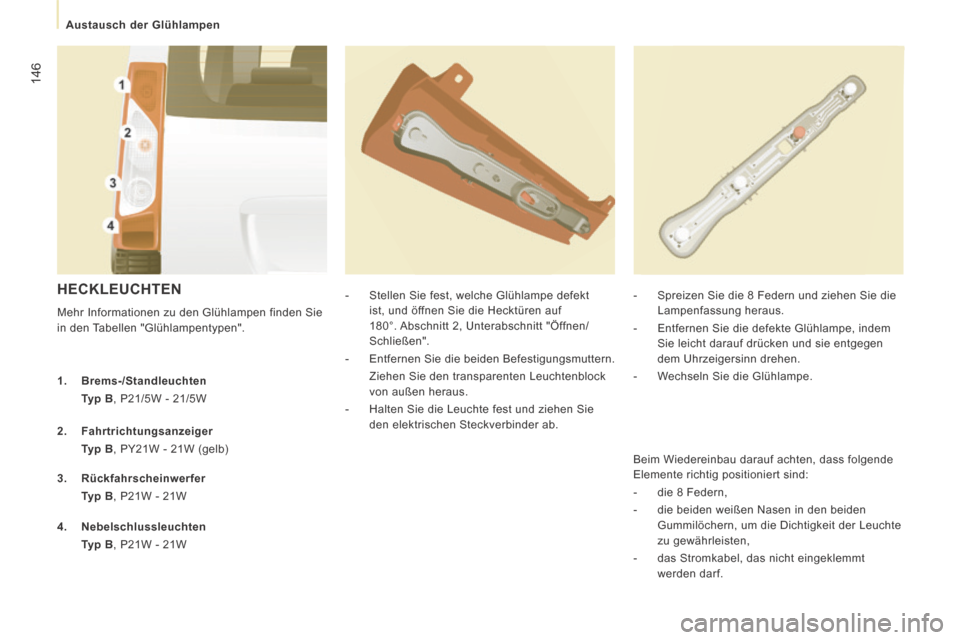

HECKLEUCHTEN
Mehr Informationen zu den Glühlampen finden Sie
in den Tabellen "Glühlampentypen". - Stellen Sie fest, welche Glühlampe defekt
ist, und öffnen Sie die Hecktüren auf
180°. Abschnitt 2, Unterabschnitt "Öffnen/
Schließen".
- Entfernen Sie die beiden Befestigungsmuttern.
Ziehen Sie den transparenten Leuchtenblock von außen heraus.
- Halten Sie die Leuchte fest und ziehen Sie den elektrischen Steckverbinder ab. - Spreizen Sie die 8 Federn und ziehen Sie die
Lampenfassung heraus.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe.
1. Brems-/Standleuchten
Typ B , P21/5W - 21/5W
2. Fahrtrichtungsanzeiger
Typ B , PY21W - 21W (gelb)
3. Rückfahrscheinwerfer
Typ B , P21W - 21W
4. Nebelschlussleuchten
Typ B , P21W - 21W Beim Wiedereinbau darauf achten, dass folgende
Elemente richtig positioniert sind:
- die 8 Federn,
- die beiden weißen Nasen in den beiden
Gummilöchern, um die Dichtigkeit der Leuchte
zu gewährleisten,
- das Stromkabel, das nicht eingeklemmt werden darf.

147
Austausch der Glühlampen
PANNENHILFE
7
DRITTE BREMSLEUCHTE
Typ A , W5W - 5W Typ B , P21W - 21W

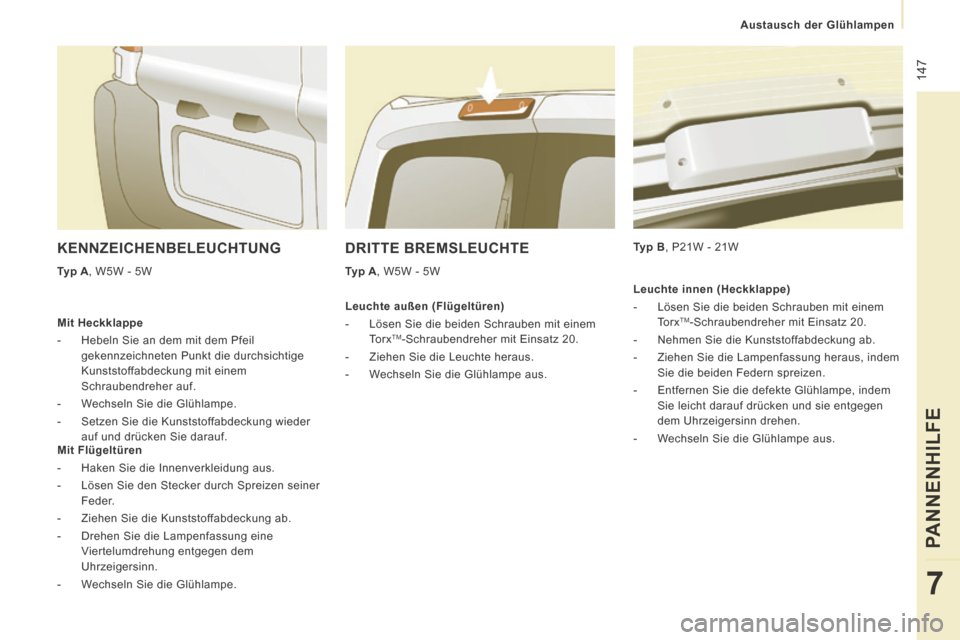

KENNZEICHENBELEUCHTUNG
Typ A , W5W - 5W
Mit Heckklappe
- Hebeln Sie an dem mit dem Pfeil
gekennzeichneten Punkt die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Kunststoffabdeckung wieder auf und drücken Sie darauf.
Mit Flügeltüren
- Haken Sie die Innenverkleidung aus.
- Lösen Sie den Stecker durch Spreizen seiner
Feder.
- Ziehen Sie die Kunststoffabdeckung ab.
- Drehen Sie die Lampenfassung eine Viertelumdrehung entgegen dem
Uhrzeigersinn.
- Wechseln Sie die Glühlampe. Leuchte außen (Flügeltüren)
- Lösen Sie die beiden Schrauben mit einem
Torx
TM -Schraubendreher mit Einsatz 20.
- Ziehen Sie die Leuchte heraus.
- Wechseln Sie die Glühlampe aus. Leuchte innen (Heckklappe)
- Lösen Sie die beiden Schrauben mit einem
Torx
TM -Schraubendreher mit Einsatz 20.
- Nehmen Sie die Kunststoffabdeckung ab.
- Ziehen Sie die Lampenfassung heraus, indem Sie die beiden Federn spreizen.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.

148
Austausch der Sicherungen

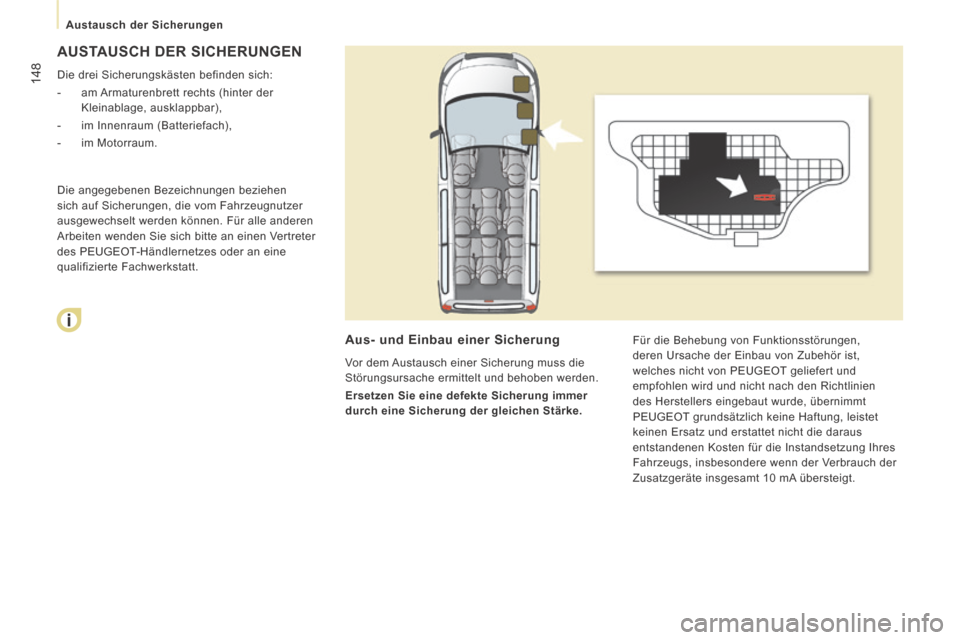

AUSTAUSCH DER SICHERUNGEN
Die drei Sicherungskästen befinden sich:
- am Armaturenbrett rechts (hinter der Kleinablage, ausklappbar),
- im Innenraum (Batteriefach),
- im Motorraum.
Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
Ersetzen Sie eine defekte Sicherung immer
durch eine Sicherung der gleichen Stärke. Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau von Zubehör ist,
welches nicht von PEUGEOT geliefert und
empfohlen wird und nicht nach den Richtlinien
des Herstellers eingebaut wurde, übernimmt
PEUGEOT grundsätzlich keine Haftung, leistet
keinen Ersatz und erstattet nicht die daraus
entstandenen Kosten für die Instandsetzung Ihres
Fahrzeugs, insbesondere wenn der Verbrauch der
Zusatzgeräte insgesamt 10 mA übersteigt.
Die angegebenen Bezeichnungen beziehen
sich auf Sicherungen, die vom Fahrzeugnutzer
ausgewechselt werden können. Für alle anderen
Arbeiten wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.

149
Austausch der Sicherungen
PANNENHILFE
7

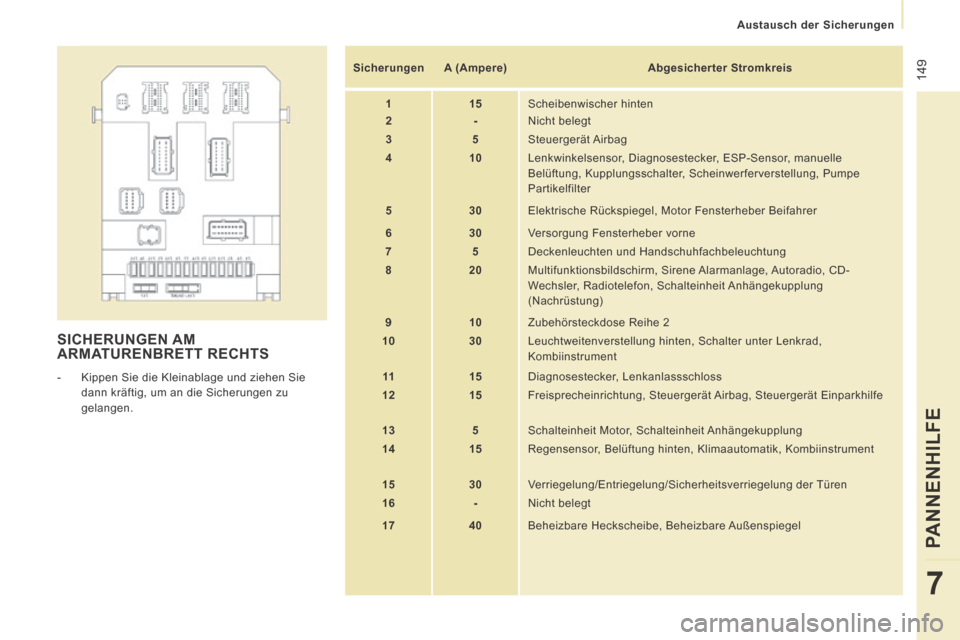

SICHERUNGEN AM ARMATURENBRETT RECHTS
- Kippen Sie die Kleinablage und ziehen Sie dann kräftig, um an die Sicherungen zu
gelangen. Sicherungen
A (Ampere) Abgesicherter Stromkreis
1 15 Scheibenwischer hinten
2 - Nicht belegt
3 5 Steuergerät Airbag
4 10 Lenkwinkelsensor, Diagnosestecker, ESP-Sensor, manuelle
Belüftung, Kupplungsschalter, Scheinwerferverstellung, Pumpe
Partikelfilter
5 30 Elektrische Rückspiegel, Motor Fensterheber Beifahrer
6 30 Versorgung Fensterheber vorne
7 5 Deckenleuchten und Handschuhfachbeleuchtung
8 20 Multifunktionsbildschirm, Sirene Alarmanlage, Autoradio, CD-
Wechsler, Radiotelefon, Schalteinheit Anhängekupplung
(Nachrüstung)
9 10 Zubehörsteckdose Reihe 2
10 30 Leuchtweitenverstellung hinten, Schalter unter Lenkrad,
Kombiinstrument
11 15 Diagnosestecker, Lenkanlassschloss
12 15 Freisprecheinrichtung, Steuergerät Airbag, Steuergerät Einparkhilfe
13 5 Schalteinheit Motor, Schalteinheit Anhängekupplung
14 15 Regensensor, Belüftung hinten, Klimaautomatik, Kombiinstrument
15 30 Verriegelung/Entriegelung/Sicherheitsverriegelung der Türen
16 - Nicht belegt
17 40 Beheizbare Heckscheibe, Beheizbare Außenspiegel

150
Austausch der Sicherungen

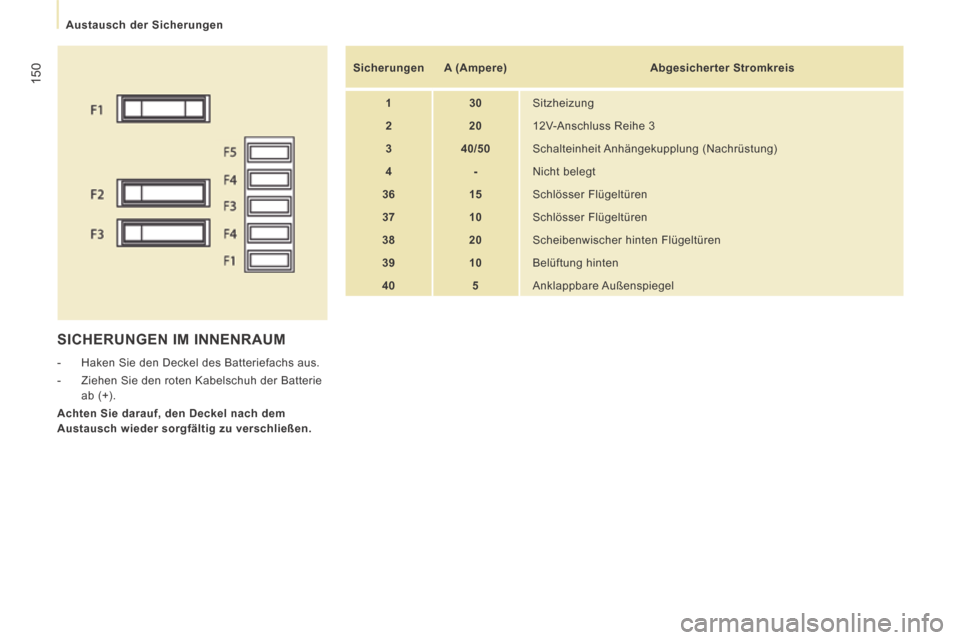

SICHERUNGEN IM INNENRAUM
- Haken Sie den Deckel des Batteriefachs aus.
- Ziehen Sie den roten Kabelschuh der Batterie ab (+).
Achten Sie darauf, den Deckel nach dem
Austausch wieder sorgfältig zu verschließen. Sicherungen
A (Ampere) Abgesicherter Stromkreis
1 30 Sitzheizung
2 20 12V-Anschluss Reihe 3
3 40/50 Schalteinheit Anhängekupplung (Nachrüstung)
4 - Nicht belegt
36 15 Schlösser Flügeltüren
37 10 Schlösser Flügeltüren
38 20 Scheibenwischer hinten Flügeltüren
39 10 Belüftung hinten
40 5 Anklappbare Außenspiegel
