151

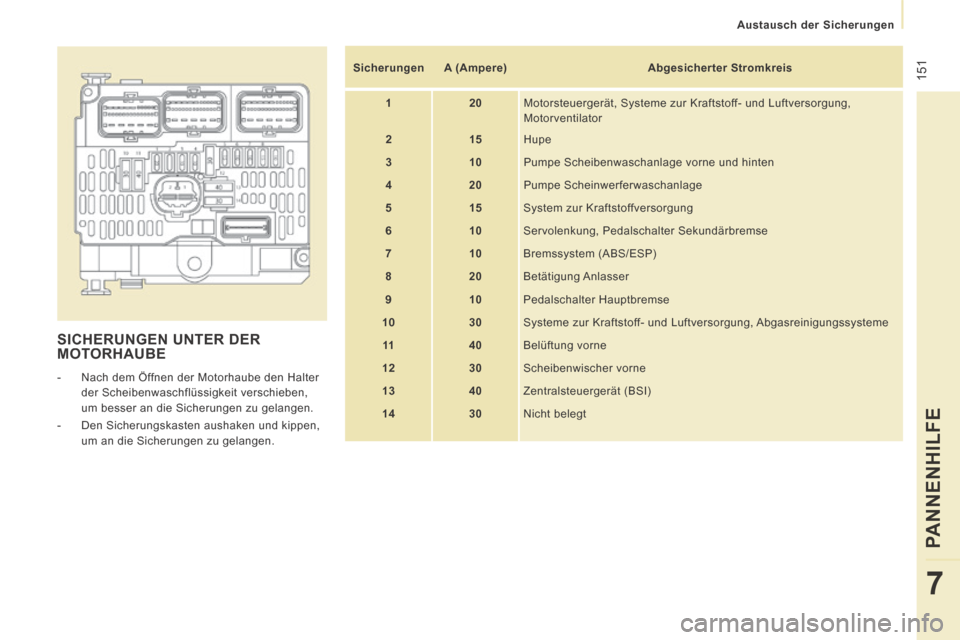

Austausch der Sicherungen
PANNENHILFE
7
SICHERUNGEN UNTER DER MOTORHAUBE
- Nach dem Öffnen der Motorhaube den Halter der Scheibenwaschflüssigkeit verschieben,
um besser an die Sicherungen zu gelangen.
- Den Sicherungskasten aushaken und kippen, um an die Sicherungen zu gelangen. Sicherungen
A (Ampere) Abgesicherter Stromkreis
1 20 Motorsteuergerät, Systeme zur Kraftstoff- und Luftversorgung,
Motorventilator
2 15 Hupe
3 10 Pumpe Scheibenwaschanlage vorne und hinten
4 20 Pumpe Scheinwerferwaschanlage
5 15 System zur Kraftstoffversorgung
6 10 Servolenkung, Pedalschalter Sekundärbremse
7 10 Bremssystem (ABS/ESP)
8 20 Betätigung Anlasser
9 10 Pedalschalter Hauptbremse
10 30 Systeme zur Kraftstoff- und Luftversorgung, Abgasreinigungssysteme
11 40 Belüftung vorne
12 30 Scheibenwischer vorne
13 40 Zentralsteuergerät (BSI)
14 30 Nicht belegt

152

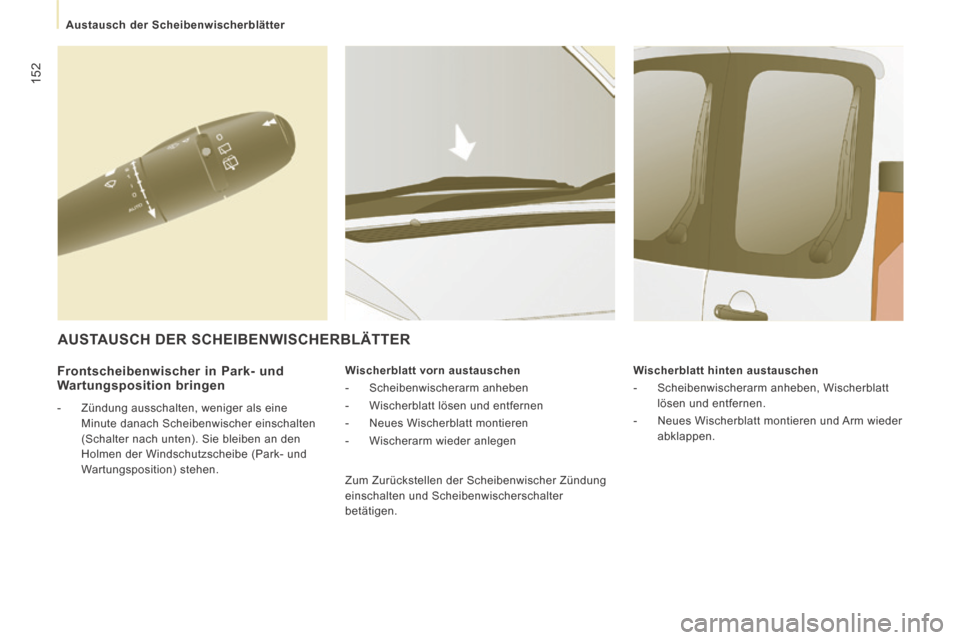

Austausch der Scheibenwischerblätter
Frontscheibenwischer in Park- und Wartungsposition bringen
- Zündung ausschalten, weniger als eine Minute danach Scheibenwischer einschalten
(Schalter nach unten). Sie bleiben an den
Holmen der Windschutzscheibe (Park- und
Wartungsposition) stehen. Wischerblatt vorn austauschen
- Scheibenwischerarm anheben
- Wischerblatt lösen und entfernen
- Neues Wischerblatt montieren
- Wischerarm wieder anlegen
Wischerblatt hinten austauschen
- Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.
- Neues Wischerblatt montieren und Arm wieder abklappen.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER
Zum Zurückstellen der Scheibenwischer Zündung
einschalten und Scheibenwischerschalter
betätigen.

153

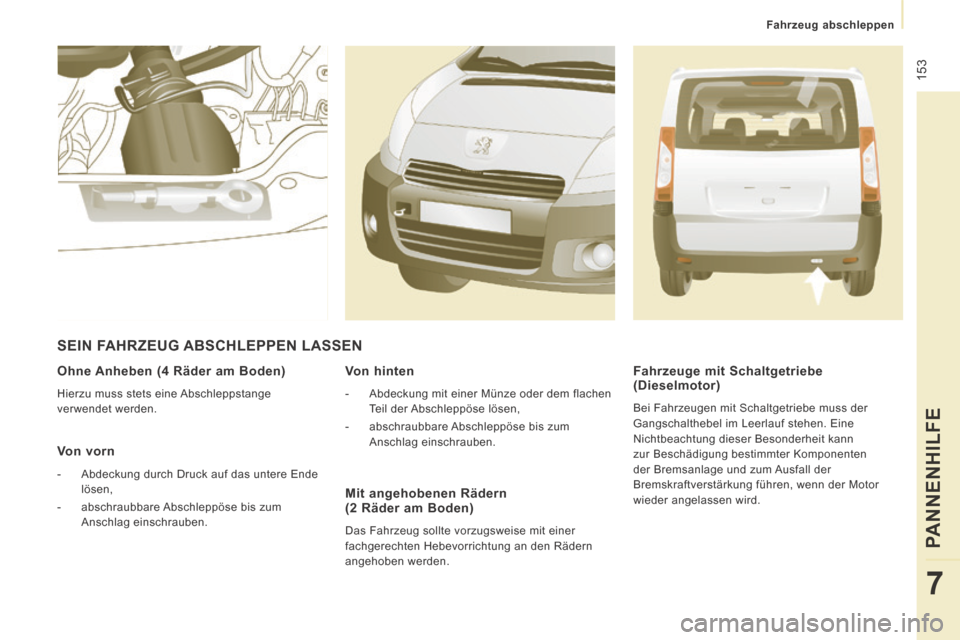

Fahrzeug abschleppen
PANNENHILFE
7
Ohne Anheben (4 Räder am Boden)
Hierzu muss stets eine Abschleppstange
verwendet werden.
Von vorn
- Abdeckung durch Druck auf das untere Ende lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben.
SEIN FAHRZEUG ABSCHLEPPEN LASSEN
Mit angehobenen Rädern (2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den Rädern
angehoben werden.
Von hinten
- Abdeckung mit einer Münze oder dem flachen Teil der Abschleppöse lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben.
Fahrzeuge mit Schaltgetriebe (Dieselmotor)
Bei Fahrzeugen mit Schaltgetriebe muss der
Gangschalthebel im Leerlauf stehen. Eine
Nichtbeachtung dieser Besonderheit kann
zur Beschädigung bestimmter Komponenten
der Bremsanlage und zum Ausfall der
Bremskraftverstärkung führen, wenn der Motor
wieder angelassen wird.

154

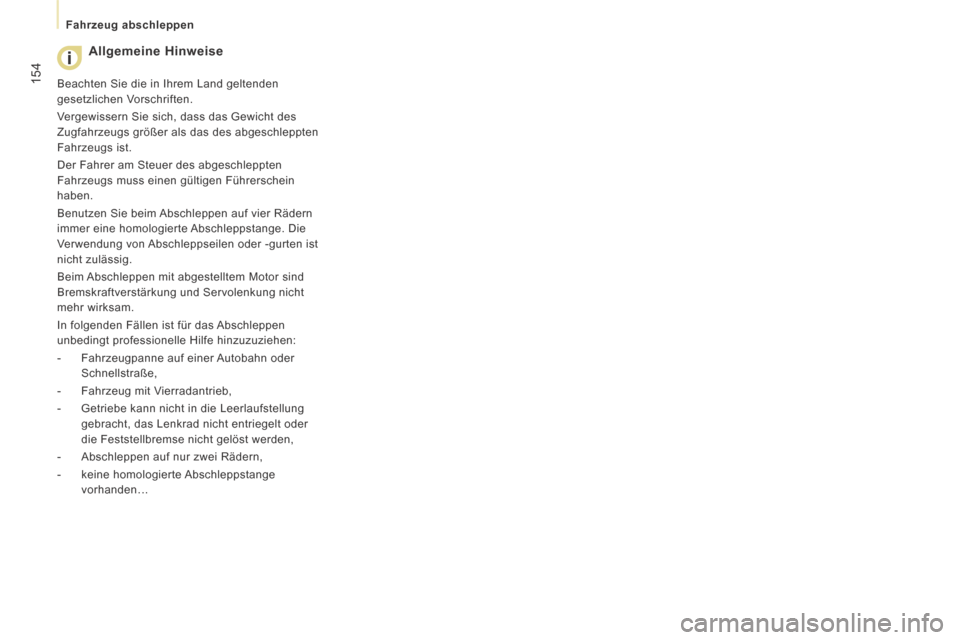

Fahrzeug abschleppen
Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden
gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht des
Zugfahrzeugs größer als das des abgeschleppten
Fahrzeugs ist.
Der Fahrer am Steuer des abgeschleppten
Fahrzeugs muss einen gültigen Führerschein
haben.
Benutzen Sie beim Abschleppen auf vier Rädern
immer eine homologierte Abschleppstange. Die
Verwendung von Abschleppseilen oder -gurten ist
nicht zulässig.
Beim Abschleppen mit abgestelltem Motor sind
Bremskraftverstärkung und Servolenkung nicht
mehr wirksam.
In folgenden Fällen ist für das Abschleppen
unbedingt professionelle Hilfe hinzuzuziehen:
- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,
- Fahrzeug mit Vierradantrieb,
- Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder
die Feststellbremse nicht gelöst werden,
- Abschleppen auf nur zwei Rädern,
- keine homologierte Abschleppstange vorhanden…

155

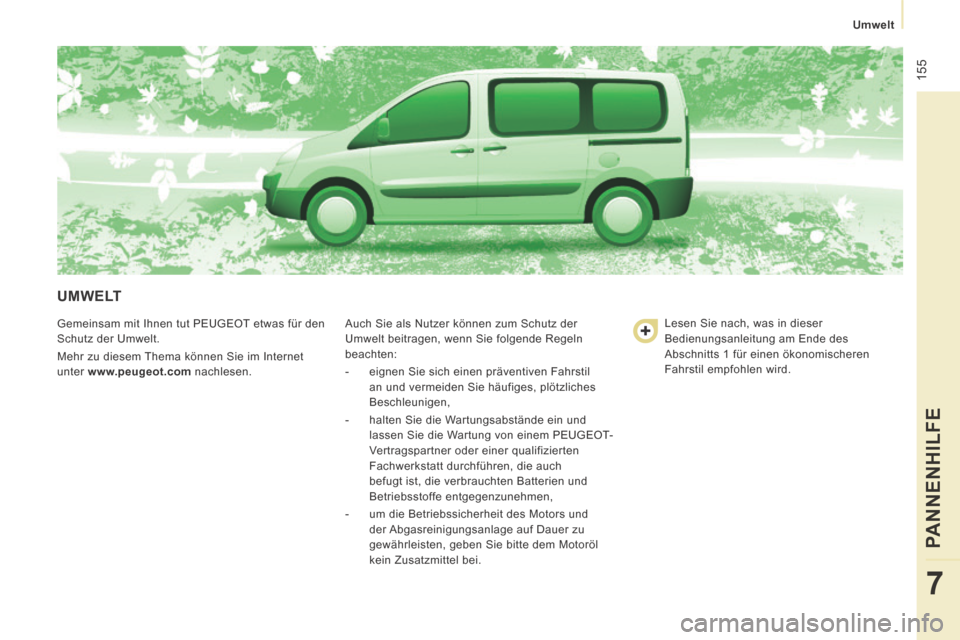

Umwelt
PANNENHILFE
7
UMWELT
Gemeinsam mit Ihnen tut PEUGEOT etwas für den
Schutz der Umwelt.
Mehr zu diesem Thema können Sie im Internet
unter www.peugeot.com nachlesen. Auch Sie als Nutzer können zum Schutz der
Umwelt beitragen, wenn Sie folgende Regeln
beachten:
- eignen Sie sich einen präventiven Fahrstil
an und vermeiden Sie häufiges, plötzliches
Beschleunigen,
- halten Sie die Wartungsabstände ein und lassen Sie die Wartung von einem PEUGEOT-
Vertragspartner oder einer qualifizierten
Fachwerkstatt durchführen, die auch
befugt ist, die verbrauchten Batterien und
Betriebsstoffe entgegenzunehmen,
- um die Betriebssicherheit des Motors und der Abgasreinigungsanlage auf Dauer zu
gewährleisten, geben Sie bitte dem Motoröl
kein Zusatzmittel bei. Lesen Sie nach, was in dieser
Bedienungsanleitung am Ende des
Abschnitts 1 für einen ökonomischeren
Fahrstil empfohlen wird.

156

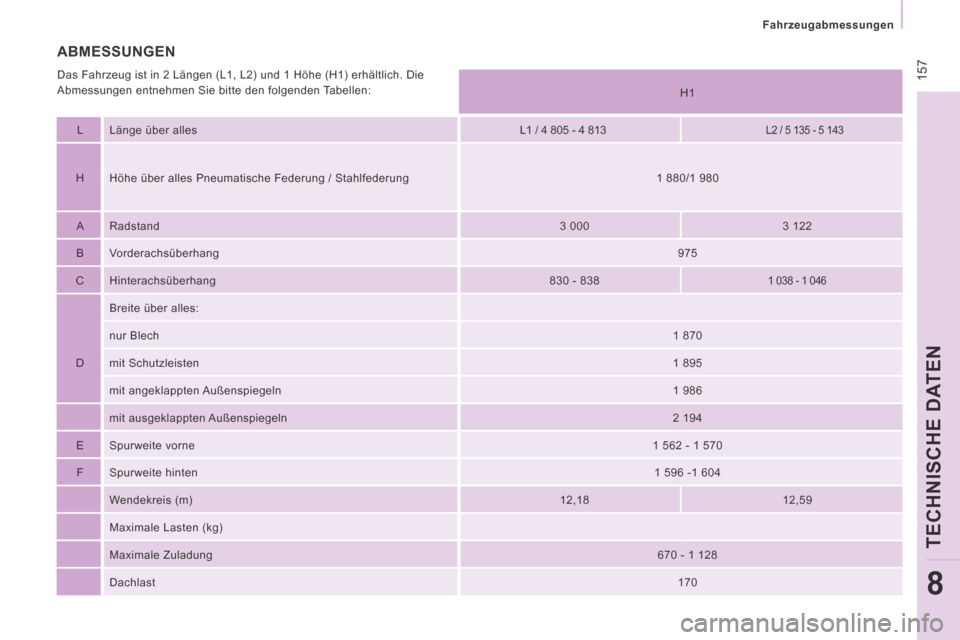

Fahrzeugabmessungen

157
Fahrzeugabmessungen
TECHNISCHE DATEN
8
H1
L Länge über alles L1 / 4 805 - 4 813
L2 / 5 135 - 5 143
H Höhe über alles Pneumatische Federung / Stahlfederung 1 880/1 980
A Radstand 3 000 3 122
B Vorderachsüberhang 975
C Hinterachsüberhang 830 - 838
1 038 - 1 046
Breite über alles:
nur Blech 1 870
D mit Schutzleisten 1 895
mit angeklappten Außenspiegeln 1 986
mit ausgeklappten Außenspiegeln 2 194
E Spurweite vorne 1 562 - 1 570
F Spurweite hinten 1 596 -1 604
Wendekreis (m) 12,18 12,59
Maximale Lasten (kg)
Maximale Zuladung 670 - 1 128
Dachlast 170
ABMESSUNGEN
Das Fahrzeug ist in 2 Längen (L1, L2) und 1 Höhe (H1) erhäl\
tlich. Die
Abmessungen entnehmen Sie bitte den folgenden Tabellen:

158

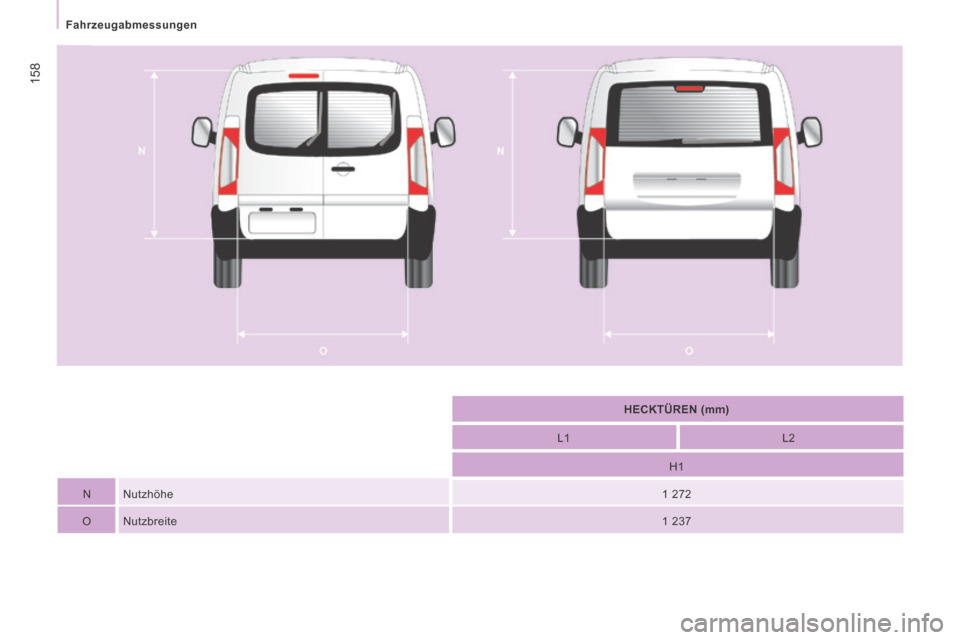

Fahrzeugabmessungen

HECKTÜREN (mm)

L1 L2

H1
N Nutzhöhe 1 272
O Nutzbreite 1 237
