2014 Peugeot Boxer Betriebsanleitung (in German)

Sicherung durchgebrannt
135
PANNENHILFE
8

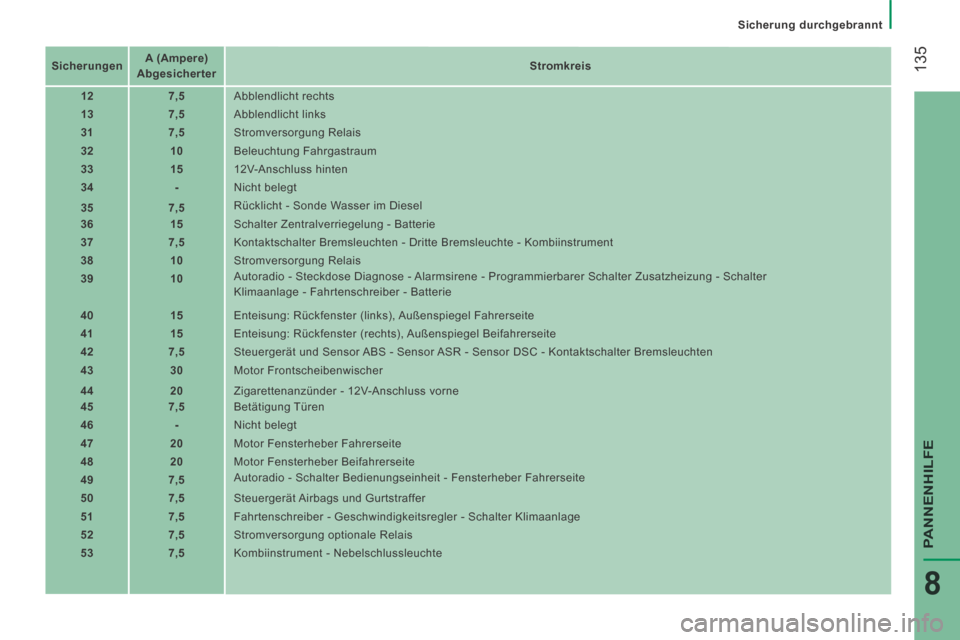

Sicherungen A (Ampere)
Abgesicherter Stromkreis

12 7,5 Abblendlicht rechts
13 7,5 Abblendlicht links
31 7,5 Stromversorgung Relais
32 10 Beleuchtung Fahrgastraum
33 15 12V-Anschluss hinten
34 - Nicht belegt
35 7,5 Rücklicht - Sonde Wasser im Diesel
36 15 Schalter Zentralverriegelung - Batterie
37 7,5 Kontaktschalter Bremsleuchten - Dritte Bremsleuchte - Kombiinstrument
38 10 Stromversorgung Relais
39 10 Autoradio - Steckdose Diagnose - Alarmsirene - Programmierbarer Schalter Zusatzheizung - Schalter
Klimaanlage - Fahrtenschreiber - Batterie
40 15 Enteisung: Rückfenster (links), Außenspiegel Fahrerseite
41 15 Enteisung: Rückfenster (rechts), Außenspiegel Beifahrerseite
42 7,5 Steuergerät und Sensor ABS - Sensor ASR - Sensor DSC - Kontaktschalter Bremsleuchten
43 30 Motor Frontscheibenwischer
44 20 Zigarettenanzünder - 12V-Anschluss vorne
45 7,5 Betätigung Türen
46 - Nicht belegt
47 20 Motor Fensterheber Fahrerseite
48 20 Motor Fensterheber Beifahrerseite
49 7, 5 Autoradio - Schalter Bedienungseinheit - Fensterheber Fahrerseite
50 7,5 Steuergerät Airbags und Gurtstraffer
51 7,5 Fahrtenschreiber - Geschwindigkeitsregler - Schalter Klimaanlage
52 7,5 Stromversorgung optionale Relais
53 7,5 Kombiinstrument - Nebelschlussleuchte

Sicherung durchgebrannt

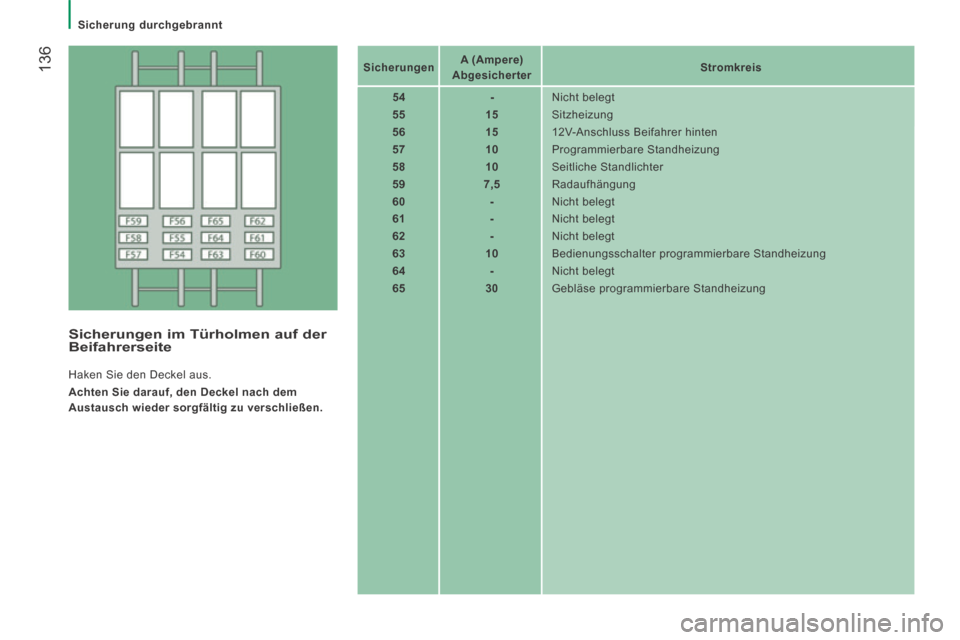

136 Sicherungen A (Ampere)
Abgesicherter Stromkreis

54 - Nicht belegt
55 15 Sitzheizung
56 15 12V-Anschluss Beifahrer hinten
57 10 Programmierbare Standheizung
58 10 Seitliche Standlichter
59 7,5 Radaufhängung
60 - Nicht belegt
61 - Nicht belegt
62 - Nicht belegt
63 10 Bedienungsschalter programmierbare Standheizung
64 - Nicht belegt
65 30 Gebläse programmierbare Standheizung
Sicherungen im Türholmen auf der Beifahrerseite
Haken Sie den Deckel aus.
Achten Sie darauf, den Deckel nach dem
Austausch wieder sorgfältig zu verschließen.

Sicherung durchgebrannt
137
PANNENHILFE
8

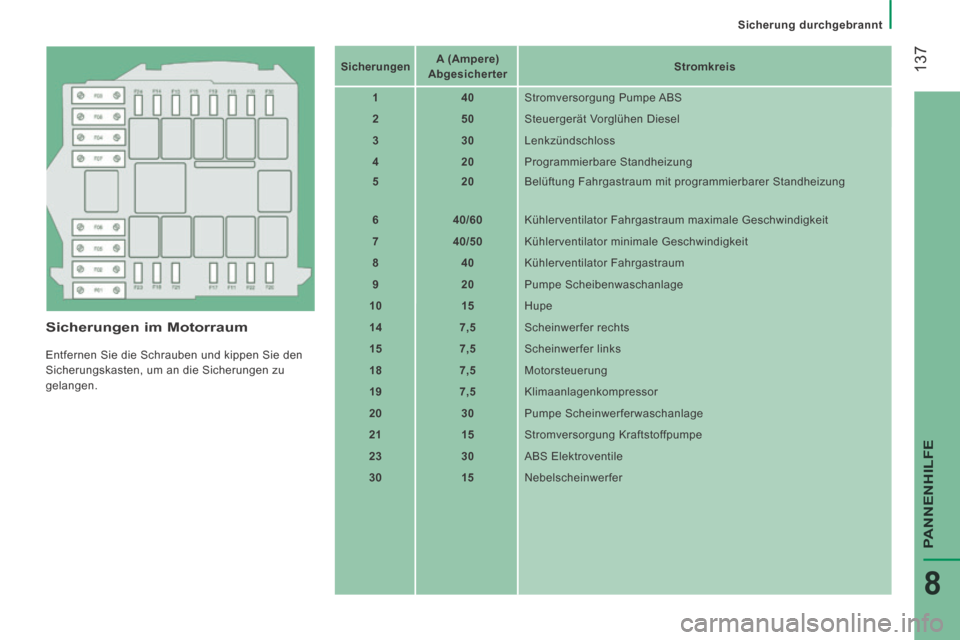

Sicherungen im Motorraum
Entfernen Sie die Schrauben und kippen Sie den
Sicherungskasten, um an die Sicherungen zu
gelangen. Sicherungen
A (Ampere)
Abgesicherter Stromkreis

1 40 Stromversorgung Pumpe ABS
2 50 Steuergerät Vorglühen Diesel
3 30 Lenkzündschloss
4 20 Programmierbare Standheizung
5 20 Belüftung Fahrgastraum mit programmierbarer Standheizung
6 40/60 Kühlerventilator Fahrgastraum maximale Geschwindigkeit
7 40/50 Kühlerventilator minimale Geschwindigkeit
8 40 Kühlerventilator Fahrgastraum
9 20 Pumpe Scheibenwaschanlage
10 15 Hupe
14 7,5 Scheinwerfer rechts
15 7,5 Scheinwerfer links
18 7,5 Motorsteuerung
19 7,5 Klimaanlagenkompressor
20 30 Pumpe Scheinwerferwaschanlage
21 15 Stromversorgung Kraftstoffpumpe
23 30 ABS Elektroventile
30 15 Nebelscheinwerfer

Glühlampe oder Lampe defekt
138 Wenn Sie mit einer Hochdruckwäsche
hartnäckige Verschmutzungen beseitigen,
halten Sie den Hochdruckstrahl nicht
unmittelbar auf Scheinwerfer, Leuchten oder deren
Ränder, damit der Schutzlack und die Dichtung
nicht beschädigt werden.

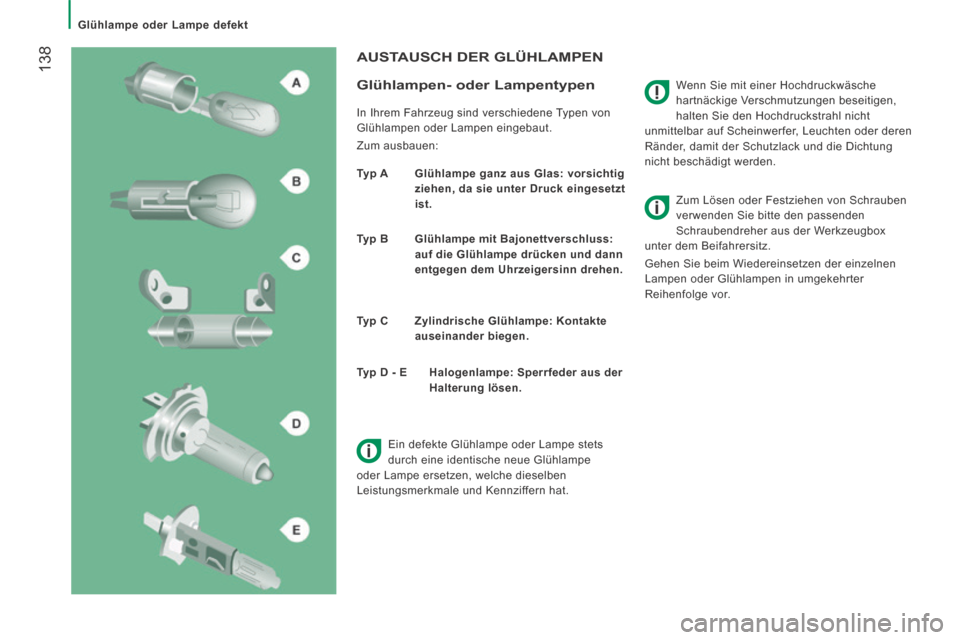

AUSTAUSCH DER GLÜHLAMPEN
Glühlampen- oder Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen oder Lampen eingebaut.
Zum ausbauen:
Typ A Glühlampe ganz aus Glas: vorsichtig ziehen, da sie unter Druck eingesetzt
ist.
Typ B Glühlampe mit Bajonettverschluss: auf die Glühlampe drücken und dann
entgegen dem Uhrzeigersinn drehen.
Typ C Zylindrische Glühlampe: Kontakte auseinander biegen. Zum Lösen oder Festziehen von Schrauben
verwenden Sie bitte den passenden
Schraubendreher aus der Werkzeugbox
unter dem Beifahrersitz.
Gehen Sie beim Wiedereinsetzen der einzelnen
Lampen oder Glühlampen in umgekehrter
Reihenfolge vor.
Typ D - E Halogenlampe: Sperrfeder aus der Halterung lösen.
Ein defekte Glühlampe oder Lampe stets
durch eine identische neue Glühlampe
oder Lampe ersetzen, welche dieselben
Leistungsmerkmale und Kennziffern hat.

Glühlampe oder Lampe defekt
139
PANNENHILFE
8

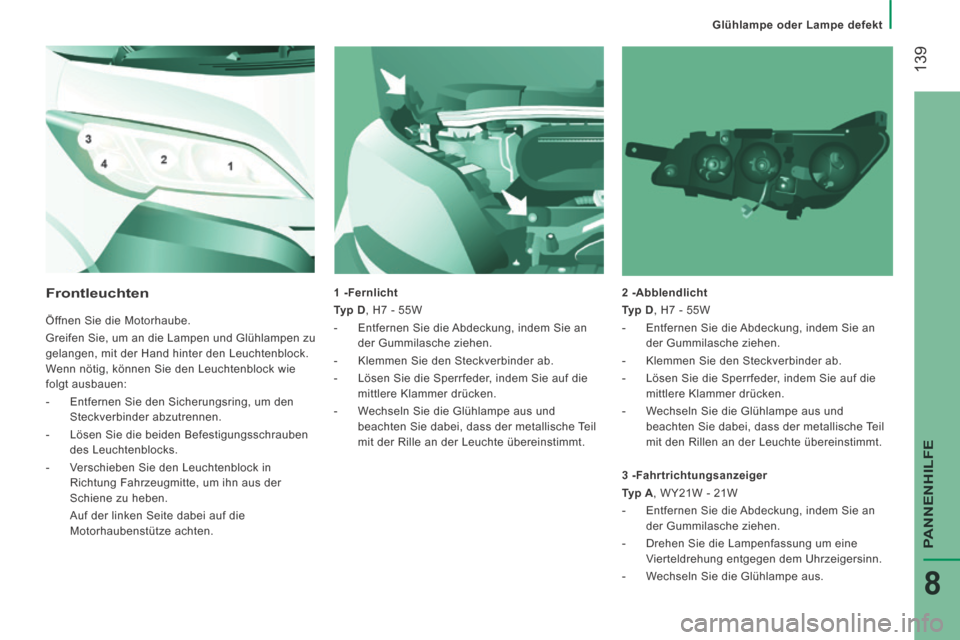

1 -Fernlicht
Typ D , H7 - 55W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die mittlere Klammer drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil
mit der Rille an der Leuchte übereinstimmt. 2 -Abblendlicht
Typ D , H7 - 55W
- Entfernen Sie die Abdeckung, indem Sie an
der Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die mittlere Klammer drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt. Frontleuchten
Öffnen Sie die Motorhaube.
Greifen Sie, um an die Lampen und Glühlampen zu
gelangen, mit der Hand hinter den Leuchtenblock.
Wenn nötig, können Sie den Leuchtenblock wie
folgt ausbauen:
- Entfernen Sie den Sicherungsring, um den Steckverbinder abzutrennen.
- Lösen Sie die beiden Befestigungsschrauben des Leuchtenblocks.
- Verschieben Sie den Leuchtenblock in Richtung Fahrzeugmitte, um ihn aus der
Schiene zu heben.
Auf der linken Seite dabei auf die Motorhaubenstütze achten. 3 -Fahrtrichtungsanzeiger
Typ A , WY21W - 21W
- Entfernen Sie die Abdeckung, indem Sie an
der Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen dem Uhrzeigersinn.
- Wechseln Sie die Glühlampe aus.

Glühlampe oder Lampe defekt
140

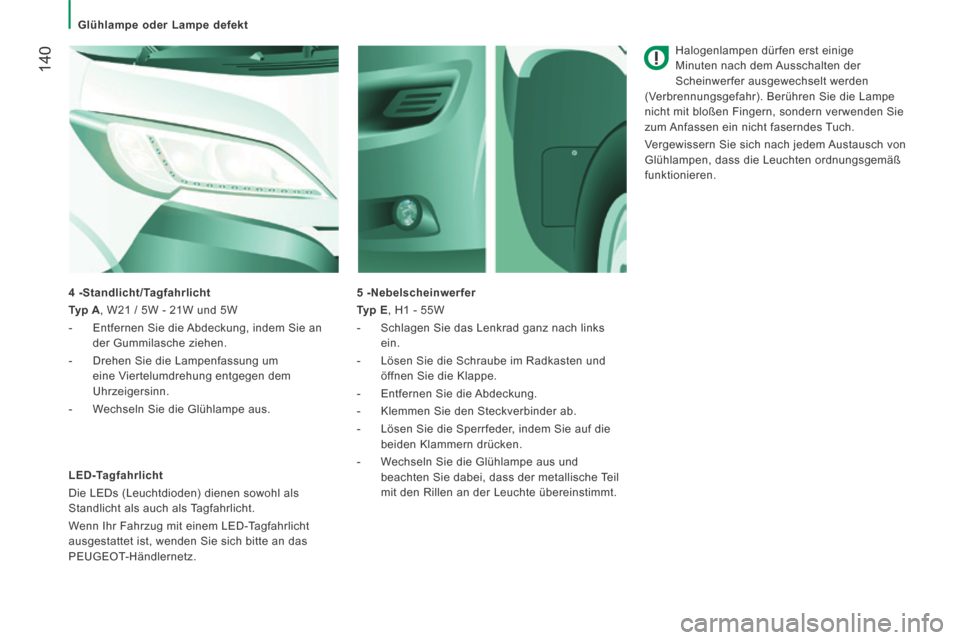

Halogenlampen dürfen erst einige
Minuten nach dem Ausschalten der
Scheinwerfer ausgewechselt werden
(Verbrennungsgefahr). Berühren Sie die Lampe
nicht mit bloßen Fingern, sondern verwenden Sie
zum Anfassen ein nicht faserndes Tuch.
Vergewissern Sie sich nach jedem Austausch von
Glühlampen, dass die Leuchten ordnungsgemäß
funktionieren.
5 -Nebelscheinwerfer
Typ E , H1 - 55W
- Schlagen Sie das Lenkrad ganz nach links ein.
- Lösen Sie die Schraube im Radkasten und öffnen Sie die Klappe.
- Entfernen Sie die Abdeckung.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die beiden Klammern drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt.
LED-Tagfahrlicht
Die LEDs (Leuchtdioden) dienen sowohl als
Standlicht als auch als Tagfahrlicht.
Wenn Ihr Fahrzug mit einem LED-Tagfahrlicht
ausgestattet ist, wenden Sie sich bitte an das
PEUGEOT-Händlernetz. 4 -Standlicht/Tagfahrlicht
Typ A , W21 / 5W - 21W und 5W
- Entfernen Sie die Abdeckung, indem Sie an
der Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Viertelumdrehung entgegen dem
Uhrzeigersinn.
- Wechseln Sie die Glühlampe aus.

Glühlampe oder Lampe defekt
141
PANNENHILFE
8

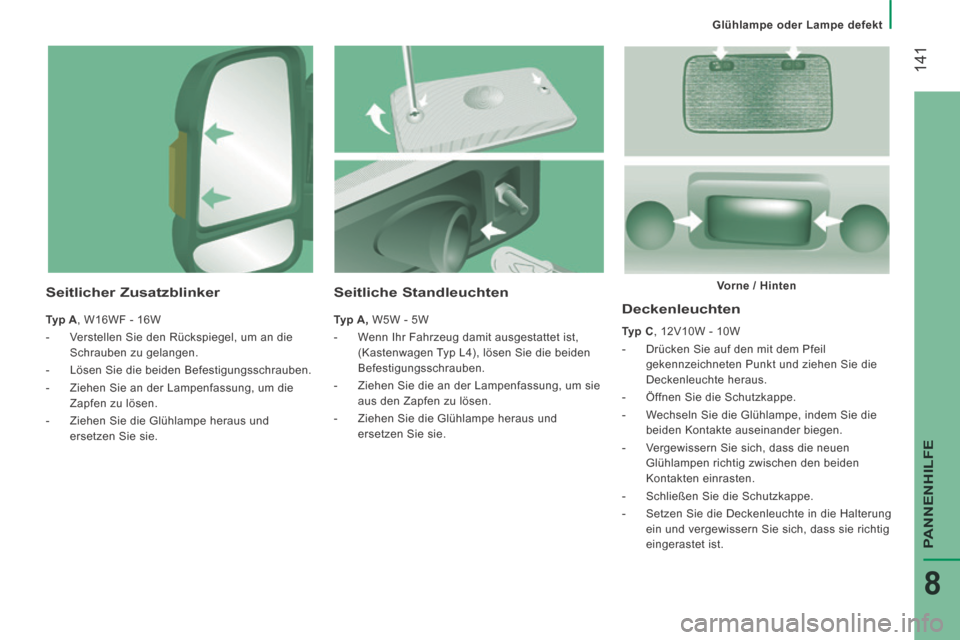

Deckenleuchten
Typ C , 12V10W - 10W
- Drücken Sie auf den mit dem Pfeil gekennzeichneten Punkt und ziehen Sie die
Deckenleuchte heraus.
- Öffnen Sie die Schutzkappe.
- Wechseln Sie die Glühlampe, indem Sie die beiden Kontakte auseinander biegen.
- Vergewissern Sie sich, dass die neuen Glühlampen richtig zwischen den beiden
Kontakten einrasten.
- Schließen Sie die Schutzkappe.
- Setzen Sie die Deckenleuchte in die Halterung ein und vergewissern Sie sich, dass sie richtig
eingerastet ist.
Seitliche Standleuchten
Typ A, W5W - 5W
- Wenn Ihr Fahrzeug damit ausgestattet ist, (Kastenwagen Typ L4), lösen Sie die beiden
Befestigungsschrauben.
- Ziehen Sie die an der Lampenfassung, um sie aus den Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie.
Seitlicher Zusatzblinker
Typ A , W16WF - 16W
- Verstellen Sie den Rückspiegel, um an die Schrauben zu gelangen.
- Lösen Sie die beiden Befestigungsschrauben.
- Ziehen Sie an der Lampenfassung, um die Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie. Vorne / Hinten

Glühlampe oder Lampe defekt
142

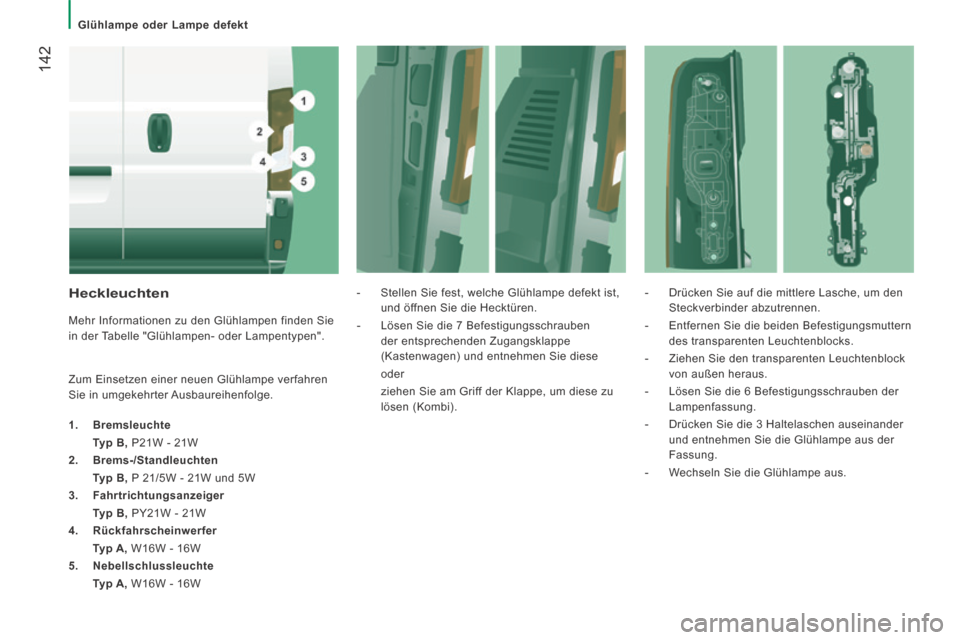

Heckleuchten
Mehr Informationen zu den Glühlampen finden Sie
in der Tabelle "Glühlampen- oder Lampentypen".
Zum Einsetzen einer neuen Glühlampe verfahren
Sie in umgekehrter Ausbaureihenfolge.
1. Bremsleuchte
Typ B, P21W - 21W
2. Brems-/Standleuchten
Typ B, P 21/5W - 21W und 5W
3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W
4. Rückfahrscheinwerfer
Typ A, W16W - 16W
5. Nebellschlussleuchte
Typ A, W16W - 16W - Stellen Sie fest, welche Glühlampe defekt ist,
und öffnen Sie die Hecktüren.
- Lösen Sie die 7 Befestigungsschrauben der entsprechenden Zugangsklappe
(Kastenwagen) und entnehmen Sie diese
oder
ziehen Sie am Griff der Klappe, um diese zu lösen (Kombi). - Drücken Sie auf die mittlere Lasche, um den
Steckverbinder abzutrennen.
- Entfernen Sie die beiden Befestigungsmuttern des transparenten Leuchtenblocks.
- Ziehen Sie den transparenten Leuchtenblock von außen heraus.
- Lösen Sie die 6 Befestigungsschrauben der Lampenfassung.
- Drücken Sie die 3 Haltelaschen auseinander und entnehmen Sie die Glühlampe aus der
Fassung.
- Wechseln Sie die Glühlampe aus.
