TECHNISCHE DATEN
Fahrzeugabmessungen
ABMESSUNGEN Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhä\
ltlich. Die Abmessungen entnehmen Sie bitte den folgenden Tabellen: KASTENWAGEN
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
L Länge über alles 4 963 5 413 5 998 6 363
H Höhe über alles 2 254 2 522 2 254 2 524 2 522 2 760 2 522 2 760
A Radstand 3 000 3 450 4 035
B Vorderachsüberhang 948
C Hinterachsüberhang 1 015 1 380
D Breite (mit/ohne Rückspiegel) 2 508 / 2 050
E Spurweite vorne 1 810
F Spurweite hinten 1 790
G Höhe der Ladeschwelle 535 bis 565
I Bodenlänge innen 2 670 3 120 3 705 4 070
J Maximale Ladehöhe innen 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maximale Innenbreite 1 870
M Maximale Innenbreite zwischen den Radkästen 1 422
Volumen (m
3) 8 9,5 10 11,5 13 15 15 17

154
Fahrzeugabmessungen

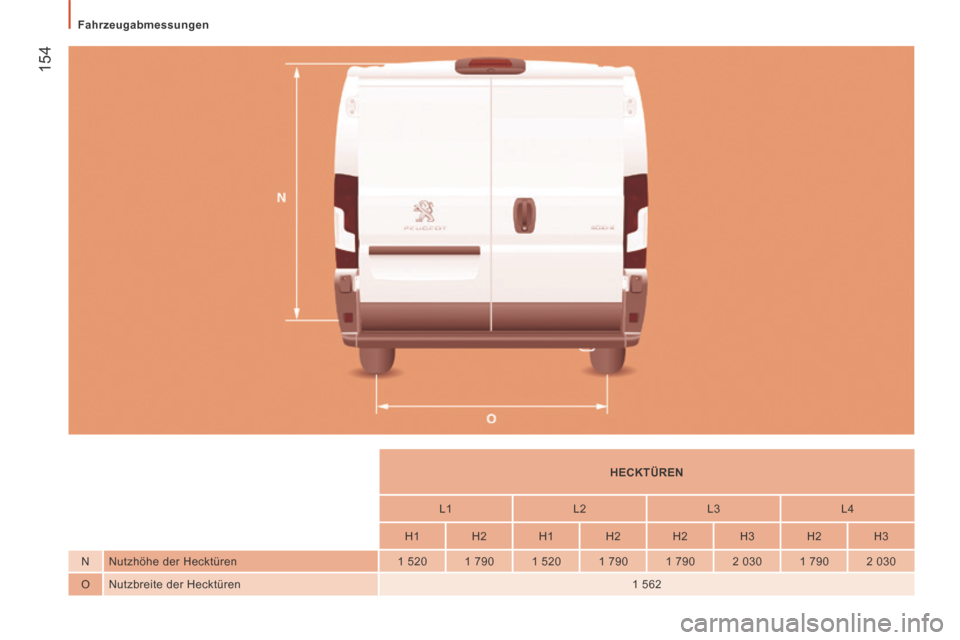

HECKTÜREN
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
N Nutzhöhe der Hecktüren 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Nutzbreite der Hecktüren 1 562

155
9
TECHNISCHE DATEN
Fahrzeugabmessungen

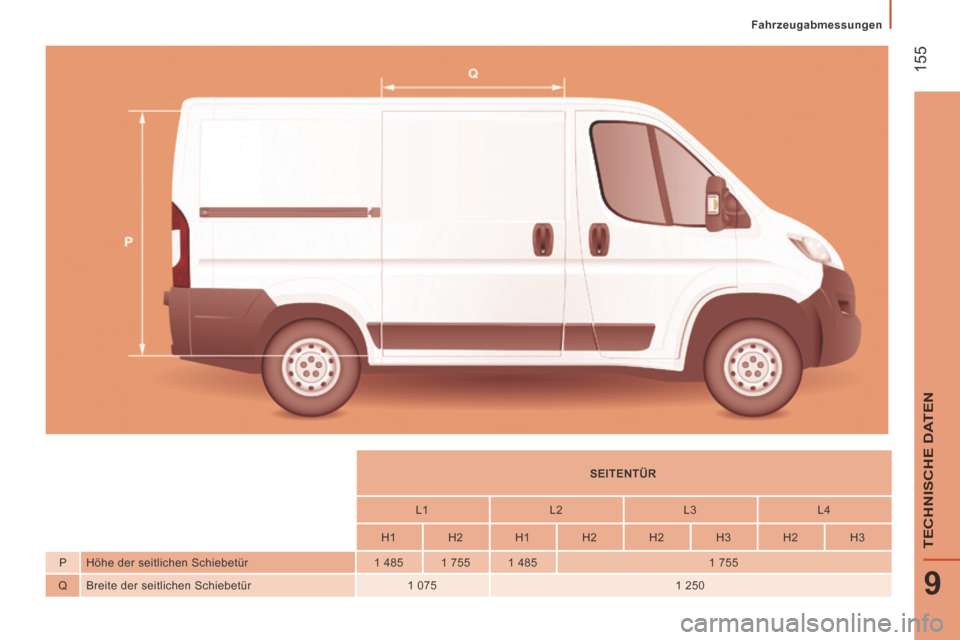

SEITENTÜR
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
P Höhe der seitlichen Schiebetür 1 485 1 755 1 485 1 755
Q Breite der seitlichen Schiebetür 1 075 1 250

156
Fahrzeugabmessungen

157
9
TECHNISCHE DATEN
Fahrzeugabmessungen

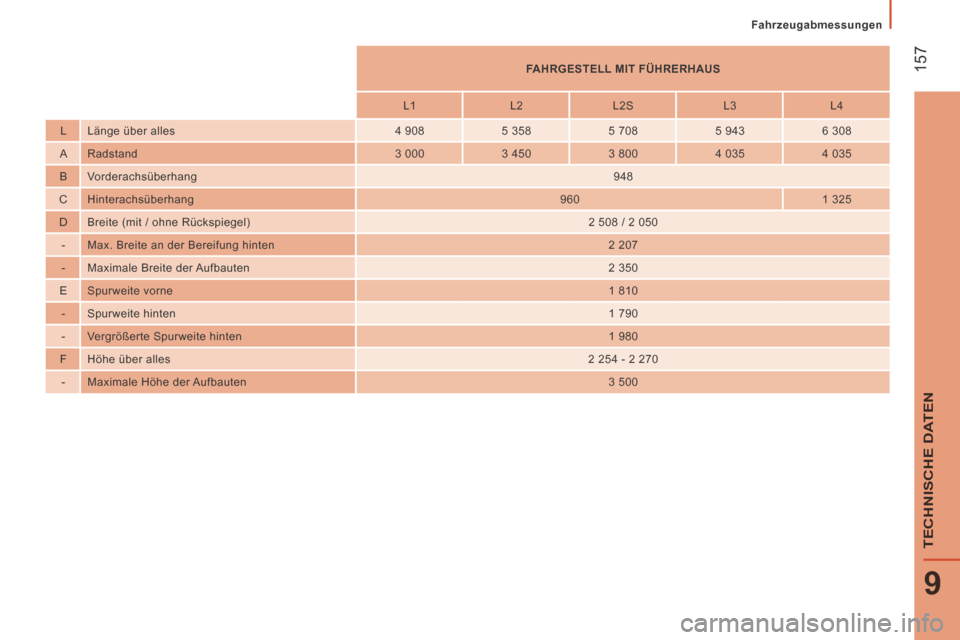

FAHRGESTELL MIT FÜHRERHAUS
L1 L2 L2S L3 L4
L Länge über alles 4 908 5 358 5 708 5 943 6 308
A Radstand 3 000 3 450 3 800 4 035 4 035
B Vorderachsüberhang 948
C Hinterachsüberhang 960 1 325
D Breite (mit / ohne Rückspiegel) 2 508 / 2 050
- Max. Breite an der Bereifung hinten 2 207
- Maximale Breite der Aufbauten 2 350
E Spurweite vorne 1 810
- Spurweite hinten 1 790
- Vergrößerte Spurweite hinten 1 980
F Höhe über alles 2 254 - 2 270
- Maximale Höhe der Aufbauten 3 500

158
Fahrzeugabmessungen

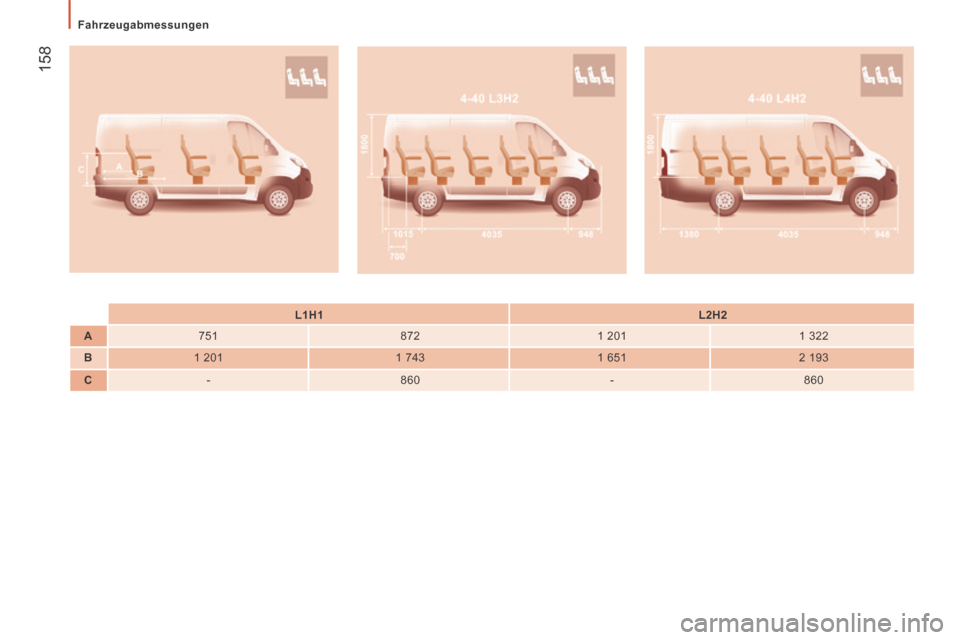

L1H1 L2H2
A 751 872 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 860 - 860
