2014 Peugeot Boxer Betriebsanleitung (in German)

1
AUF EINEN BLICK
7
Bildübersicht
BEDIENUNGSEINHEIT
Kombiinstrumente,
Anzeigefelder, Messgeräte 23
Warn- und Kontrollleuchten 24-31
Kraftstofftankanzeige, Anzeigen 32, 35
Gangwechselanzeige 36-37
Lichtschalter 44-46
Automatisches Einschalten
der Beleuchtung 45
Nachleuchtfunktion 45
Standlicht 46
Öffnen der Motorhaube 122
Sicherungen am Armaturenbrett 134-136
Fahrzeugkonfi guration 84-86
Einstellung der Uhrzeit 85
Scheinwerfer-Leuchtweitenverstellung 46
Nebelscheinwerfer, Nebelschlussleuchte 44
Pneumatische Federung 93-94
STOP & START 40-42
Standheizung, Klimaanlage hinten 64-65
Programmierbare Standheizung 66-68 Front-/Heckscheibenwischer
47
Scheiben-/Scheinwerferwaschanlage 47
Bordcomputer 89
Anlasser, Zündung 38
Anfahren bei Steigungen 39
Geschwindigkeitsregler 48-50, 51-53
Geschwindigkeitsbegrenzer 54-56
Geschwindigkeitsbegrenzer
mit festem Tempolimit 57
Lenkrad, Tiefenverstellung
37
Hupe 96
Bedienungseinheit 4-5
Lenkradschalter für Autoradio 10.5, 10.53
Fensterheber, Rückspiegel 82-83
Verriegelung des Laderaums 22

8

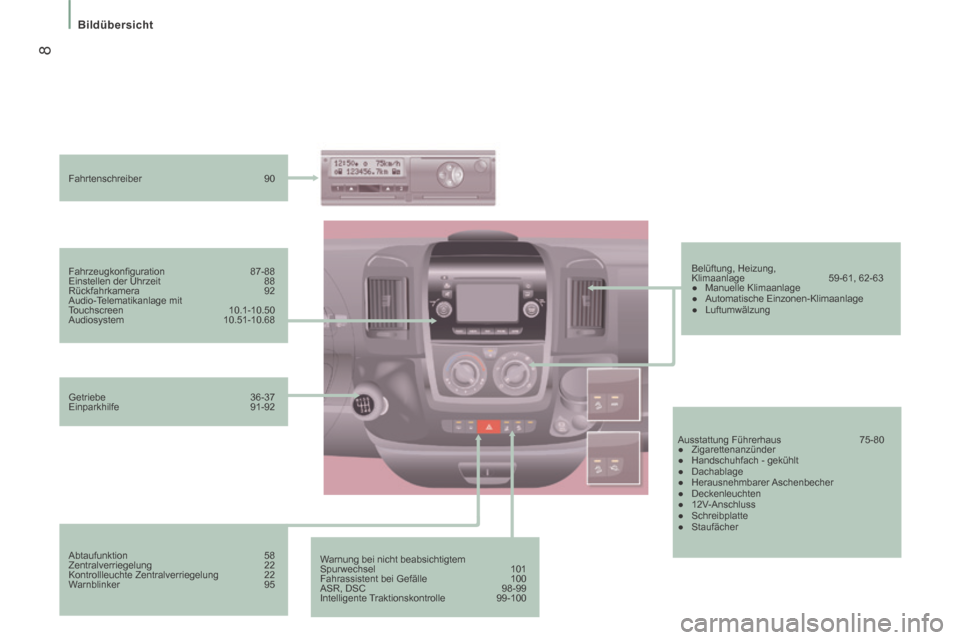

Bildübersicht
Warnung bei nicht beabsichtigtem
Spurwechsel 101
Fahrassistent bei Gefälle 100
ASR, DSC 98-99
Intelligente Traktionskontrolle 99-100
Fahrzeugkonfi guration
87-88
Einstellen der Uhrzeit 88
Rückfahrkamera 92
Audio-Telematikanlage mit
Touchscreen 10.1-10.50
Audiosystem 10.51-10.68
Fahrtenschreiber
90
Ausstattung Führerhaus 75-80
● Zigarettenanzünder
● Handschuhfach - gekühlt
● Dachablage
● Herausnehmbarer Aschenbecher
● Deckenleuchten
● 12V-Anschluss
● Schreibplatte
● Staufächer
Getriebe
36-37
Einparkhilfe 91-92
Abtaufunktion 58
Zentralverriegelung 22
Kontrollleuchte Zentralverriegelung 22
Warnblinker 95 Belüftung, Heizung,
Klimaanlage
59-61, 62-63
● Manuelle Klimaanlage
● Automatische Einzonen-Klimaanlage
● Luftumwälzung

1
AUF EINEN BLICK
9

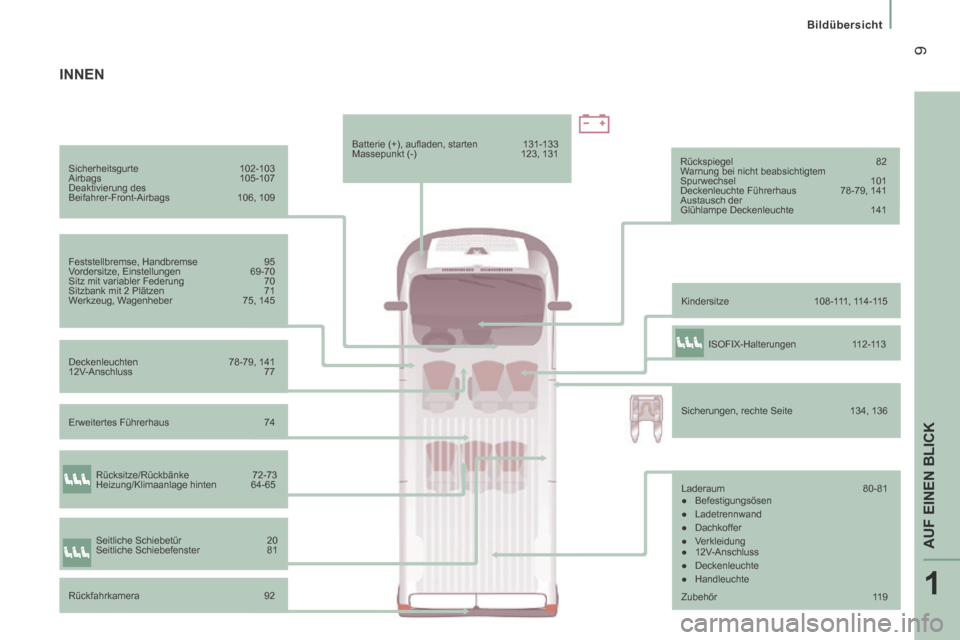

Bildübersicht
Sicherheitsgurte 102-103
Airbags 105-107
Deaktivierung des
Beifahrer-Front-Airbags 106, 109
Feststellbremse, Handbremse 95
Vordersitze, Einstellungen 69-70
Sitz mit variabler Federung 70
Sitzbank mit 2 Plätzen 71
Werkzeug, Wagenheber 75, 145
Kindersitze 108-111, 114-115
Rückspiegel
82
Warnung bei nicht beabsichtigtem Spurwechsel 101 Deckenleuchte Führerhaus 78-79, 141
Austausch der
Glühlampe Deckenleuchte 141
Deckenleuchten 78-79, 141
12V-Anschluss 77 Batterie (+), aufl aden, starten 131-133
Massepunkt (-)
123, 131
Sicherungen, rechte Seite 134, 136
INNEN
Laderaum 80-81
● Befestigungsösen
● Ladetrennwand
● Dachkoffer
● Verkleidung
● 12V-Anschluss
● Deckenleuchte
● Handleuchte
Rücksitze/Rückbänke
72-73
Heizung/Klimaanlage hinten 64-65
Rückfahrkamera 92
Seitliche Schiebetür
20
Seitliche Schiebefenster 81 ISOFIX-Halterungen
112-113
Erweitertes Führerhaus 74
Zubehör 119

10

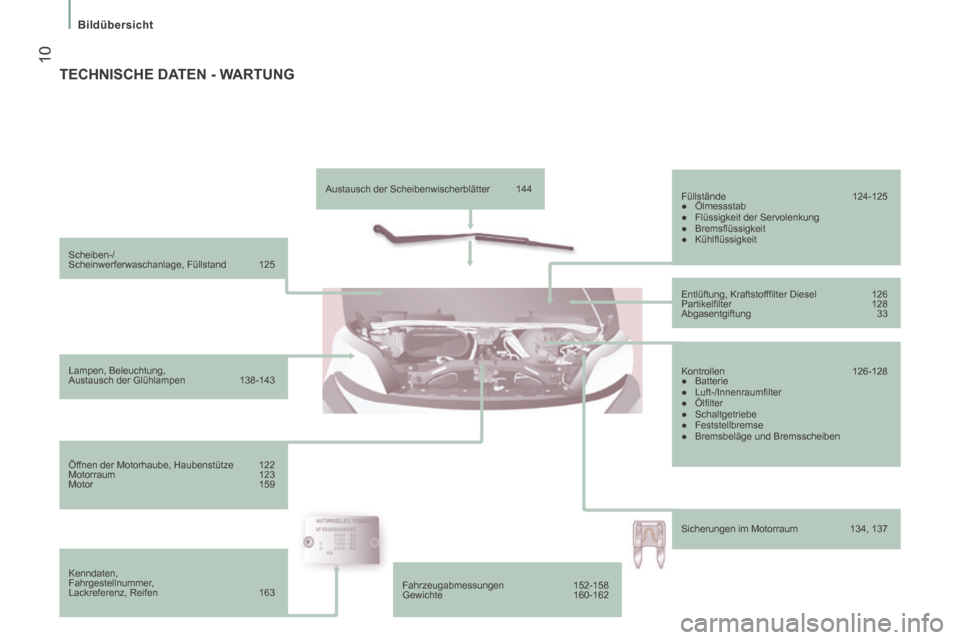

Bildübersicht
Scheiben-/
Scheinwerferwaschanlage, Füllstand 125
Lampen, Beleuchtung,
Austausch der Glühlampen 138-143
Öffnen der Motorhaube, Haubenstütze 122
Motorraum 123
Motor 159
Kenndaten,
Fahrgestellnummer,
Lackreferenz, Reifen 163 Austausch der Scheibenwischerblätter 144
Füllstände 124-125
● Ölmessstab
● Flüssigkeit der Servolenkung
● Bremsfl üssigkeit
● Kühlfl üssigkeit
Entlüftung, Kraftstofffi lter Diesel 126
Partikelfi lter 128
Abgasentgiftung 33
Kontrollen 126-128
● Batterie
● Luft-/Innenraumfi lter
● Ölfi lter
● Schaltgetriebe
● Feststellbremse
● Bremsbeläge und Bremsscheiben
Sicherungen im Motorraum 134, 137
TECHNISCHE DATEN - WARTUNG
Fahrzeugabmessungen 152-158
Gewichte 160-162

1
AUF EINEN BLICK
11
Fahrzeug und Umwelt
UMWELT
Gemeinsam mit Ihnen tut PEUGEOT etwas für den
Schutz der Umwelt.
Mehr zu diesem Thema können Sie im Internet unter
www.peugeot.de nachlesen. Auch Sie als Nutzer können zum Schutz der
Umwelt beitragen, wenn Sie folgende Regeln
beachten:
- eignen Sie sich einen präventiven Fahrstil
an und vermeiden Sie häufiges, plötzliches
Beschleunigen,
- halten Sie die Wartungsabstände ein und lassen Sie die Wartung von einem PEUGEOT-
Vertragspartner oder einer qualifizierten
Fachwerkstatt durchführen, die auch
befugt ist, die verbrauchten Batterien und
Betriebsstoffe entgegenzunehmen,
- um die Betriebssicherheit des Motors und der Abgasreinigungsanlage auf Dauer zu
gewährleisten, geben Sie bitte dem Motoröl
kein Zusatzmittel bei. Lesen Sie nach, was in dieser Rubrik zum
Thema ökonomischer Fahrstil empfohlen
wird.

12

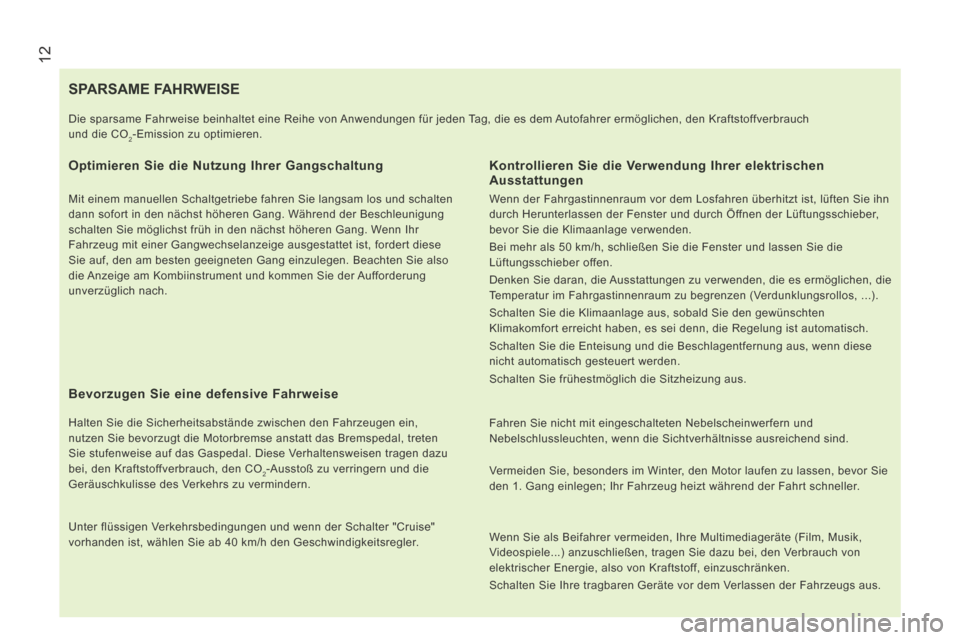

SPARSAME FAHRWEISE
Optimieren Sie die Nutzung Ihrer Gangschaltung
Mit einem manuellen Schaltgetriebe fahren Sie langsam los und schalten
dann sofort in den nächst höheren Gang. Während der Beschleunig\
ung
schalten Sie möglichst früh in den nächst höheren Gang. Wenn Ihr
Fahrzeug mit einer Gangwechselanzeige ausgestattet ist, fordert diese
Sie auf, den am besten geeigneten Gang einzulegen. Beachten Sie also
die Anzeige am Kombiinstrument und kommen Sie der Aufforderung
unverzüglich nach.
Bevorzugen Sie eine defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen den Fahrzeugen ein,
nutzen Sie bevorzugt die Motorbremse anstatt das Bremspedal, treten
Sie stufenweise auf das Gaspedal. Diese Verhaltensweisen tragen dazu
bei, den Kraftstoffverbrauch, den CO
2-Ausstoß zu verringern und die
Geräuschkulisse des Verkehrs zu vermindern.
Unter flüssigen Verkehrsbedingungen und wenn der Schalter "Cruise"
vorhanden ist, wählen Sie ab 40 km/h den Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung Ihrer elektrischen Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist, lüften \
Sie ihn
durch Herunterlassen der Fenster und durch Öffnen der Lüftungsschieber,
bevor Sie die Klimaanlage verwenden.
Bei mehr als 50 km/h, schließen Sie die Fenster und lassen Sie die
Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu verwenden, die es ermöglichen, die
Temperatur im Fahrgastinnenraum zu begrenzen (Verdunklungsrollos, ...).
Schalten Sie die Klimaanlage aus, sobald Sie den gewünschten
Klimakomfort erreicht haben, es sei denn, die Regelung ist automatisch.
Schalten Sie die Enteisung und die Beschlagentfernung aus, wenn diese
nicht automatisch gesteuert werden.
Schalten Sie frühestmöglich die Sitzheizung aus.
Fahren Sie nicht mit eingeschalteten Nebelscheinwerfern und
Nebelschlussleuchten, wenn die Sichtverhältnisse ausreichend sind.
Die sparsame Fahrweise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den Kraftstoffverbrauch
und die CO
2-Emission zu optimieren.
Vermeiden Sie, besonders im Winter, den Motor laufen zu lassen, bevor Sie
den 1. Gang einlegen; Ihr Fahrzeug heizt während der Fahrt schneller.
Wenn Sie als Beifahrer vermeiden, Ihre Multimediageräte (Film, Musik,\

Videospiele...) anzuschließen, tragen Sie dazu bei, den Verbrauch von
elektrischer Energie, also von Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem Verlassen der Fahrzeugs aus.

13
1
AUF EINEN BLICK

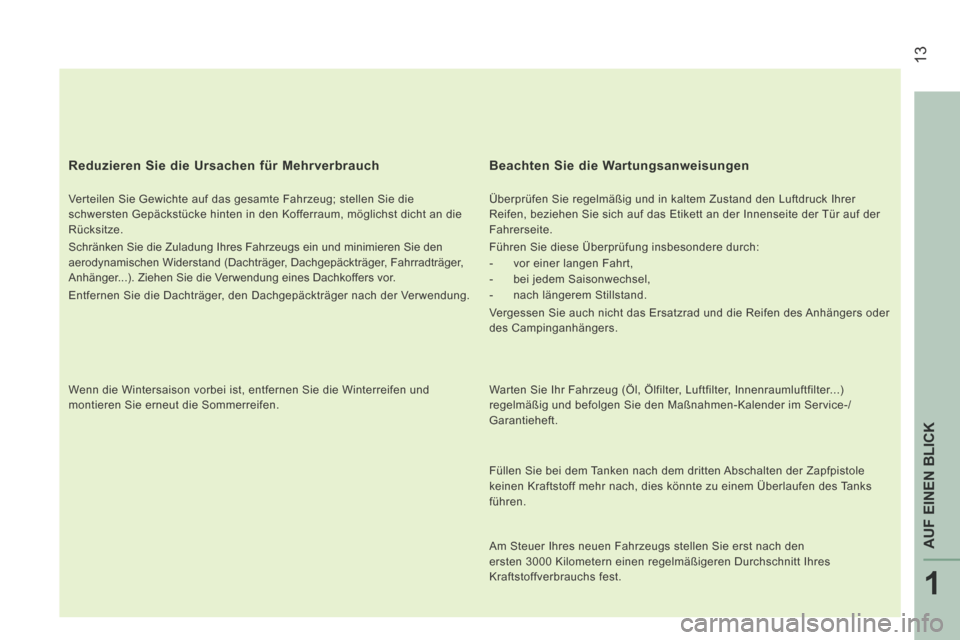

Reduzieren Sie die Ursachen für Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die
schwersten Gepäckstücke hinten in den Kofferraum, möglichst dicht an die
Rücksitze.
Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie den\

aerodynamischen Widerstand (Dachträger, Dachgepäckträger, Fahrradträger,
Anhänger...). Ziehen Sie die Verwendung eines Dachkoffers vor.
Entfernen Sie die Dachträger, den Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und
montieren Sie erneut die Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruc\
k Ihrer
Reifen, beziehen Sie sich auf das Etikett an der Innenseite der Tür auf der
Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
- vor einer langen Fahrt,
- bei jedem Saisonwechsel,
- nach längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad und die Reifen des Anhängers oder
des Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, Innenraumluftfilter...)
regelmäßig und befolgen Sie den Maßnahmen-Kalender im Service-/\
Garantieheft.
Füllen Sie bei dem Tanken nach dem dritten Abschalten der Zapfpistole
keinen Kraftstoff mehr nach, dies könnte zu einem Überlaufen des Tanks
führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den
ersten 3000 Kilometern einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs fest.

14
Öffnen/Schließen
FERNBEDIENUNG MIT 3 TASTEN
Führerhaus entriegeln
Durch kurzes Drücken dieser Taste
wird das Führerhaus entriegelt. Die
Deckenleuchte innen leuchtet kurz
und die Blinkleuchten blinken zweimal.
Ein langer Druck auf die Taste öffnet
die Fenster (je nach Ausstattung).
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Laderaum entriegeln
Durch Drücken dieser Taste werden
die Seitentür und die Hecktüren des
Laderaums entriegelt.
Die Blinker blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm deaktiviert.
Zentralverriegelung
Durch kurzen Druck auf diese Taste
werden alle Türen des Fahrzeugs
verriegelt, und zwar an Führerhaus
und Laderaum.
Wenn eine der Türen offen oder
nicht richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm aktiviert.
Ein langer Druck auf die Taste schließt die Fenster
(je nach Ausstattung).

Die Kontrollleuchte für die
Zentralverriegelung am Armaturenbrett
leuchtet auf und blinkt.
