2014 Peugeot 508 Užívateľská príručka (in Slovak)

8
191
Praktické informácie
508_sk_Chap08_info pratiques_ed01-2014
 Spustite vozidlo na zem.  Zložte zdvihák 2 a odstráňte ho.  Zablokujte zabezpečovaciu skrutku pomocou kľúča na demontáž kolesa 1 , vybaveného nástavcom na demontáž zabezpečovacích skrutiek 4 .  Zablokujte ostatné skrutky pomocou kľúča na demontáž kolesa 1 .  Založte kryty na ostatné skrutky (podľa výbavy).  Odložte náradie do skrinky.

192
Praktické informácie
508_sk_Chap08_info pratiques_ed01-2014

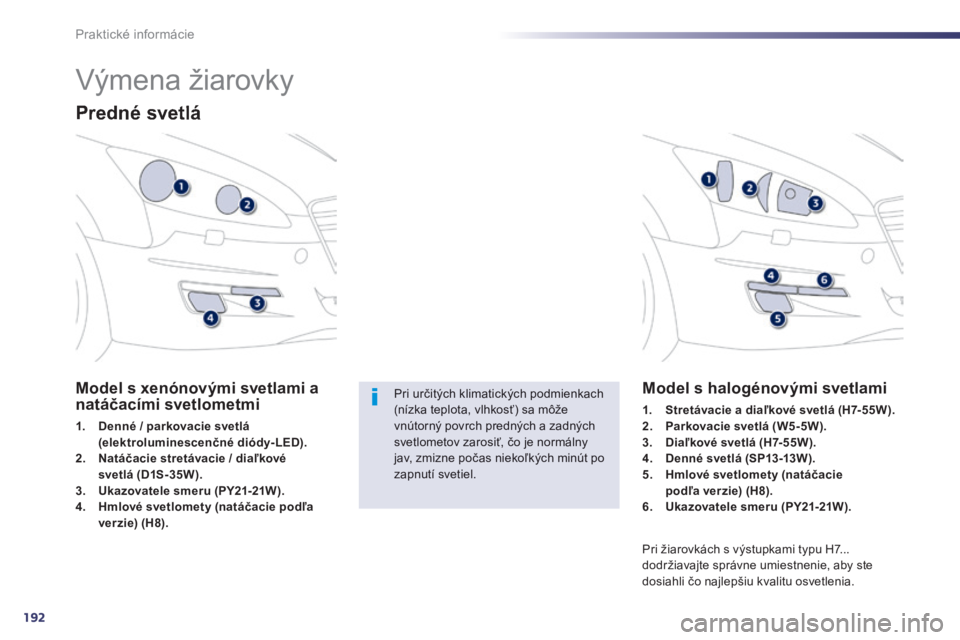

Výmena žiarovky
Predné svetlá
Model s xenónovými svetlami a natáčacími svetlometmi
1. Denné / parkovacie svetlá (elektroluminescenčné diódy-LED).2. Natáčacie stretávacie / diaľkové svetlá (D1S-35W).3. Ukazovatele smeru (PY21-21W).4. Hmlové svetlomety (natáčacie podľa verzie) (H8).
Model s halogénovými svetlami
1. Stretávacie a diaľkové svetlá (H7-55W).2. Parkovacie svetlá (W5-5W).3. Diaľkové svetlá (H7-55W).4. Denné svetlá (SP13-13W).5. Hmlové svetlomety (natáčacie podľa verzie) (H8).6. Ukazovatele smeru (PY21-21W).
Pri žiarovkách s výstupkami typu H7... dodržiavajte správne umiestnenie, aby ste dosiahli čo najlepšiu kvalitu osvetlenia.
Pri určitých klimatických podmienkach (nízka teplota, vlhkosť) sa môže vnútorný povrch predných a zadných svetlometov zarosiť, čo je normálny jav, zmizne počas niekoľkých minút po zapnutí svetiel.

8
193
Praktické informácie
508_sk_Chap08_info pratiques_ed01-2014

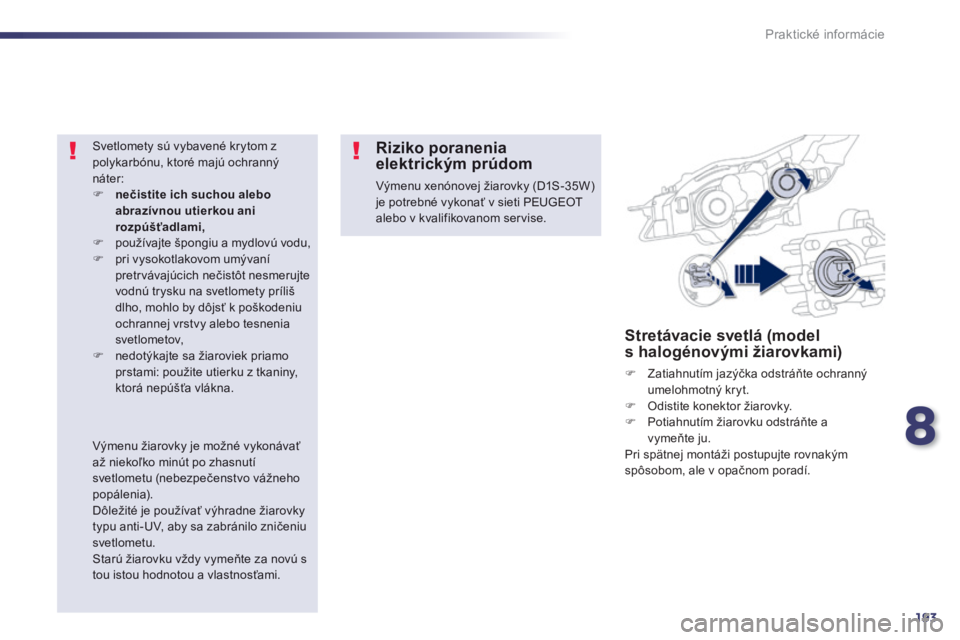

Stretávacie svetlá (model s halogénovými žiarovkami)
 Zatiahnutím jazýčka odstráňte ochranný umelohmotný kryt.  Odistite konektor žiarovky.  Potiahnutím žiarovku odstráňte a vymeňte ju. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí.
Svetlomety sú vybavené krytom z polykarbónu, ktoré majú ochranný náter:  nečistite ich suchou alebo abrazívnou utierkou ani rozpúšťadlami, používajte špongiu a mydlovú vodu,  pri vysokotlakovom umývaní pretrvávajúcich nečistôt nesmerujte vodnú trysku na svetlomety príliš dlho, mohlo by dôjsť k poškodeniu ochrannej vrstvy alebo tesnenia svetlometov,  nedotýkajte sa žiaroviek priamo prstami: použite utierku z tkaniny, ktorá nepúšťa vlákna.
Riziko poranenia elektrickým prúdom
Výmenu xenónovej žiarovky (D1S-35W) je potrebné vykonať v sieti PEUGEOT alebo v kvalifikovanom servise.
Výmenu žiarovky je možné vykonávať až niekoľko minút po zhasnutí svetlometu (nebezpečenstvo vážneho popálenia). Dôležité je používať výhradne žiarovky typu anti-UV, aby sa zabránilo zničeniu
svetlometu. Starú žiarovku vždy vymeňte za novú s tou istou hodnotou a vlastnosťami.

194
Praktické informácie
508_sk_Chap08_info pratiques_ed01-2014

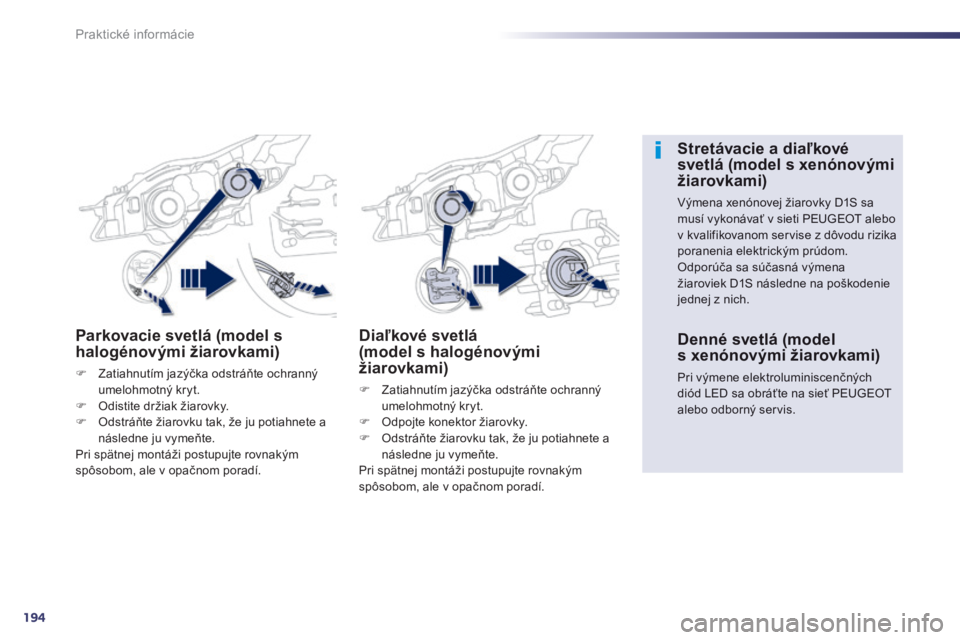

Parkovacie svetlá (model s halogénovými žiarovkami)
 Zatiahnutím jazýčka odstráňte ochranný umelohmotný kryt.  Odistite držiak žiarovky.  Odstráňte žiarovku tak, že ju potiahnete a následne ju vymeňte. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí.
D i a ľ k o v é s v e t l á (model s halogénovými žiarovkami)
 Zatiahnutím jazýčka odstráňte ochranný umelohmotný kryt.  Odpojte konektor žiarovky.  Odstráňte žiarovku tak, že ju potiahnete a následne ju vymeňte. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí.
S t r e t á v a c i e a d i a ľ k o v é svetlá (model s xenónovými žiarovkami)
Výmena xenónovej žiarovky D1S sa musí vykonávať v sieti PEUGEOT alebo v kvalifikovanom servise z dôvodu rizika poranenia elektrickým prúdom. Odporúča sa súčasná výmena žiaroviek D1S následne na poškodenie jednej z nich.
Denné svetlá (model
s xenónovými žiarovkami)
Pri výmene elektroluminiscenčných diód LED sa obráťte na sieť PEUGEOT alebo odborný servis.

8
195
Praktické informácie
508_sk_Chap08_info pratiques_ed01-2014
Hmlové svetlomety a denné svetlá (model s halogénovými žiarovkami)
 Otočte koleso na maximum smerom do vnútra, čím získate jednoduchý prístup k zásterke.  Odstráňte obe uchytávacie skrutky prístupového krytu, nachádzajúceho sa na podbehu kolesa.  Poodchýľte blatník kolesa.
 Otočte držiakom žiarovky o štvr ť otáčky a odstráňte ho.  Odistite konektor držiaka žiarovky.  Vytiahnite žiarovku a vymeňte ju. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí. Pri výmene týchto žiaroviek sa môžete taktiež obrátiť na sieť PEUGEOT alebo odborný servis.

196
Praktické informácie
508_sk_Chap08_info pratiques_ed01-2014

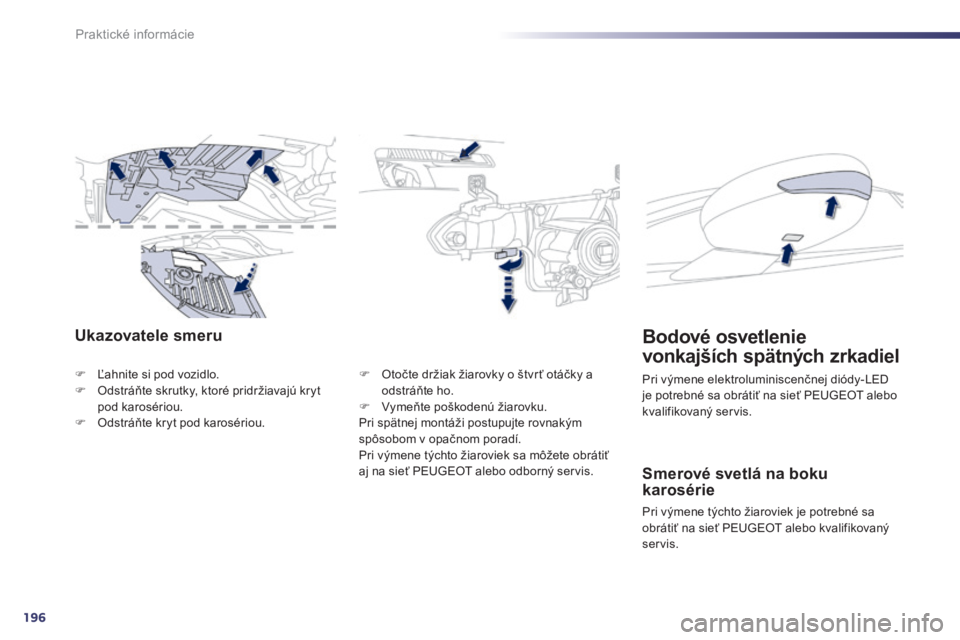

Ukazovatele smeru
 Ľahnite si pod vozidlo.  Odstráňte skrutky, ktoré pridržiavajú kryt pod karosériou.  Odstráňte kryt pod karosériou.
 Otočte držiak žiarovky o štvr ť otáčky a odstráňte ho.  Vymeňte poškodenú žiarovku. Pri spätnej montáži postupujte rovnakým spôsobom v opačnom poradí. Pri výmene týchto žiaroviek sa môžete obrátiť aj na sieť PEUGEOT alebo odborný servis. Smerové svetlá na boku karosérie
Pri výmene týchto žiaroviek je potrebné sa obrátiť na sieť PEUGEOT alebo kvalifikovaný servis.
Bodové osvetlenie
vonkajších spätných zrkadiel
Pri výmene elektroluminiscenčnej diódy-LED je potrebné sa obrátiť na sieť PEUGEOT alebo kvalifikovaný servis.

8
197
Praktické informácie
508_sk_Chap08_info pratiques_ed01-2014
1. Svetlá brzdové (elektroluminiscenčné diódy LED).2. Svetlá spätného chodu (P21W ).3. Ukazovatele smeru (PY21W jantárovo-žltá farba).4. Svetlá parkovacie (elektroluminiscenčné diódy LED).5. Svetlá hmlové (H21W).
Zadné svetlá (Hatchback)
Svetlá spätného chodu, ukazovatele smeru a hmlové svetlá
 Otvorte kufor a následne umelohmotný kryt.  Odstráňte obe uchytávacie matice svetla.  Svetlo opatrne vytiahnite z vonkajšej strany.  Odistite konektor svetla.
 Roztiahnite päť jazýčkov a odstráňte držiak žiaroviek.  Otočte žiarovkou o štvr ť otáčky a vymeňte ju. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí.
Výmena svetiel s elektroluminiscenčnými diódami-LED
Pri tejto výmene sa obráťte na sieť PEUGEOT alebo kvalifikovaný servis.

198
Praktické informácie
508_sk_Chap08_info pratiques_ed01-2014
1. Svetlá brzdové (elektroluminiscenčné diódy LED).2. Svetlá spätného chodu (W19W).3. Ukazovatele smeru (PY21W jantárovožltá farba).4. Svetlá parkovacie
(elektroluminiscenčné diódy LED).5. Svetlá hmlové (elektroluminiscenčné diódy LED).
Z a d n é s v e t l á ( S W )
 Otvorte kufor a následne odstráňte prístupový kryt.  Odstráňte nepriepustnú penu.  Odpojte konektor svetla.  Odstráňte uchytávaciu maticu svetla.
Ukazovatele smeru (na blatníkoch)
 Svetlo opatrne vyberte cez exteriér.  Odstráňte nepriepustnú penu.  Odistite držiak žiarovky.  Otočte žiarovku o štvr ť otáčky a vymeňte ju. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí.
Výmena svetiel s elektroluminiscenčnými diódami-LED
Pri tejto výmene sa obráťte na sieť PEUGEOT alebo kvalifikovaný servis.
