2014 Peugeot 508 Uputstvo za upotrebu (in Serbian)

Praktične informacije
4
508-add_sr_Chap08_info-pratiques_ed01-2016

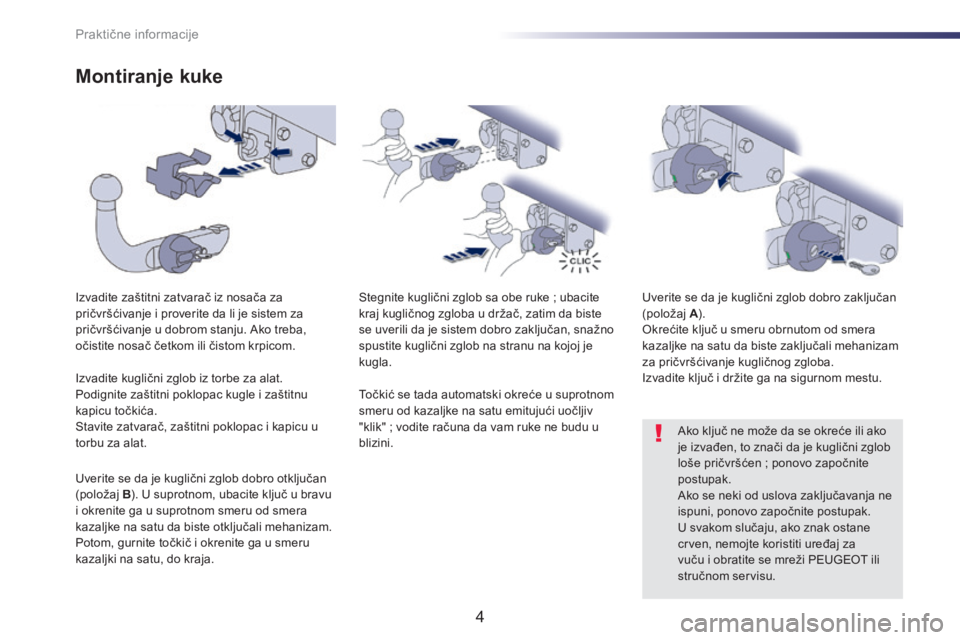

Montiranje kuke
Izvadite zaštitni zatvarač iz nosača za pričvršćivanje i proverite da li je sistem za pričvršćivanje u dobrom stanju. Ako treba, očistite nosač četkom ili čistom krpicom.
Stegnite kuglični zglob sa obe ruke ; ubacite kraj kugličnog zgloba u držač, zatim da biste se uverili da je sistem dobro zaključan, snažno spustite kuglični zglob na stranu na kojoj je kugla.
Uverite se da je kuglični zglob dobro zaključan (položaj A ) . A ) . A Okrećite ključ u smeru obrnutom od smera kazaljke na satu da biste zaključali mehanizam za pričvršćivanje kugličnog zgloba. Izvadite ključ i držite ga na sigurnom mestu.
Ako ključ ne može da se okreće ili ako je izvađen, to znači da je kuglični zglob loše pričvršćen ; ponovo započnite postupak. Ako se neki od uslova zaključavanja ne ispuni, ponovo započnite postupak. U svakom slučaju, ako znak ostane
crven, nemojte koristiti uređaj za vuču i obratite se mreži PEUGEOT ili stručnom servisu.
Izvadite kuglični zglob iz torbe za alat. Podignite zaštitni poklopac kugle i zaštitnu kapicu točkića. Stavite zatvarač, zaštitni poklopac i kapicu u torbu za alat.
Uverite se da je kuglični zglob dobro otključan (položaj B ). U suprotnom, ubacite ključ u bravu i okrenite ga u suprotnom smeru od smera kazaljke na satu da biste otključali mehanizam. Potom, gurnite točkič i okrenite ga u smeru kazaljki na satu, do kraja.
Točkić se tada automatski okreće u suprotnom smeru od kazaljke na satu emitujući uočljiv "klik" ; vodite računa da vam ruke ne budu u blizini.

8
Praktične informacije
5
508-add_sr_Chap08_info-pratiques_ed01-2016

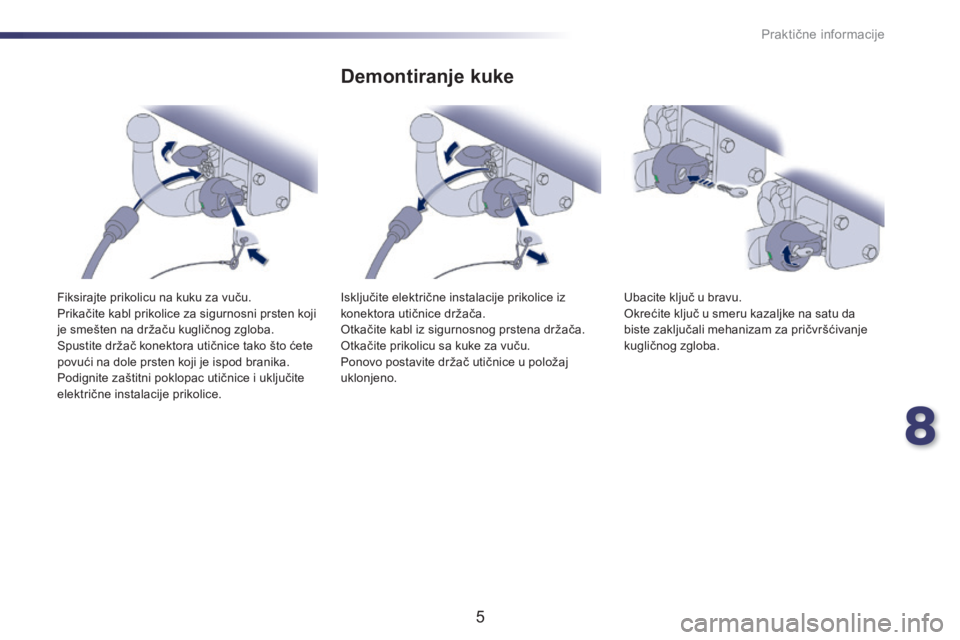

Fiksirajte prikolicu na kuku za vuču. Prikačite kabl prikolice za sigurnosni prsten koji je smešten na držaču kugličnog zgloba. Spustite držač konektora utičnice tako što ćete povući na dole prsten koji je ispod branika. Podignite zaštitni poklopac utičnice i uključite električne instalacije prikolice.
Demontiranje kuke
Isključite električne instalacije prikolice iz konektora utičnice držača. Otkačite kabl iz sigurnosnog prstena držača. Otkačite prikolicu sa kuke za vuču. Ponovo postavite držač utičnice u položaj uklonjeno.
Ubacite ključ u bravu. Okrećite ključ u smeru kazaljke na satu da biste zaključali mehanizam za pričvršćivanje kugličnog zgloba.

Praktične informacije
6
508-add_sr_Chap08_info-pratiques_ed01-2016

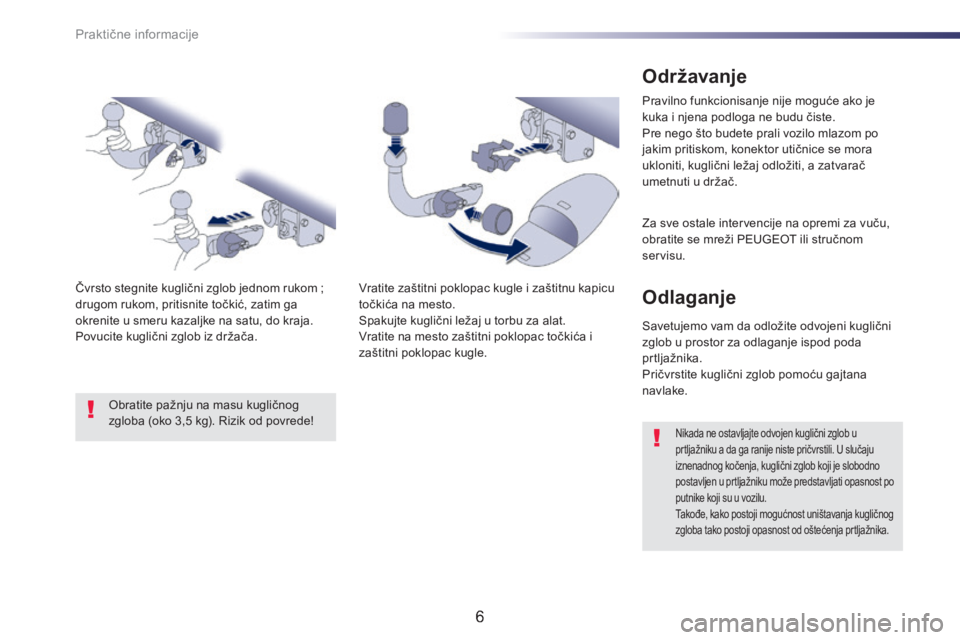

O d r ž a v a n j e
Pravilno funkcionisanje nije moguće ako je kuka i njena podloga ne budu čiste. Pre nego što budete prali vozilo mlazom po jakim pritiskom, konektor utičnice se mora ukloniti, kuglični ležaj odložiti, a zatvarač umetnuti u držač.
Za sve ostale intervencije na opremi za vuču,
obratite se mreži PEUGEOT ili stručnom servisu.
Vratite zaštitni poklopac kugle i zaštitnu kapicu točkića na mesto. Spakujte kuglični ležaj u torbu za alat. Vratite na mesto zaštitni poklopac točkića i zaštitni poklopac kugle.
Čvrsto stegnite kuglični zglob jednom rukom ; drugom rukom, pritisnite točkić, zatim ga okrenite u smeru kazaljke na satu, do kraja. Povucite kuglični zglob iz držača.
Obratite pažnju na masu kugličnog zgloba (oko 3,5 kg). Rizik od povrede!
Odlaganje
Savetujemo vam da odložite odvojeni kuglični zglob u prostor za odlaganje ispod poda prtljažnika. Pričvrstite kuglični zglob pomoću gajtana navlake.
Nikada ne ostavljajte odvojen kuglični zglob u prtljažniku a da ga ranije niste pričvrstili. U slučaju iznenadnog kočenja, kuglični zglob koji je slobodno postavljen u prtljažniku može predstavljati opasnost po putnike koji su u vozilu. Takođe, kako postoji mogućnost uništavanja kugličnog zgloba tako postoji opasnost od oštećenja prtljažnika.
