2014 Peugeot 508 Uputstvo za upotrebu (in Serbian)

207
508_sr_Chap08_info-pratiques_ed02-2014
Zamena osiguračaPostupak za zamenu neispravnog osigurača novim osiguračem radi popravke kvara na odgovarajućoj funkciji.
Klešta se nalaze u pregradi za rukavice.
Pristup alatu
Pre nego što zamenite osigurač,
potrebno je da znate razlog nastanka
kvara koji popravljate.
F
P
ronađite oštećeni osigurač gledajući
njegove žice.
Zamena osigurača
Ispravan Neispravan
F

K

oristite specijalna klešta za vađenje
osigurača iz ležišta.
F

K

ad menjate osigurač, neka novi bude iste
jačine.
F

P

roverite da li se broj na kutiji poklapa sa
brojem na osiguraču i pogledajte tabele
naniže. PEUGEOT odbija svaku odgovornost za
troškove nastale zbog popravke vašeg
vozila ili za nastali kvar zbog ugrađivanja
pomoćne opreme koju PEUGEOT nije
ni isporučio ni preporučio, a koja nije
instalirana prema propisima, a posebno
kada potrošnja sve ugrađene opreme
prelazi 10 miliampera.
Instalacija pomoćnih
električnih uređaja
Električno kolo vašeg vozila napravljeno
da funkcioniše sa serijskom ili
dodatnom opremom.
Pre instaliranja druge opreme ili
pomoćnih električnih uređaja na
vozilu, obratite se mreži PEUGEOT ili
stručnom servisu.
8
Praktične informacije

208
508_sr_Chap08_info-pratiques_ed02-2014
Osigurači na komandnoj
tabli vozila
Kutija sa osiguračima smeštena je u donjem
delu komandne table (leva strana).
Pristup osiguračima
F Otvorite oklopac, pređite polako preko otpornika. Osigurač
N° Jačina
(A) Funkcije
F6 A ili B 15Autoradio.
F8 3Alarm.
F13 10Upaljač za cigare.
F14 10Utičnica 12 V napred.
F16 3Plafonsko svetlo pozadi, lampa za čitanje pozadi.
F17 3Plafonsko svetlo napred, ogledalo.
F28 A ili B 15Autoradio.
F30 20Brisač zadnjih stakala.
F32 10Pojačivač za radio.
Praktične informacije

209
508_sr_Chap08_info-pratiques_ed02-2014
OsiguračN° Jačina
(A) Funkcije
F3 15Podizači stakala, utičnica 12 V na zadnjim sedištima.
F4 15Utičnica 12 V.
F5 30Sekvencijalni podizači zadnjih stakala.
F6 30Sekvencijalni podizači prednjih stakala.
F11 20Kućište za vuču.
F12 20Audio pojačivač.
F15 20Zastor panoramskog krova (SW).
F16 5Komanda podizača stakla za vozača.Osigurači iza pregrade za
rukavice
8
Praktične informacije

210
508_sr_Chap08_info-pratiques_ed02-2014

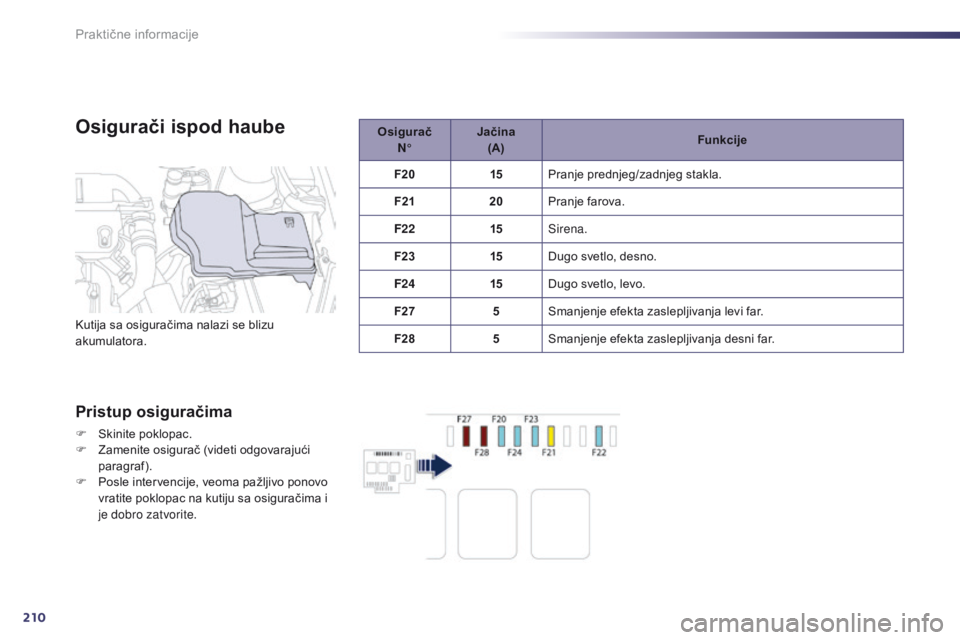

Osigurači ispod haube
Pristup osiguračima
F Skinite poklopac.
F Z amenite osigurač (videti odgovarajući
paragraf).
F

P
osle intervencije, veoma pažljivo ponovo
vratite poklopac na kutiju sa osiguračima i
je dobro zatvorite. Osigurač
N° Jačina
(A) Funkcije
F20 15Pranje prednjeg/zadnjeg stakla.
F21 20Pranje farova.
F22 15Sirena.
F23 15Dugo svetlo, desno.
F24 15Dugo svetlo, levo.
F27 5Smanjenje efekta zaslepljivanja levi far.
F28 5Smanjenje efekta zaslepljivanja desni far.
Kutija sa osiguračima nalazi se blizu
akumulatora.
Praktične informacije

211
508_sr_Chap08_info-pratiques_ed02-2014

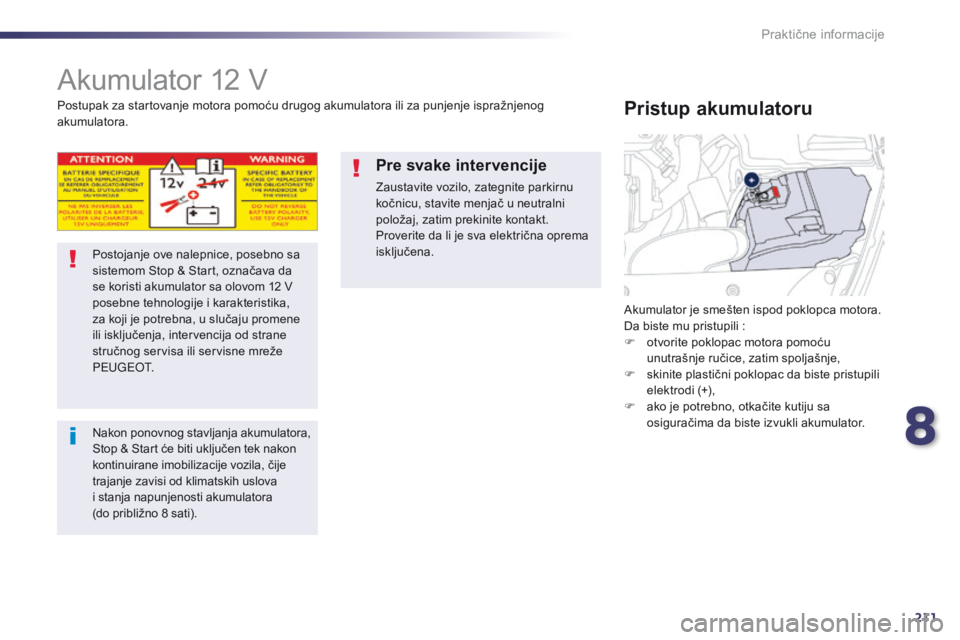

Akumulator 12 V
Postojanje ove nalepnice, posebno sa
sistemom Stop & Start, označava da
se koristi akumulator sa olovom 12 V
posebne tehnologije i karakteristika,
za koji je potrebna, u slučaju promene
ili isključenja, intervencija od strane
stručnog servisa ili servisne mreže
P
e
u g e
Ot
.
Nakon ponovnog stavljanja akumulatora,
Stop & Start će biti uključen tek nakon
kontinuirane imobilizacije vozila, čije
trajanje zavisi od klimatskih uslova
i stanja napunjenosti akumulatora
(do
približno 8 sati). Akumulator je smešten ispod poklopca motora.
Da biste mu pristupili
:
F

o
tvorite poklopac motora pomoću
unutrašnje ručice, zatim spoljašnje,
F

s
kinite plastični poklopac da biste pristupili
elektrodi (+),
F

a
ko je potrebno, otkačite kutiju sa
osiguračima da biste izvukli akumulator.
Pristup akumulatoruPostupak za startovanje motora pomoću drugog akumulatora ili za punjenje ispražnjenog
akumulatora.
Pre svake intervencije
Zaustavite vozilo, zategnite parkirnu
kočnicu, stavite menjač u neutralni
položaj, zatim prekinite kontakt.
Proverite da li je sva električna oprema
isključena.
8
Praktične informacije

212
508_sr_Chap08_info-pratiques_ed02-2014

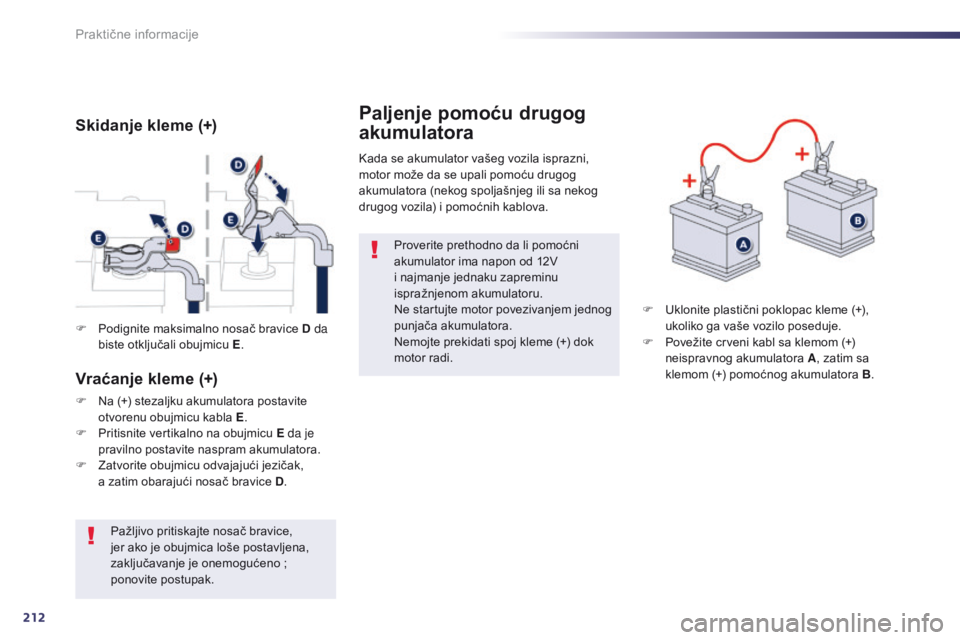

Paljenje pomoću drugog
akumulatora
Kada se akumulator vašeg vozila isprazni,
motor može da se upali pomoću drugog
akumulatora (nekog spoljašnjeg ili sa nekog
drugog vozila) i pomoćnih kablova.Proverite prethodno da li pomoćni
akumulator ima napon od 12V
i najmanje jednaku zapreminu
ispražnjenom akumulatoru.
Ne startujte motor povezivanjem jednog
punjača akumulatora.
Nemojte prekidati spoj kleme (+) dok
motor radi. F

U
klonite plastični poklopac kleme (+),
ukoliko ga vaše vozilo poseduje.
F

P
ovežite crveni kabl sa klemom (+)
neispravnog akumulatora A , zatim sa
klemom (+) pomoćnog akumulatora B .
F

P

odignite maksimalno nosač bravice D da
biste otključali obujmicu E .
Skidanje kleme (+)
Vraćanje kleme (+)
F Na (+) stezaljku akumulatora postavite
otvorenu obujmicu kabla E .
F

P
ritisnite vertikalno na obujmicu E da je
pravilno postavite naspram akumulatora.
F

Z
atvorite obujmicu odvajajući jezičak,
a zatim obarajući nosač bravice D .
Pažljivo pritiskajte nosač bravice,
jer ako je obujmica loše postavljena,
zaključavanje je onemogućeno
;
ponovite postupak.
Praktične informacije

213
508_sr_Chap08_info-pratiques_ed02-2014

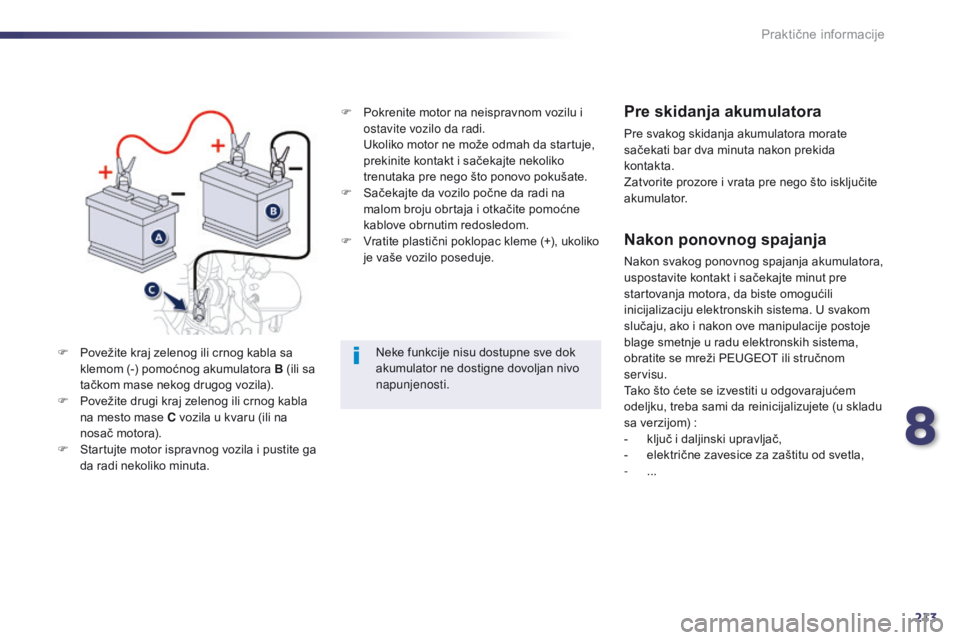

F Pokrenite motor na neispravnom vozilu i ostavite vozilo da radi.
U

koliko motor ne može odmah da startuje,
prekinite kontakt i sačekajte nekoliko
trenutaka pre nego što ponovo pokušate.
F

S
ačekajte da vozilo počne da radi na
malom broju obrtaja i otkačite pomoćne
kablove obrnutim redosledom.
F

V
ratite plastični poklopac kleme (+), ukoliko
je vaše vozilo poseduje.
Neke funkcije nisu dostupne sve dok
akumulator ne dostigne dovoljan nivo
napunjenosti.Pre skidanja akumulatora
Pre svakog skidanja akumulatora morate
sačekati bar dva minuta nakon prekida
kontakta.
Zatvorite prozore i vrata pre nego što isključite
akumulator.
Nakon ponovnog spajanja
Nakon svakog ponovnog spajanja akumulatora,
uspostavite kontakt i sačekajte minut pre
startovanja motora, da biste omogućili
inicijalizaciju elektronskih sistema. U svakom
slučaju, ako i nakon ove manipulacije postoje
blage smetnje u radu elektronskih sistema,
obratite se mreži PEUGEOT ili stručnom
servisu.
Tako što ćete se izvestiti u odgovarajućem
odeljku, treba sami da reinicijalizujete (u skladu
sa verzijom)
:
-

k
ljuč i daljinski upravljač,
-

e
lektrične zavesice za zaštitu od svetla,
-


...
F

P

ovežite kraj zelenog ili crnog kabla sa
klemom (-) pomoćnog akumulatora B (ili sa
tačkom mase nekog drugog vozila).
F

P

ovežite drugi kraj zelenog ili crnog kabla
na mesto mase C vozila u kvaru (ili na
nosač motora).
F

S

tartujte motor ispravnog vozila i pustite ga
da radi nekoliko minuta.
8
Praktične informacije

214
508_sr_Chap08_info-pratiques_ed02-2014

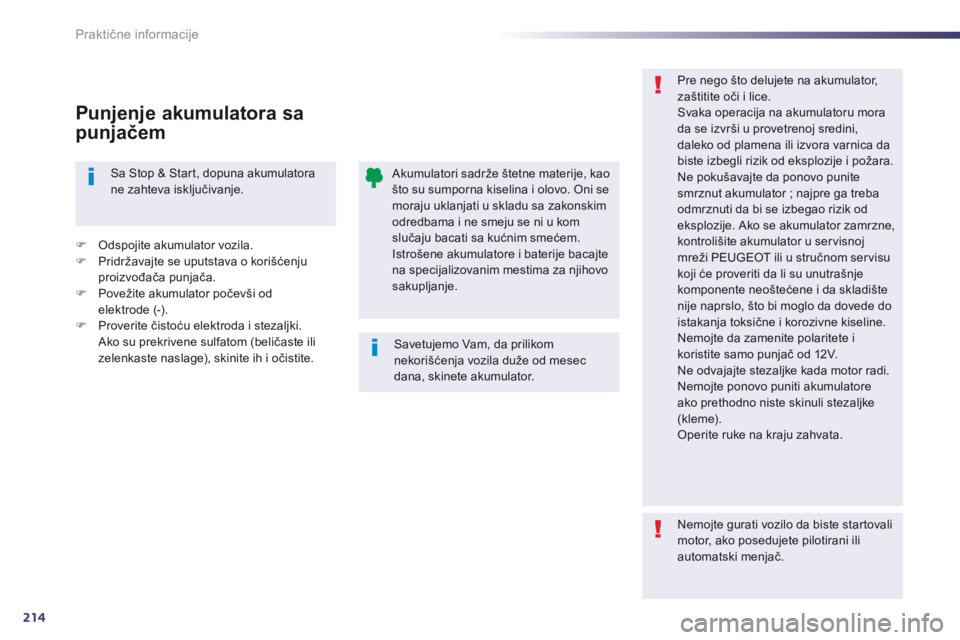

Punjenje akumulatora sa
punjačem
F Odspojite akumulator vozila.
F P ridržavajte se uputstava o korišćenju
proizvođača punjača.
F

P
ovežite akumulator počevši od
elektrode
(-).
F

P
roverite čistoću elektroda i stezaljki.
Ako su prekrivene sulfatom (beličaste ili
zelenkaste naslage), skinite ih i očistite. Sa Stop & Start, dopuna akumulatora
ne zahteva isključivanje.
Savetujemo Vam, da prilikom
nekorišćenja vozila duže od mesec
dana, skinete akumulator.
Akumulatori sadrže štetne materije, kao
što su sumporna kiselina i olovo. Oni se
moraju uklanjati u skladu sa zakonskim
odredbama i ne smeju se ni u kom
slučaju bacati sa kućnim smećem.
Istrošene akumulatore i baterije bacajte
na specijalizovanim mestima za njihovo
sakupljanje. Pre nego što delujete na akumulator,
zaštitite oči i lice.
Svaka operacija na akumulatoru mora
da se izvrši u provetrenoj sredini,
daleko od plamena ili izvora varnica da
biste izbegli rizik od eksplozije i požara.
Ne pokušavajte da ponovo punite
smrznut akumulator
; najpre ga treba
odmrznuti da bi se izbegao rizik od
eksplozije. Ako se akumulator zamrzne,
kontrolišite akumulator u servisnoj
mreži PEUGEOT ili u stručnom servisu
koji će proveriti da li su unutrašnje
komponente neoštećene i da skladište
nije naprslo, što bi moglo da dovede do
istakanja toksične i korozivne kiseline.
Nemojte da zamenite polaritete i
koristite samo punjač od 12V.
Ne odvajajte stezaljke kada motor radi.
Nemojte ponovo puniti akumulatore
ako prethodno niste skinuli stezaljke
(kleme).
Operite ruke na kraju zahvata.
Nemojte gurati vozilo da biste startovali
motor, ako posedujete pilotirani ili
automatski menjač.
Praktične informacije
