2014 PEUGEOT 5008 Bruksanvisningar (in Swedish)

3
Komfor t
71

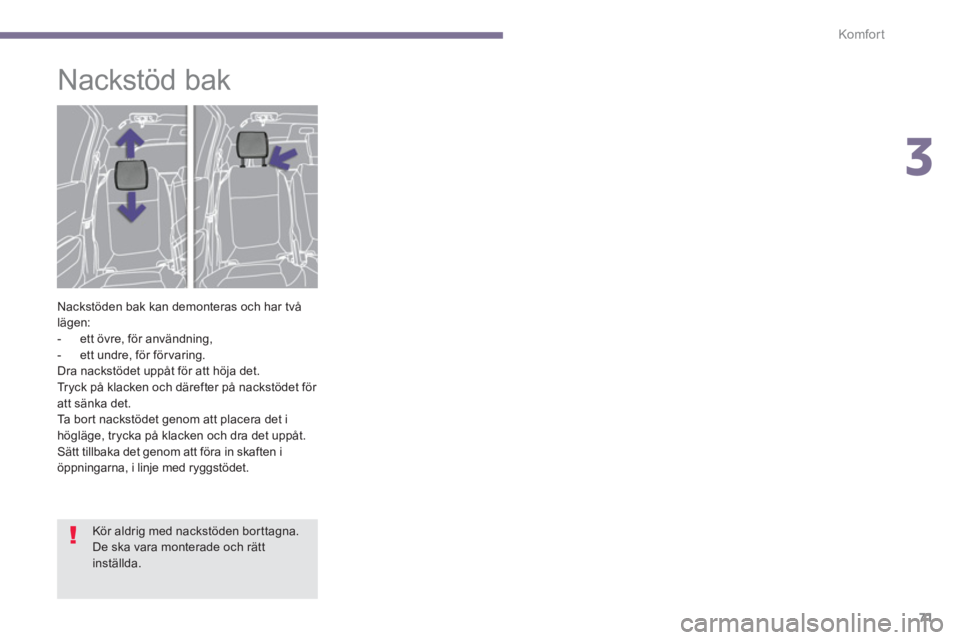

Nackstöd bak

Nackstöden bak kan demonteras och har två
lägen:


- ett övre, för användning,

- ett undre, för förvaring.
Dra nackstödet uppåt för att höja det.
Tryck på klacken och därefter på nackstödet för
att sänka det.
Ta bort nackstödet genom att placera det i
högläge, trycka på klacken och dra det uppåt.
Sätt tillbaka det genom att föra in skaften i
öppningarna, i linje med ryggstödet.
Kör aldrig med nackstöden borttagna.
De ska vara monterade och rätt
inställda.

Komfor t
72

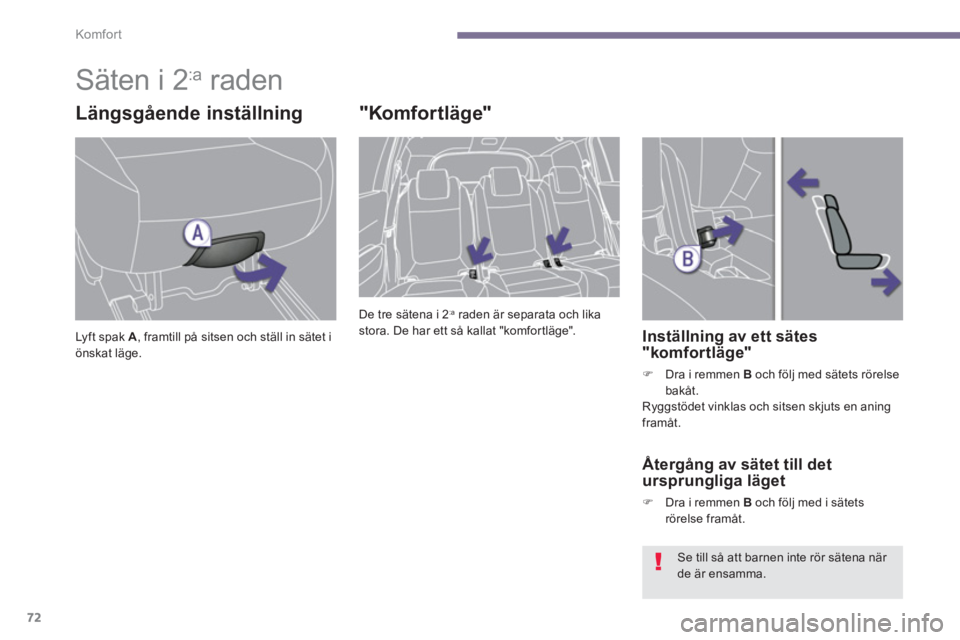

Säten i 2:a raden


Längsgående inställning

Lyft spak A
, framtill på sitsen och ställ in sätet i
önskat läge.


"Komfortläge"

De tre sätena i 2:a raden är separata och lika
stora. De har ett så kallat "komfortläge".

Inställning av ett sätes
"komfortläge"


)
Dra i remmen B
och följ med sätets rörelse
bakåt.
Ryggstödet vinklas och sitsen skjuts en aning
framåt.


Återgång av sätet till det
ursprungliga läget


)
Dra i remmen B
och följ med i sätets
rörelse framåt.



Se till så att barnen inte rör sätena när
de är ensamma .

3
Komfor t
73

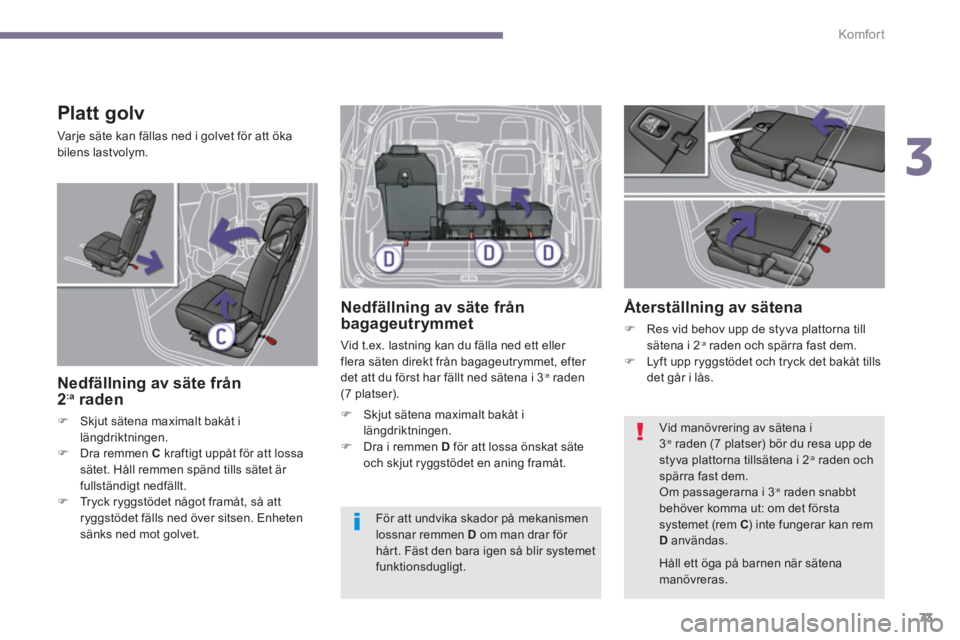

Platt golv

Varje säte kan fällas ned i golvet för att öka
bilens lastvolym.

Nedfällning av säte från
2:a raden


)
Skjut sätena maximalt bakåt i
längdriktningen.

)
Dra remmen C
kraftigt uppåt för att lossa
sätet. Håll remmen spänd tills sätet är
fullständigt nedfällt.

)
Tryck ryggstödet något framåt, så att
ryggstödet fälls ned över sitsen. Enheten
sänks ned mot golvet.



Nedfällning av säte från
bagageutrymmet
Vid t.ex. lastning kan du fälla ned ett eller
flera säten direkt från bagageutrymmet, efter
det att du först har fällt ned sätena i 3
:e raden
(7 platser).


)
Skjut sätena maximalt bakåt i
längdriktningen.

)
Dra i remmen D
för att lossa önskat säte
och skjut ryggstödet en aning framåt.


Återställning av sätena



)
Res vid behov upp de styva plattorna till
sätena i 2:a raden och spärra fast dem.

)
Lyft upp ryggstödet och tryck det bakåt tills
det går i lås.

Håll ett öga på barnen när sätena
manövreras.
Vid manövrering av sätena i
3
:e raden (7 platser) bör du resa upp de
styva plattorna tillsätena i 2:a raden och
spärra fast dem.
Om passagerarna i 3
:e raden snabbt
behöver komma ut: om det första
systemet (rem C
) inte fungerar kan rem
D
användas. För att undvika skador på mekanismen
lossnar remmen D
om man drar för
hår t. Fäst den bara igen så blir systemet
funktionsdugligt.

Komfor t
74

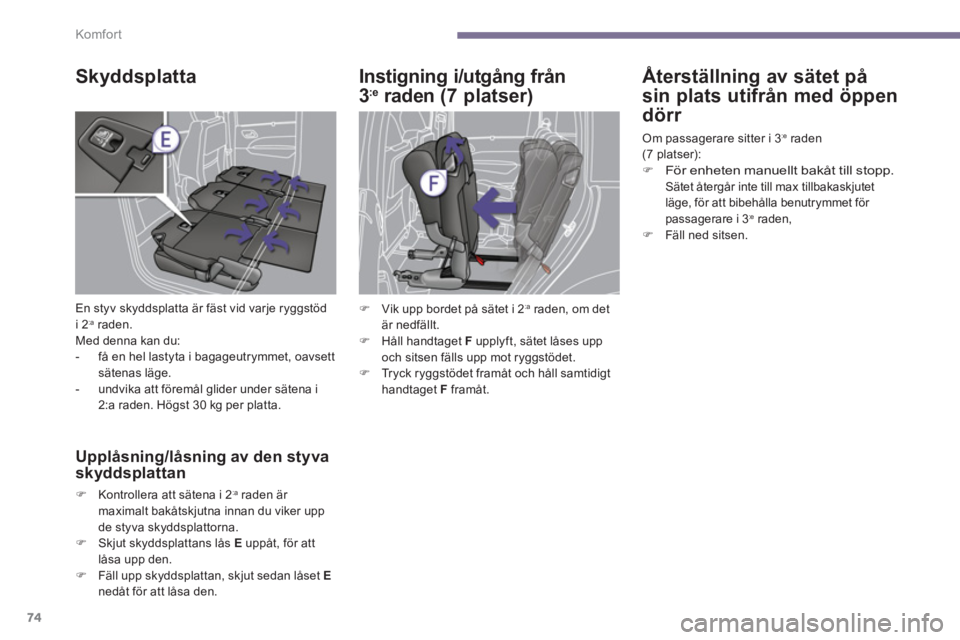

Skyddsplatta

En styv skyddsplatta är fäst vid varje ryggstöd
i 2:a raden.
Med denna kan du:


- få en hel lastyta i bagageutrymmet, oavsett
sätenas läge.

- undvika att föremål glider under sätena i
2:a raden. Högst 30 kg per platta.


Upplåsning/låsning av den styva
skyddsplattan


)
Kontrollera att sätena i 2:a raden är
maximalt bakåtskjutna innan du viker upp
de styva skyddsplattorna.

)
Skjut skyddsplattans lås E
uppåt, för att
låsa upp den.

)
Fäll upp skyddsplattan, skjut sedan låset E

nedåt för att låsa den.




Instigning i/utgång från
3:e raden
(7 platser)
Återställning av sätet på
sin plats utifrån med öppen
dörr
Om passagerare sitter i 3:e raden
(7 platser):


)

För enheten manuellt bakåt till stopp.
Sätet återgår inte till max tillbakaskjutet
läge, för att bibehålla benutrymmet för
passagerare i 3
:e raden,

)
Fäll ned sitsen.



)
Vik upp bordet på sätet i 2
:a raden, om det
är nedfällt.

)
Håll handtaget F
upplyft, sätet låses upp
och sitsen fälls upp mot ryggstödet.

)
Tryck ryggstödet framåt och håll samtidigt
handtaget F
framåt.

3
Komfor t
75

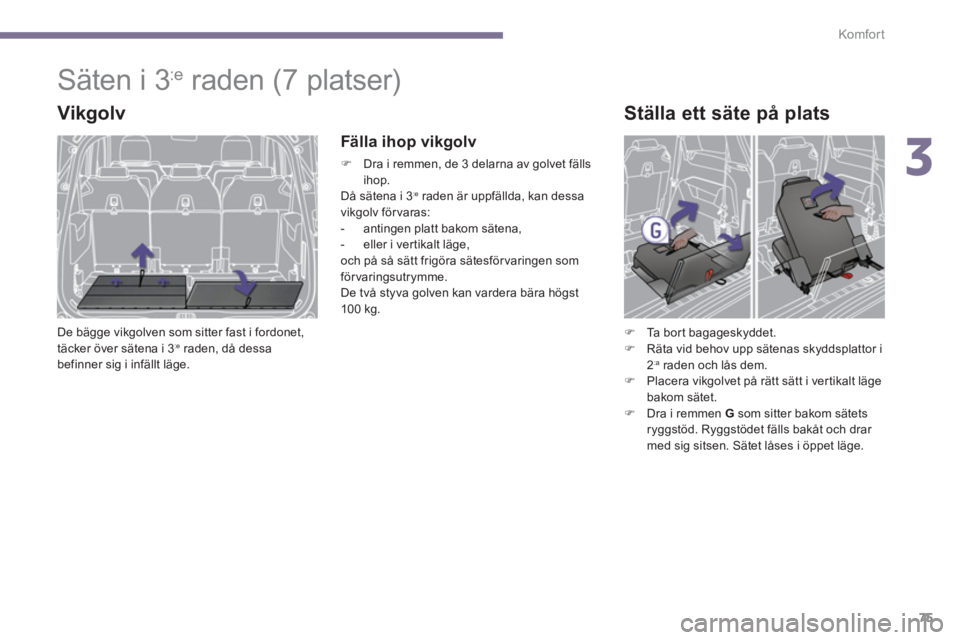

Säten i 3:e raden
(7 platser)


Vikgolv

De bägge vikgolven som sitter fast i fordonet,
täcker över sätena i 3:e raden, då dessa
befinner sig i infällt läge.

Fälla ihop vikgolv



)
Dra i remmen, de 3 delarna av golvet fälls
ihop.
Då sätena i 3
:e raden är uppfällda, kan dessa
vikgolv för varas:


- antingen platt bakom sätena,

- eller i vertikalt läge,
och på så sätt frigöra sätesför varingen som
förvaringsutrymme.
De två styva golven kan vardera bära högst
100 kg.



Ställa ett säte på plats



)
Ta bort bagageskyddet.

)
Räta vid behov upp sätenas skyddsplattor i
2
:a raden och lås dem.

)
Placera vikgolvet på rätt sätt i vertikalt läge
bakom sätet.

)
Dra i remmen G
som sitter bakom sätets
ryggstöd. Ryggstödet fälls bakåt och drar
med sig sitsen. Sätet låses i öppet läge.

Komfor t
76

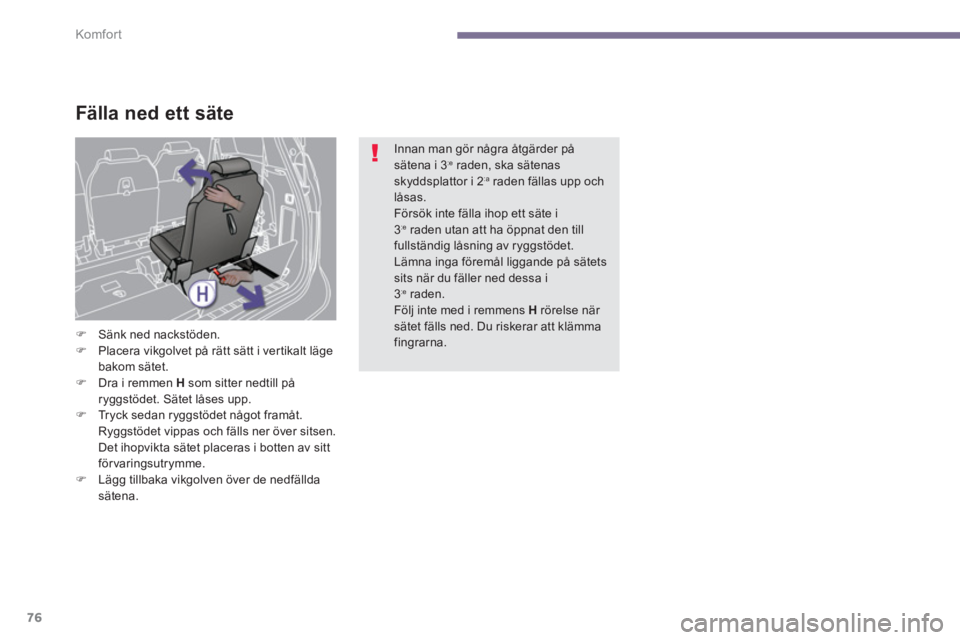

Fälla ned ett säte



)
Sänk ned nackstöden.

)
Placera vikgolvet på rätt sätt i vertikalt läge
bakom sätet.

)
Dra i remmen H
som sitter nedtill på
ryggstödet. Sätet låses upp.

)
Tryck sedan ryggstödet något framåt.
Ryggstödet vippas och fälls ner över sitsen.
Det ihopvikta sätet placeras i botten av sitt
förvaringsutrymme.

)
Lägg tillbaka vikgolven över de nedfällda
sätena.


Innan man gör några åtgärder på
sätena i 3
:e raden, ska sätenas
skyddsplattor i 2:a raden fällas upp och
låsas.
Försök inte fälla ihop ett säte i
3
:e raden utan att ha öppnat den till
fullständig låsning av ryggstödet.
Lämna inga föremål liggande på sätets
sits när du fäller ned dessa i
3
:e raden.
Följ inte med i remmens H
rörelse när
sätet fälls ned. Du riskerar att klämma
fingrarna.

3
Komfor t
77

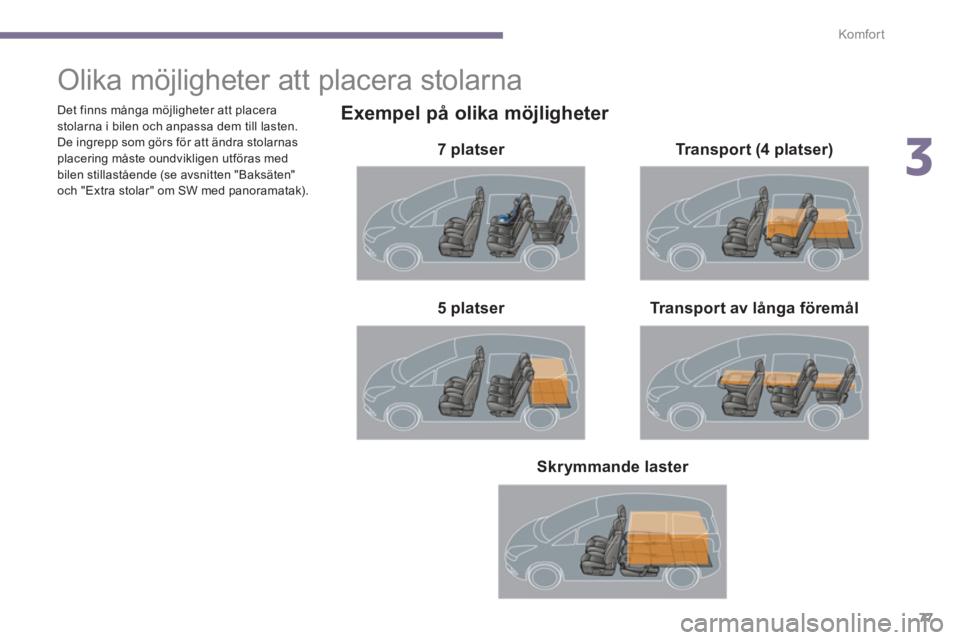

Olika möjligheter att placera stolarna


Exempel på olika möjligheter


7 platser

Transport av långa föremål

5 platser
Transport (4 platser)

Skrymmande laster


Det finns många möjligheter att placera
stolarna i bilen och anpassa dem till lasten.
De ingrepp som görs för att ändra stolarnas
placering måste oundvikligen utföras med
bilen stillastående (se avsnitten "Baksäten"
och "Extra stolar" om SW med panoramatak).

Komfor t
78

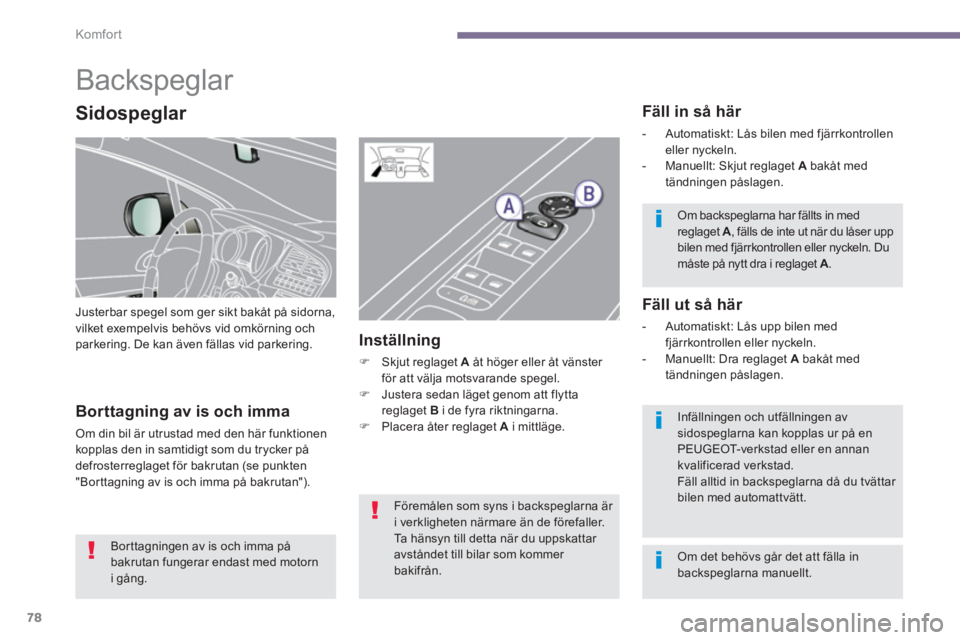

Backspeglar

Justerbar spegel som ger sikt bakåt på sidorna,
vilket exempelvis behövs vid omkörning och
parkering. De kan även fällas vid parkering.







Fäll in så här



- Automatiskt: Lås bilen med fjärrkontrollen
eller nyckeln.

- Manuellt: Skjut reglaget A
bakåt med
tändningen påslagen.


Fäll ut så här



- Automatiskt: Lås upp bilen med
fjärrkontrollen eller nyckeln.

- Manuellt: Dra reglaget A
bakåt med
tändningen påslagen.


Inställning



)
Skjut reglaget A
åt höger eller åt vänster
för att välja motsvarande spegel.

)
Justera sedan läget genom att flytta
reglaget B
i de fyra riktningarna.

)
Placera åter reglaget A
i mittläge.


Borttagning av is och imma

Om din bil är utrustad med den här funktionen
kopplas den in samtidigt som du trycker på
defrosterreglaget för bakrutan (se punkten
"Borttagning av is och imma på bakrutan").









Borttagningen av is och imma på
bakrutan fungerar endast med motorn
i gång. Föremålen som syns i backspeglarna är
i verkligheten närmare än de förefaller.
Ta hänsyn till detta när du uppskattar
avståndet till bilar som kommer
bakifrån.
Om backspeglarna har fällts in med
reglaget A
, fälls de inte ut när du låser upp
bilen med fjärrkontrollen eller nyckeln. Du
måste på nytt dra i reglaget A
.

Infällningen och utfällningen av
sidospeglarna kan kopplas ur på en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Fäll alltid in backspeglarna då du tvättar
bilen med automattvätt.


Sidospeglar


Om det behövs går det att fälla in
backspeglarna manuellt.
