2014 PEUGEOT 5008 Bruksanvisningar (in Swedish)

7
Barnsäkerhet
143


a:
universal bilbarnstol som kan installeras i
alla fordon med hjälp av säkerhetsbältet.

b:
grupp 0: från födseln upp till 10 kg. Babyliftar
och "bilsängar" kan inte installeras på
passagerarplatsen fram eller på 3:e raden.

c:
ta reda på vad lagen säger i respektive land
innan du monterar en bilbarnstol på denna
plats.

d:
vid montering av en bilbarnstol i baksätet,
i framåtvänt eller bakåtvänt läge, ska du
skjuta fram framsätet, och sedan fälla upp
ryggstödet så att det finns tillräckligt med
plats för bilbarnstolen och barnets ben.

e:
vid montering av en bilbarnstol i baksätet,
i framåtvänt eller bakåtvänt läge, ska du
ställa in baksätet så att det är maximalt
bakåtskjutet, med ryggstödet uppfällt.

Ta bort och lägg undan nackstödet
innan du installerar en bilbarnstol med
ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen har
tagits bort.
U:
plats som är anpassad för montering av en
typgodkänd universal bilbarnstol som fästs
med bilbältet i bakåtvänt eller framåtvänt
läge.

U (R):
som U
, var vid bilsätet bör ställas i högsta
läge.

L-:
endast de angivna bilbarnstolarna kan
monteras på denna plats (beroende på
land).

X:
plats olämplig för installation av bilbarnstol i
angiven viktgrupp.

Barnsäkerhet
144











ISOFIX-fästen


Det finns tre fästen för varje säte:


- två ringar ( A
) sitter mellan sätets ryggstöd
och sits, vilket indikeras med en märkning,

Fastsättningssystemet ISOFIX ger en pålitlig,
stadig och snabb montering av en bilbarnstol
i bilen.

Bilbarnstolarna ISOFIX
är utrustade med två
låsanordningar som lätt kan fästas vid de två
fästena A
.
Vissa bilbarnstolar har dessutom en övre rem

som skall fästas vid fästet B
.

Gör så här för att sätt fast barnstolen i TOP
TETHER
-fästet:


- ta bort och lägg undan nackstödet innan du
installerar barnstolen på denna plats (sätt
tillbaka det när barnstolen tas bort),

- lossa kåpan på TOP TETHER
genom att
dra i dess urtag,

- låt barnstolens rem passera bakom
ryggstödet och centrera den mellan hålen
för nackstödsbenen,

- sätt fast den övre remmen i öglan B
,

- sträck den övre remmen.

5 platser
7 platser
Din bil har typgodkänts i enlighet med de senaste
ISOFIX-reglerna
.
De säten som visas här nedan är utrustade med reglementsenliga ISOFIX förankringspunkter:



- en ring ( B
) sitter under en kåpa bakom
ryggstödets överdel. Den har benämningen
TOP TETHER
och används för att sätta
fast den övre remmen.
Den indikeras med en märkning.
Fästet “Top Tether” sitter bakom ryggstödet
och används för att fästa den övre remmen på
bilbarnstolar som är försedda med sådana.
Denna anordning begränsar bilbarnstolens
möjlighet att tippa framåt vid en frontalkrock.

7
Barnsäkerhet
145

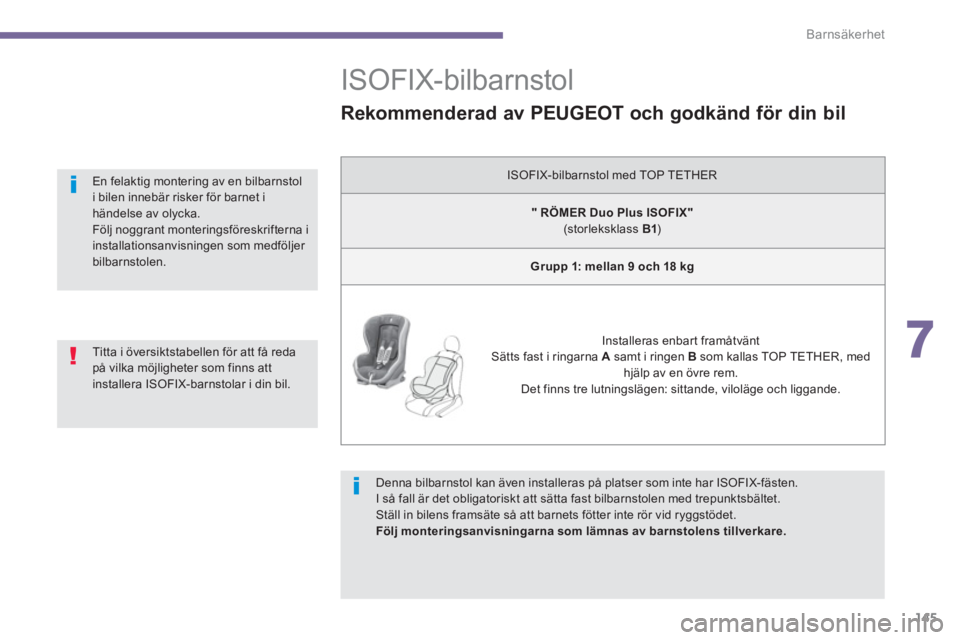

ISOFIX-bilbarnstol


Denna bilbarnstol kan även installeras på platser som inte har ISOFIX-fästen.
I så fall är det obligatoriskt att sätta fast bilbarnstolen med trepunktsbältet.
Ställ in bilens framsäte så att barnets fötter inte rör vid ryggstödet.

Följ monteringsanvisningarna som lämnas av barnstolens tillverkare.



Titta i översiktstabellen för att få reda
på vilka möjligheter som finns att
installera ISOFIX-barnstolar i din bil.

En felaktig montering av en bilbarnstol
i bilen innebär risker för barnet i
händelse av olycka.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer
bilbarnstolen.


Rekommenderad av PEUGEOT och godkänd för din bil

ISOFIX-bilbarnstol med TOP TETHER


"
RÖMER Duo Plus ISOFIX"

(storleksklass B1
)


Grupp 1: mellan 9 och 18 kg





Installeras enbart framåtvänt
Sätts fast i ringarna A
samt i ringen B
som kallas TOP TETHER, med
hjälp av en övre rem.
Det finns tre lutningslägen: sittande, viloläge och liggande.

Barnsäkerhet
146












Sammanfattande tabell för placering av ISOFIX-bilbarnstolar


I följande tabell anges de europeiska bestämmelserna för placering av ISOFIX-bilbarnstolar med ISOFIX-fästen.
På universella och halvuniversella ISOFIX-bilbarnstolar anges en storleksklass med en bokstav mellan A
och G
. Denna åter finns på barnbilstolen
bredvid ISOFIX-logotypen.




Barnets vikt
/ålder


Under 10 kg
(grupp 0)

Upp till
6

månader



Under 10 kg

(grupp 0)


Under
13 kg

(grupp 0+)

T.o.m. ca 1 år

9-18 kg (grupp 1)

Från 1 till ca 3 år


Typ av bilbarnstol ISOFIX



Babylift



Bakåtvänt läge



Bakåtvänt läge



Framåt vänt läge




Storleksklass ISOFIX



F



G



C



D



E



C



D



A



B



B1


Passagerarsätet fram




X



X



X



X



5 platser
(2 rader)
Ytterplatser bak




IL-SU

*


IL-SU

*


IL-SU

*


IUF

*
IL-SU

*

Mittplats bak




X



IL-SU



IL-SU



IUF

IL-SU

7
Barnsäkerhet
147

Ta bort och lägg undan nackstödet
innan du installerar en bilbarnstol med
ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen har
tagits bort.

*

Bilbarnstolar med
stöd
(eller stag) skall
monteras försiktigt i bilen. Ytterligare detaljer
hittar du i avsnittet "Montering av bilbarnstolar
med stöd".

IUF:
plats lämplig för montering av
bilbarnstolen I
sofix U
niversel i f
ramåtvänt
läge som fästs med den övre remmen i
den övre öglan på ISOFIX-platserna.

IL-SU:
plats lämplig för montering av en
bilbarnstolen I
sofix S
emi- U
niversel, på
något av följande sätt:


- bakåtvänd montering, med övre rem
eller ett stöd

- framåtvänd montering utrustad med
stöd

- en babylift utrustad med övre rem
eller stöd
I avsnittet "ISOFIX-fästen" kan du läsa mer
om hur den övre remmen monteras. OBS! För
Sverige, kontakta din lokala åter försäljare för
mer information.

X:
plats olämplig för installation av bilbarnstol
eller babylift för den angivna viktgruppen.

Barnsäkerhet
148




Barnets vikt
/ ålder




Under 10 kg
(grupp 0)

Upp till cirka
6 månader

Under 10 kg
(grupp 0)
Under 13 kg
(grupp 0+)

Upp till cirka 1 år

9 - 18 kg (grupp 1)

Från 1 till cirka 3 år


Typ av bilbarnstol ISOFIX



Babylift



Bakåtvänt läge



Bakåtvänt läge



Framåt vänt läge




Storleksklass ISOFIX



F



G



C



D



E



C



D



A



B



B1


Passagerarsätet fram




X



X



X



X



7 platser
(3 rader)
Ytterplatser 2
:a raden



IL-SU

*


IL-SU

*


IL-SU

*


IUF *

IL-SU *


Mittplats 2
:a raden



X



IL-SU



IL-SU



IUF

IL-SU


Bakre platser 3
:e raden


Inte ISOFIX

7
Barnsäkerhet
149

* Bilbarnstolar med
stöd
(eller stag) skall
monteras försiktigt i bilen. Ytterligare detaljer
hittar du i avsnittet "Montering av bilbarnstolar
med stöd".

IUF:
plats lämplig för installation av en en
bilbarnstol I
sofix U
niversel, i f
ramåtvänt
läge som fästs med den övre remmen i
den övre öglan på ISOFIX-platserna.

IL-SU:
plats lämplig för installation av en
bilbarnstol I
sofix S
emi- U
niversel på
något av följande sätt:


- bakåtvänd montering, med övre rem
eller ett stöd,

- framåtvänd montering utrustad med
stöd,

- en babylift utrustad med övre rem
eller stöd.
I avsnittet "ISOFIX-fästen" kan du läsa mer
om hur den övre remmen monteras. OBS! För
Sverige, kontakta din lokala åter försäljare för
mer information.

X:
plats olämplig för installation av bilbarnstol
eller babylift för den angivna viktgruppen.

Barnsäkerhet
150

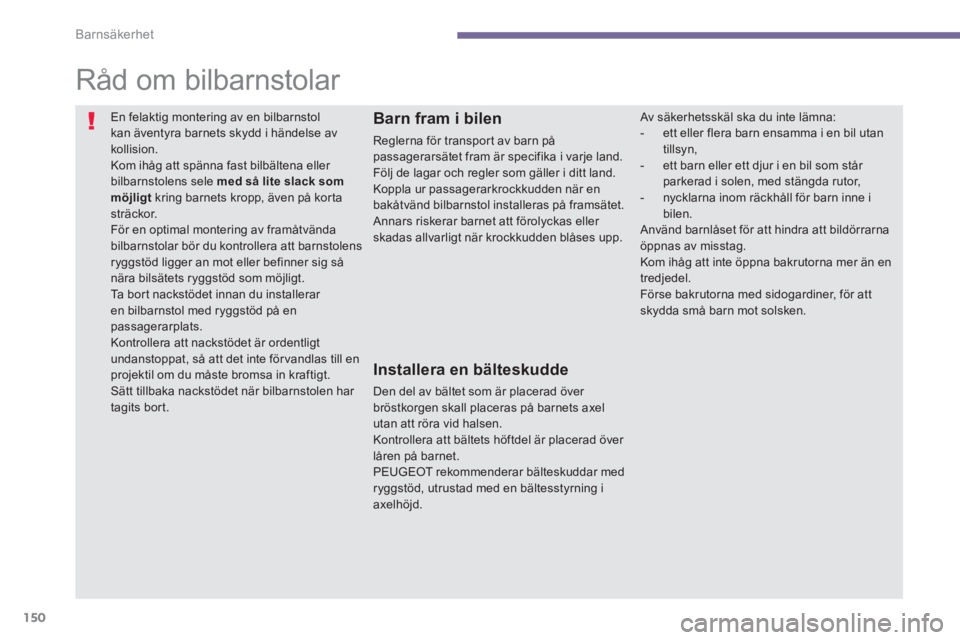

Råd om bilbarnstolar

En felaktig montering av en bilbarnstol
kan äventyra barnets skydd i händelse av
kollision.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele med så lite slack som
möjligt
kring barnets kropp, även på korta
sträckor.
För en optimal montering av framåtvända
bilbarnstolar bör du kontrollera att barnstolens
ryggstöd ligger an mot eller befinner sig så
nära bilsätets ryggstöd som möjligt.
Ta bort nackstödet innan du installerar
en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är ordentligt
undanstoppat, så att det inte för vandlas till en
projektil om du måste bromsa in kraftigt.
Sätt tillbaka nackstödet när bilbarnstolen har
tagits bort.

Barn fram i bilen

Reglerna för transport av barn på
passagerarsätet fram är specifika i varje land.
Följ de lagar och regler som gäller i ditt land.
Koppla ur passagerarkrockkudden när en
bakåtvänd bilbarnstol installeras på framsätet.
Annars riskerar barnet att förolyckas eller
skadas allvarligt när krockkudden blåses upp.


Installera en bälteskudde

Den del av bältet som är placerad över
bröstkorgen skall placeras på barnets axel
utan att röra vid halsen.
Kontrollera att bältets höftdel är placerad över
låren på barnet.
PEUGEOT rekommenderar bälteskuddar med
ryggstöd, utrustad med en bältesstyrning i
axelhöjd.
Av säkerhetsskäl ska du inte lämna:


- ett eller flera barn ensamma i en bil utan
tillsyn,

- ett barn eller ett djur i en bil som står
parkerad i solen, med stängda rutor,

- nycklarna inom räckhåll för barn inne i
bilen.
Använd barnlåset för att hindra att bildörrarna
öppnas av misstag.
Kom ihåg att inte öppna bakrutorna mer än en
tredjedel.
Förse bakrutorna med sidogardiner, för att
skydda små barn mot solsken.
