2014 Peugeot 308 CC Návod k obsluze (in Czech)

10
i
i
167
PRAKTICKÉ INFORMACE
TAŽENÍ PŘÍVĚSU
Vaše vozidlo je zkonstruováno přede-
vším pro přepravu osob a zavazadel,
nicméně může být také použito pro ta-
žení přívěsu. Rozložení nákladu
 Umístěte náklad v přívěsu tak, aby
se nejtěžší předměty nacházely co
nejblíže nápravě a svislé zatížení
koule tažného zařízení bylo blíz-
ko přípustného maxima (nesmí ho
však překročit).
Hustota vzduchu se snižuje zároveň se
zvyšující se nadmořskou výškou, což
má za následek snížení výkonu motoru.
Při jízdě v oblastech s nadmořskou výš-
kou překračující 1 000 m je třeba snížit
maximální hmotnost přívěsu o 10 % na
každých dalších 1 000 metrů nadmoř-
ské výšky.
Hodnoty hmotnosti vozidla a taženého
přívěsu platné pro Vaše vozidlo nalezne-
te v rubrice "Technické charakteristiky".
Boční vítr
 Počítejte s větší citlivostí vozidla na nárazy bočního větru.
Mechanické zařízení určené pro připo-
jení přívěsu nebo pro montáž nosiče
jízdních kol, s doplňkovou signalizací a
osvětlením.
Doporučení pro jízdu
Doporučujeme Vám používat ori-
ginální tažná zařízení a originální
elektrické svazky PEUGEOT, které
byly testovány a schváleny již při na-
vrhování vozidla, a svěřit montáž to-
hoto zařízení servisu sítě PEUGEOT
nebo odbornému servisu.
V případě montáže mimo servisní
síť PEUGEOT musí být tato povin-
ně provedena v souladu s pokyny
výrobce vozidla. Při jízdě s přívěsem je vozidlo velmi
namáháno a řízení vyžaduje zvýšenou
pozornost.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Brzdy
Při tažení přívěsu se prodlužuje brzdná
vzdálenost.
Pro zabránění přehřátí brzd (například
při sjíždění horských svahů) se doporu-
čuje využívat brzdění motorem.
Pneumatiky
 Zkontrolujte tlak vzduchu v pneuma-tikách vozidla i přívěsu, dodržujte
předepsané hodnoty.
Osvětlení
 Ověřte správnou funkci elektrického signalizačního zařízení přívěsu.
V případě použití originálního taž-
ného zařízení PEUGEOT bude
automaticky dezaktivována funkce
zadního parkovacího asistenta.  Pokud se rozsvítí výstražná
kontrolka a kontrolka STOP ,
co nejdříve zastavte vozidlo
a vypněte motor.
Maximální hmotnost přívěsu při stou-
pání do dlouhého svahu závisí na jeho
sklonu a na venkovní teplotě.
Chlazení
Při tažení přívěsu do kopce dochází ke
zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
 Pro snížení otáček motoru snižte rychlost vozidla.

10
i
!
168
PRAKTICKÉ INFORMACE
KRYT PRO ZIMNÍ OBDOBÍ *
Snímatelný kryt umožňuje zabránit hro-
madění sněhu v místě ventilátoru chla-
zení motoru.
Montáž
 Umístěte kryt před spodní část předního nárazníku.
 Zatlačte jej po obvodu pro postupné zaklapnutí jeho příchytek.
Nezapomeňte sejmout kryt pro
zimní období v případě:
- kdy je vnější teplota vyšší než 10 °C,
- tažení přívěsu,
- jízdy rychlostí vyšší než 120 km/h.
* Podle země prodeje.
Demontáž
 Pomocí šroubováku zapáčete pro postupné uvolnění všech příchytek. "Komfort":
síť chránící proti větru, vak na síť chrá-
nící proti větru, lampa pro čtení, parko-
vací asistent,...
"Zařízení pro přepravu":
krytina do zavazadlového prostoru, no-
sič kol připevněný k tažnému zařízení,
tažná zařízení, svazky k tažnému zaří-
zení,...
PŘÍSLUŠENSTVÍ
Prodejní síť PEUGEOT nabízí širokou
paletu příslušenství a originálních ná-
hradních dílů.
Spolehlivost a bezpečnost těchto dílů a
příslušenství byla úspěšně testována.
Všechny jsou přizpůsobeny pro Vaše
vozidlo, mají přiděleno objednací čís-
lo a je na ně poskytována záruka
PEUGEOT. "Design":
hliníkové disky kol, přední spoiler, hlavi-
ce řadicí páky,...
"Bezpečnost":
alarm, zařízení proti odcizení kol, alko-
tester, lékárnička, výstražný trojúhelník,
bezpečnostní refl exní vesta, systém lo-
kalizování odcizeného vozidla, dětské
autosedačky a podložky, prvky zimní
výbavy,...
** Aby nehrozilo nebezpečí zablokování
pedálů:
- dbejte na správné umístění a upev- nění koberečku,
- nikdy nedávejte několik koberečků přes sebe.
"Ochrana":
koberečky ** , ochranné pásy na náraz-
níky, ochranný potah na vůz,...
V případě montáže tažného zaří-
zení a jeho svazku mimo servisní
síť PEUGEOT musí být tato povin-
ně provedena v souladu s pokyny
výrobce vozidla.

10
!
i
i

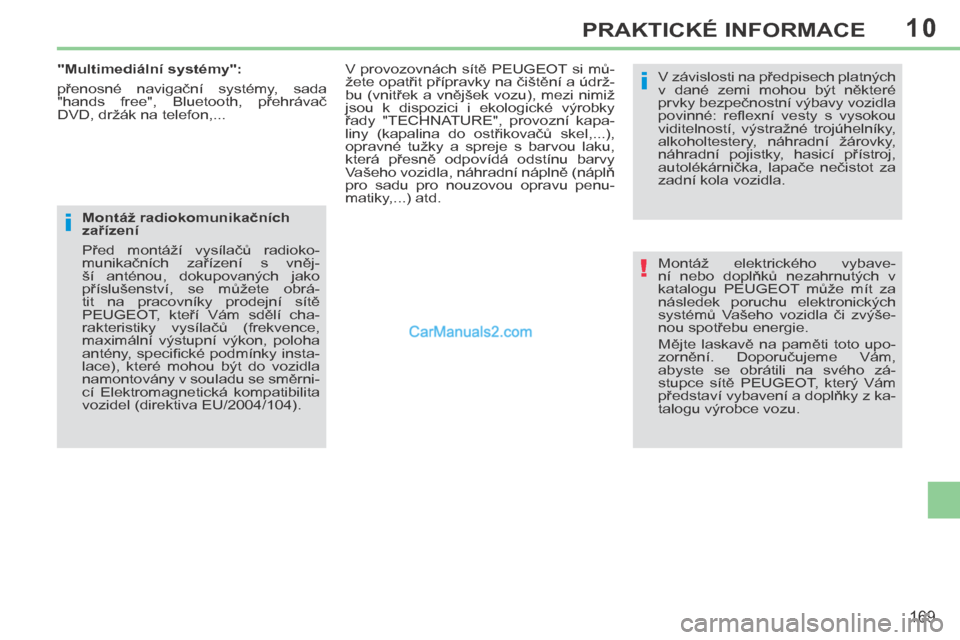

169
PRAKTICKÉ INFORMACE
Montáž elektrického vybave-
ní nebo doplňků nezahrnutých v
katalogu PEUGEOT může mít za
následek poruchu elektronických
systémů Vašeho vozidla či zvýše-
nou spotřebu energie.
Mějte laskavě na paměti toto upo-
zornění. Doporučujeme Vám,
abyste se obrátili na svého zá-
stupce sítě PEUGEOT, který Vám
představí vybavení a doplňky z ka-
talogu výrobce vozu.
V závislosti na předpisech platných
v dané zemi mohou být některé
prvky bezpečnostní výbavy vozidla
povinné: refl exní vesty s vysokou
viditelností, výstražné trojúhelníky,
alkoholtestery, náhradní žárovky,
náhradní pojistky, hasicí přístroj,
autolékárnička, lapače nečistot za
zadní kola vozidla.
V provozovnách sítě PEUGEOT si mů-
žete opatřit přípravky na čištění a údrž-
bu (vnitřek a vnějšek vozu), mezi nimiž
jsou k dispozici i ekologické výrobky
řady "TECHNATURE", provozní kapa-
liny (kapalina do ostřikovačů skel,...),
opravné tužky a spreje s barvou laku,
která přesně odpovídá odstínu barvy
Vašeho vozidla, náhradní náplně (náplň
pro sadu pro nouzovou opravu penu-
matiky,...) atd.
Montáž radiokomunikačních
zařízení
Před montáží vysílačů radioko-
munikačních zařízení s vněj-
ší anténou, dokupovaných jako
příslušenství, se můžete obrá-
tit na pracovníky prodejní sítě
PEUGEOT, kteří Vám sdělí cha-
rakteristiky vysílačů (frekvence,
maximální výstupní výkon, poloha
antény, specifi cké podmínky insta-
lace), které mohou být do vozidla
namontovány v souladu se směrni-
cí Elektromagnetická kompatibilita
vozidel (direktiva EU/2004/104).
"Multimediální systémy":
přenosné navigační systémy, sada
"hands free", Bluetooth, přehrávač
DVD, držák na telefon,...

11
170
TECHNICKÉ CHARAKTERISTIKY
* Maximální výkon odpovídá hodnotě homologované na základě odzkoušení na zkušební stolici pro motory, podle podmínek stanovených evropským nařízením (Směrnice Komise 1999/99/ES).
BENZINOVÉ MOTORY A PŘEVODOVKY
Motory 1,6 litru VTi
120 k 1,6 litru THP
156 k 1,6 litru THP
150 k 1,6 litru THP
163 k
Převodovky Mechanická
(5 stupňů) Mechanická
(6 stupňů) Auto.
(6 stupňů) Auto.
(6 stupňů) Auto.
(6 stupňů)
Typ, varianta, verze:
4B... 5FS-0
5FV-8 5FV-A 5FE-J 5FM-J
Zdvihový objem (cm
3 ) 1 598 1 598 1 598
Vrtání x zdvih (mm) 77 x 85,8 77 x 85,8 77 x 85,8
Největší výkon: norma EHS (kW) * 88 1 1 5 1 1 0 1 2 0
Odpovídající otáčky (ot/min) 5 660 6 000 6 000
Největší točivý moment: norma
EHS (Nm) 1 6 0
2 4 0 2 4 0
Odpovídající otáčky (ot/min) 4 250 1 400 1 400
Palivo
Bezolovnatý benzin Bezolovnatý benzin Bezolovnatý benzin
Katalyzátor A n o A n o A n o
Objem olejové náplně (v litrech)
(s výměnou fi ltrační vložky) 4,25
4,25 4,25

11
171
TECHNICKÉ CHARAKTERISTIKY
HMOTNOST VOZIDLA S BENZINOVÝM MOTOREM A PŘÍVĚSU (KG)
Motory 1,6 litru VTi
120 k 1,6 litru THP
156 k 1,6 litru THP
150 k 1,6 litru THP
163 k
Převodovky Mechanická Mechanická Automatická Automatická Auto.
Typ, varianta, verze:
4B... 5FS-0
5FV-8 5FV-A 5FE-J 5FM-J
- Pohotovostní hmotnost 1 480 1 515 1 530 1 540 1 540
- Provozní hmotnost 1 555 1 590 1 605 1 615 1 615
- Největší povolená hmotnost vozidla 1 885
1 940 1 970 1 970 1 970
- Největší povolená hmotnost jízdní soupravy

ve svahu 12 % 2 985 3 340 3 240 2 770 2 770
- Největší hmotnost brzděného přívěsu (v limitu
největší povolené hmotnosti jízdní soupravy)
ve svahu 10 % nebo 12 % 1 100 1 400 1 270 800 800
- Největší hmotnost brzděného přívěsu **
(s přenosem hmotnosti v limitu největší
povolené hmotnosti jízdní soupravy) 1 200 1 400 1 270 800 800
- Největší hmotnost nebrzděného přívěsu 7 5 0 7 5 0 7 5 0 7 5 0 7 5 0
- Doporučené zatížení čepu závěsného zařízení 6 4 6 4 6 4 6 4 6 4
** Hmotnost brzděného přívěsu může být v limitu největší povolené hmotnosti jízdní soupravy navýšena, pokud je o stejnou hmotnost snížena největší povolená hmotnost vlečného vozidla; pozor, tažení přívěsu s lehce zatíženým vlečným vozidlem
může zhoršit jeho jízdní stabilitu.
Uvedené hodnoty největší povolené hmotnosti jízdní soupravy a největší povolené hmotnosti přívěsu jsou platné pro maxi-
mální nadmořskou výšku 1 000 metrů. Uvedená největší povolená hmotnost přívěsu musí být snížena o 10 % na každých
1 000 metrů nadmořské výšky navíc.
Rychlost vozidla táhnoucího přívěs nesmí přesáhnout 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké venkovní teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; když je venkovní teplota vyšší
než 37 °C, je třeba snížit celkovou hmotnost přívěsu.

11
172
TECHNICKÉ CHARAKTERISTIKY
Motory 1,6 l e-HDi
112 k 2,0 l HDi
163 k
Převodovky Mechanická
(6 stupňů) Mechanická
(6 stupňů) Auto.
(6 stupňů)
Typ, varianta, verze:
4B... 9HR-8/S
RHH-8 RHH-A
Zdvihový objem (cm
3 ) 1 560 1 997
Vrtání x zdvih (mm) 75 x 88,3 85 x 88
Největší výkon: norma EHS (kW) * 8 2 1 2 0
Odpovídající otáčky (ot/min) 3 600 3 750
Největší točivý moment: norma EHS (Nm) 2 7 0 3 4 0
Odpovídající otáčky (ot/min) 1 750 2 000
Palivo Motorová nafta Motorová nafta
Katalyzátor A n o A n o
Filtr pevných částic (FAP) A n o A n o
Objem olejové náplně (v litrech)
(s výměnou fi ltrační vložky) 3,75
-
* Maximální výkon odpovídá hodnotě homologované na základě odzkoušení na zkušební stolici pro motory, podle podmínek stanovených evropským nařízením (Směrnice Komise 1999/99/ES).
NAFTOVÉ MOTORY A PŘEVODOVKY
.../S : model e-HDi vybavený systémem Stop & Start.

11
173
TECHNICKÉ CHARAKTERISTIKY
Motory 1,6 l e-HDi
112 k 2,0 l HDi
163 k
Převodovky Mechanická Mechanická Automatická
Typ, varianta, verze: 4B... 9HR-8 /S RHH-8 RHH-A
- Pohotovostní hmotnost 1 535 1 577 1 625
- Provozní hmotnost 1 610 1 652 1 700
- Největší povolená hmotnost vozidla 1 950 2 025 2 050
- Největší povolená hmotnost jízdní soupravy

ve svahu 12 % 3 050 3 525 3 550
- Největší hmotnost brzděného přívěsu (v limitu
největší povolené hmotnosti jízdní soupravy)
ve svahu 10 % nebo 12 % 1 100 1 500 1 500
- Největší hmotnost brzděného přívěsu ** (s přenosem
hmotnosti v limitu největší povolené hmotnosti jízdní soupravy) 1 200 1 500 1 500
- Největší hmotnost nebrzděného přívěsu 7 5 0 7 5 0 7 5 0
- Doporučené zatížení čepu závěsného zařízení 6 4 6 4 6 4
Uvedené hodnoty největší povolené hmotnosti jízdní soupravy a největší povolené hmotnosti přívěsu jsou platné pro maxi-
mální nadmořskou výšku 1 000 metrů. Uvedená největší povolená hmotnost přívěsu musí být snížena o 10 % na každých
1 000 metrů nadmořské výšky navíc.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké venkovní teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; když je venkovní teplota vyšší
než 37 °C, je třeba snížit celkovou hmotnost přívěsu.
HMOTNOST VOZIDLA S NAFTOVÝM MOTREM A PŘÍVĚSU (KG)
** Hmotnost brzděného přívěsu může být v limitu největší povolené hmotnosti jízdní soupravy navýšena, pokud je o stejnou hmotnost snížena největší povolená hmotnost vlečného vozidla; pozor, tažení přívěsu s lehce zatíženým vlečným vozidlem
může zhoršit jeho jízdní stabilitu.

11
174
TECHNICKÉ CHARAKTERISTIKY
ROZMĚRY (V MM)
