Soins du véhicule199
Boîte de vitesses au point mort (neu‐
tre).Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de re‐
cyclage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz d'échappement du véhicule tracteur.
Les véhicules à boîte automatique
doivent être remorqués dans le sens
de la marche avant, mais sans dé‐
passer la vitesse de 80 km/h et sur
une distance ne dépassant pas
100 km. Dans tous les autres cas et
quand la boîte de vitesses est défail‐
lante, l'essieu avant doit être soulevé du sol.
Prendre contact avec un atelier.
Boîte manuelle automatisée 3 141.
Après le remorquage, dévisser l'an‐
neau de remorquage et replacer le
couvercle.
Remorquage d'un autre
véhicule
Détacher le capuchon en bas et l'en‐
lever par le bas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 182.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non pour récupérer un véhicule enlisé.

200Soins du véhiculeAvertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Après le remorquage, dévisser l'œil‐
let de remorquage et reposer le ca‐
che.
Soins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser des pro‐
duits dégivrants que si cela est abso‐ lument nécessaire car leur effet dé‐
graissant entrave le fonctionnement
des barillets. Après avoir utilisé un
produit dégivrant, faire regraisser les
barillets par un atelier.
Lavage La peinture du véhicule est soumise
à des agressions extérieures. Il con‐
vient dès lors de laver et de lustrer la
voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas
d'utilisation d'une station de lavage
automatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le pol‐
len, etc. car ils contiennent des com‐
posants corrosifs qui peuvent endom‐ mager la peinture.
En cas de passage à la station de la‐
vage, suivre les instructions du fabri‐
cant. Les essuie-glaces avant et ar‐
rière doivent être arrêtés. Enlever
l'antenne et les accessoires externes
tels que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils recouvrent.Avertissement
Toujours utiliser un produit de net‐toyage dont le pH est compris en‐
tre 4 et 9.
Ne pas utiliser de produits de net‐ toyage sur des surfaces brûlantes.

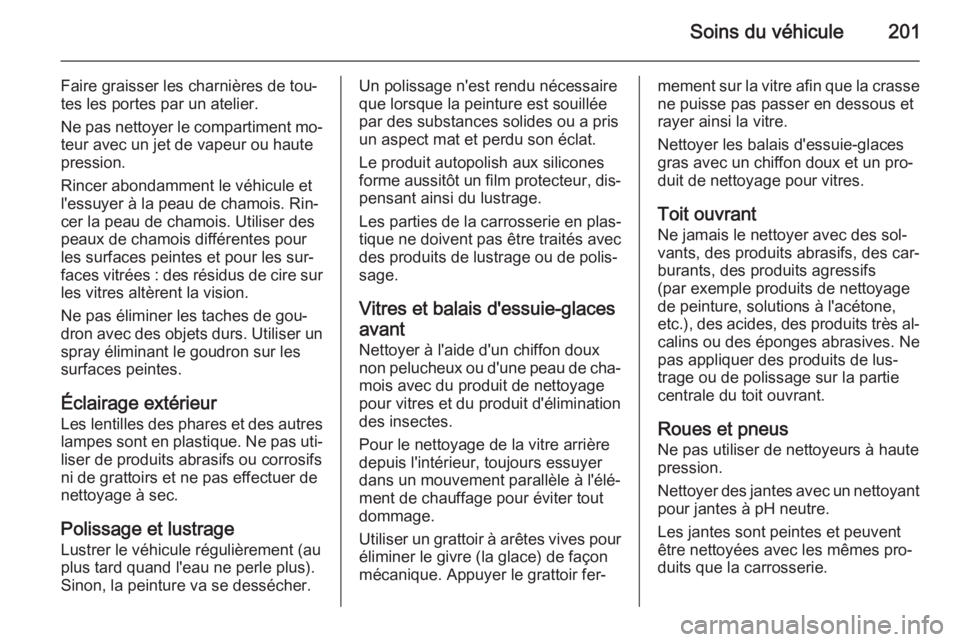

Soins du véhicule201
Faire graisser les charnières de tou‐
tes les portes par un atelier.
Ne pas nettoyer le compartiment mo‐
teur avec un jet de vapeur ou haute
pression.
Rincer abondamment le véhicule et l'essuyer à la peau de chamois. Rin‐cer la peau de chamois. Utiliser des
peaux de chamois différentes pour
les surfaces peintes et pour les sur‐
faces vitrées : des résidus de cire sur les vitres altèrent la vision.
Ne pas éliminer les taches de gou‐
dron avec des objets durs. Utiliser un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autres lampes sont en plastique. Ne pas uti‐ liser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage
Lustrer le véhicule régulièrement (au
plus tard quand l'eau ne perle plus).
Sinon, la peinture va se dessécher.Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur, dis‐ pensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.
Vitres et balais d'essuie-glaces
avant Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de cha‐ mois avec du produit de nettoyagepour vitres et du produit d'éliminationdes insectes.
Pour le nettoyage de la vitre arrière
depuis l'intérieur, toujours essuyer
dans un mouvement parallèle à l'élé‐
ment de chauffage pour éviter tout
dommage.
Utiliser un grattoir à arêtes vives pour
éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir fer‐mement sur la vitre afin que la crasse
ne puisse pas passer en dessous et
rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un pro‐
duit de nettoyage pour vitres.
Toit ouvrant
Ne jamais le nettoyer avec des sol‐
vants, des produits abrasifs, des car‐
burants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone,
etc.), des acides, des produits très al‐
calins ou des éponges abrasives. Ne
pas appliquer des produits de lus‐
trage ou de polissage sur la partie
centrale du toit ouvrant.
Roues et pneus Ne pas utiliser de nettoyeurs à hautepression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes pro‐
duits que la carrosserie.

202Soins du véhicule
Dégâts à la peinture
Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille doi‐
vent être réparés par un atelier.
Soubassement Le soubassement est partiellementrevêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de pro‐ tection.Compartiment moteur
Entretenir les surfaces du comparti‐
ment moteur qui sont peintes dans la teinte du véhicule de la même façon
que toutes les autres surfaces pein‐
tes.
Il est conseillé de laver le comparti‐
ment moteur au début et à la fin de
l'hiver et de le préserver par une cou‐ che de cire. Protéger l'alternateur et
le réservoir du liquide de frein en les
recouvrant de feuilles en plastique
avant de laver le moteur.
En cas de lavage du moteur au jet de
vapeur, ne pas diriger ce dernier sur
les composants du système antiblo‐
cage (ABS), de la climatisation et de
l'entraînement par courroie.
Après le lavage du moteur, faire pro‐
téger convenablement tous les com‐
posants du compartiment moteur par
un atelier à l'aide d'une cire de pro‐
tection.
Ne pas utiliser de nettoyeurs à haute pression.Installation au gaz naturel
Ne pas diriger le jet de vapeur ou le
jet haute pression sur les composants de l'installation au gaz naturel. Il est
particulièrement important de proté‐
ger les réservoirs de gaz naturel et les détendeurs dans le soubassement du
véhicule et sur le tablier du comparti‐
ment moteur.
Ne pas traiter ces composants avec
des nettoyants chimiques ou des pro‐ duits lustrants.
Faire effectuer le nettoyage des élé‐ ments de l'installation de gaz naturel
par un atelier agrée pour l'entretien
des véhicules roulant au gaz naturel.
Dispositif d'attelage Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.

Soins du véhicule203Entretien intérieurIntérieur et garnitures
Ne nettoyer l'habitacle, y compris le
revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon
sec ou de produit de nettoyage inté‐
rieur.
Nettoyer les garnitures en cuir à l'eau propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit
d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Si nécessaire, utili‐
ser une solution savonneuse douce.
Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.
Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de net‐ toyage pour intérieur.Avertissement
Attacher les fermetures Velcro des vêtements car elles peuvent abî‐
mer la garniture de siège.
La même chose s'applique aux vê‐ tements avec des objets aux
bords tranchants, par exemple les
fermetures éclair, les ceintures ou
les jeans cloutés.
Éléments en matière plastique
et en caoutchouc
Les pièces en plastique et en caout‐
chouc peuvent être entretenues avec les mêmes produits que la carrosse‐
rie. Le cas échéant, utiliser un produit de nettoyage pour intérieur. Ne pas
utiliser d'autres produits. Éviter no‐
tamment les solvants et l'essence. Ne pas utiliser de nettoyeurs à haute
pression.

204Service et maintenanceService et
maintenanceInformations générales ..............204
Fluides, lubrifiants et pièces re‐
commandés ............................... 205Informations générales
Informations sur l'entretien Il est important pour la sécurité, la fia‐bilité ainsi que pour le maintien de la
valeur de votre véhicule que tous les travaux d'entretien soient effectués
aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible au‐
près de votre atelier.
Intervalles d'entretien pour
l'Europe Il faut faire réviser le véhicule tous les 30 000 km ou une fois par an, selon
l'échéance survenant en premier.
Le plan d'entretien européen est va‐
lide pour les pays suivants :
Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine, Bul‐
garie, Chypre, Croatie, Danemark,
Espagne, Estonie, Finlande, France,
Grèce, Groenland, Hongrie, Irlande,
Islande, Israël, Italie, Lettonie, Litua‐
nie, Luxembourg, Macédoine, Malte,
Monténégro, Norvège, Pays-Bas, Po‐logne, Portugal, République tchèque,
Roumanie, Royaume-Uni, Slovaquie, Slovénie, Suède, Suisse.
Intervalles d'entretien pour l'international Il faut faire réviser le véhicule tous les
15 000 km ou une fois par an, selon
l'échéance survenant en premier.
Les intervalles d'entretien pour l'inter‐
national sont valides pour les pays qui ne sont pas mentionnés dans les in‐
tervalles d'entretien pour l'Europe.
Confirmations
La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le ki‐
lométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier ayant effectué l'entretien.
S'assurer que le carnet d'entretien et
de garantie est correctement rempli
car la preuve d'un entretien suivi est

Service et maintenance205
essentielle en cas d'appel à la garan‐tie ou de demande de geste commer‐
cial et cela constituera aussi un argu‐ ment positif lors de la revente
éventuelle du véhicule.
Intervalle d'entretien fixe Quand l'entretien doit être effectué,
InSP apparaît sur l'affichage d'entre‐
tien pendant environ 10 secondes
quand le contact est mis. Faire effec‐ tuer le prochain entretien par un ate‐
lier dans un délai de une semaine ou
de 500 km (selon l'échéance surve‐
nant en premier).
Intervalle d'entretien variable L'intervalle d'entretien est basé surplusieurs paramètres dépendant del'utilisation et est calculé à l'aide de
ces paramètres.
Si la distance restante est inférieure à 1 500 km, InSP s'affiche avec une
distance restante de 1 000 km quand
le contact est mis, puis coupé. S'il
reste moins de 1 000 km, InSP s'affi‐
che pendant plusieurs secondes.
Faire effectuer le prochain entretienpar un atelier dans un délai de
une semaine ou de 500 km (selon
l'échéance survenant en premier).
Affichage du kilométrage restant : 1. Couper le contact.
2. Appuyer brièvement sur le bouton
de réinitialisation du compteur ki‐lométrique journalier. L'affichage
des kilomètres apparaît.
3. Appuyer de nouveau pendant en‐
viron 2 secondes sur le bouton de
réinitialisation, InSP et le kilomé‐
trage restant apparaissent.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants
recommandés
Utiliser uniquement des produits sa‐ tisfaisant les spécifications recom‐
mandées. L'utilisation de produit
n'étant pas en conformité à ces spé‐ cifications peut conduire à des dom‐
mages n'étant pas couverts par la ga‐
rantie.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont dan‐ gereux et peuvent être nocifs. Ma‐ nipuler avec prudence. Respecterles consignes figurant sur les réci‐ pients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la

206Service et maintenance
viscosité. La qualité de l'huile garantit,
par ex. la propreté du moteur, la pro‐
tection contre l'usure et le contrôle du vieillissement de l'huile, alors que la
classe de viscosité définit la capacité
d'écoulement de l'huile sur une cer‐
taine gamme de températures.
Dexos est la toute dernière qualité
d'huile moteur qui assure une protec‐
tion optimale aux moteurs à essence
et diesel. Si elle n'est pas possible de s'en procurer, les huiles moteur d'au‐
tres qualités mentionnées doivent
être utilisées. Les recommandations
données pour les moteurs à essence
sont également valables pour les mo‐ teurs fonctionnant au gaz naturel
pour véhicules (GNV ou CNG), au
gaz de pétrole liquéfié (GPL ou LPG) et à l'éthanol (E85).
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la tem‐
pérature ambiante minimale 3 210.Appoint d'huile moteur
Les huiles moteur de différentes mar‐ ques et différents producteurs peu‐
vent être mélangées pour autant que vous respectiez les qualité et visco‐
sité d'huile moteur requises.
L'utilisation d'huiles moteur
ACEA A1/B1 et A5/B5 est interdite,
car elles peuvent entraîner des dé‐
gâts du moteur à long terme dans cer‐
taines conditions d'utilisation.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la tem‐
pérature ambiante minimale 3 210.
Additifs d'huile moteur
supplémentaires
L'utilisation d'additifs d'huile moteur
supplémentaires peut entraîner des dégâts et rendre la garantie caduque.
Classes de viscosité d'huile moteur
La classe de viscosité SAE définit la
capacité d'écoulement d'une huile.
L'huile multigrade est représentée
par deux chiffres, par ex. SAE 5W-30.
Le premier chiffre, suivi d'un W, indi‐que la viscosité à basse température
et le second chiffre, la viscosité à
haute température.
Sélectionner la classe de viscosité
adéquate en fonction de la tempéra‐ ture ambiante minimale 3 210.
Toutes les classes de viscosité re‐ commandées sont adaptées pour
une utilisation à des températures
ambiantes élevées.
Liquide de refroidissement et
antigel
Utiliser uniquement de l'antigel pour
liquide de refroidissement sans silica‐ tes et à longue durée de vie (LLC).
Le système est rempli en usine d'un
liquide de refroidissement assurant
une excellente protection contre la
corrosion et contre le gel jusqu'à
-28 °C environ. Cette concentration
doit être conservée tout au long de
l'année. L'utilisation d'additifs supplé‐ mentaires pour liquide de refroidisse‐ment dont le but est de procurer une
protection supplémentaire contre la
corrosion ou d'assurer l'étanchéité en
cas de petites fuites peut provoquer
