2014 OPEL ZAFIRA B Manuel d'utilisation (in French)

Conduite et utilisation135
Le nettoyage s'opère plus rapidement
lorsque le régime et la charge du mo‐
teur sont élevés.
Le témoin ! s'éteint dès que l'opé‐
ration d'autonettoyage est terminée.
Si A s'allume également, le net‐
toyage n'est pas possible ; prendre
contact avec un atelier.
Catalyseur Le catalyseur réduit la quantité desubstances nocives dans les gaz
d'échappement.
Avertissement
Des qualités de carburant autres
que celles mentionnées aux pa‐
ges 3 151, 3 213 pourraient en‐
dommager le catalyseur ou les
composants électroniques.
L'essence non brûlée surchauffe
et endommage le catalyseur. Il
faut donc éviter d'utiliser excessi‐
vement le démarreur, de rouler
jusqu'à ce que le réservoir soit
vide et de démarrer le moteur en
poussant le véhicule ou en le re‐
morquant.
En cas de ratés, de fonctionnement
irrégulier du moteur, de réduction des
performances du moteur ou d'autres
problèmes inhabituels, faire remédier à la cause de la défaillance dès que
possible. En cas d'urgence, il est pos‐
sible de continuer à rouler pendant
une brève période, à faible régime et
à vitesse réduite.
Boîte automatique
La boîte automatique permet un pas‐
sage automatique des rapports
(mode automatique) et la version
avec ActiveSelect permet aussi un
passage manuel des vitesses (mode
manuel).
Affichage de la
transmission
Le mode ou rapport sélectionné est
indiqué sur l'affichage de transmis‐
sion.

136Conduite et utilisation
Sur les véhicules avec système
Open&Start, P clignote sur l'affichage de la transmission quand le contact
est coupé si la position P n'est pas
engagée ou si le frein de stationne‐
ment n'est pas serré.
Lorsque le mode Sport est sélec‐
tionné, 1 s'allume.
Lorsque le programme Hiver est sé‐
lectionné, T s'allume.
Levier sélecteurP=Position de stationnement,
roues avant bloquées, à n'en‐
gager que véhicule à l'arrêt et
frein de stationnement serré.R=Marche arrière, à n'engager
que véhicule à l'arrêt.N=Neutre (point mort).D=Mode automatique avec tous
les rapports.
Le levier sélecteur peut uniquement
quitter la position P ou N que si le
contact est mis et si la pédale de frein
est enfoncée (verrouillage du levier
sélecteur).
Quand le levier sélecteur est en posi‐ tion N, le verrouillage de levier sélec‐
teur est actionné après un certain
temps et uniquement si le véhicule
est à l'arrêt.
En position P ou N, le témoin j dans
la grille du levier sélecteur s'allume en rouge quand le levier sélecteur estbloqué. Si le levier sélecteur ne setrouve pas en position P après avoir
coupé le contact, les témoins j
et P clignotent sur la grille du levier
sélecteur.
Pour sélectionner P ou R, appuyer
sur le bouton de déverrouillage du le‐ vier sélecteur.

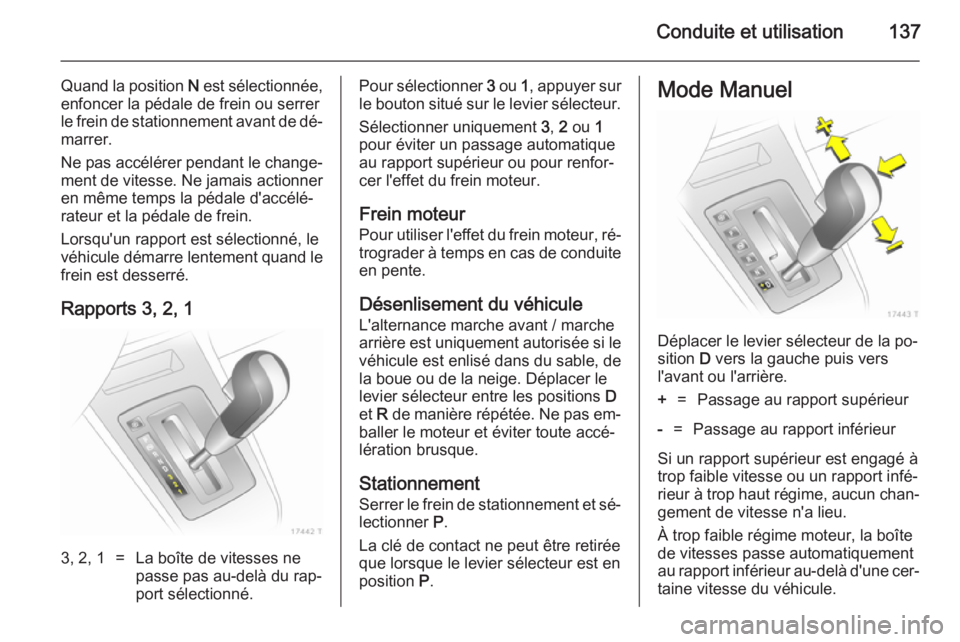

Conduite et utilisation137
Quand la position N est sélectionnée,
enfoncer la pédale de frein ou serrer
le frein de stationnement avant de dé‐ marrer.
Ne pas accélérer pendant le change‐
ment de vitesse. Ne jamais actionner en même temps la pédale d'accélé‐
rateur et la pédale de frein.
Lorsqu'un rapport est sélectionné, le véhicule démarre lentement quand le
frein est desserré.
Rapports 3, 2, 13, 2, 1=La boîte de vitesses ne
passe pas au-delà du rap‐
port sélectionné.Pour sélectionner 3 ou 1, appuyer sur
le bouton situé sur le levier sélecteur.
Sélectionner uniquement 3, 2 ou 1
pour éviter un passage automatique
au rapport supérieur ou pour renfor‐
cer l'effet du frein moteur.
Frein moteur
Pour utiliser l'effet du frein moteur, ré‐ trograder à temps en cas de conduite en pente.
Désenlisement du véhicule L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions D
et R de manière répétée. Ne pas em‐
baller le moteur et éviter toute accé‐
lération brusque.
Stationnement
Serrer le frein de stationnement et sé‐
lectionner P.
La clé de contact ne peut être retirée
que lorsque le levier sélecteur est en
position P.Mode Manuel
Déplacer le levier sélecteur de la po‐
sition D vers la gauche puis vers
l'avant ou l'arrière.
+=Passage au rapport supérieur-=Passage au rapport inférieur
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐ rieur à trop haut régime, aucun chan‐ gement de vitesse n'a lieu.
À trop faible régime moteur, la boîte
de vitesses passe automatiquement
au rapport inférieur au-delà d'une cer‐
taine vitesse du véhicule.

138Conduite et utilisation
À hauts régimes du moteur, la boîte
de vitesses ne passe pas automati‐
quement à un rapport supérieur.
Pour des raisons de sécurité, le
« kickdown » est également disponi‐
ble en mode manuel.
Programmes de conduite
électroniques ■ Après un démarrage à froid, le pro‐
gramme de température de service amène rapidement le catalyseur à
la température nécessaire en aug‐
mentant le régime moteur.
■ La fonction de passage automati‐ que en position N met automatique‐
ment la boîte de vitesses au point
mort lorsque le véhicule est arrêté
et qu'un rapport de marche avant
est engagé.
■ Lorsque le mode Sport est engagé,
le changement de vitesse se fait à
des régimes supérieurs (sauf
quand le régulateur de vitesse est
enclenché). Mode Sport 3 148.Programme Hiver T
Activer le programme Hiver pour fa‐
ciliter le démarrage sur chaussée glis‐
sante.
Activation sur les véhicules sans
mode manuel
Appuyer sur le bouton T en P, R , N ,
D ou 3. Le véhicule démarre en 3e.
Activation sur les véhicules avec mode manuel
En mode automatique, appuyer sur le bouton T. Le véhicule démarre en 2e
ou en 3e en fonction de l'état de la
chaussée.
Désactivation
Le programme Hiver se désactive quand :
■ le bouton T est à nouveau ac‐
tionné ;
■ sélection manuelle de 2 ou 1 ;
■ il y a un passage en mode manuel ;
■ le contact est coupé ;
■ ou quand la température de l'huile de transmission est trop haute.
Kickdown

Conduite et utilisation139
En enfonçant la pédale d'accéléra‐
teur au-delà du point de résistance,
un rapport inférieur est sélectionné en
fonction du régime moteur.
Défaillance En cas de défaillance, le témoin A
s'allume. La boîte de vitesses ne
change plus automatiquement. Il est
possible de continuer à rouler en
changeant de vitesse manuellement.
Faire remédier à la cause du pro‐
blème par un atelier.
Version sans mode manuel La 2e n'est pas disponible. Change‐
ment de vitesse manuel1=1ère2=3e3, D=4e
Version avec mode manuel
Seul le plus haut rapport est disponi‐ ble. Selon la défaillance, il se peut
que la 2e vitesse soit aussi disponible en mode manuel.
Coupure de courant
En cas de coupure de courant, le le‐
vier sélecteur ne peut pas être dé‐
placé hors de la position P ou N.
Si la batterie est déchargée, effectuer le démarrage par câble 3 196.
Si la batterie n'est pas la cause du
défaut, déverrouiller le levier sélec‐
teur :
1. Serrer le frein de stationnement.
2. Extraire l'élément de cendrier 3 85. Desserrer la vis du cache
métallique et retirer les deux piè‐
ces. Outillage de bord 3 182.
3. Dégager le logement du cendrier
ou le couvercle. Saisir par l'ouver‐
ture du bord supérieur, dégager et retirer le logement du cendrier ou
le couvercle.
4. Tirer sur la boucle et sortir le levier
sélecteur de la position P ou N. En
repassant de nouveau en position
P ou de N, le levier sélecteur se
reverrouille. Faire corriger la
cause de la coupure de courant
par un atelier.

140Conduite et utilisation
5.Mettre le logement du cendrier ou
le cache en place et l'encliqueter.
6. Fixer le cache métallique à l'aide de la vis. Reposer l'élément de
cendrier 3 85.Boîte manuelle
Boîte de vitesses manuelle
Pour engager la marche arrière lors‐
que le véhicule est à l'arrêt, appuyer
sur le bouton de déverrouillage du le‐ vier sélecteur 3 secondes après avoir
débrayé et engager ce rapport.
Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pé‐ dale d'embrayage puis débrayer à
nouveau ; réessayer de passer la
marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.
Lors de la manœuvre, enfoncer la pé‐
dale d'embrayage à fond. Ne pas uti‐
liser la pédale comme repose-pied.Avertissement
Il n'est pas recommandé de con‐
duire en gardant la main sur le le‐
vier sélecteur.

Conduite et utilisation141Boîte manuelle
automatisée
La boîte de vitesses manuelle auto‐
matisée Easytronic permet un pas‐
sage des vitesses manuel (mode ma‐ nuel) ou automatique (mode automa‐
tique) avec, dans tous les cas, une
commande d'embrayage automati‐
que.
Affichage de transmission
Affichage du mode et du rapport ac‐
tuel.
L'affichage clignote quelques secon‐
des si la position A, M ou R a été choi‐
sie alors que le moteur tourne et que
la pédale de frein n'est pas actionnée.
Lorsque le programme Hiver est sé‐
lectionné, T s'allume.
Démarrage du moteur
Enfoncer la pédale de frein en démar‐
rant le moteur. Si la pédale de frein
n'est pas enfoncée, j s'allume dans
le combiné d'instruments, « N » cli‐
gnote sur l'affichage de la transmis‐
sion et il est impossible de démarrer
le moteur.
Il est également impossible de dé‐ marrer en cas de panne de tous les feux stop.
Quand la pédale de frein est enfon‐
cée, la boîte de vitesses passe auto‐
matiquement en position N lors du dé‐
marrage. Un léger retard peut surve‐
nir.Levier sélecteur
Toujours déplacer le levier sélecteur
aussi loin que possible dans la direc‐
tion adéquate. Quand il est relâché, il revient automatiquement en position
centrale.
N=Neutre (point mort).A=Basculement entre le mode
automatique et le mode ma‐
nuel. L'affichage de la transmis‐
sion indique A ou M.R=Marche arrière. N'engager
qu'avec le véhicule à l'arrêt.+=Passage au rapport supérieur.-=Passage au rapport inférieur.

142Conduite et utilisation
Prendre la route
Enfoncer la pédale de frein et amener le levier sélecteur en position A,
+ ou -. La boîte de vitesses se trouve
en mode automatique et la première
est engagée. En sélectionnant R, la
marche arrière est sélectionnée.
Après avoir desserré le frein, le
véhicule commence à démarrer len‐
tement.
Pour démarrer sans enfoncer la pé‐
dale de frein, accélérer directement
après avoir engagé un rapport.
S'il n'y a pas d'actionnement de la pé‐
dale d'accélérateur ou de la pédale de frein, aucun rapport n'est engagé et
A ou R clignote pendant un court ins‐
tant sur l'affichage.
Arrêt du véhicule
En A, le premier rapport est engagé
et la transmission est débrayée
quand le véhicule est arrêté. En R, la
marche arrière reste engagée.Frein moteur
Mode Automatique
En pente, la boîte manuelle automa‐
tisée ne passe pas aux rapports su‐
périeurs à moins qu'un régime moteur
relativement important n'ait été at‐
teint. Elle rétrograde à temps lors des
freinages.
Mode manuel
Pour utiliser l'effet du frein moteur, ré‐ trograder à temps en cas de conduite
en pente.
Désenlisement du véhicule
L'alternance marche avant / marche
arrière est uniquement autorisée si le véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions R
et A de manière répétée. Ne pas em‐
baller le moteur et éviter toute accé‐
lération brusque.Stationnement
Serrer le frein de stationnement. Le
dernier rapport engagé (indication sur l'affichage de la transmission) reste
engagé. En position N, aucun rapport
n'est engagé.
Une fois le contact coupé, la boîte de
vitesses ne réagit plus aux déplace‐
ments du levier sélecteur.
Mode manuel
Si un rapport supérieur est engagé à
trop faible régime ou si un rapport in‐
férieur est engagé à trop haut régime, aucun changement de vitesse n'a
lieu. Ceci permet d'éviter des régimes trop faibles ou trop élevés du moteur.
À un régime moteur trop bas, la boîte de vitesses passe automatiquement
à un rapport inférieur.
À un régime moteur trop haut, la boîte de vitesses passe automatiquement
à un rapport supérieur uniquement
via un kickdown.
