2014 OPEL VIVARO Инструкция по эксплуатации (in Russian)

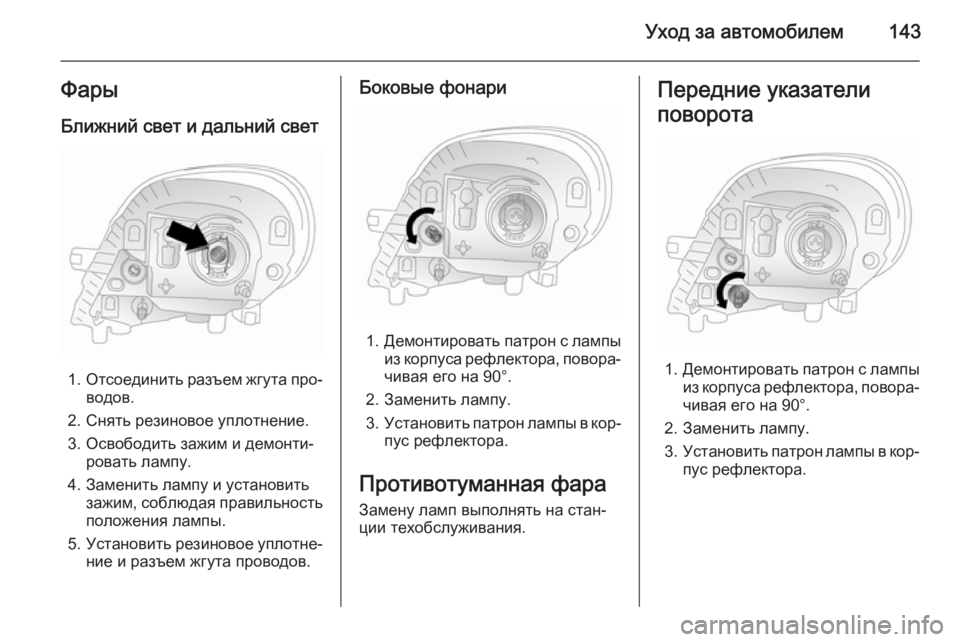

Уход за автомобилем143ФарыБлижний свет и дальний свет
1. Отсоединить разъем жгута про‐
водов.
2. Снять резиновое уплотнение.
3. Освободить зажим и демонти‐ ровать лампу.
4. Заменить лампу и установить зажим, соблюдая правильностьположения лампы.
5. Установить резиновое уплотне‐
ние и разъем жгута проводов.
Боковые фонари
1. Демонтировать патрон с лампы
из корпуса рефлектора, повора‐ чивая его на 90°.
2. Заменить лампу.
3. Установить патрон лампы в кор‐
пус рефлектора.
Противотуманная фара Замену ламп выполнять на стан‐
ции техобслуживания.
Передние указатели
поворота
1. Демонтировать патрон с лампы
из корпуса рефлектора, повора‐ чивая его на 90°.
2. Заменить лампу.
3. Установить патрон лампы в кор‐
пус рефлектора.

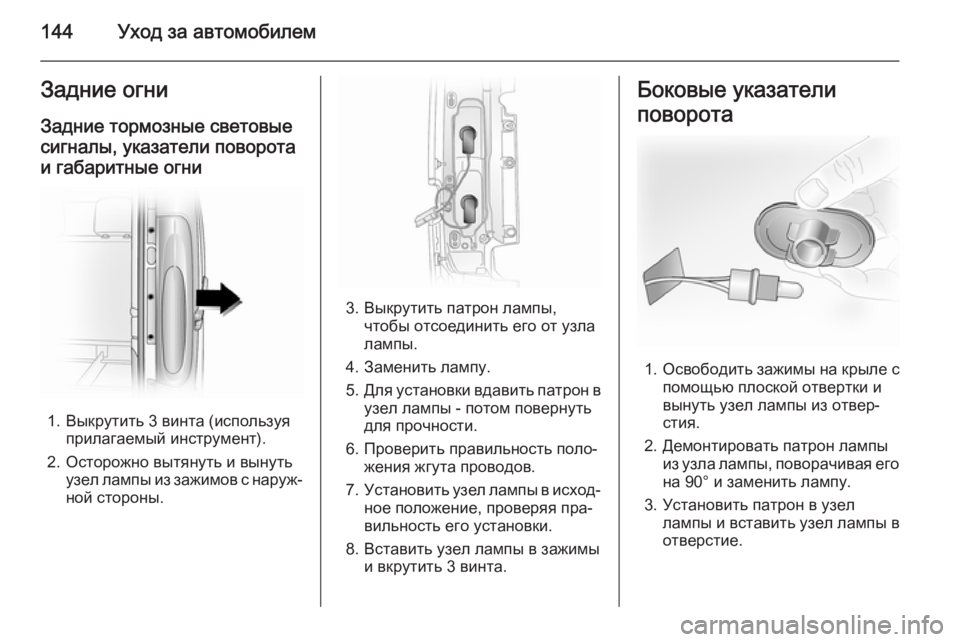

144Уход за автомобилемЗадние огни
Задние тормозные световые
сигналы, указатели поворота
и габаритные огни
1. Выкрутить 3 винта (используя прилагаемый инструмент).
2. Осторожно вытянуть и вынуть узел лампы из зажимов с наруж‐
ной стороны.
3. Выкрутить патрон лампы, чтобы отсоединить его от узла
лампы.
4. Заменить лампу.
5. Для установки вдавить патрон в
узел лампы - потом повернуть
для прочности.
6. Проверить правильность поло‐ жения жгута проводов.
7. Установить узел лампы в исход‐
ное положение, проверяя пра‐
вильность его установки.
8. Вставить узел лампы в зажимы и вкрутить 3 винта.
Боковые указатели
поворота
1. Освободить зажимы на крыле с
помощью плоской отвертки и
вынуть узел лампы из отвер‐
стия.
2. Демонтировать патрон лампы из узла лампы, поворачивая егона 90° и заменить лампу.
3. Установить патрон в узел лампы и вставить узел лампы в
отверстие.

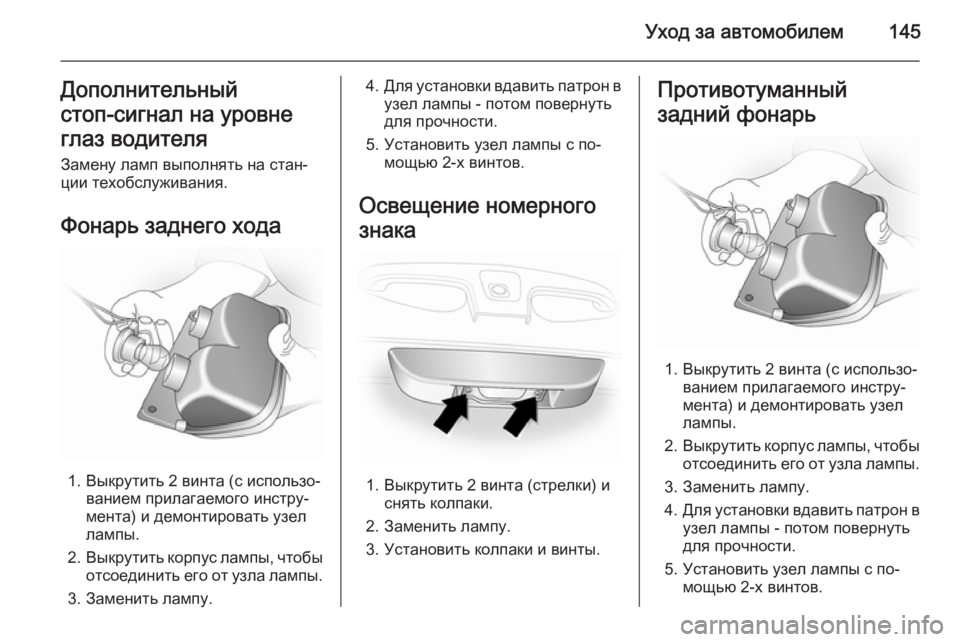

Уход за автомобилем145Дополнительный
стоп-сигнал на уровне
глаз водителя Замену ламп выполнять на стан‐
ции техобслуживания.
Фонарь заднего хода
1. Выкрутить 2 винта (с использо‐ ванием прилагаемого инстру‐
мента) и демонтировать узел
лампы.
2. Выкрутить корпус лампы, чтобы
отсоединить его от узла лампы.
3. Заменить лампу.
4. Для установки вдавить патрон в
узел лампы - потом повернуть
для прочности.
5. Установить узел лампы с по‐ мощью 2-х винтов.
Освещение номерного
знака
1. Выкрутить 2 винта (стрелки) и снять колпаки.
2. Заменить лампу.
3. Установить колпаки и винты.
Противотуманный
задний фонарь
1. Выкрутить 2 винта (с использо‐ ванием прилагаемого инстру‐
мента) и демонтировать узел
лампы.
2. Выкрутить корпус лампы, чтобы
отсоединить его от узла лампы.
3. Заменить лампу.
4. Для установки вдавить патрон в
узел лампы - потом повернуть
для прочности.
5. Установить узел лампы с по‐ мощью 2-х винтов.

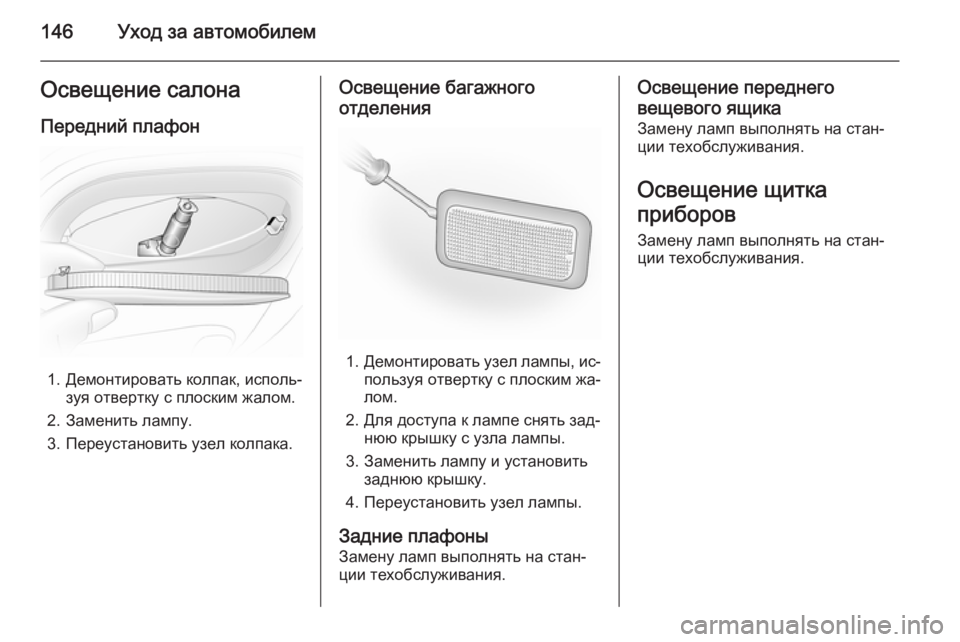

146Уход за автомобилемОсвещение салонаПередний плафон
1. Демонтировать колпак, исполь‐ зуя отвертку с плоским жалом.
2. Заменить лампу.
3. Переустановить узел колпака.
Освещение багажного
отделения
1. Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Для доступа к лампе снять зад‐ нюю крышку с узла лампы.
3. Заменить лампу и установить заднюю крышку.
4. Переустановить узел лампы.
Задние плафоны Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение переднего
вещевого ящика Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение щитка
приборов Замену ламп выполнять на стан‐
ции техобслуживания.

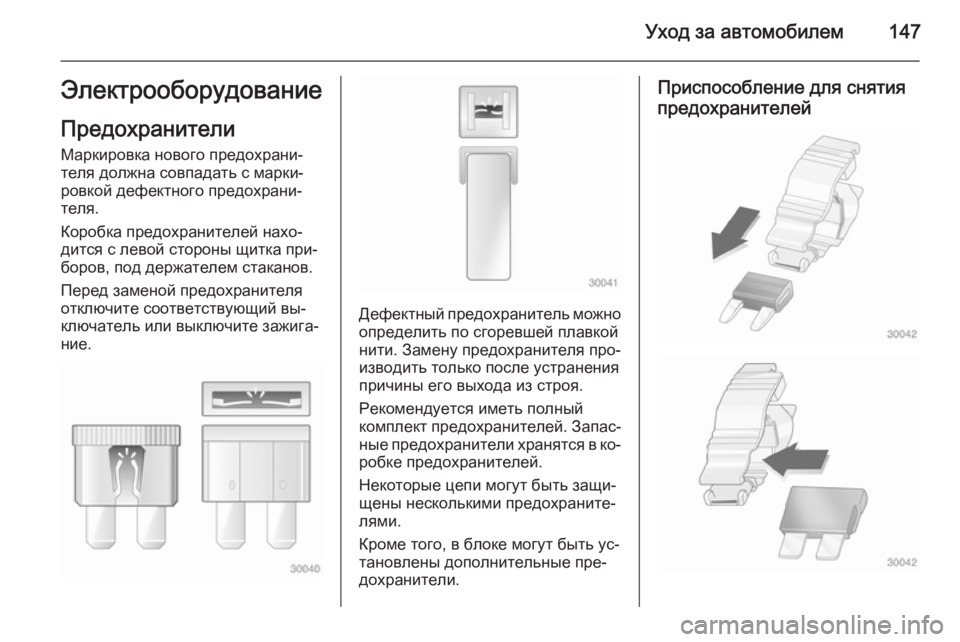

Уход за автомобилем147Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
Коробка предохранителей нахо‐
дится с левой стороны щитка при‐
боров, под держателем стаканов.
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.
Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей. Запас‐ ные предохранители хранятся в ко‐ робке предохранителей.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей

148Уход за автомобилем

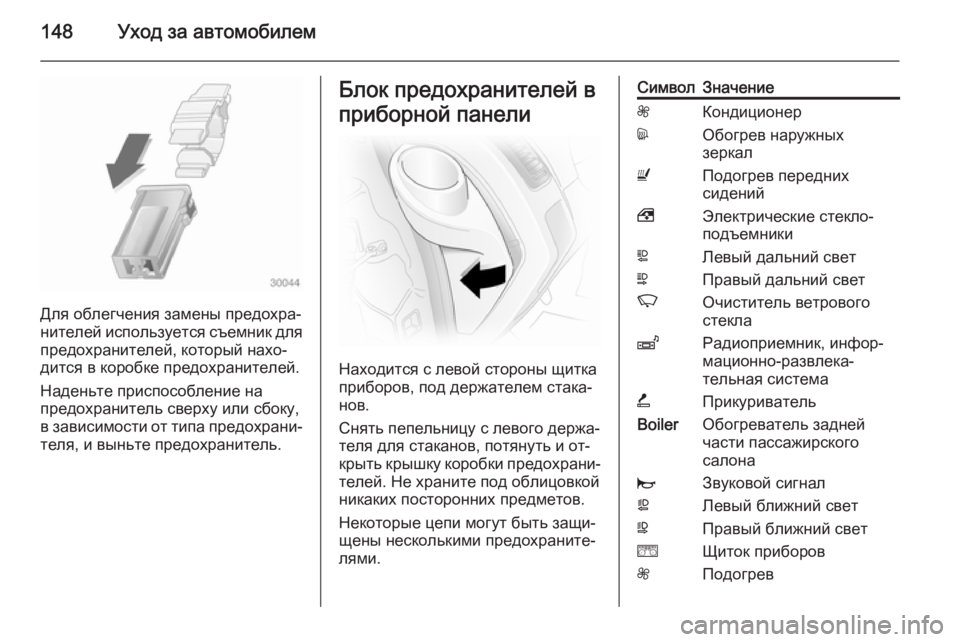

Для облегчения замены предохра‐
нителей используется съемник для предохранителей, который нахо‐
дится в коробке предохранителей.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.
Блок предохранителей в
приборной панели
Находится с левой стороны щитка
приборов, под держателем стака‐
нов.
Снять пепельницу с левого держа‐
теля для стаканов, потянуть и от‐
крыть крышку коробки предохрани‐ телей. Не храните под облицовкой
никаких посторонних предметов.
Некоторые цепи могут быть защи‐щены несколькими предохраните‐
лями.
СимволЗначениеZКондиционерdОбогрев наружных
зеркалUПодогрев передних
сидений,Электрические стекло‐
подъемникиLЛевый дальний светNПравый дальний светKОчиститель ветрового
стеклаZРадиоприемник, инфор‐
мационно-развлека‐
тельная система)ПрикуривательBoilerОбогреватель задней
части пассажирского
салонаjЗвуковой сигналaЛевый ближний светWПравый ближний светeЩиток приборовZПодогрев

Уход за автомобилем149

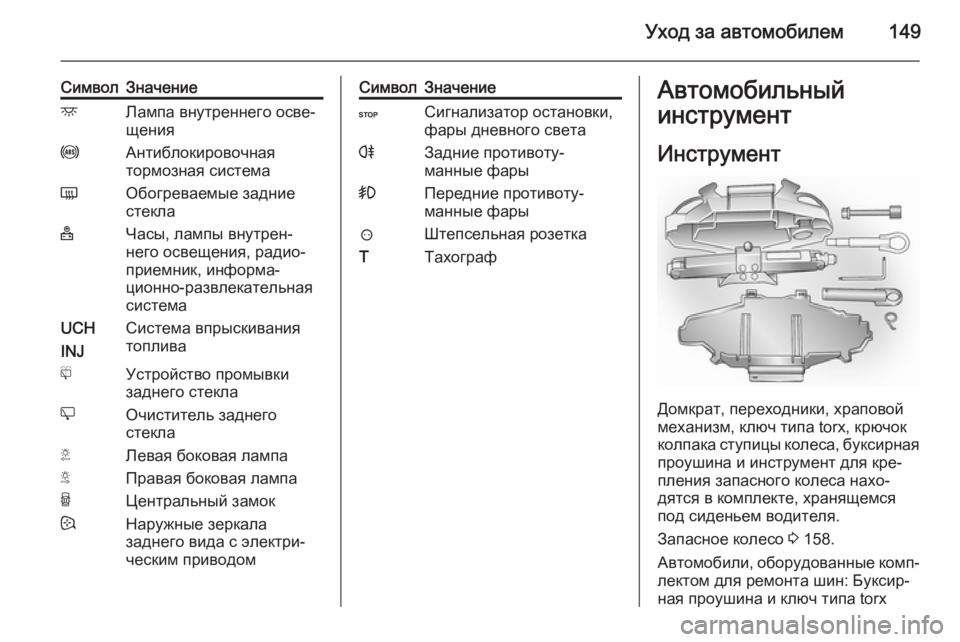

СимволЗначениеdЛампа внутреннего осве‐
щенияuАнтиблокировочная
тормозная системаÜОбогреваемые задние
стекла+Часы, лампы внутрен‐
него освещения, радио‐
приемник, информа‐
ционно-развлекательная
системаUCH
INJСистема впрыскивания
топливаfУстройство промывки
заднего стеклаeОчиститель заднего
стеклаTЛевая боковая лампаSПравая боковая лампаUЦентральный замок:Наружные зеркала
заднего вида с электри‐
ческим приводомСимволЗначениеCСигнализатор остановки,
фары дневного светаrЗадние противоту‐
манные фары>Передние противоту‐
манные фары?Штепсельная розеткаTТахографАвтомобильный
инструмент
Инструмент
Домкрат, переходники, храповой
механизм, ключ типа torx, крючок
колпака ступицы колеса, буксирная
проушина и инструмент для кре‐
пления запасного колеса нахо‐
дятся в комплекте, хранящемся
под сиденьем водителя.
Запасное колесо 3 158.
Автомобили, оборудованные комп‐ лектом для ремонта шин: Буксир‐
ная проушина и ключ типа torx

150Уход за автомобилем

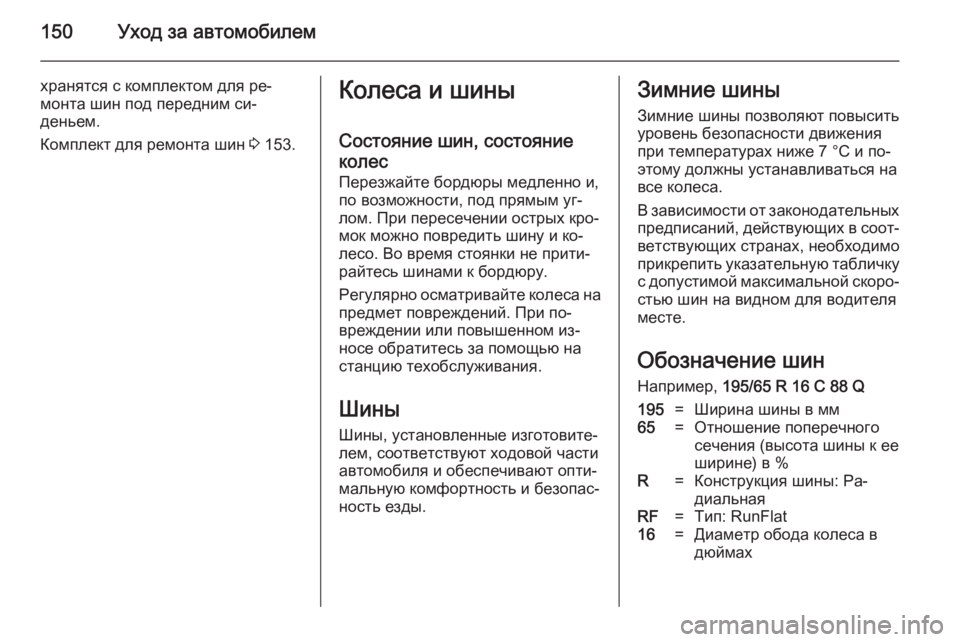

хранятся с комплектом для ре‐
монта шин под передним си‐
деньем.
Комплект для ремонта шин 3 153.Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Шины
Шины, установленные изготовите‐
лем, соответствуют ходовой части
автомобиля и обеспечивают опти‐
мальную комфортность и безопас‐
ность езды.Зимние шины
Зимние шины позволяют повыситьуровень безопасности движенияпри температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
В зависимости от законодательных
предписаний, действующих в соот‐ ветствующих странах, необходимо
прикрепить указательную табличку с допустимой максимальной скоро‐стью шин на видном для водителя
месте.
Обозначение шин
Например, 195/65 R 16 C 88 Q195=Ширина шины в мм65=Отношение поперечного
сечения (высота шины к ее
ширине) в %R=Конструкция шины: Ра‐
диальнаяRF=Тип: RunFlat16=Диаметр обода колеса в
дюймах
