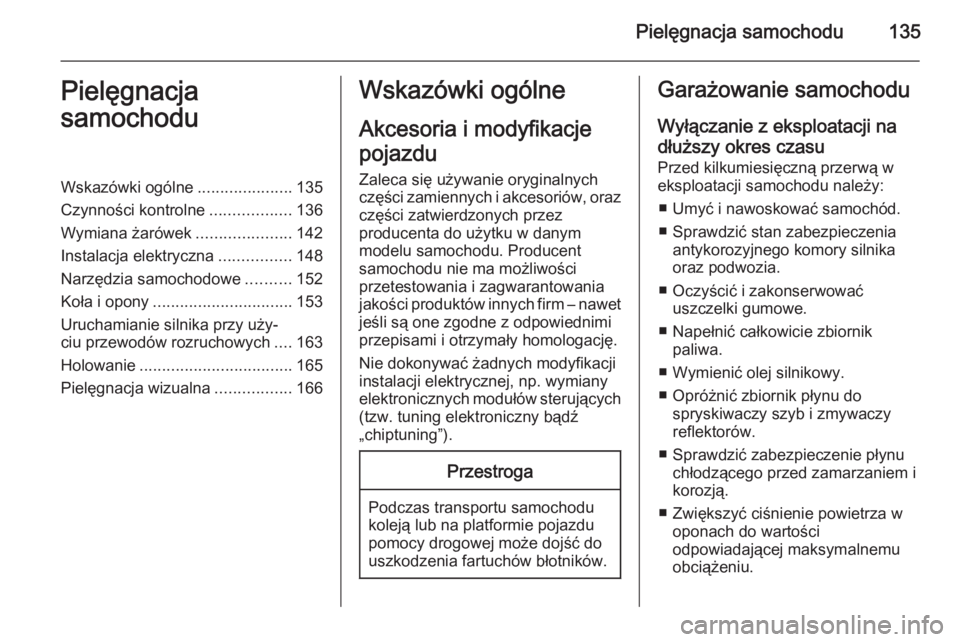

Pielęgnacja samochodu135Pielęgnacja
samochoduWskazówki ogólne .....................135
Czynności kontrolne ..................136
Wymiana żarówek .....................142
Instalacja elektryczna ................148
Narzędzia samochodowe ..........152
Koła i opony ............................... 153
Uruchamianie silnika przy uży‐ ciu przewodów rozruchowych ....163
Holowanie .................................. 165
Pielęgnacja wizualna .................166Wskazówki ogólne
Akcesoria i modyfikacje
pojazdu Zaleca się używanie oryginalnych
części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet
jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Nie dokonywać żadnych modyfikacji
instalacji elektrycznej, np. wymiany
elektronicznych modułów sterujących (tzw. tuning elektroniczny bądź
„chiptuning”).Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
■ Umyć i nawoskować samochód.
■ Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
■ Oczyścić i zakonserwować uszczelki gumowe.
■ Napełnić całkowicie zbiornik paliwa.
■ Wymienić olej silnikowy.
■ Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić zabezpieczenie płynu chłodzącego przed zamarzaniem i
korozją.
■ Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.

136Pielęgnacja samochodu
■ Zaparkować samochód w suchym,dobrze wentylowanym miejscu.
Włączyć bieg pierwszy lub
wsteczny, aby uniemożliwić
toczenie pojazdu.
■ Nie zaciągać hamulca postojowego.
■ Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
■ Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Pamiętać
o tym, że wszystkie układy
przestaną działać np. autoalarm.
Przygotowywanie do eksploatacji po długim przestoju W ramach przygotowywania
samochodu do eksploatacji po długim
przestoju należy:
■ Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.■ Sprawdzić ciśnienie powietrza w oponach.
■ Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić poziom oleju silnikowego.
■ Sprawdzić poziom płynu chłodzącego.
■ W razie potrzeby przymocować tablice rejestracyjne.
Złomowanie i recykling
samochodu Informacje na temat złomowania oraz
recyklingu samochodu można
znaleźć w Internecie na stronie
www.opel.com.pl. Złomowanie i
recykling samochodu należy
powierzać wyłącznie autoryzowanym zakładom recyklingu.
Samochody napędzane gazem
ziemnym muszą być złomowane w
zakładach recyklingu
autoryzowanych do demontażu
pojazdów tego typu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

Pielęgnacja samochodu1379Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Nie wolno dotykać jego
podzespołów.

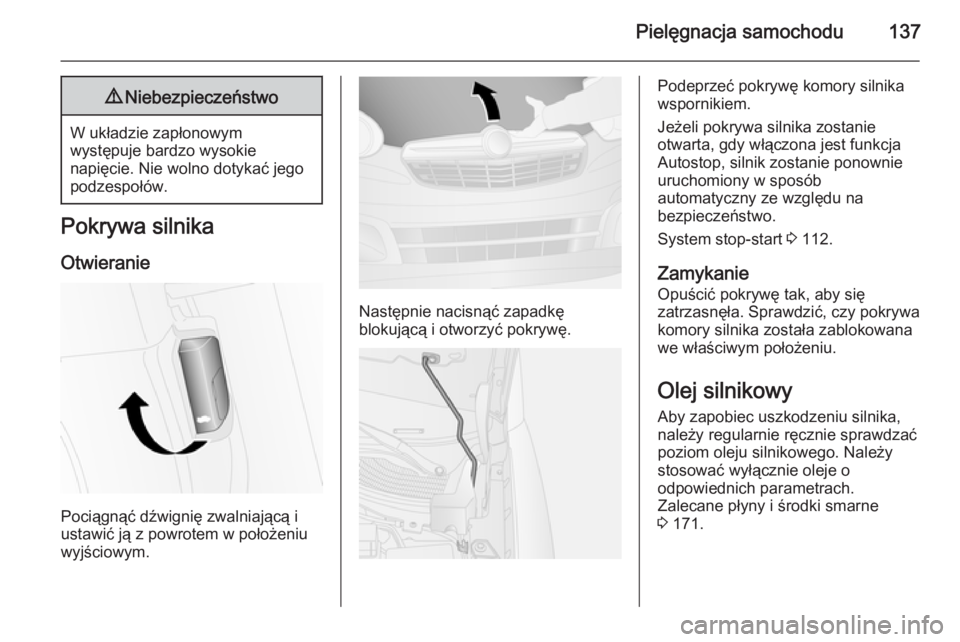

Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Następnie nacisnąć zapadkę
blokującą i otworzyć pokrywę.
Podeprzeć pokrywę komory silnika
wspornikiem.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
System stop-start 3 112.
Zamykanie
Opuścić pokrywę tak, aby się
zatrzasnęła. Sprawdzić, czy pokrywa komory silnika została zablokowanawe właściwym położeniu.
Olej silnikowy
Aby zapobiec uszkodzeniu silnika,
należy regularnie ręcznie sprawdzać
poziom oleju silnikowego. Należy
stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 171.

138Pielęgnacja samochodu

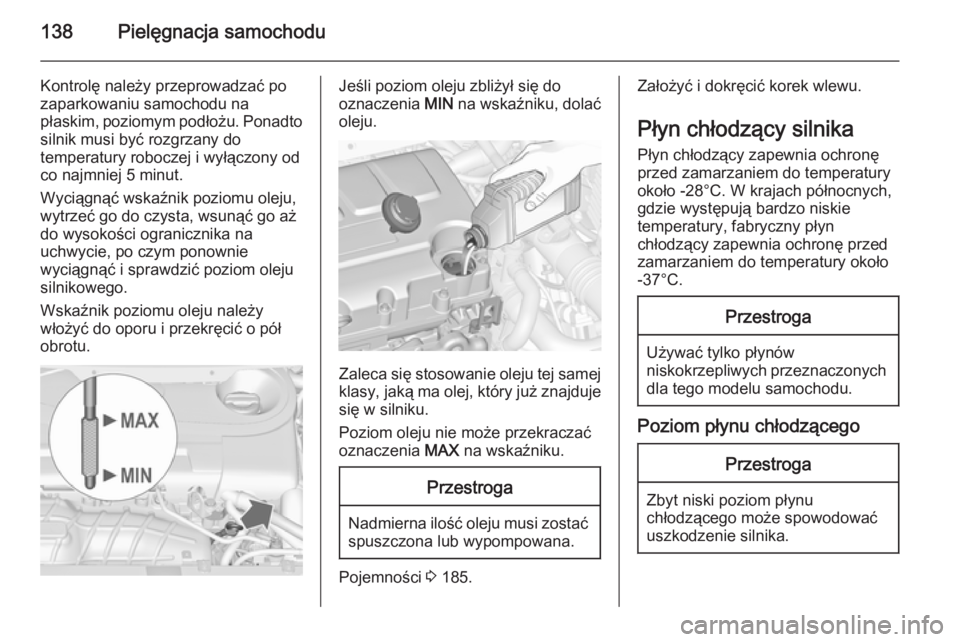

Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej 5 minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.
Wskaźnik poziomu oleju należy
włożyć do oporu i przekręcić o pół
obrotu.Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką ma olej, który już znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 185.
Założyć i dokręcić korek wlewu.
Płyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -28°C. W krajach północnych,
gdzie występują bardzo niskie
temperatury, fabryczny płyn
chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około
-37°C.Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych
dla tego modelu samochodu.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.

Pielęgnacja samochodu139

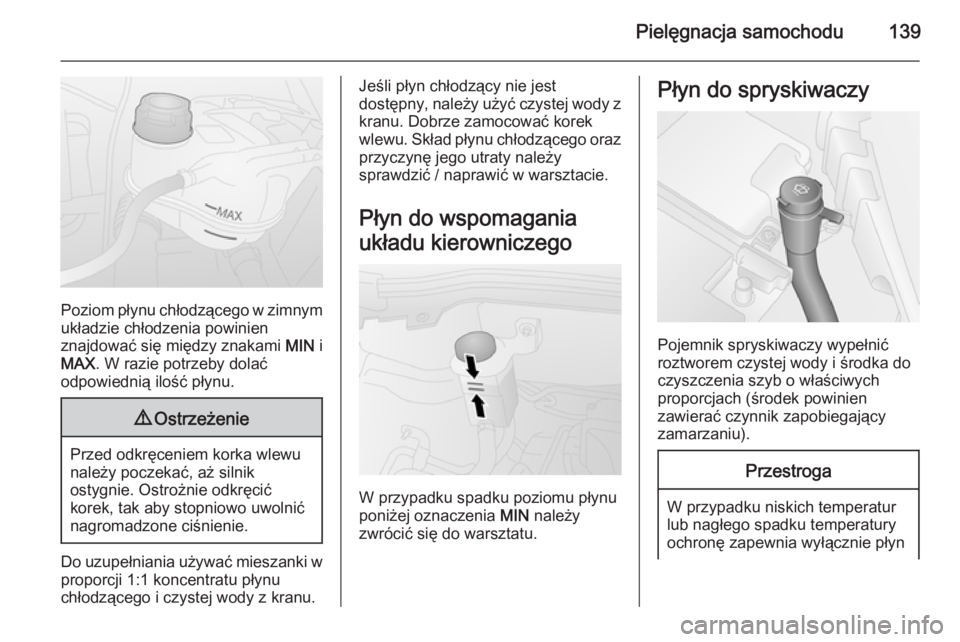

Poziom płynu chłodzącego w zimnym
układzie chłodzenia powinien
znajdować się między znakami MIN i
MAX . W razie potrzeby dolać
odpowiednią ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody z
kranu. Dobrze zamocować korek
wlewu. Skład płynu chłodzącego oraz przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do wspomagania
układu kierowniczego
W przypadku spadku poziomu płynu
poniżej oznaczenia MIN należy
zwrócić się do warsztatu.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn

140Pielęgnacja samochoduo wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.

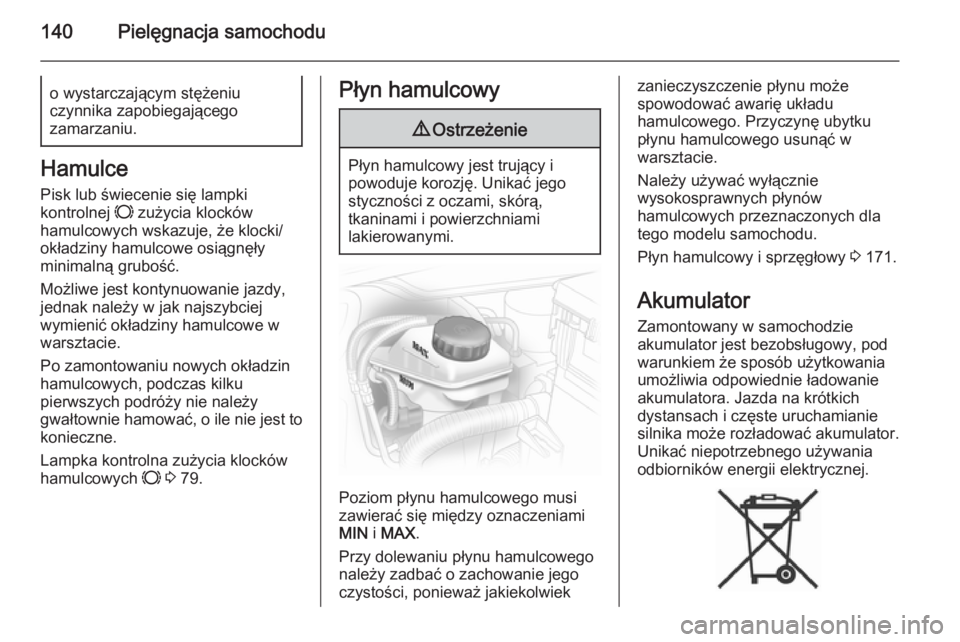

Hamulce
Pisk lub świecenie się lampki
kontrolnej F zużycia klocków
hamulcowych wskazuje, że klocki/
okładziny hamulcowe osiągnęły
minimalną grubość.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Lampka kontrolna zużycia klocków
hamulcowych F 3 79.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi zawierać się między oznaczeniami
MIN i MAX .
Przy dolewaniu płynu hamulcowego
należy zadbać o zachowanie jego
czystości, ponieważ jakiekolwiek
zanieczyszczenie płynu może
spowodować awarię układu
hamulcowego. Przyczynę ubytku
płynu hamulcowego usunąć w
warsztacie.
Należy używać wyłącznie
wysokosprawnych płynów
hamulcowych przeznaczonych dla
tego modelu samochodu.
Płyn hamulcowy i sprzęgłowy 3 171.
Akumulator Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania
odbiorników energii elektrycznej.

Pielęgnacja samochodu141

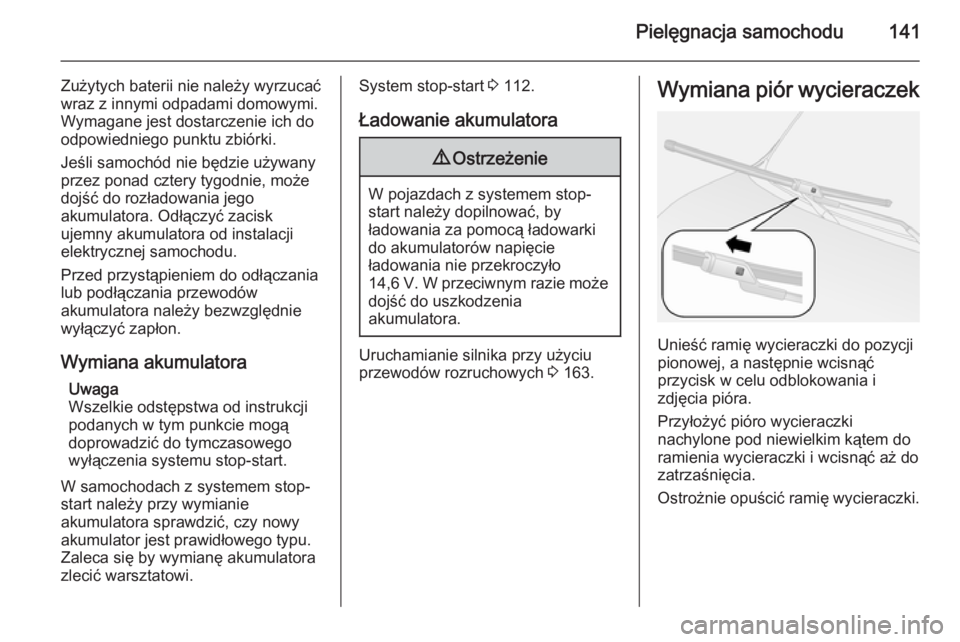

Zużytych baterii nie należy wyrzucać
wraz z innymi odpadami domowymi.
Wymagane jest dostarczenie ich do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może
dojść do rozładowania jego
akumulatora. Odłączyć zacisk
ujemny akumulatora od instalacji
elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Wymiana akumulatora Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.
W samochodach z systemem stop-
start należy przy wymianie
akumulatora sprawdzić, czy nowy
akumulator jest prawidłowego typu.
Zaleca się by wymianę akumulatora zlecić warsztatowi.System stop-start 3 112.
Ładowanie akumulatora9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
ładowania za pomocą ładowarki do akumulatorów napięcie
ładowania nie przekroczyło
14,6 V. W przeciwnym razie może dojść do uszkodzenia
akumulatora.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 163.
Wymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

142Pielęgnacja samochodu

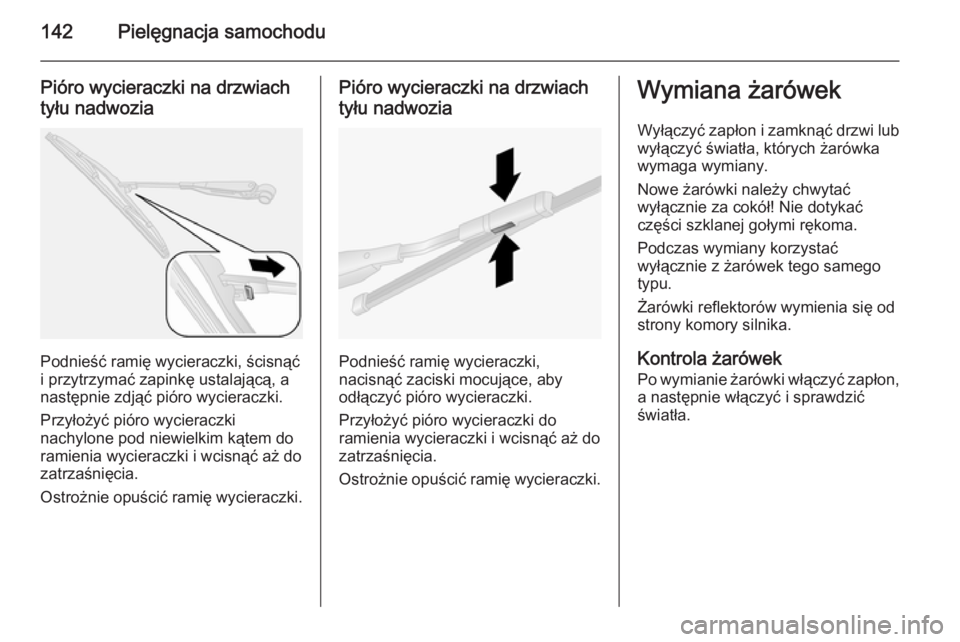

Pióro wycieraczki na drzwiachtyłu nadwozia
Podnieść ramię wycieraczki, ścisnąć
i przytrzymać zapinkę ustalającą, a
następnie zdjąć pióro wycieraczki.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki na drzwiach tyłu nadwozia
Podnieść ramię wycieraczki,
nacisnąć zaciski mocujące, aby
odłączyć pióro wycieraczki.
Przyłożyć pióro wycieraczki do
ramienia wycieraczki i wcisnąć aż do zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
