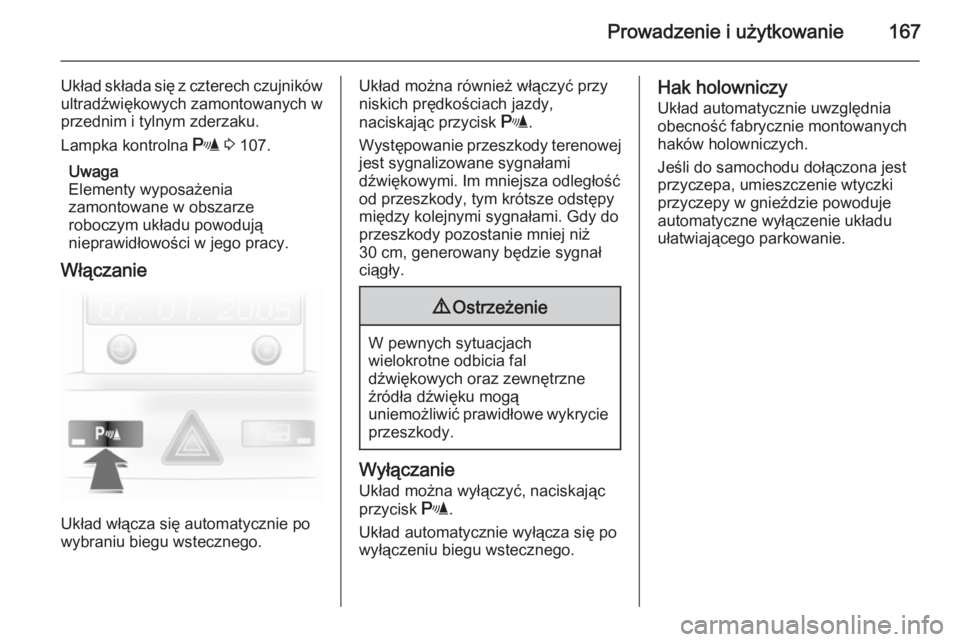

Prowadzenie i użytkowanie167
Układ składa się z czterech czujników
ultradźwiękowych zamontowanych w przednim i tylnym zderzaku.
Lampka kontrolna r 3 107.
Uwaga
Elementy wyposażenia
zamontowane w obszarze
roboczym układu powodują
nieprawidłowości w jego pracy.
Włączanie
Układ włącza się automatycznie po
wybraniu biegu wstecznego.
Układ można również włączyć przy
niskich prędkościach jazdy,
naciskając przycisk r.
Występowanie przeszkody terenowej
jest sygnalizowane sygnałami
dźwiękowymi. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
30 cm, generowany będzie sygnał
ciągły.9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Wyłączanie
Układ można wyłączyć, naciskającprzycisk r.
Układ automatycznie wyłącza się po
wyłączeniu biegu wstecznego.
Hak holowniczy
Układ automatycznie uwzględnia
obecność fabrycznie montowanych
haków holowniczych.
Jeśli do samochodu dołączona jest
przyczepa, umieszczenie wtyczki
przyczepy w gnieździe powoduje
automatyczne wyłączenie układu
ułatwiającego parkowanie.

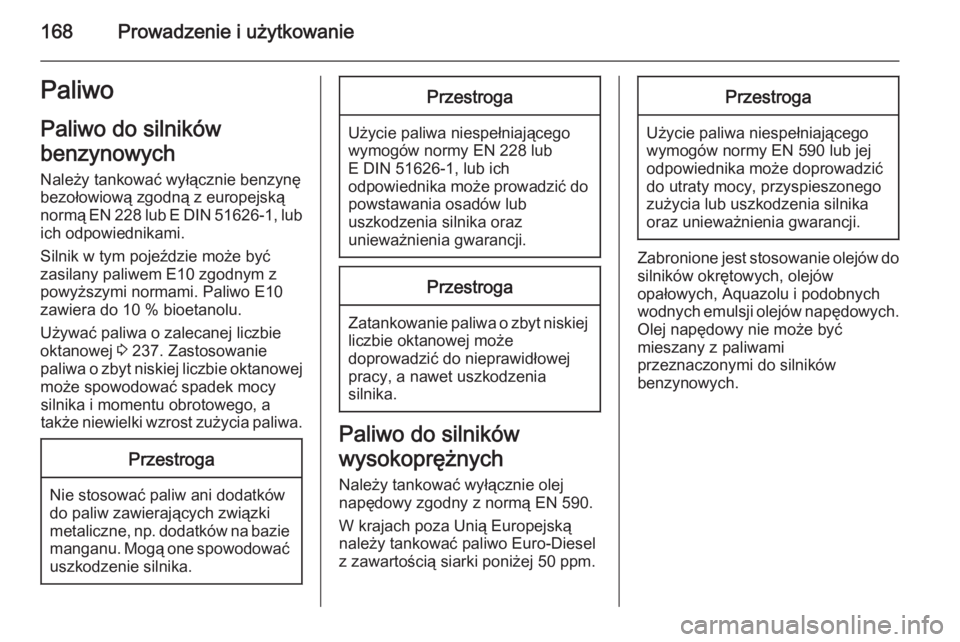

168Prowadzenie i użytkowaniePaliwoPaliwo do silników
benzynowych
Należy tankować wyłącznie benzynę
bezołowiową zgodną z europejską
normą EN 228 lub E DIN 51626-1, lub ich odpowiednikami.
Silnik w tym pojeździe może być
zasilany paliwem E10 zgodnym z
powyższymi normami. Paliwo E10
zawiera do 10 % bioetanolu.
Używać paliwa o zalecanej liczbie
oktanowej 3 237. Zastosowanie
paliwa o zbyt niskiej liczbie oktanowej może spowodować spadek mocysilnika i momentu obrotowego, a
także niewielki wzrost zużycia paliwa.Przestroga
Nie stosować paliw ani dodatków
do paliw zawierających związki
metaliczne, np. dodatków na bazie manganu. Mogą one spowodować
uszkodzenie silnika.
Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 228 lub
E DIN 51626-1, lub ich
odpowiednika może prowadzić do powstawania osadów lub
uszkodzenia silnika oraz
unieważnienia gwarancji.
Przestroga
Zatankowanie paliwa o zbyt niskiej liczbie oktanowej może
doprowadzić do nieprawidłowej
pracy, a nawet uszkodzenia
silnika.
Paliwo do silników
wysokoprężnych Należy tankować wyłącznie olej
napędowy zgodny z normą EN 590.
W krajach poza Unią Europejską
należy tankować paliwo Euro-Diesel
z zawartością siarki poniżej 50 ppm.
Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 590 lub jej odpowiednika może doprowadzić
do utraty mocy, przyspieszonego
zużycia lub uszkodzenia silnika
oraz unieważnienia gwarancji.
Zabronione jest stosowanie olejów do silników okrętowych, olejów
opałowych, Aquazolu i podobnych
wodnych emulsji olejów napędowych.
Olej napędowy nie może być
mieszany z paliwami
przeznaczonymi do silników
benzynowych.

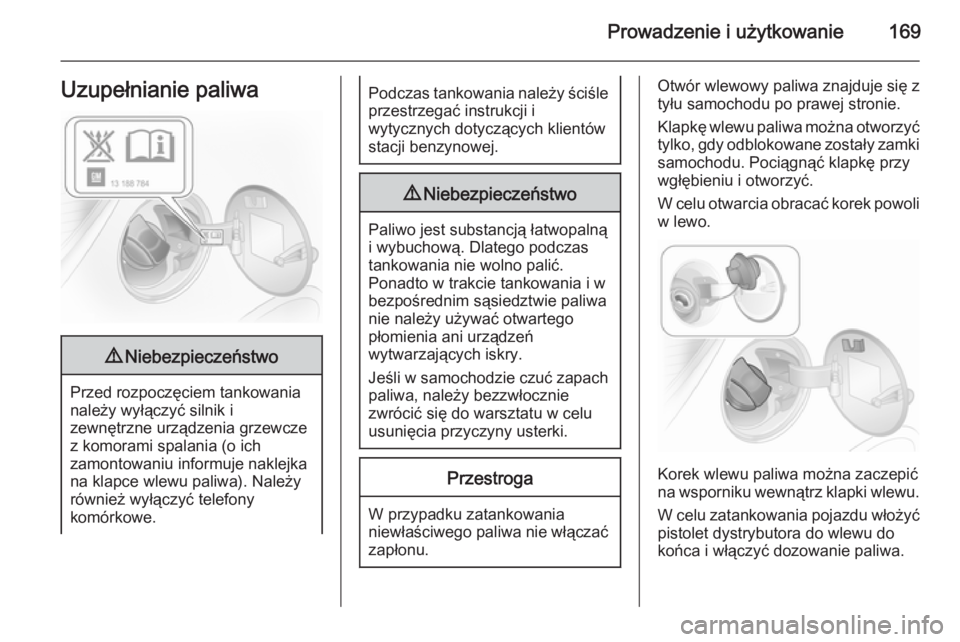

Prowadzenie i użytkowanie169Uzupełnianie paliwa9Niebezpieczeństwo
Przed rozpoczęciem tankowania
należy wyłączyć silnik i
zewnętrzne urządzenia grzewcze
z komorami spalania (o ich
zamontowaniu informuje naklejka
na klapce wlewu paliwa). Należy
również wyłączyć telefony
komórkowe.
Podczas tankowania należy ściśle
przestrzegać instrukcji i
wytycznych dotyczących klientów
stacji benzynowej.9 Niebezpieczeństwo
Paliwo jest substancją łatwopalną
i wybuchową. Dlatego podczas
tankowania nie wolno palić.
Ponadto w trakcie tankowania i w
bezpośrednim sąsiedztwie paliwa
nie należy używać otwartego
płomienia ani urządzeń
wytwarzających iskry.
Jeśli w samochodzie czuć zapach paliwa, należy bezzwłocznie
zwrócić się do warsztatu w celu
usunięcia przyczyny usterki.
Przestroga
W przypadku zatankowania
niewłaściwego paliwa nie włączać zapłonu.
Otwór wlewowy paliwa znajduje się ztyłu samochodu po prawej stronie.
Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu. Pociągnąć klapkę przywgłębieniu i otworzyć.
W celu otwarcia obracać korek powoli
w lewo.
Korek wlewu paliwa można zaczepić
na wsporniku wewnątrz klapki wlewu.
W celu zatankowania pojazdu włożyć
pistolet dystrybutora do wlewu do
końca i włączyć dozowanie paliwa.

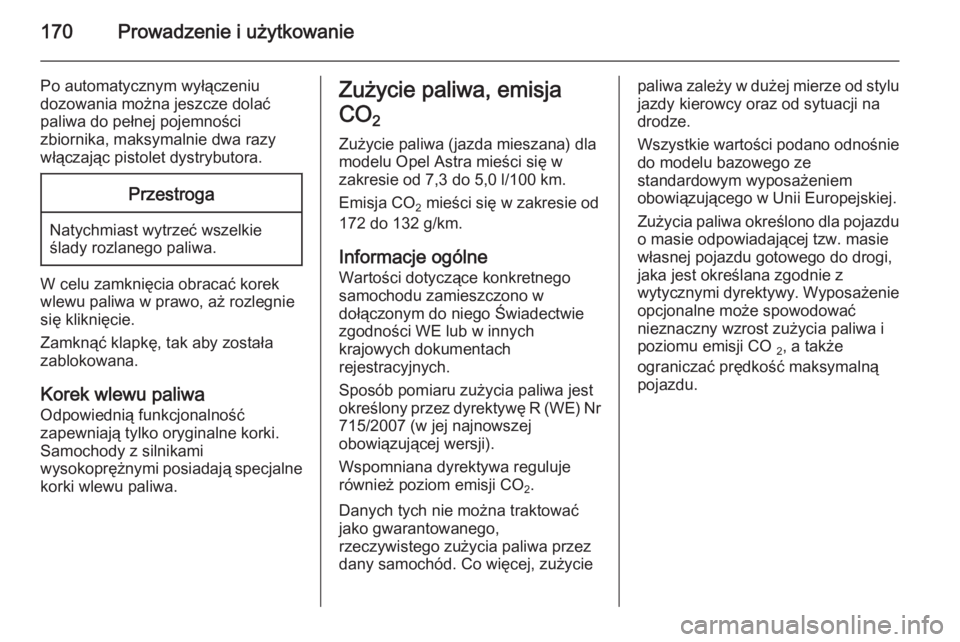

170Prowadzenie i użytkowanie
Po automatycznym wyłączeniu
dozowania można jeszcze dolać
paliwa do pełnej pojemności
zbiornika, maksymalnie dwa razy
włączając pistolet dystrybutora.Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.
W celu zamknięcia obracać korek
wlewu paliwa w prawo, aż rozlegnie
się kliknięcie.
Zamknąć klapkę, tak aby została
zablokowana.
Korek wlewu paliwa Odpowiednią funkcjonalność
zapewniają tylko oryginalne korki.
Samochody z silnikami
wysokoprężnymi posiadają specjalne
korki wlewu paliwa.
Zużycie paliwa, emisja
CO 2
Zużycie paliwa (jazda mieszana) dla
modelu Opel Astra mieści się w
zakresie od 7,3 do 5,0 l/100 km.
Emisja CO 2 mieści się w zakresie od
172 do 132 g/km.
Informacje ogólne
Wartości dotyczące konkretnego samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Sposób pomiaru zużycia paliwa jest
określony przez dyrektywę R (WE) Nr
715/2007 (w jej najnowszej
obowiązującej wersji).
Wspomniana dyrektywa reguluje
również poziom emisji CO 2.
Danych tych nie można traktować jako gwarantowanego,
rzeczywistego zużycia paliwa przez
dany samochód. Co więcej, zużyciepaliwa zależy w dużej mierze od stylu
jazdy kierowcy oraz od sytuacji na
drodze.
Wszystkie wartości podano odnośnie
do modelu bazowego ze
standardowym wyposażeniem
obowiązującego w Unii Europejskiej.
Zużycia paliwa określono dla pojazdu
o masie odpowiadającej tzw. masie
własnej pojazdu gotowego do drogi,
jaka jest określana zgodnie z
wytycznymi dyrektywy. Wyposażenie opcjonalne może spowodować
nieznaczny wzrost zużycia paliwa i
poziomu emisji CO 2, a także
ograniczać prędkość maksymalną
pojazdu.

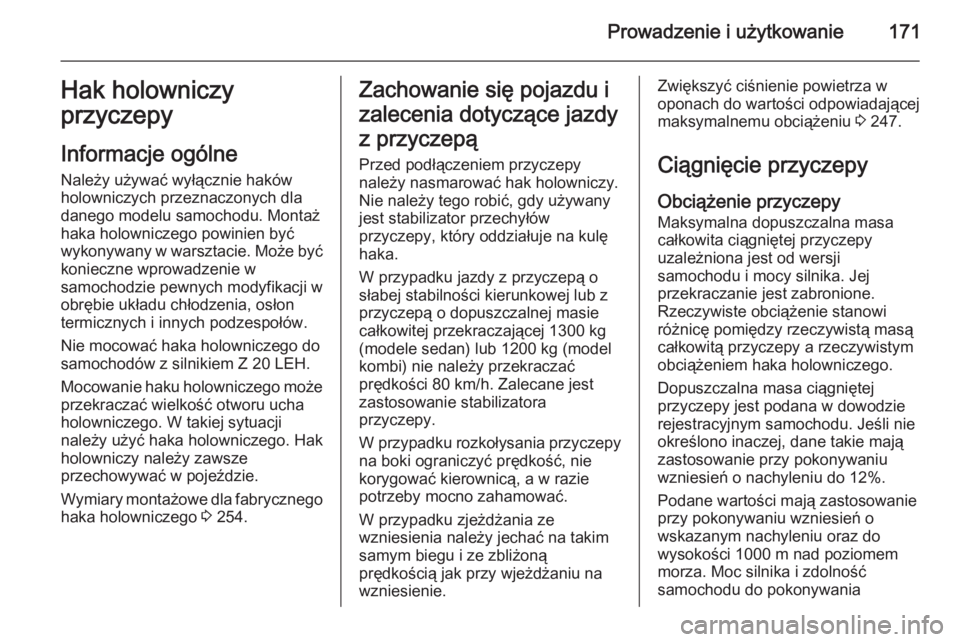

Prowadzenie i użytkowanie171Hak holowniczyprzyczepy
Informacje ogólne
Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Montaż
haka holowniczego powinien być
wykonywany w warsztacie. Może być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w
obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Nie mocować haka holowniczego do
samochodów z silnikiem Z 20 LEH.
Mocowanie haku holowniczego może
przekraczać wielkość otworu ucha
holowniczego. W takiej sytuacji
należy użyć haka holowniczego. Hak
holowniczy należy zawsze
przechowywać w pojeździe.
Wymiary montażowe dla fabrycznego haka holowniczego 3 254.Zachowanie się pojazdu i
zalecenia dotyczące jazdy
z przyczepą Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany
jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
W przypadku jazdy z przyczepą o słabej stabilności kierunkowej lub z
przyczepą o dopuszczalnej masie
całkowitej przekraczającej 1300 kg (modele sedan) lub 1200 kg (model
kombi) nie należy przekraczać
prędkości 80 km/h. Zalecane jest zastosowanie stabilizatora
przyczepy.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.
W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.Zwiększyć ciśnienie powietrza w oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 247.
Ciągnięcie przyczepy
Obciążenie przyczepy Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.
Podane wartości mają zastosowanie przy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem
morza. Moc silnika i zdolność
samochodu do pokonywania

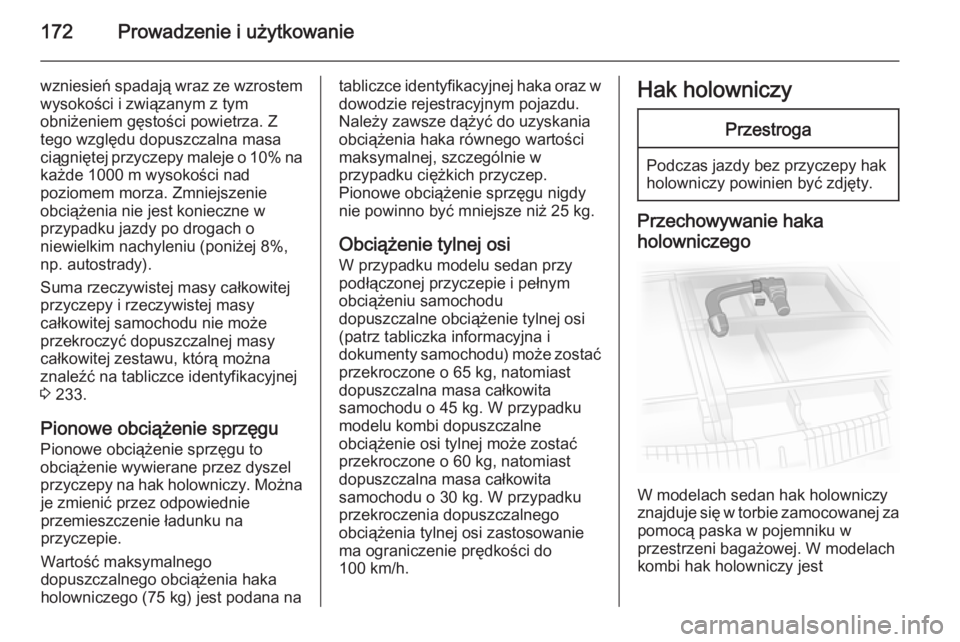

172Prowadzenie i użytkowanie
wzniesień spadają wraz ze wzrostem
wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na
każde 1000 m wysokości nad
poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
Suma rzeczywistej masy całkowitej przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy
całkowitej zestawu, którą można
znaleźć na tabliczce identyfikacyjnej
3 233.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (75 kg) jest podana natabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.
Obciążenie tylnej osi W przypadku modelu sedan przy
podłączonej przyczepie i pełnym
obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka informacyjna i
dokumenty samochodu) może zostać
przekroczone o 65 kg, natomiast
dopuszczalna masa całkowita
samochodu o 45 kg. W przypadku
modelu kombi dopuszczalne
obciążenie osi tylnej może zostać
przekroczone o 60 kg, natomiast dopuszczalna masa całkowita
samochodu o 30 kg. W przypadku
przekroczenia dopuszczalnego
obciążenia tylnej osi zastosowanie
ma ograniczenie prędkości do
100 km/h.Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
W modelach sedan hak holowniczy
znajduje się w torbie zamocowanej za pomocą paska w pojemniku w
przestrzeni bagażowej. W modelach
kombi hak holowniczy jest

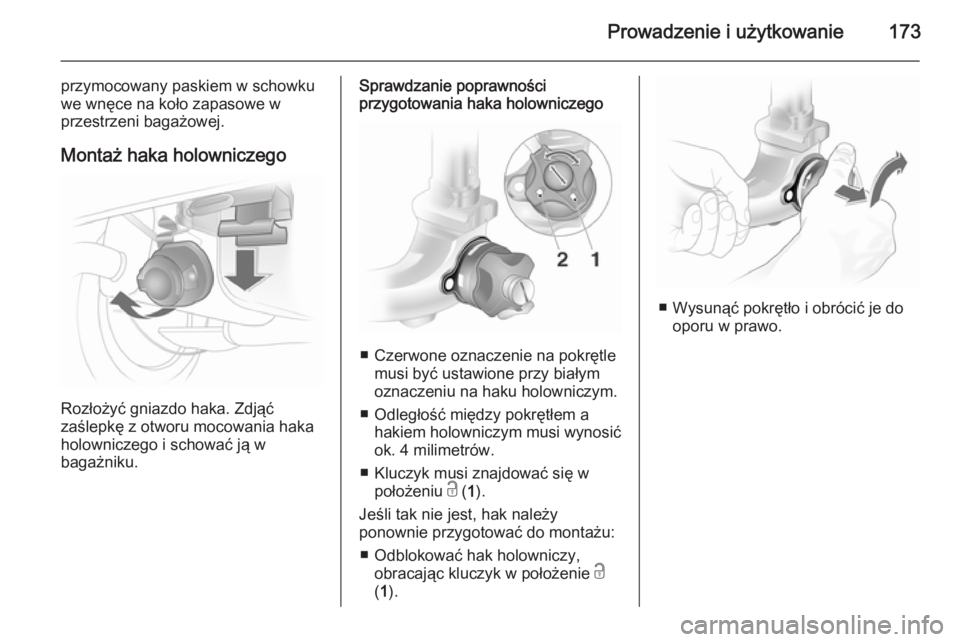

Prowadzenie i użytkowanie173
przymocowany paskiem w schowku
we wnęce na koło zapasowe w
przestrzeni bagażowej.
Montaż haka holowniczego
Rozłożyć gniazdo haka. Zdjąć
zaślepkę z otworu mocowania haka
holowniczego i schować ją w
bagażniku.
Sprawdzanie poprawności
przygotowania haka holowniczego
■ Czerwone oznaczenie na pokrętle
musi być ustawione przy białym
oznaczeniu na haku holowniczym.
■ Odległość między pokrętłem a hakiem holowniczym musi wynosić
ok. 4 milimetrów.
■ Kluczyk musi znajdować się w położeniu c ( 1).
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
■ Odblokować hak holowniczy, obracając kluczyk w położenie c
( 1 ).
■ Wysunąć pokrętło i obrócić je do
oporu w prawo.

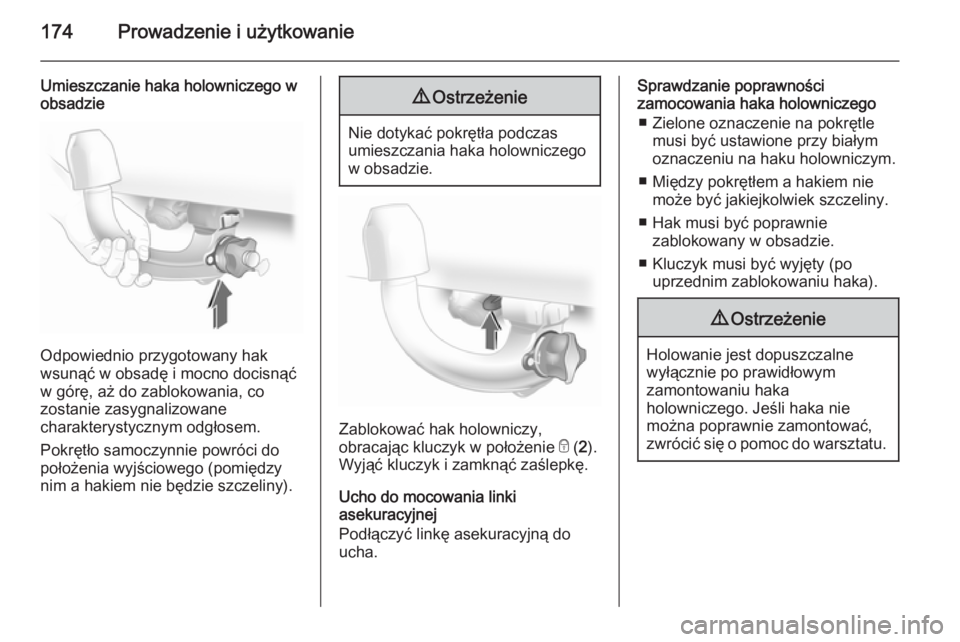

174Prowadzenie i użytkowanie
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).
9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e ( 2).
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
■ Zielone oznaczenie na pokrętle musi być ustawione przy białym
oznaczeniu na haku holowniczym.
■ Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
■ Hak musi być poprawnie zablokowany w obsadzie.
■ Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9 Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować, zwrócić się o pomoc do warsztatu.
