Pielęgnacja samochodu199Instalacja elektrycznaBezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników: jedna za
osłoną po lewej stronie przestrzeni
bagażowej, a druga w komorze
silnika, z przodu po lewej stronie.
Zapasowe bezpieczniki
przechowywać w skrzynce
bezpieczników (wersja B) w
przestrzeni bagażowej. Otworzyć
pokrywę 3 202.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
przestrzeni bagażowej mogą
znajdować się szczypce do wymiany
bezpieczników.

200Pielęgnacja samochodu

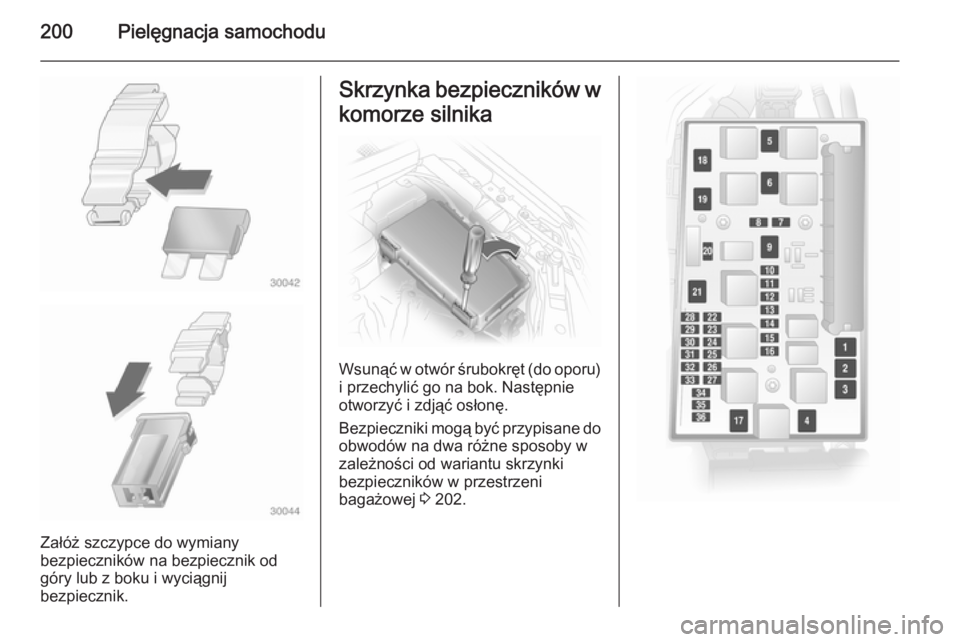

Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Wsunąć w otwór śrubokręt (do oporu)
i przechylić go na bok. Następnie
otworzyć i zdjąć osłonę.
Bezpieczniki mogą być przypisane do obwodów na dwa różne sposoby w
zależności od wariantu skrzynki
bezpieczników w przestrzeni
bagażowej 3 202.

Pielęgnacja samochodu201

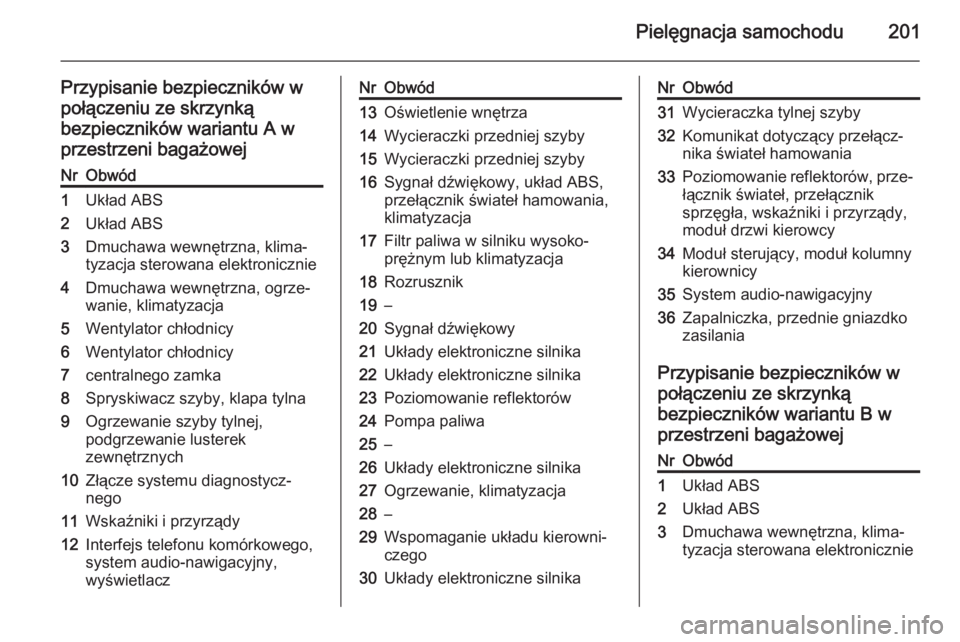

Przypisanie bezpieczników w
połączeniu ze skrzynką
bezpieczników wariantu A w przestrzeni bagażowejNrObwód1Układ ABS2Układ ABS3Dmuchawa wewnętrzna, klima‐
tyzacja sterowana elektronicznie4Dmuchawa wewnętrzna, ogrze‐
wanie, klimatyzacja5Wentylator chłodnicy6Wentylator chłodnicy7centralnego zamka8Spryskiwacz szyby, klapa tylna9Ogrzewanie szyby tylnej,
podgrzewanie lusterek
zewnętrznych10Złącze systemu diagnostycz‐
nego11Wskaźniki i przyrządy12Interfejs telefonu komórkowego,
system audio-nawigacyjny,
wyświetlaczNrObwód13Oświetlenie wnętrza14Wycieraczki przedniej szyby15Wycieraczki przedniej szyby16Sygnał dźwiękowy, układ ABS,
przełącznik świateł hamowania,
klimatyzacja17Filtr paliwa w silniku wysoko‐
prężnym lub klimatyzacja18Rozrusznik19–20Sygnał dźwiękowy21Układy elektroniczne silnika22Układy elektroniczne silnika23Poziomowanie reflektorów24Pompa paliwa25–26Układy elektroniczne silnika27Ogrzewanie, klimatyzacja28–29Wspomaganie układu kierowni‐
czego30Układy elektroniczne silnikaNrObwód31Wycieraczka tylnej szyby32Komunikat dotyczący przełącz‐
nika świateł hamowania33Poziomowanie reflektorów, prze‐
łącznik świateł, przełącznik
sprzęgła, wskaźniki i przyrządy,
moduł drzwi kierowcy34Moduł sterujący, moduł kolumny
kierownicy35System audio-nawigacyjny36Zapalniczka, przednie gniazdko
zasilania
Przypisanie bezpieczników w
połączeniu ze skrzynką
bezpieczników wariantu B w przestrzeni bagażowej
NrObwód1Układ ABS2Układ ABS3Dmuchawa wewnętrzna, klima‐
tyzacja sterowana elektronicznie

202Pielęgnacja samochodu

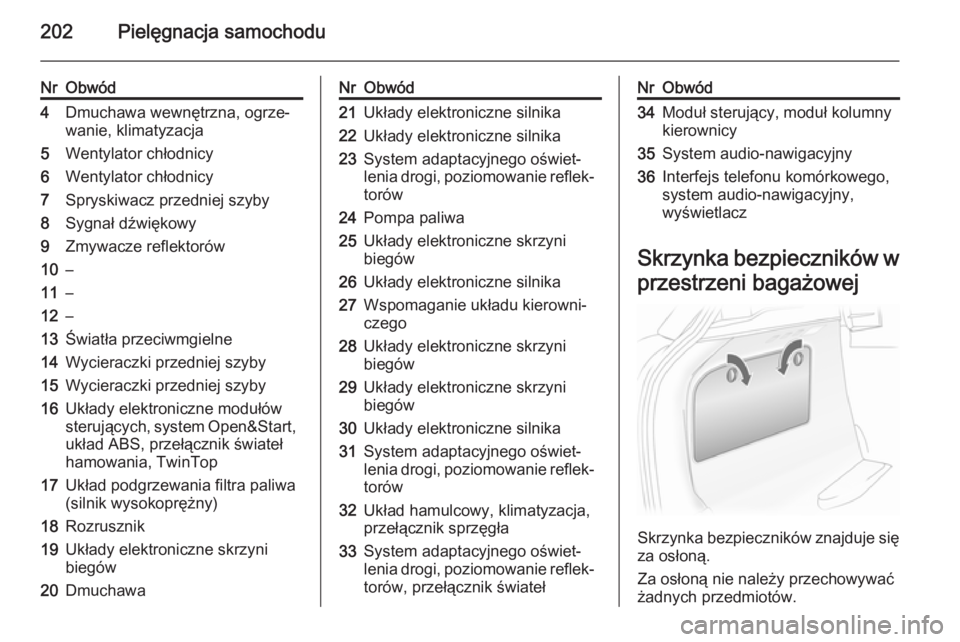

NrObwód4Dmuchawa wewnętrzna, ogrze‐
wanie, klimatyzacja5Wentylator chłodnicy6Wentylator chłodnicy7Spryskiwacz przedniej szyby8Sygnał dźwiękowy9Zmywacze reflektorów10–11–12–13Światła przeciwmgielne14Wycieraczki przedniej szyby15Wycieraczki przedniej szyby16Układy elektroniczne modułów
sterujących, system Open&Start,
układ ABS, przełącznik świateł
hamowania, TwinTop17Układ podgrzewania filtra paliwa
(silnik wysokoprężny)18Rozrusznik19Układy elektroniczne skrzyni
biegów20DmuchawaNrObwód21Układy elektroniczne silnika22Układy elektroniczne silnika23System adaptacyjnego oświet‐
lenia drogi, poziomowanie reflek‐ torów24Pompa paliwa25Układy elektroniczne skrzyni
biegów26Układy elektroniczne silnika27Wspomaganie układu kierowni‐
czego28Układy elektroniczne skrzyni
biegów29Układy elektroniczne skrzyni
biegów30Układy elektroniczne silnika31System adaptacyjnego oświet‐
lenia drogi, poziomowanie reflek‐ torów32Układ hamulcowy, klimatyzacja,
przełącznik sprzęgła33System adaptacyjnego oświet‐
lenia drogi, poziomowanie reflek‐ torów, przełącznik światełNrObwód34Moduł sterujący, moduł kolumny
kierownicy35System audio-nawigacyjny36Interfejs telefonu komórkowego,
system audio-nawigacyjny,
wyświetlacz
Skrzynka bezpieczników w
przestrzeni bagażowej
Skrzynka bezpieczników znajduje się za osłoną.
Za osłoną nie należy przechowywać
żadnych przedmiotów.

Pielęgnacja samochodu203

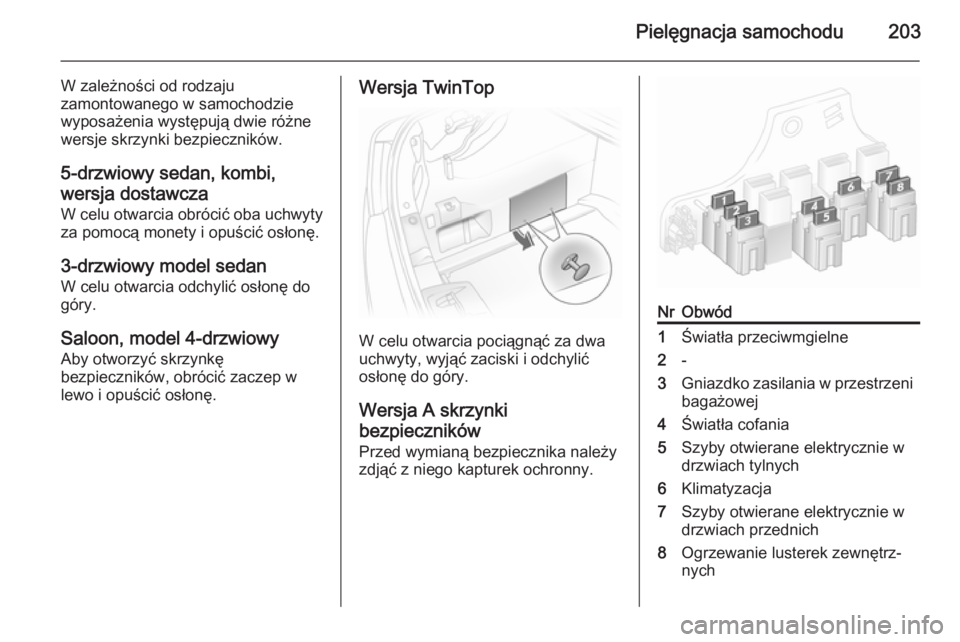

W zależności od rodzaju
zamontowanego w samochodzie
wyposażenia występują dwie różne
wersje skrzynki bezpieczników.
5-drzwiowy sedan, kombi,wersja dostawcza
W celu otwarcia obrócić oba uchwyty za pomocą monety i opuścić osłonę.
3-drzwiowy model sedan
W celu otwarcia odchylić osłonę do
góry.
Saloon, model 4-drzwiowy
Aby otworzyć skrzynkę
bezpieczników, obrócić zaczep w
lewo i opuścić osłonę.Wersja TwinTop
W celu otwarcia pociągnąć za dwa
uchwyty, wyjąć zaciski i odchylić
osłonę do góry.
Wersja A skrzynki
bezpieczników
Przed wymianą bezpiecznika należy
zdjąć z niego kapturek ochronny.
NrObwód1Światła przeciwmgielne2-3Gniazdko zasilania w przestrzeni
bagażowej4Światła cofania5Szyby otwierane elektrycznie w
drzwiach tylnych6Klimatyzacja7Szyby otwierane elektrycznie w
drzwiach przednich8Ogrzewanie lusterek zewnętrz‐
nych

204Pielęgnacja samochodu

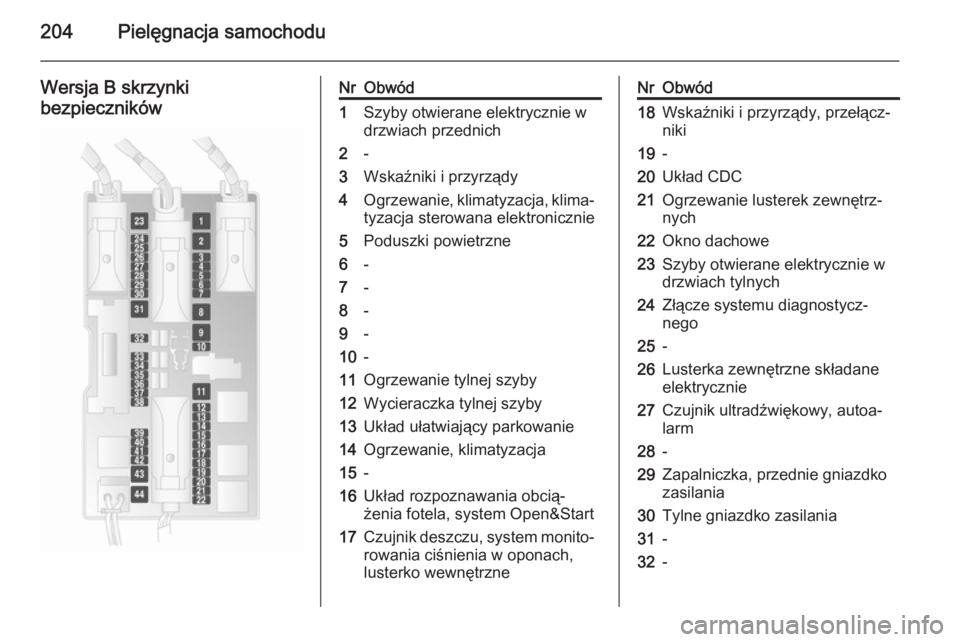

Wersja B skrzynki
bezpiecznikówNrObwód1Szyby otwierane elektrycznie w
drzwiach przednich2-3Wskaźniki i przyrządy4Ogrzewanie, klimatyzacja, klima‐ tyzacja sterowana elektronicznie5Poduszki powietrzne6-7-8-9-10-11Ogrzewanie tylnej szyby12Wycieraczka tylnej szyby13Układ ułatwiający parkowanie14Ogrzewanie, klimatyzacja15-16Układ rozpoznawania obcią‐
żenia fotela, system Open&Start17Czujnik deszczu, system monito‐
rowania ciśnienia w oponach,
lusterko wewnętrzneNrObwód18Wskaźniki i przyrządy, przełącz‐
niki19-20Układ CDC21Ogrzewanie lusterek zewnętrz‐
nych22Okno dachowe23Szyby otwierane elektrycznie w
drzwiach tylnych24Złącze systemu diagnostycz‐
nego25-26Lusterka zewnętrzne składane
elektrycznie27Czujnik ultradźwiękowy, autoa‐
larm28-29Zapalniczka, przednie gniazdko
zasilania30Tylne gniazdko zasilania31-32-

Pielęgnacja samochodu205

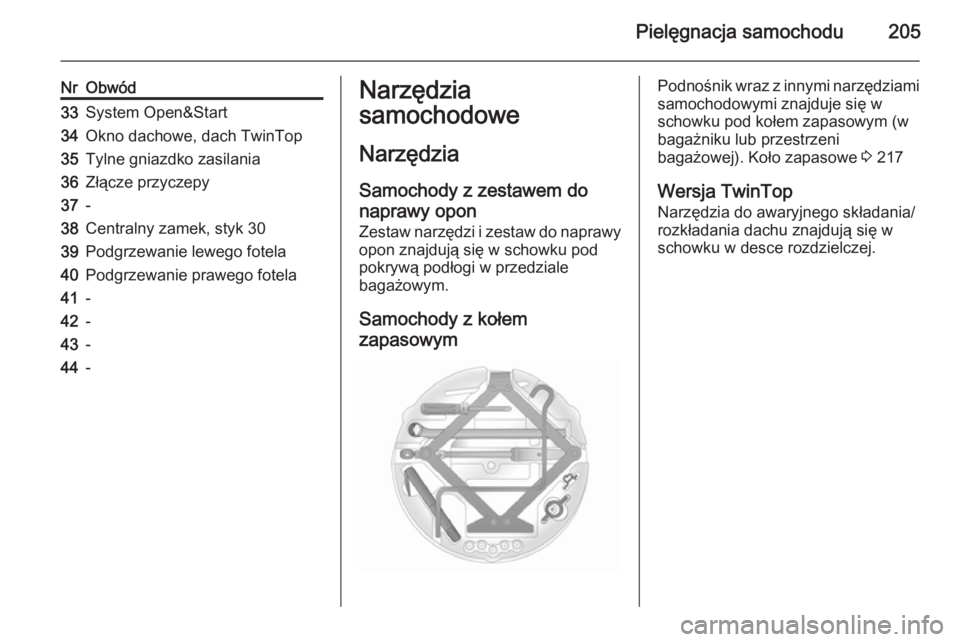

NrObwód33System Open&Start34Okno dachowe, dach TwinTop35Tylne gniazdko zasilania36Złącze przyczepy37-38Centralny zamek, styk 3039Podgrzewanie lewego fotela40Podgrzewanie prawego fotela41-42-43-44-Narzędzia
samochodowe
Narzędzia Samochody z zestawem donaprawy opon
Zestaw narzędzi i zestaw do naprawy opon znajdują się w schowku pod
pokrywą podłogi w przedziale
bagażowym.
Samochody z kołemzapasowymPodnośnik wraz z innymi narzędziami
samochodowymi znajduje się w
schowku pod kołem zapasowym (w
bagażniku lub przestrzeni
bagażowej). Koło zapasowe 3 217
Wersja TwinTop
Narzędzia do awaryjnego składania/
rozkładania dachu znajdują się w
schowku w desce rozdzielczej.

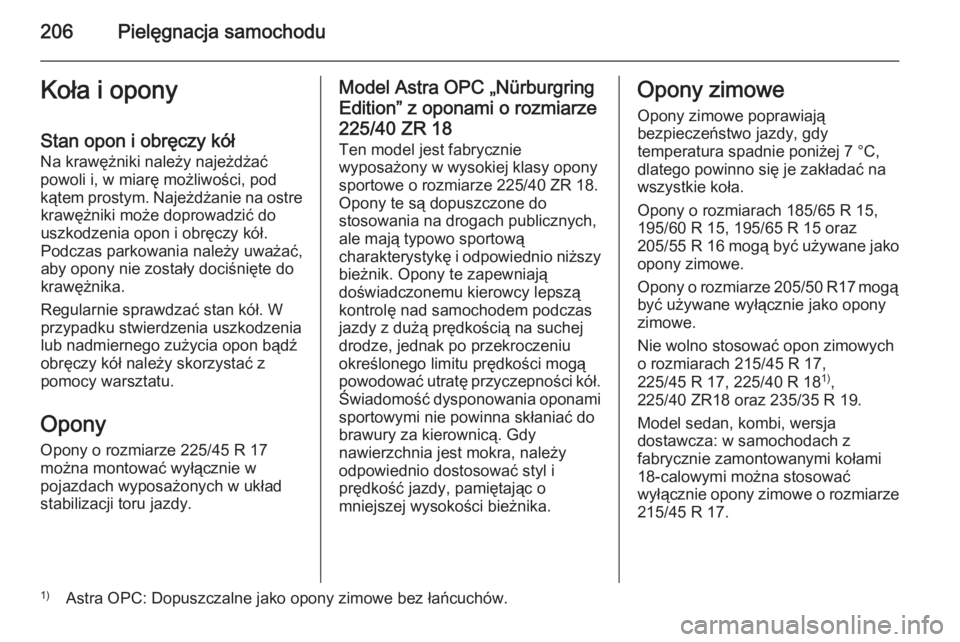

206Pielęgnacja samochoduKoła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony
Opony o rozmiarze 225/45 R 17
można montować wyłącznie w
pojazdach wyposażonych w układ
stabilizacji toru jazdy.Model Astra OPC „Nürburgring
Edition” z oponami o rozmiarze
225/40 ZR 18
Ten model jest fabrycznie wyposażony w wysokiej klasy opony
sportowe o rozmiarze 225/40 ZR 18.
Opony te są dopuszczone do
stosowania na drogach publicznych,
ale mają typowo sportową
charakterystykę i odpowiednio niższy
bieżnik. Opony te zapewniają
doświadczonemu kierowcy lepszą
kontrolę nad samochodem podczas
jazdy z dużą prędkością na suchej
drodze, jednak po przekroczeniu
określonego limitu prędkości mogą
powodować utratę przyczepności kół.
Świadomość dysponowania oponami
sportowymi nie powinna skłaniać do
brawury za kierownicą. Gdy
nawierzchnia jest mokra, należy
odpowiednio dostosować styl i
prędkość jazdy, pamiętając o
mniejszej wysokości bieżnika.Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na wszystkie koła.
Opony o rozmiarach 185/65 R 15,
195/60 R 15, 195/65 R 15 oraz
205/55 R 16 mogą być używane jako
opony zimowe.
Opony o rozmiarze 205/50 R17 mogą być używane wyłącznie jako opony
zimowe.
Nie wolno stosować opon zimowych
o rozmiarach 215/45 R 17,
225/45 R 17, 225/40 R 18 1)
,
225/40 ZR18 oraz 235/35 R 19.
Model sedan, kombi, wersja
dostawcza: w samochodach z
fabrycznie zamontowanymi kołami
18-calowymi można stosować
wyłącznie opony zimowe o rozmiarze
215/45 R 17.1) Astra OPC: Dopuszczalne jako opony zimowe bez łańcuchów.
