2014 OPEL ASTRA H Instrukcja obsługi (in Polish)

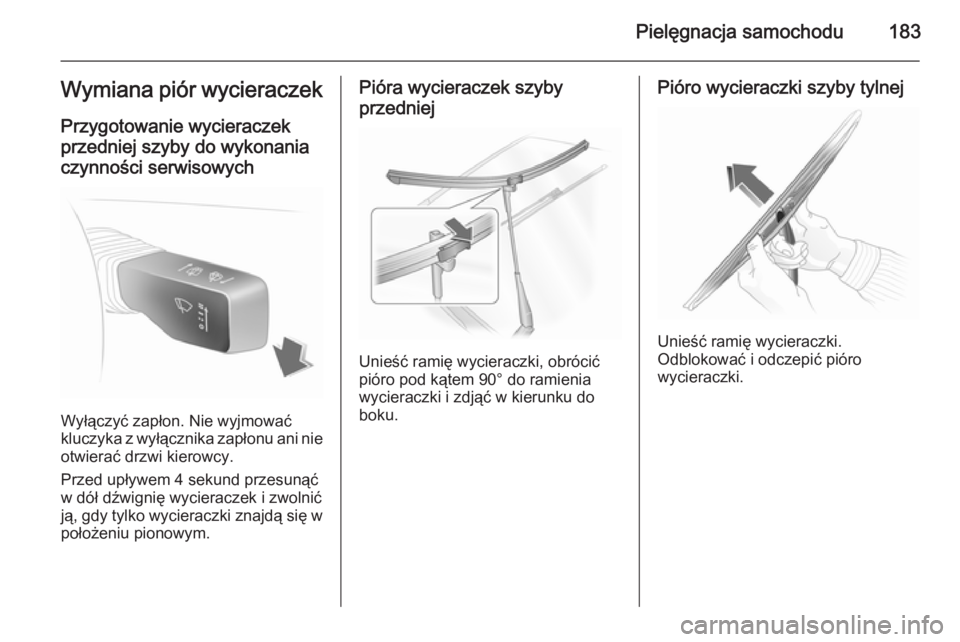

Pielęgnacja samochodu183Wymiana piór wycieraczek
Przygotowanie wycieraczek
przedniej szyby do wykonania
czynności serwisowych
Wyłączyć zapłon. Nie wyjmować
kluczyka z wyłącznika zapłonu ani nie otwierać drzwi kierowcy.
Przed upływem 4 sekund przesunąć
w dół dźwignię wycieraczek i zwolnić ją, gdy tylko wycieraczki znajdą się w
położeniu pionowym.
Pióra wycieraczek szyby
przedniej
Unieść ramię wycieraczki, obrócić
pióro pod kątem 90° do ramienia wycieraczki i zdjąć w kierunku do
boku.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki.
Odblokować i odczepić pióro
wycieraczki.

184Pielęgnacja samochoduWymiana żarówekWymiana żarówki
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.Do wymiany żarówek przednich
świateł zewnętrznych służą otwory
we wnękach kół przednich: skręcić
koła dla uzyskania dostępu, zwolnić
zaczep i zdjąć osłonę.
Przed przystąpieniem do wymiany
żarówki zamontowanej po prawej
stronie komory silnika odłączyć
przewód powietrzny od filtra
powietrza. W przypadku wymiany
żarówki zamontowanej po lewej
stronie komory silnika odłączyć
najpierw złącze elektryczne od
skrzynki bezpieczników.
Reflektory halogenoweReflektory takie mają oddzielne
lampy świateł drogowych 1 (żarówki
wewnętrzne) i świateł mijania 2
(żarówki zewnętrzne).
Światła mijania 1. Uzyskać dostęp do żarówki przez
otwór we wnęce koła przedniego.
2. Zdjąć osłonę 2.

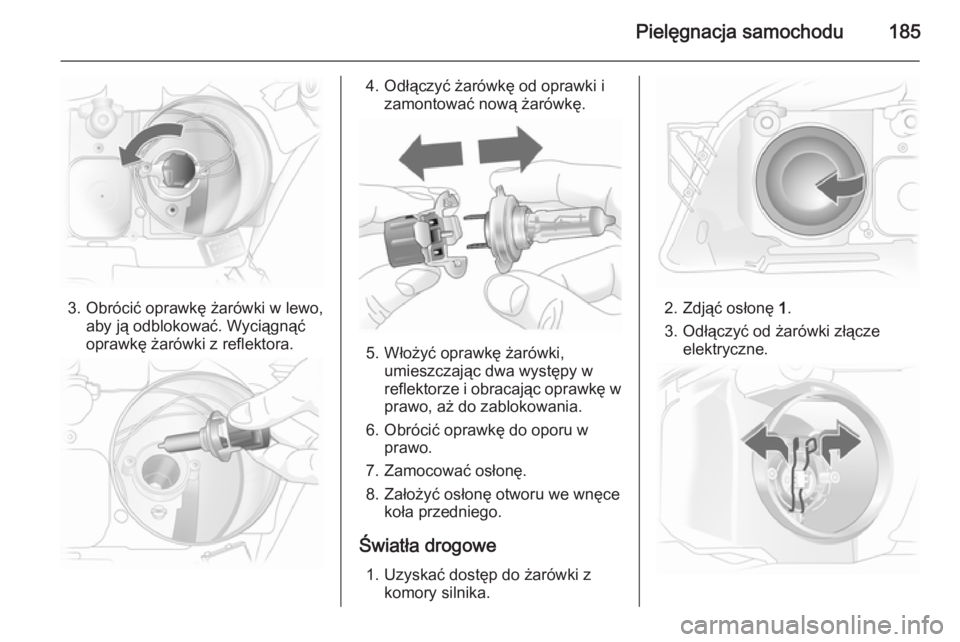

Pielęgnacja samochodu185
3. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
4. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki,umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Obrócić oprawkę do oporu w prawo.
7. Zamocować osłonę.
8. Założyć osłonę otworu we wnęce koła przedniego.
Światła drogowe 1. Uzyskać dostęp do żarówki z komory silnika.
2. Zdjąć osłonę 1.
3. Odłączyć od żarówki złącze elektryczne.

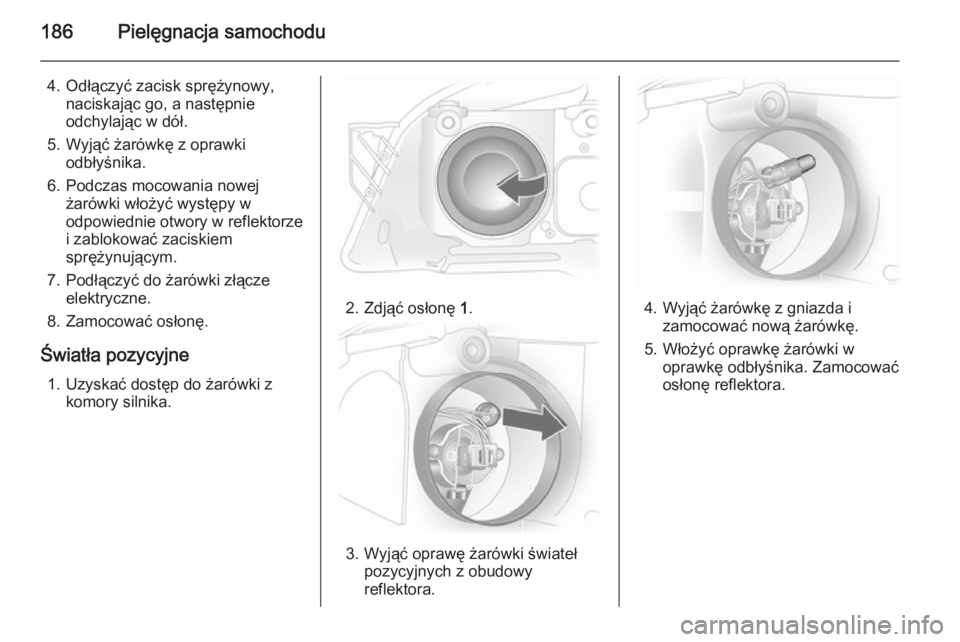

186Pielęgnacja samochodu
4. Odłączyć zacisk sprężynowy,naciskając go, a następnie
odchylając w dół.
5. Wyjąć żarówkę z oprawki odbłyśnika.
6. Podczas mocowania nowej żarówki włożyć występy w
odpowiednie otwory w reflektorze
i zablokować zaciskiem
sprężynującym.
7. Podłączyć do żarówki złącze elektryczne.
8. Zamocować osłonę.
Światła pozycyjne 1. Uzyskać dostęp do żarówki z komory silnika.
2. Zdjąć osłonę 1.
3. Wyjąć oprawę żarówki świateł
pozycyjnych z obudowy
reflektora.
4. Wyjąć żarówkę z gniazda i zamocować nową żarówkę.
5. Włożyć oprawkę żarówki w oprawkę odbłyśnika. Zamocować
osłonę reflektora.

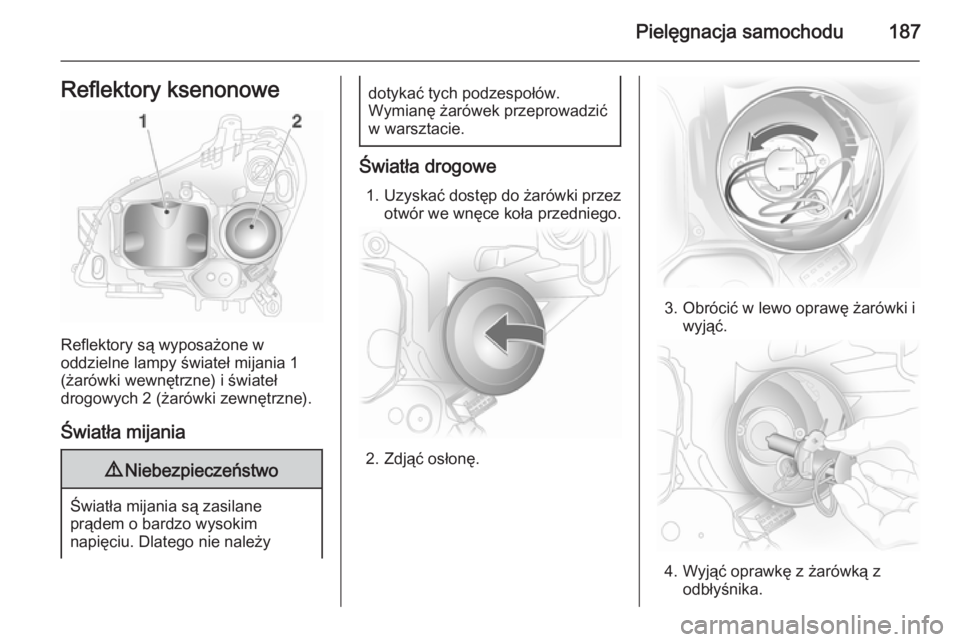

Pielęgnacja samochodu187Reflektory ksenonowe
Reflektory są wyposażone w
oddzielne lampy świateł mijania 1
(żarówki wewnętrzne) i świateł
drogowych 2 (żarówki zewnętrzne).
Światła mijania
9 Niebezpieczeństwo
Światła mijania są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła drogowe
1. Uzyskać dostęp do żarówki przez
otwór we wnęce koła przedniego.
2. Zdjąć osłonę.
3. Obrócić w lewo oprawę żarówki i wyjąć.
4. Wyjąć oprawkę z żarówką z odbłyśnika.

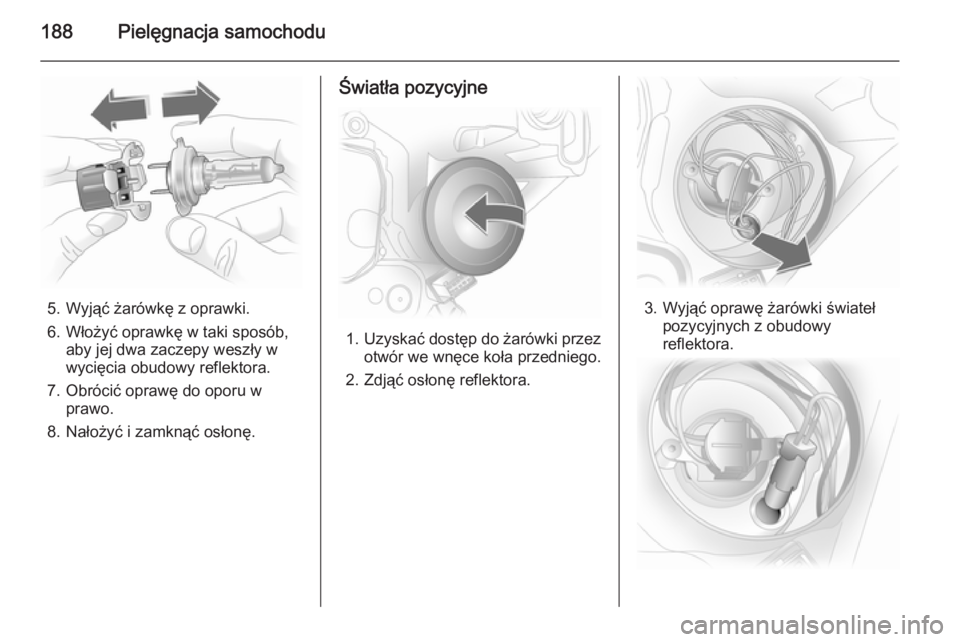

188Pielęgnacja samochodu
5. Wyjąć żarówkę z oprawki.
6. Włożyć oprawkę w taki sposób, aby jej dwa zaczepy weszły w
wycięcia obudowy reflektora.
7. Obrócić oprawę do oporu w prawo.
8. Nałożyć i zamknąć osłonę.
Światła pozycyjne
1. Uzyskać dostęp do żarówki przez
otwór we wnęce koła przedniego.
2. Zdjąć osłonę reflektora.
3. Wyjąć oprawę żarówki świateł pozycyjnych z obudowy
reflektora.

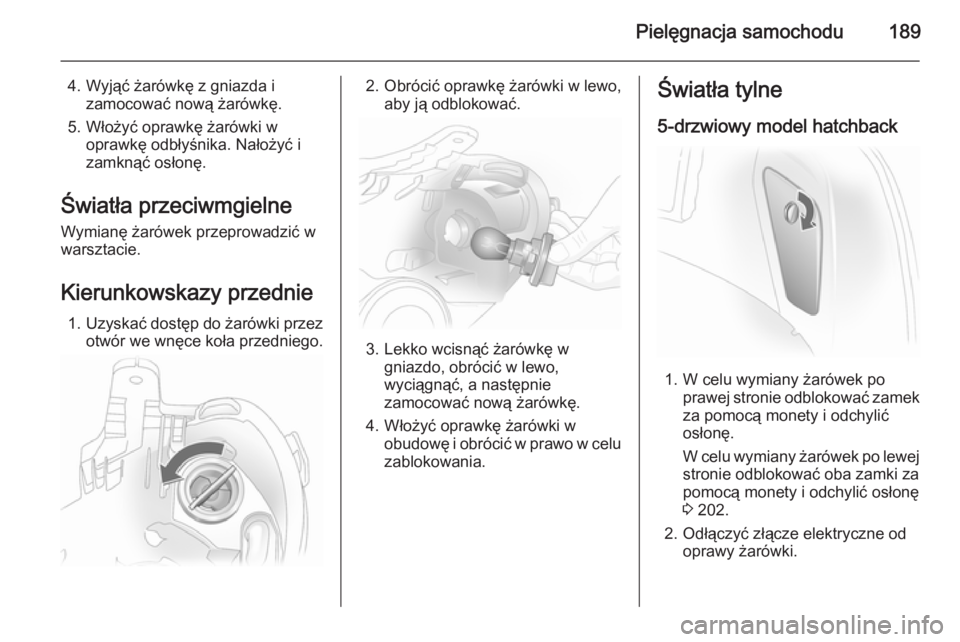

Pielęgnacja samochodu189
4. Wyjąć żarówkę z gniazda izamocować nową żarówkę.
5. Włożyć oprawkę żarówki w oprawkę odbłyśnika. Nałożyć i
zamknąć osłonę.
Światła przeciwmgielne
Wymianę żarówek przeprowadzić w
warsztacie.
Kierunkowskazy przednie 1. Uzyskać dostęp do żarówki przez
otwór we wnęce koła przedniego.2. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
3. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę i obrócić w prawo w celu
zablokowania.
Światła tylne
5-drzwiowy model hatchback
1. W celu wymiany żarówek po prawej stronie odblokować zamek
za pomocą monety i odchylić
osłonę.
W celu wymiany żarówek po lewej stronie odblokować oba zamki za
pomocą monety i odchylić osłonę
3 202.
2. Odłączyć złącze elektryczne od oprawy żarówki.

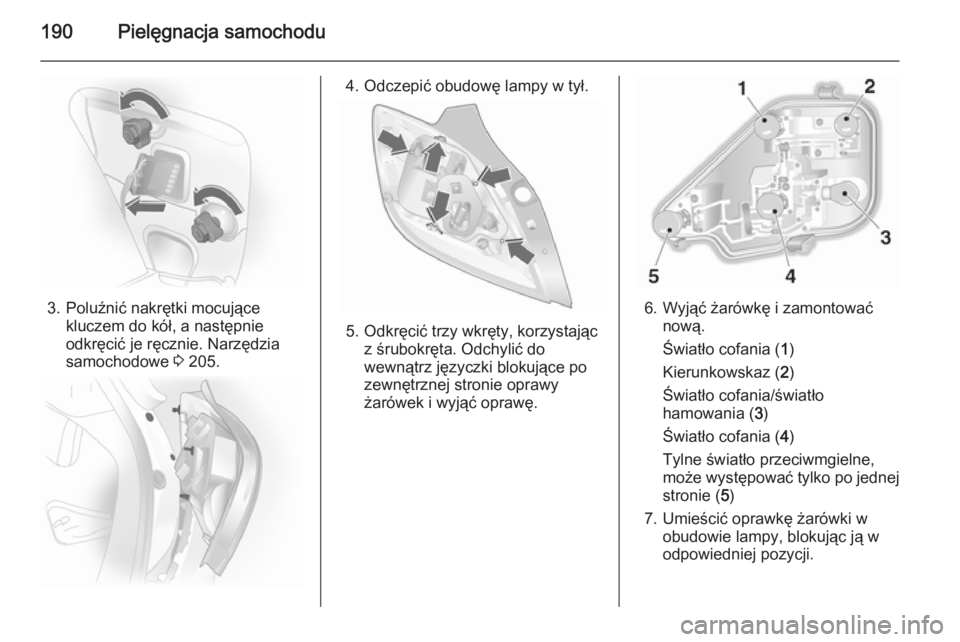

190Pielęgnacja samochodu
3. Poluźnić nakrętki mocującekluczem do kół, a następnie
odkręcić je ręcznie. Narzędzia
samochodowe 3 205.
4. Odczepić obudowę lampy w tył.
5. Odkręcić trzy wkręty, korzystając
z śrubokręta. Odchylić do
wewnątrz języczki blokujące po
zewnętrznej stronie oprawy żarówek i wyjąć oprawę.
6. Wyjąć żarówkę i zamontować nową.
Światło cofania ( 1)
Kierunkowskaz ( 2)
Światło cofania/światło
hamowania ( 3)
Światło cofania ( 4)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 5)
7. Umieścić oprawkę żarówki w obudowie lampy, blokując ją w
odpowiedniej pozycji.
