2014 OPEL ASTRA H Instrukcja obsługi (in Polish)

Schowki87

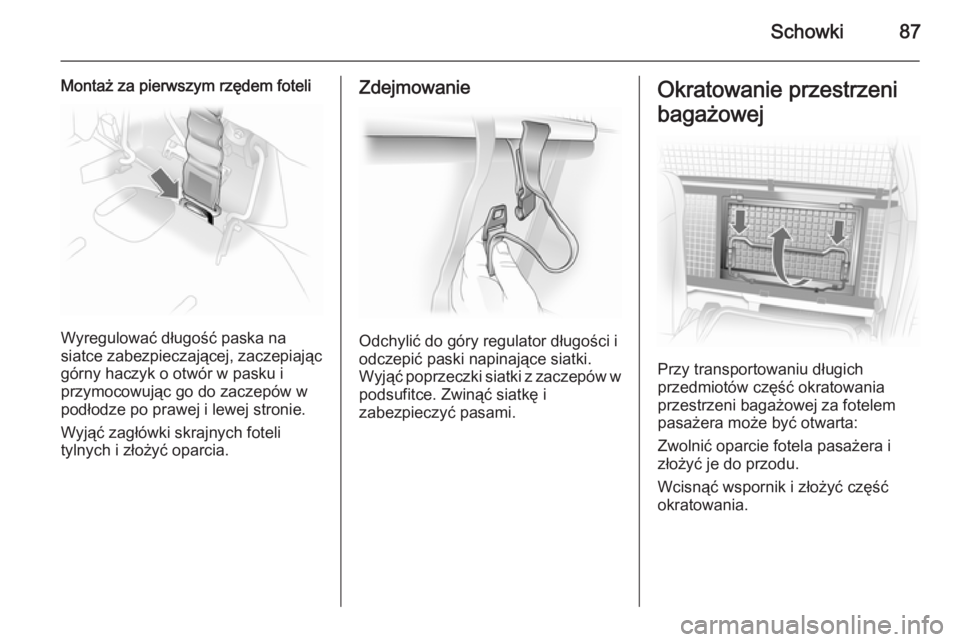

Montaż za pierwszym rzędem foteli
Wyregulować długość paska na
siatce zabezpieczającej, zaczepiając
górny haczyk o otwór w pasku i
przymocowując go do zaczepów w
podłodze po prawej i lewej stronie.
Wyjąć zagłówki skrajnych foteli
tylnych i złożyć oparcia.
Zdejmowanie
Odchylić do góry regulator długości i
odczepić paski napinające siatki.
Wyjąć poprzeczki siatki z zaczepów w
podsufitce. Zwinąć siatkę i
zabezpieczyć pasami.
Okratowanie przestrzeni
bagażowej
Przy transportowaniu długich
przedmiotów część okratowania
przestrzeni bagażowej za fotelem
pasażera może być otwarta:
Zwolnić oparcie fotela pasażera i
złożyć je do przodu.
Wcisnąć wspornik i złożyć część
okratowania.

88Schowki
Zablokować okratowanie w otwartym
położeniu.
W celu zamknięcia otwartej części
okratowania nacisnąć wspornik,
złożyć okratowanie i zablokować.
Następnie sprawdzić, czy zamknięte
okratowanie jest właściwie
zablokowane.
Składane stoliki
Stoliki są zamocowane na oparciach
przednich foteli.
Otworzyć, ciągnąc do góry aż do
zablokowania.
Złożyć, naciskając z pokonaniem
wyczuwalnego oporu.
Nie kłaść na składanym stoliku
żadnych ciężkich przedmiotów.
Trójkąt ostrzegawczy
3-drzwiowy / 5-drzwiowy model hatchback, model TwinTop
Trójkąt ostrzegawczy należy
przechowywać we wnęce w tylnej
przegrodzie przestrzeni bagażowej:
najpierw wsunąć trójkąt
ostrzegawczy we wnękę po lewej
stronie, a następnie wkładkę w
prowadnicę po prawej.
W celu wyjęcia trójkąta
ostrzegawczego unieść go i
wyciągnąć w prawo.
Samochody wyposażone w pojemnik w przedziale bagażowym: unieśćtrójkąt ostrzegawczy wraz z prawą
połową pojemnika. Wyciągnąć trójkąt
ostrzegawczy w prawo.
4-drzwiowy model sedan

Schowki89
Dwoma paskami przymocować
trójkąt ostrzegawczy i apteczkę w bagażniku do panelu po prawej
stronie.
Model kombi, wersja dostawcza
Trójkąt ostrzegawczy należy
przechowywać we wnęce w klapie
tylnej. Przytrzymujące go paski – lewy
i prawy – powinny być zamocowane.
Apteczka pierwszej
pomocy
3-drzwiowy / 5-drzwiowy modelsedan
Za pomocą paska przymocować
apteczkę pierwszej pomocy na
prawej ścianie przestrzeni
bagażowej.
Saloon, model 4-drzwiowy
Dwoma paskami przymocować
trójkąt ostrzegawczy i apteczkę w
bagażniku do panelu po prawej
stronie.

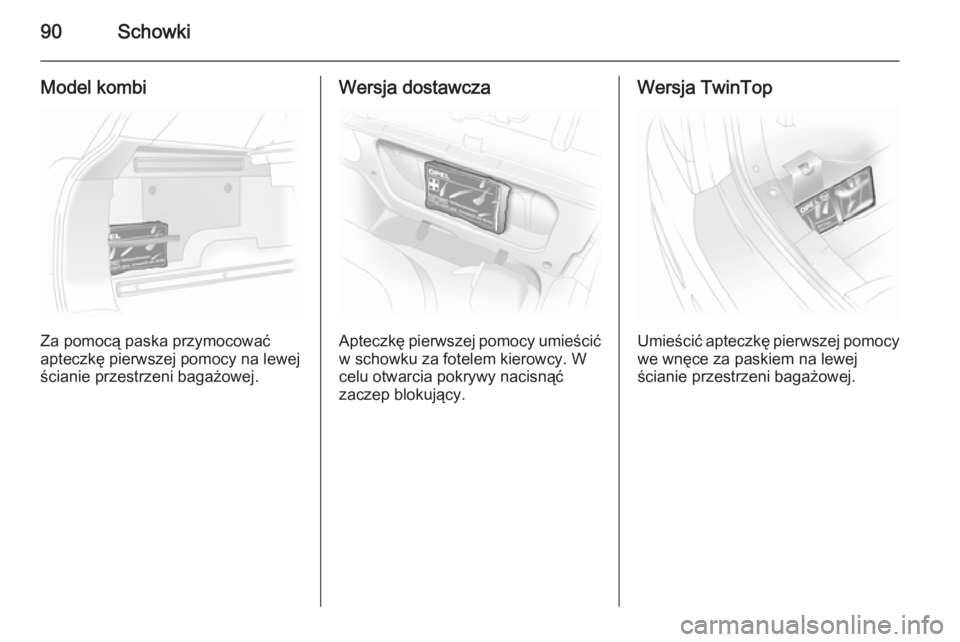

90Schowki
Model kombi
Za pomocą paska przymocować
apteczkę pierwszej pomocy na lewej ścianie przestrzeni bagażowej.
Wersja dostawcza
Apteczkę pierwszej pomocy umieścić w schowku za fotelem kierowcy. W
celu otwarcia pokrywy nacisnąć
zaczep blokujący.
Wersja TwinTop
Umieścić apteczkę pierwszej pomocy
we wnęce za paskiem na lewej
ścianie przestrzeni bagażowej.

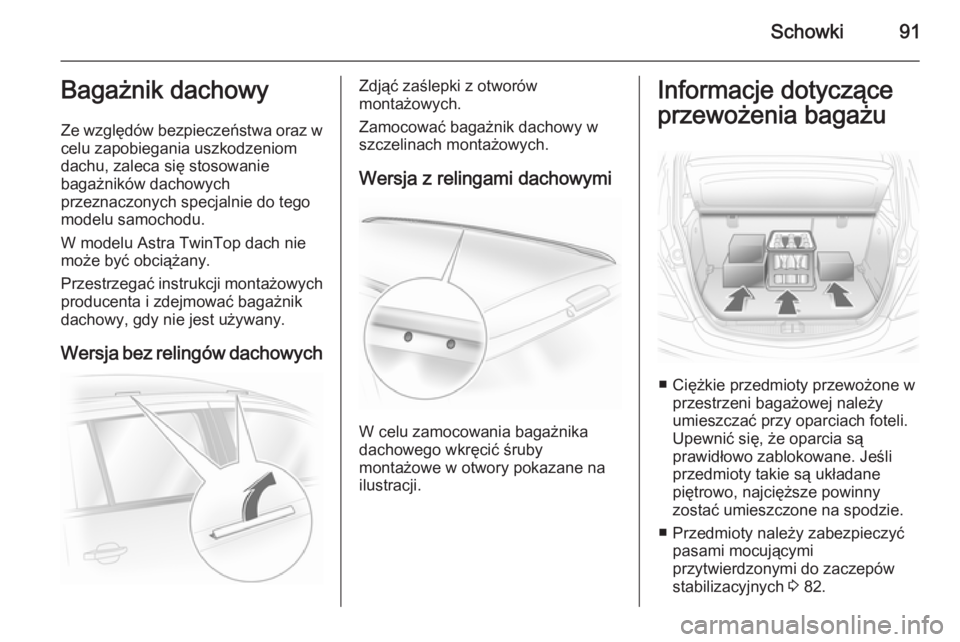

Schowki91Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu.
W modelu Astra TwinTop dach nie
może być obciążany.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Wersja bez relingów dachowychZdjąć zaślepki z otworów
montażowych.
Zamocować bagażnik dachowy w
szczelinach montażowych.
Wersja z relingami dachowymi
W celu zamocowania bagażnika
dachowego wkręcić śruby
montażowe w otwory pokazane na
ilustracji.
Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 82.

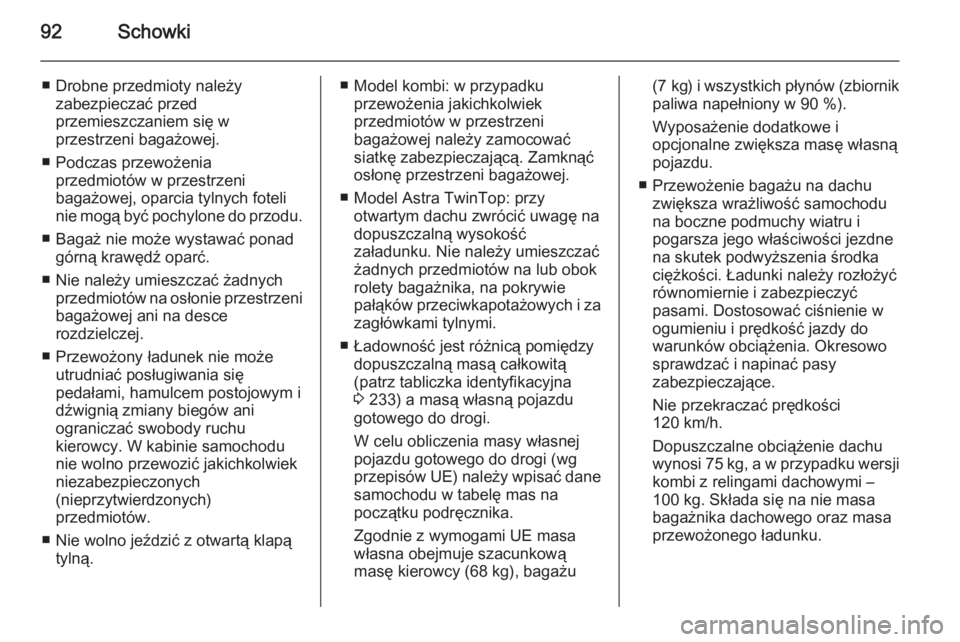

92Schowki
■ Drobne przedmioty należyzabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do przodu.
■ Bagaż nie może wystawać ponad górną krawędź oparć.
■ Nie należy umieszczać żadnych przedmiotów na osłonie przestrzeni
bagażowej ani na desce
rozdzielczej.
■ Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić jakichkolwiek niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
■ Nie wolno jeździć z otwartą klapą tylną.■ Model kombi: w przypadkuprzewożenia jakichkolwiek
przedmiotów w przestrzeni
bagażowej należy zamocować
siatkę zabezpieczającą. Zamknąć
osłonę przestrzeni bagażowej.
■ Model Astra TwinTop: przy otwartym dachu zwrócić uwagę na
dopuszczalną wysokość
załadunku. Nie należy umieszczać
żadnych przedmiotów na lub obok
rolety bagażnika, na pokrywie
pałąków przeciwkapotażowych i za
zagłówkami tylnymi.
■ Ładowność jest różnicą pomiędzy dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna
3 233) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia masy własnej
pojazdu gotowego do drogi (wg
przepisów UE) należy wpisać dane
samochodu w tabelę mas na
początku podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu(7 kg ) i wszystkich płynów (zbiornik
paliwa napełniony w 90 %).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg, a w przypadku wersji kombi z relingami dachowymi –
100 kg. Składa się na nie masa
bagażnika dachowego oraz masa
przewożonego ładunku.

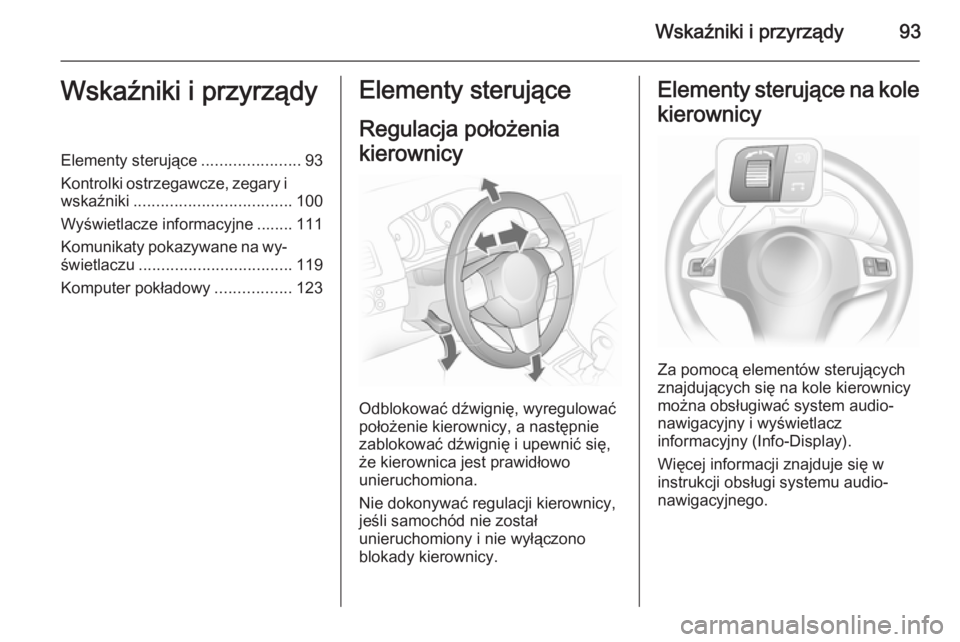

Wskaźniki i przyrządy93Wskaźniki i przyrządyElementy sterujące......................93
Kontrolki ostrzegawcze, zegary i wskaźniki ................................... 100
Wyświetlacze informacyjne ........ 111 Komunikaty pokazywane na wy‐
świetlaczu .................................. 119
Komputer pokładowy .................123Elementy sterujące
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kole kierownicy
można obsługiwać system audio-
nawigacyjny i wyświetlacz
informacyjny (Info-Display).
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.

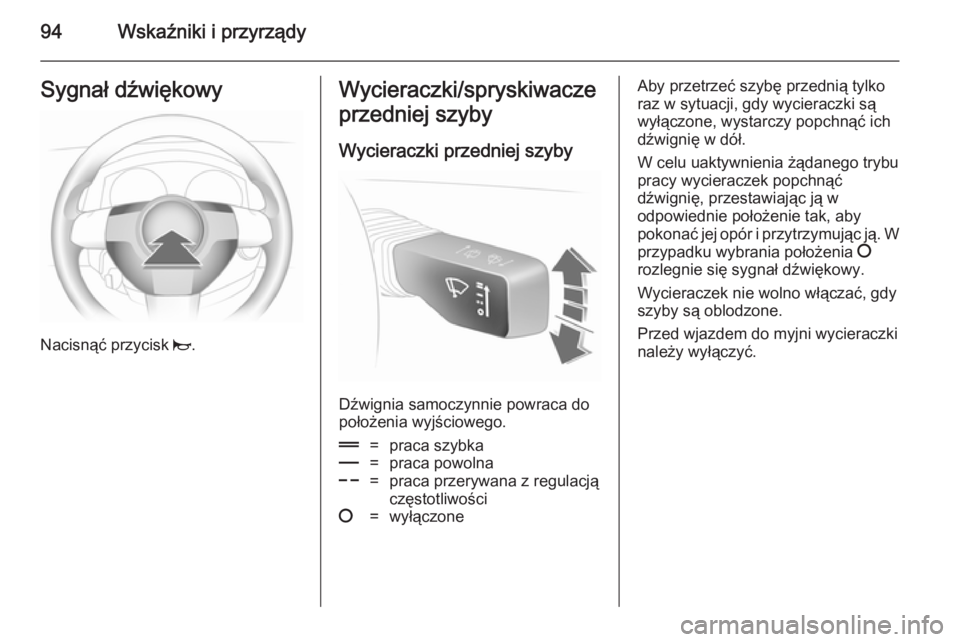

94Wskaźniki i przyrządySygnał dźwiękowy
Nacisnąć przycisk j.
Wycieraczki/spryskiwacze
przedniej szyby
Wycieraczki przedniej szyby
Dźwignia samoczynnie powraca do
położenia wyjściowego.
&=praca szybka%=praca powolna$=praca przerywana z regulacją
częstotliwości§=wyłączoneAby przetrzeć szybę przednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć ich
dźwignię w dół.
W celu uaktywnienia żądanego trybu
pracy wycieraczek popchnąć
dźwignię, przestawiając ją w
odpowiednie położenie tak, aby
pokonać jej opór i przytrzymując ją. W
przypadku wybrania położenia §
rozlegnie się sygnał dźwiękowy.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
