2014 OPEL ASTRA H Instrukcja obsługi (in Polish)

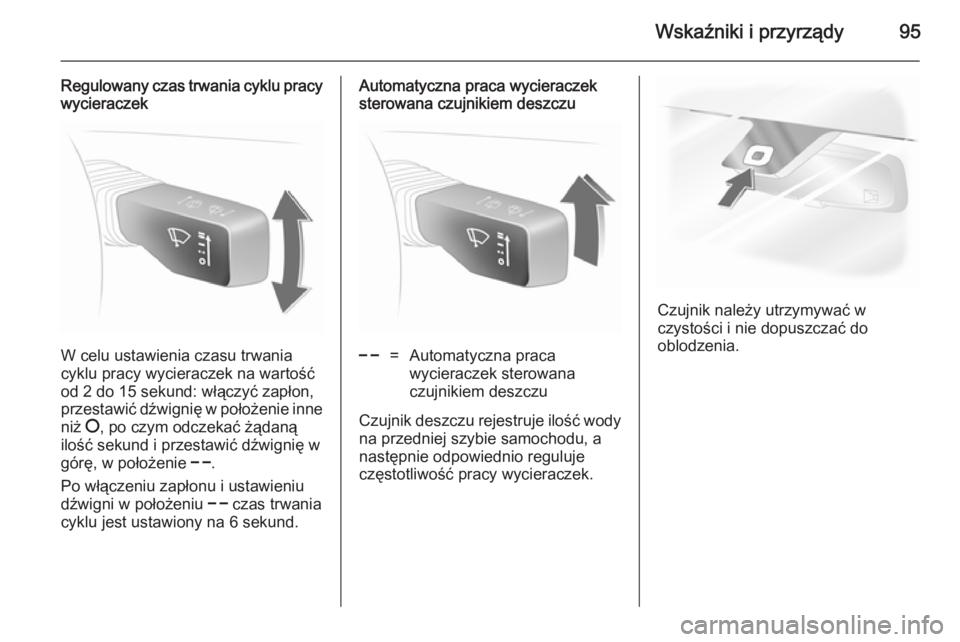

Wskaźniki i przyrządy95
Regulowany czas trwania cyklu pracy
wycieraczek
W celu ustawienia czasu trwania
cyklu pracy wycieraczek na wartość
od 2 do 15 sekund: włączyć zapłon,
przestawić dźwignię w położenie inne
niż §, po czym odczekać żądaną
ilość sekund i przestawić dźwignię w
górę, w położenie $.
Po włączeniu zapłonu i ustawieniu dźwigni w położeniu $ czas trwania
cyklu jest ustawiony na 6 sekund.
Automatyczna praca wycieraczek sterowana czujnikiem deszczu$=Automatyczna praca
wycieraczek sterowana
czujnikiem deszczu
Czujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.

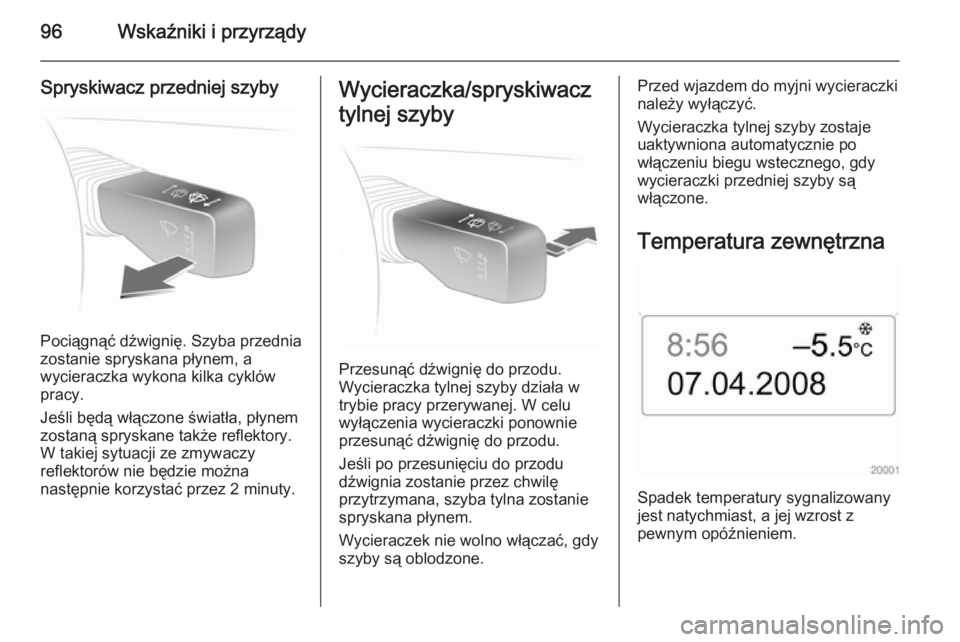

96Wskaźniki i przyrządy
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Jeśli będą włączone światła, płynem
zostaną spryskane także reflektory.
W takiej sytuacji ze zmywaczy
reflektorów nie będzie można
następnie korzystać przez 2 minuty.
Wycieraczka/spryskiwacz
tylnej szyby
Przesunąć dźwignię do przodu.
Wycieraczka tylnej szyby działa w
trybie pracy przerywanej. W celu
wyłączenia wycieraczki ponownie
przesunąć dźwignię do przodu.
Jeśli po przesunięciu do przodu
dźwignia zostanie przez chwilę
przytrzymana, szyba tylna zostanie
spryskana płynem.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Wycieraczka tylnej szyby zostaje
uaktywniona automatycznie po
włączeniu biegu wstecznego, gdy
wycieraczki przedniej szyby są
włączone.
Temperatura zewnętrzna
Spadek temperatury sygnalizowany
jest natychmiast, a jej wzrost z
pewnym opóźnieniem.

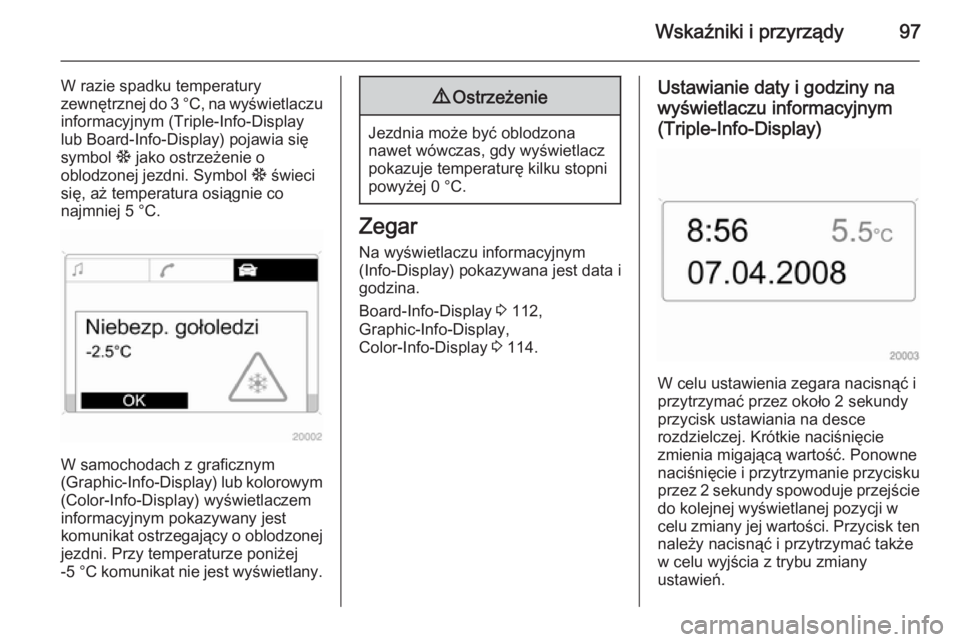

Wskaźniki i przyrządy97
W razie spadku temperatury
zewnętrznej do 3 °C, na wyświetlaczu informacyjnym (Triple-Info-Display
lub Board-Info-Display) pojawia się
symbol : jako ostrzeżenie o
oblodzonej jezdni. Symbol : świeci
się, aż temperatura osiągnie co
najmniej 5 °C.
W samochodach z graficznym
(Graphic-Info-Display ) lub kolorowym
(Color-Info-Display) wyświetlaczem
informacyjnym pokazywany jest
komunikat ostrzegający o oblodzonej
jezdni. Przy temperaturze poniżej
-5 °C komunikat nie jest wyświetlany.
9Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
Na wyświetlaczu informacyjnym
(Info-Display) pokazywana jest data i
godzina.
Board-Info-Display 3 112,
Graphic-Info-Display,
Color-Info-Display 3 114.
Ustawianie daty i godziny na
wyświetlaczu informacyjnym
(Triple-Info-Display)
W celu ustawienia zegara nacisnąć i
przytrzymać przez około 2 sekundy przycisk ustawiania na desce
rozdzielczej. Krótkie naciśnięcie
zmienia migającą wartość. Ponowne
naciśnięcie i przytrzymanie przycisku
przez 2 sekundy spowoduje przejście do kolejnej wyświetlanej pozycji w
celu zmiany jej wartości. Przycisk ten
należy nacisnąć i przytrzymać także
w celu wyjścia z trybu zmiany
ustawień.

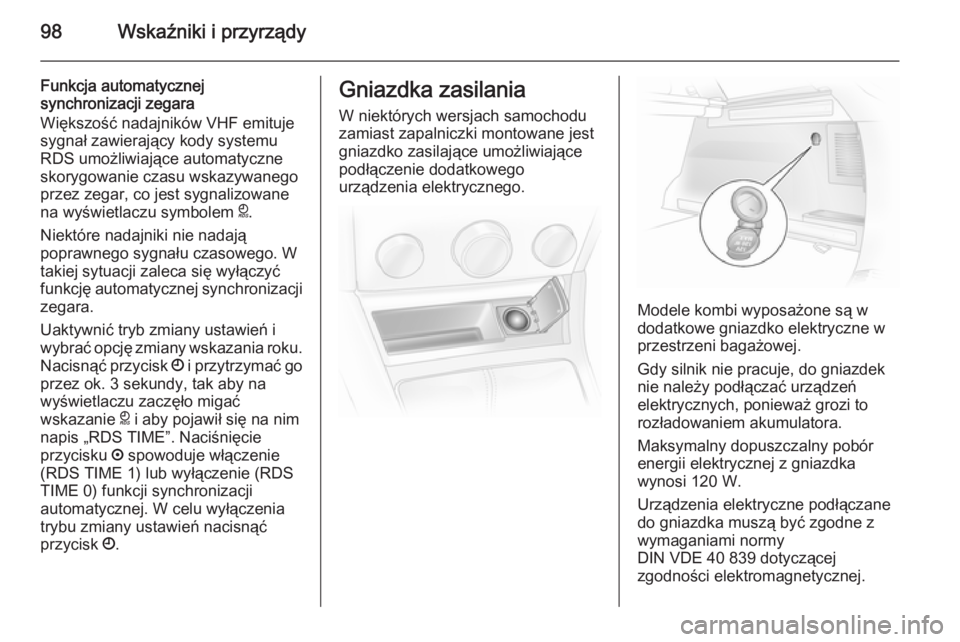

98Wskaźniki i przyrządy
Funkcja automatycznej
synchronizacji zegara
Większość nadajników VHF emituje sygnał zawierający kody systemu
RDS umożliwiające automatyczne
skorygowanie czasu wskazywanego
przez zegar, co jest sygnalizowane
na wyświetlaczu symbolem }.
Niektóre nadajniki nie nadają
poprawnego sygnału czasowego. W
takiej sytuacji zaleca się wyłączyć
funkcję automatycznej synchronizacji
zegara.
Uaktywnić tryb zmiany ustawień i
wybrać opcję zmiany wskazania roku.
Nacisnąć przycisk Ö i przytrzymać go
przez ok. 3 sekundy, tak aby na
wyświetlaczu zaczęło migać
wskazanie } i aby pojawił się na nim
napis „RDS TIME”. Naciśnięcie
przycisku ; spowoduje włączenie
(RDS TIME 1) lub wyłączenie (RDS TIME 0) funkcji synchronizacji
automatycznej. W celu wyłączenia
trybu zmiany ustawień nacisnąć
przycisk Ö.Gniazdka zasilania
W niektórych wersjach samochodu
zamiast zapalniczki montowane jest gniazdko zasilające umożliwiające
podłączenie dodatkowego
urządzenia elektrycznego.
Modele kombi wyposażone są w
dodatkowe gniazdko elektryczne w przestrzeni bagażowej.
Gdy silnik nie pracuje, do gniazdek nie należy podłączać urządzeń
elektrycznych, ponieważ grozi to
rozładowaniem akumulatora.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 W.
Urządzenia elektryczne podłączane
do gniazdka muszą być zgodne z
wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.

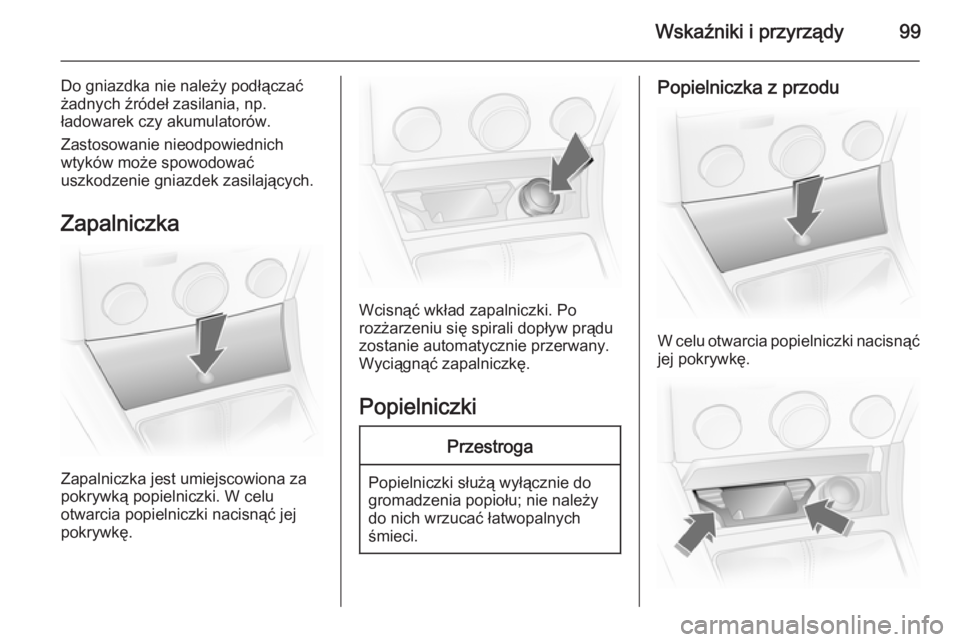

Wskaźniki i przyrządy99
Do gniazdka nie należy podłączać
żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdek zasilających.
Zapalniczka
Zapalniczka jest umiejscowiona za
pokrywką popielniczki. W celu
otwarcia popielniczki nacisnąć jej
pokrywkę.
Wcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu
zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.
Popielniczki
Przestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Popielniczka z przodu
W celu otwarcia popielniczki nacisnąć jej pokrywkę.

100Wskaźniki i przyrządy
W celu wyjęcia i opróżnienia należy
chwycić wkład popielniczki z obu
stron i unieść.
Popielniczka tylna
Wyciągnąć popielniczkę, naciskając
ją z jednej strony.
Aby opróżnić popielniczkę, należy
nacisnąć sprężynę i wyciągnąć
popielniczkę prostopadle do tyłu.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.

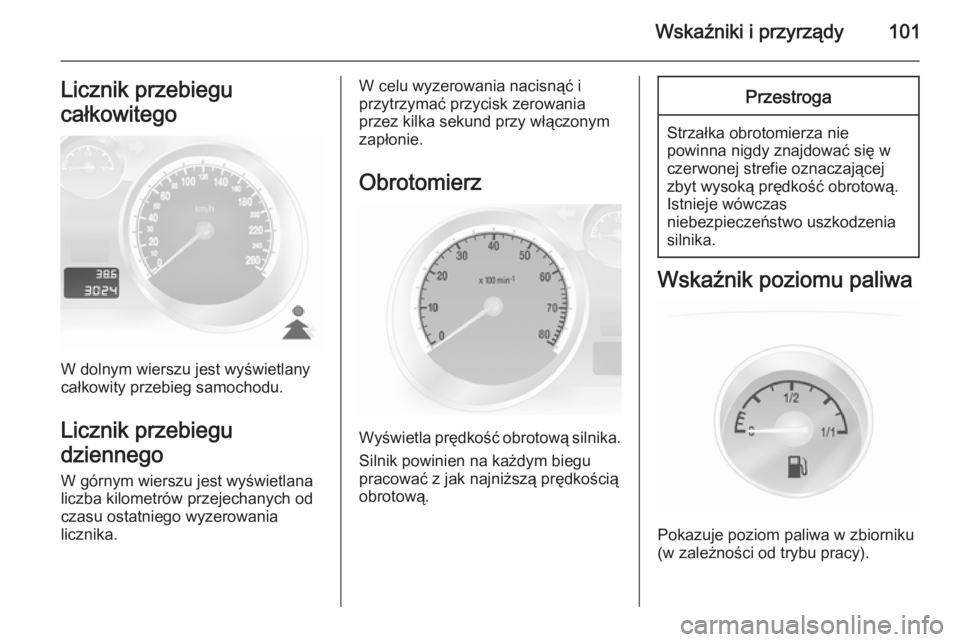

Wskaźniki i przyrządy101Licznik przebiegu
całkowitego
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu.
Licznik przebiegu
dziennego W górnym wierszu jest wyświetlana
liczba kilometrów przejechanych od
czasu ostatniego wyzerowania
licznika.
W celu wyzerowania nacisnąć i
przytrzymać przycisk zerowania
przez kilka sekund przy włączonym
zapłonie.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku
(w zależności od trybu pracy).

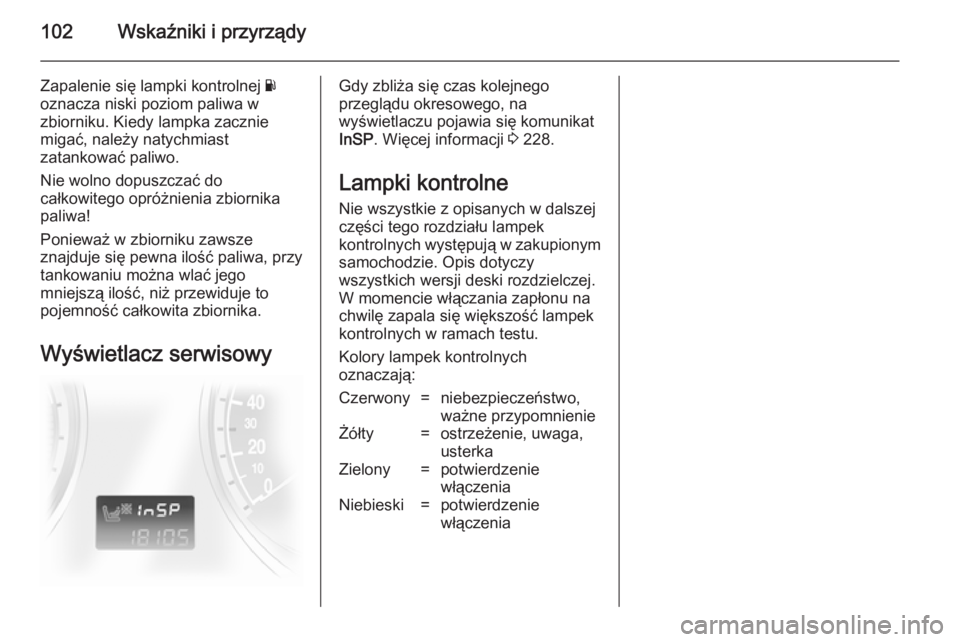

102Wskaźniki i przyrządy
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Wyświetlacz serwisowyGdy zbliża się czas kolejnego
przeglądu okresowego, na
wyświetlaczu pojawia się komunikat InSP . Więcej informacji 3 228.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
W momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony=niebezpieczeństwo,
ważne przypomnienieŻółty=ostrzeżenie, uwaga,
usterkaZielony=potwierdzenie
włączeniaNiebieski=potwierdzenie
włączenia
