2014 Lexus CT200h Manuel du propriétaire (in French)

648
CT200h_OM_OM76101D_(D)9-1. Caractéristiques

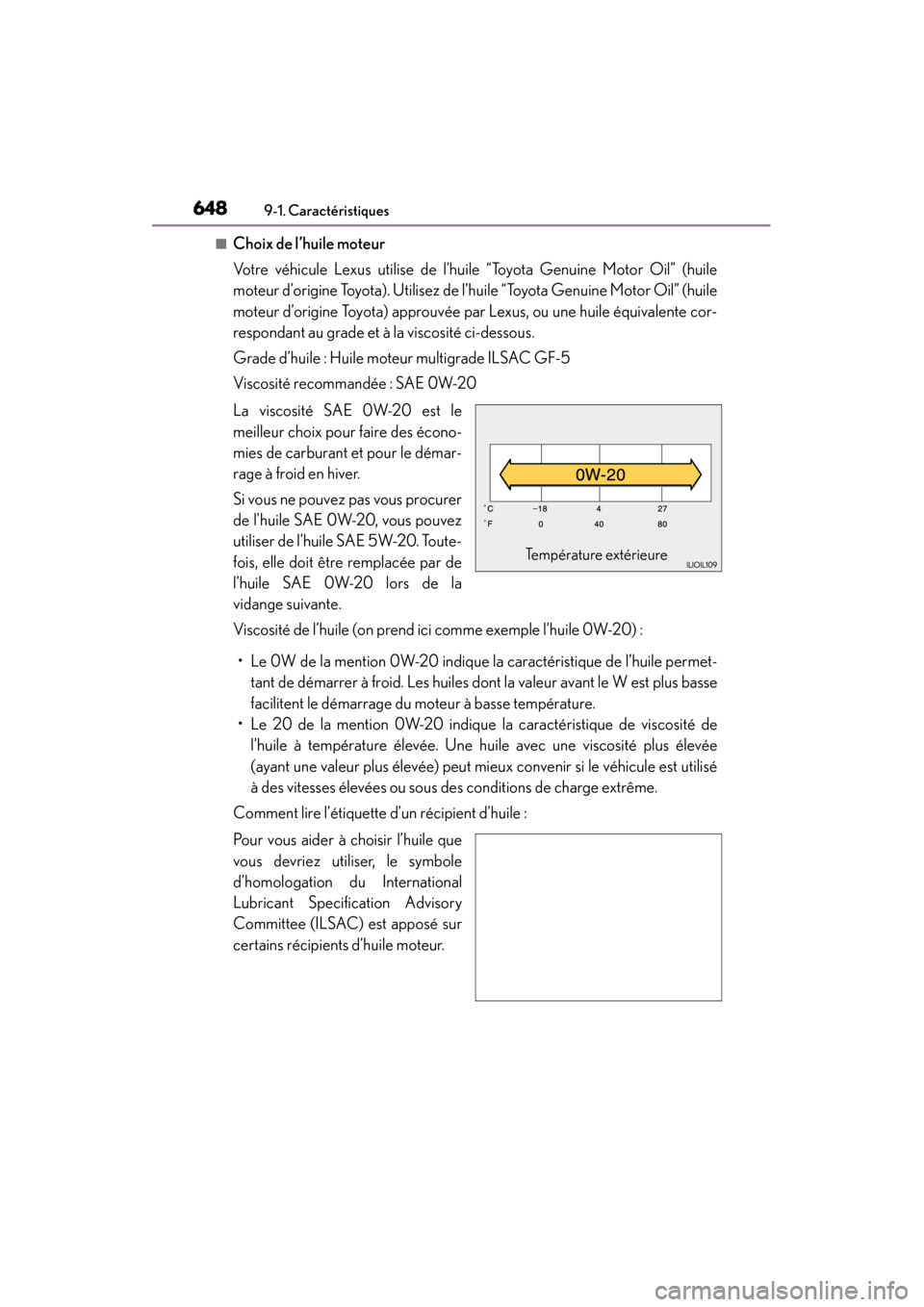

■Choix de l’huile moteur
Votre véhicule Lexus utilise de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota) approuvée par Lexus, ou une huile équivalente cor-
respondant au grade et à la viscosité ci-dessous.
Grade d’huile : Huile moteur multigrade ILSAC GF-5
Viscosité recommandée : SAE 0W-20
La viscosité SAE 0W-20 est le
meilleur choix pour faire des écono-
mies de carburant et pour le démar-
rage à froid en hiver.
Si vous ne pouvez pas vous procurer
de l’huile SAE 0W-20, vous pouvez
utiliser de l’huile SAE 5W-20. Toute-
fois, elle doit être remplacée par de
l’huile SAE 0W-20 lors de la
vidange suivante.
Viscosité de l’huile (on prend ici comme exemple l’huile 0W-20) :
• Le 0W de la mention 0W-20 indique la caractéristique de l’huile permet- tant de démarrer à froid. Les huiles dont la valeur avant le W est plus basse
facilitent le démarrage du moteur à basse température.
• Le 20 de la mention 0W-20 indique la caractéristique de viscosité de l’huile à température élevée. Une huile avec une viscosité plus élevée
(ayant une valeur plus élevée) peut mieux convenir si le véhicule est utilisé
à des vitesses élevées ou sous de s conditions de charge extrême.
Comment lire l’étiquette d’un récipient d’huile :
Pour vous aider à choisir l’huile que
vous devriez utiliser, le symbole
d’homologation du International
Lubricant Specification Advisory
Committee (ILSAC) est apposé sur
certains récipients d’huile moteur.
Température extérieure

CT200h_OM_OM76101D_(D)
6499-1. Caractéristiques
9
Caractéristiques du véhicule
Système de refroidissement
Capacité
Moteur à
essence
XVéhicules non dotés d’un système de recircula-
tion de la chaleur des gaz d’échappement
6,9 qt. (6,5 L, 5,7 Imp.qt.)
XVéhicules dotés d’un système de recirculation
de la chaleur des gaz d’échappement
7,3 qt. (6,9 L, 6,1 Imp.qt.)
Unité de
commande
électrique2,2 qt. (2,1 L, 1,8 Imp.qt.)
Type de liquide de refroidisse-
ment
Utilisez l’un des types suivants : • “Toyota Super Long Life Coolant” (liquide derefroidissement super longue durée Toyota)
• Un liquide de refroidissement longue durée
de haute qualité équivalent, à base d’éthylène
glycol, fabriqué selon la technologie hybride
des acides organiques et exempt de silicate,
d’amine, de nitrite et de borate
N’utilisez pas d’eau pure seule.
Système d’allumage (bougie d’allumage)
MarqueDENSO SC20HR11
Écartement0,043 in. (1,1 mm)
NOTE
■Bougies d’allumage à électrode en iridium
N’utilisez que des bougies d’allumage à élec trode en iridium. Ne réglez pas l’écarte-
ment des bougies d’allumage.
Système électrique
Batterie de 12 volts
Te n s i o n à v i d e à 6 8 °F (20 °C) :12,5 V ou plus : Pleine charge
11,0 — 12,4 V : Mi-charge
10,9 V ou moins : Déchargée
(Tension mesurée 20 minutes après avoir coupé
le système hybride et éteint tous les feux.)
Intensité de charge4,2 A max.

650
CT200h_OM_OM76101D_(D)9-1. Caractéristiques
* : La quantité de liquide est indiquée comme référence.
Si un liquide doit être remplacé, contactez votre concessionnaire Lexus.
*1 : Garde minimale à la pédale lorsque la pédale est enfoncée avec une force de 44,1 lbf(196 N, 20,0 kgf) alors que le système hybride est en marche.
*2 : Course de la pédale de frein de stationnement lorsqu’elle est enfoncée avec uneforce de 67,5 lbf (300 N, 30,6 kgf).

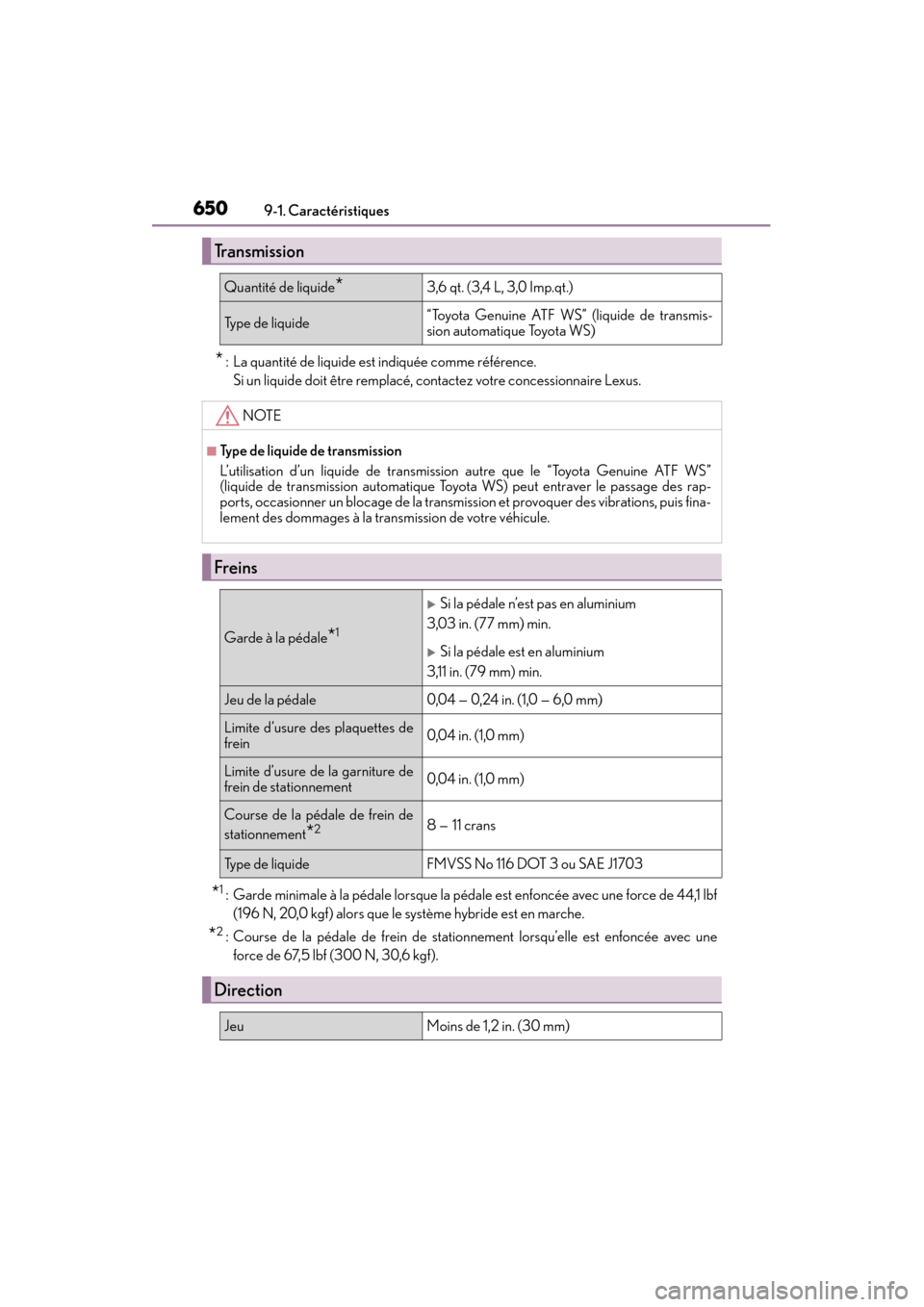

Tr a n s m i s s i o n
Quantité de liquide*3,6 qt. (3,4 L, 3,0 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de transmis-
sion automatique Toyota WS)
NOTE
■Type de liquide de transmission
L’utilisation d’un liquide de transmission autre que le “Toyota Genuine ATF WS”
(liquide de transmission automatique Toyota WS) peut entraver le passage des rap-
ports, occasionner un blocage de la transmission et provoquer des vibrations, puis fina-
lement des dommages à la transmission de votre véhicule.
Freins
Garde à la pédale*1
XSi la pédale n’est pas en aluminium
3,03 in. (77 mm) min.
XSi la pédale est en aluminium
3,11 in. (79 mm) min.
Jeu de la pédale0,04 — 0,24 in. (1,0 — 6,0 m m)
Limite d’usure des plaquettes de
frein0,04 in. (1,0 mm )
Limite d’usure de la garniture de
frein de stationnement0,04 in. (1,0 mm )
Course de la pédale de frein de
stationnement
*28 — 11 crans
Type de liquideFMVSS No 116 DOT 3 ou SAE J1703
Direction
JeuMoins de 1,2 in. (30 mm)

CT200h_OM_OM76101D_(D)
6519-1. Caractéristiques
9
Caractéristiques du véhicule
XTy p e A
XTy p e B
Pneus et roues
Dimensions des pneus205/55R16 91V
Pression de gonflage des pneus
(Pression de gonflage des pneus
à froid recommandée)XPneu avant
32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
XPneu arrière
32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Dimensions de la roue16 × 6 J
Couple de serrage des écrous
de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusP205/55R16 89H
Pression de gonflage des pneus
(Pression de gonflage des pneus
à froid recommandée)
XPneu avant
32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
XPneu arrière
32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Dimensions de la roue16 × 6 J
Couple de serrage des écrous
de roue76 ft•lbf (103 N•m, 10,5 kgf•m)

652
CT200h_OM_OM76101D_(D)9-1. Caractéristiques
XTy p e C
XPneu de secours compact
Dimensions des pneusP215/45R17 87V
Pression de gonflage des pneus
(Pression de gonflage des pneus
à froid recommandée)
XPneu avant
33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
XPneu arrière
32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Dimensions de la roue17 × 7 J
Couple de serrage des écrous
de roue76 f t•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusT125/70D17 98M
Pression de gonflage du pneu de
secours (Pression de gonflage du
pneu à froid recommandée)60 psi (420 kPa, 4,2 kgf/cm2 ou bar)
Dimensions de la roue17 × 4 T
Couple de serrage des écrous
de roue76 f t•lbf (103 N•m, 10,5 kgf•m)

CT200h_OM_OM76101D_(D)
6539-1. Caractéristiques
9
Caractéristiques du véhicule

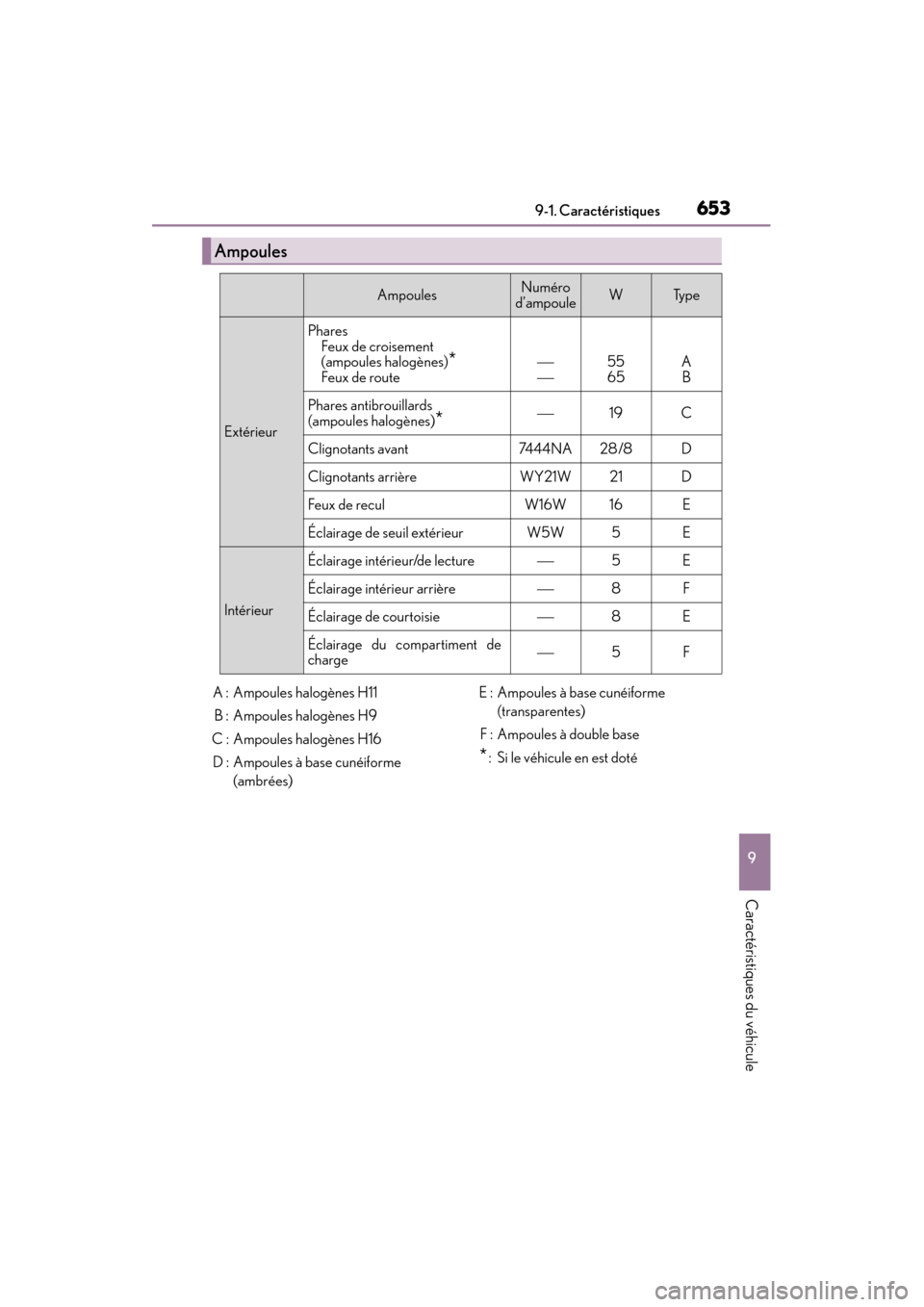

Ampoules
AmpoulesNuméro
d’ampouleWTy p e
Extérieur
Phares Feux de croisement
(ampoules halogènes)
*
Feux de route

55
65A B
Phares antibrouillards
(ampoules halogènes)*19C
Clignotants avant7444NA28 /8D
Clignotants arrièreWY21W21D
Feux de reculW16W16E
Éclairage de seuil extérieurW5W5E
Intérieur
Éclairage intérieur/de lecture5E
Éclairage intérieur arrière8F
Éclairage de courtoisie8E
Éclairage du compartiment de
charge5F
A : Ampoules halogènes H11
B : Ampoules halogènes H9
C : Ampoules halogènes H16 D : Ampoules à base cunéiforme (ambrées) E : Ampoules à base cunéiforme
(transparentes)
F : Ampoules à double base
* : Si le véhicule en est doté

654
CT200h_OM_OM76101D_(D)9-1. Caractéristiques

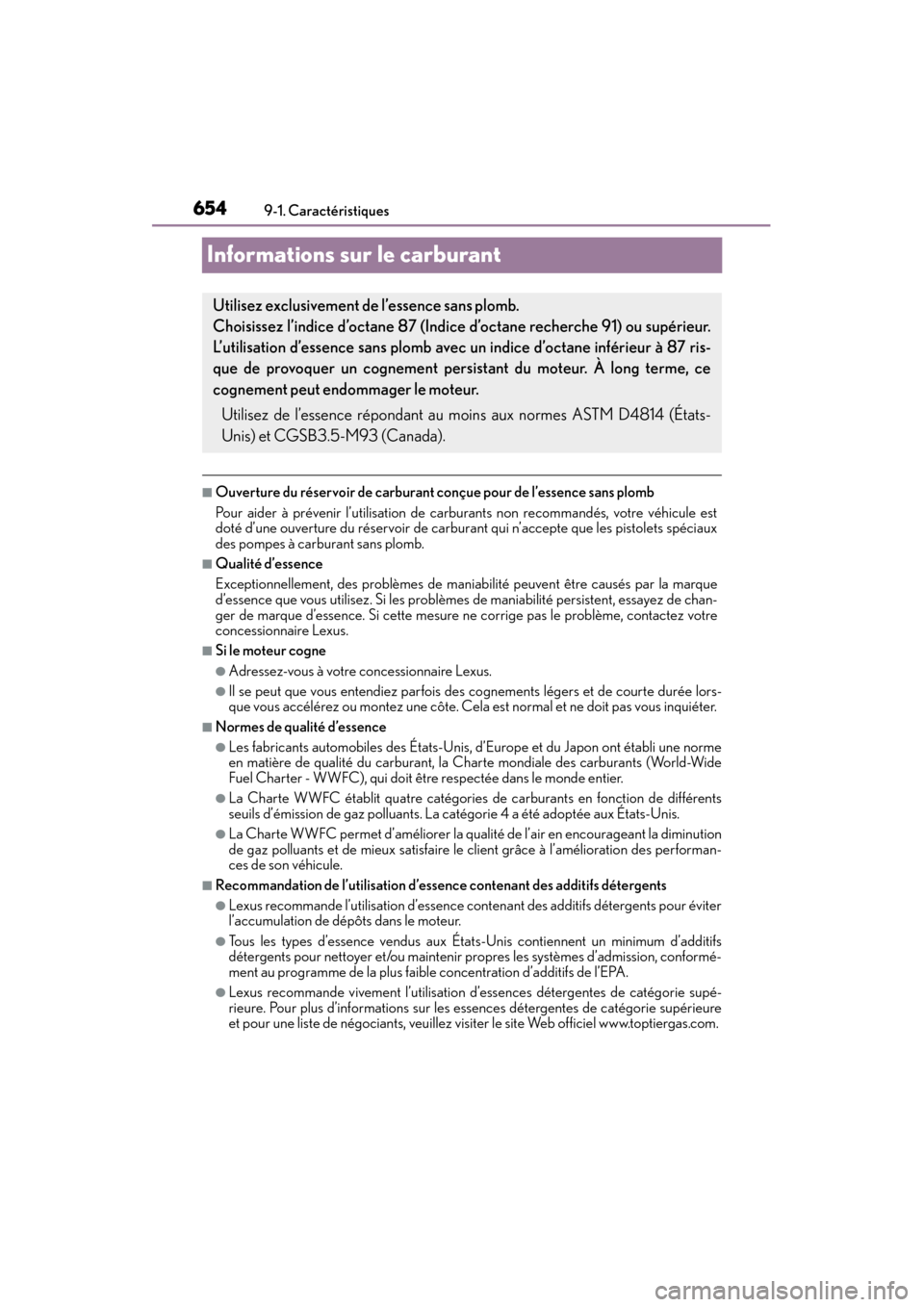

Informations sur le carburant
■Ouverture du réservoir de carburant conçue pour de l’essence sans plomb
Pour aider à prévenir l’utilisation de carburants non recommandés, votre véhicule est
doté d’une ouverture du réservoir de carburant qui n’accepte que les pistolets spéciaux
des pompes à carburant sans plomb.
■Qualité d’essence
Exceptionnellement, des problèmes de mani
abilité peuvent être causés par la marque
d’essence que vous utilisez. Si les problèmes de maniabilité persistent, essayez de chan-
ger de marque d’essence. Si cette mesure ne corrige pas le problème, contactez votre
concessionnaire Lexus.
■Si le moteur cogne
●Adressez-vous à votre concessionnaire Lexus.
●Il se peut que vous entendiez parfois des cognements légers et de courte durée lors-
que vous accélérez ou montez une côte. Cela est normal et ne doit pas vous inquiéter.
■Normes de qualité d’essence
●Les fabricants automobiles des États-Unis, d’Europe et du Japon ont établi une norme
en matière de qualité du carburant, la Ch arte mondiale des carburants (World-Wide
Fuel Charter - WWFC), qui doit être respectée dans le monde entier.
●La Charte WWFC établit quatre catégories de carburants en fonction de différents
seuils d’émission de gaz polluants. La catégorie 4 a été adoptée aux États-Unis.
●La Charte WWFC permet d’améliorer la qualité de l’air en encourageant la diminution
de gaz polluants et de mieux satisfaire le client grâce à l’amélioration des performan-
ces de son véhicule.
■Recommandation de l’utilisation d’essence contenant des additifs détergents
●Lexus recommande l’utilisation d’essence contenant des additifs détergents pour éviter
l’accumulation de dépôts dans le moteur.
●Tous les types d’essence vendus aux États-Unis contiennent un minimum d’additifs
détergents pour nettoyer et/ou maintenir propres les systèmes d’admission, conformé-
ment au programme de la plus faible concentration d’additifs de l’EPA.
●Lexus recommande vivement l’utilisation d’essences détergentes de catégorie supé-
rieure. Pour plus d’informations sur les es sences détergentes de catégorie supérieure
et pour une liste de négociants, veuillez visiter le site Web officiel www.toptiergas.com.
Utilisez exclusivement de l’essence sans plomb.
Choisissez l’indice d’octane 87 (Indice d’octane recherche 91) ou supérieur.
L’utilisation d’essence sans plomb avec un indice d’octane inférieur à 87 ris-
que de provoquer un cognement pers istant du moteur. À long terme, ce
cognement peut endommager le moteur.
Utilisez de l’essence répondant au moins aux normes ASTM D4814 (États-
Unis) et CGSB3.5-M93 (Canada).

CT200h_OM_OM76101D_(D)
6559-1. Caractéristiques
9
Caractéristiques du véhicule

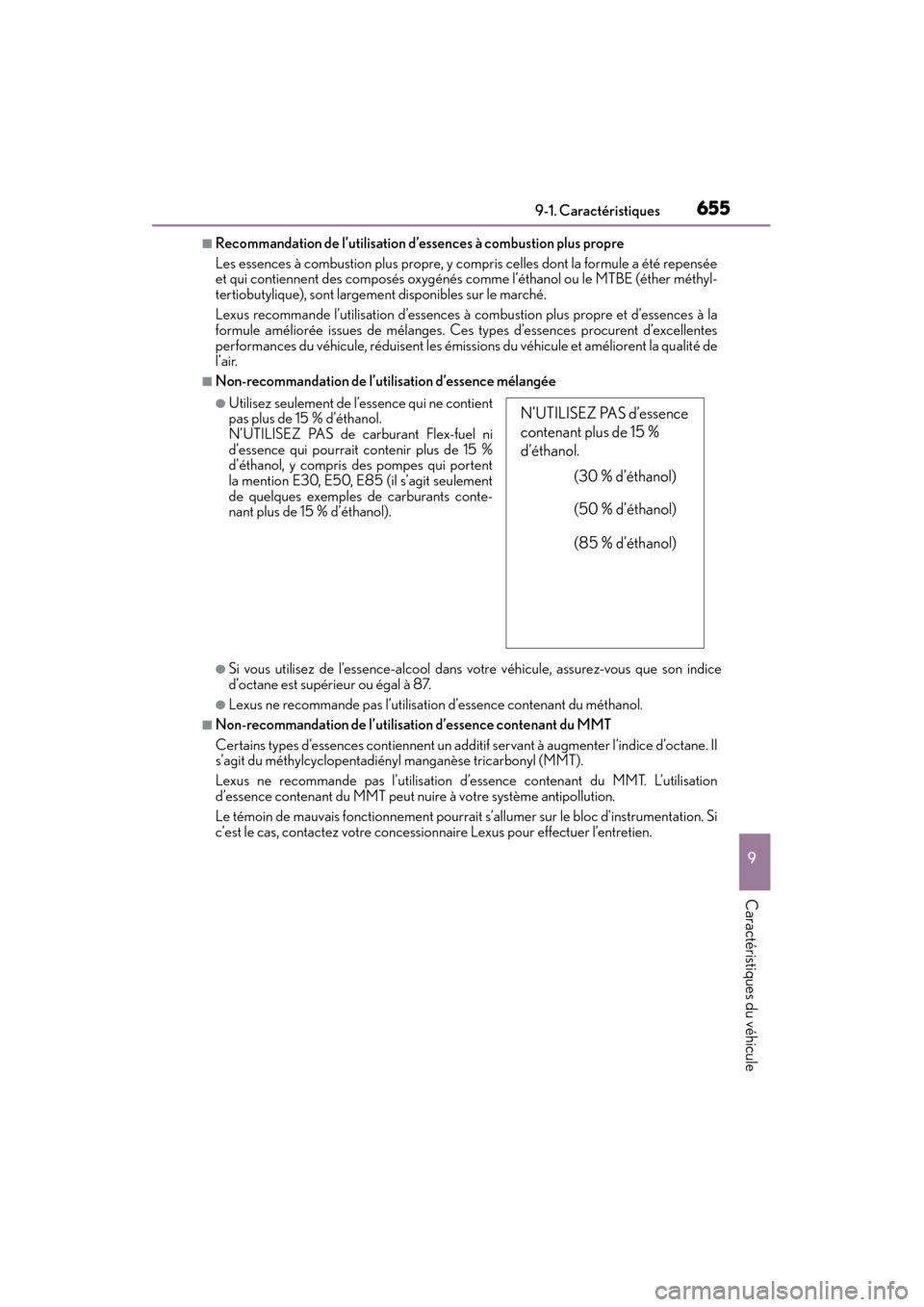

■Recommandation de l’utilisation d’essences à combustion plus propre
Les essences à combustion plus propre, y compris celles dont la formule a été repensée
et qui contiennent des composés oxygénés comme l’éthanol ou le MTBE (éther méthyl-
tertiobutylique), sont largement disponibles sur le marché.
Lexus recommande l’utilisation d’essences à combustion plus propre et d’essences à la
formule améliorée issues de mélanges. Ces types d’essences procurent d’excellentes
performances du véhicule, réduisent les émissions du véhicule et améliorent la qualité de
l’air.
■Non-recommandation de l’utilisation d’essence mélangée
●Si vous utilisez de l’essence-alcool dans votre véhicule, assurez-vous que son indice
d’octane est supérieur ou égal à 87.
●Lexus ne recommande pas l’utilisation d’essence contenant du méthanol.
■Non-recommandation de l’utilisation d’essence contenant du MMT
Certains types d’essences contiennent un additif servant à augmenter l’indice d’octane. Il
s’agit du méthylcyclopentadiényl manganèse tricarbonyl (MMT).
Lexus ne recommande pas l’utilisation d’es sence contenant du MMT. L’utilisation
d’essence contenant du MMT peut nuire à votre système antipollution.
Le témoin de mauvais fonction nement pourrait s’allumer sur le bloc d’instrumentation. Si
c’est le cas, contactez votre concessionnaire Lexus pour effectuer l’entretien.
●Utilisez seulement de l’essence qui ne contient
pas plus de 15 % d’éthanol.
N’UTILISEZ PAS de carburant Flex-fuel ni
d’essence qui pourrait contenir plus de 15 %
d’éthanol, y compris des pompes qui portent
la mention E30, E50, E85 (il s’agit seulement
de quelques exemples de carburants conte-
nant plus de 15 % d’éthanol).N’UTILISEZ PAS d’essence
contenant plus de 15 %
d’éthanol.
(30 % d’éthanol)
(50 % d’éthanol)
(85 % d’éthanol)
