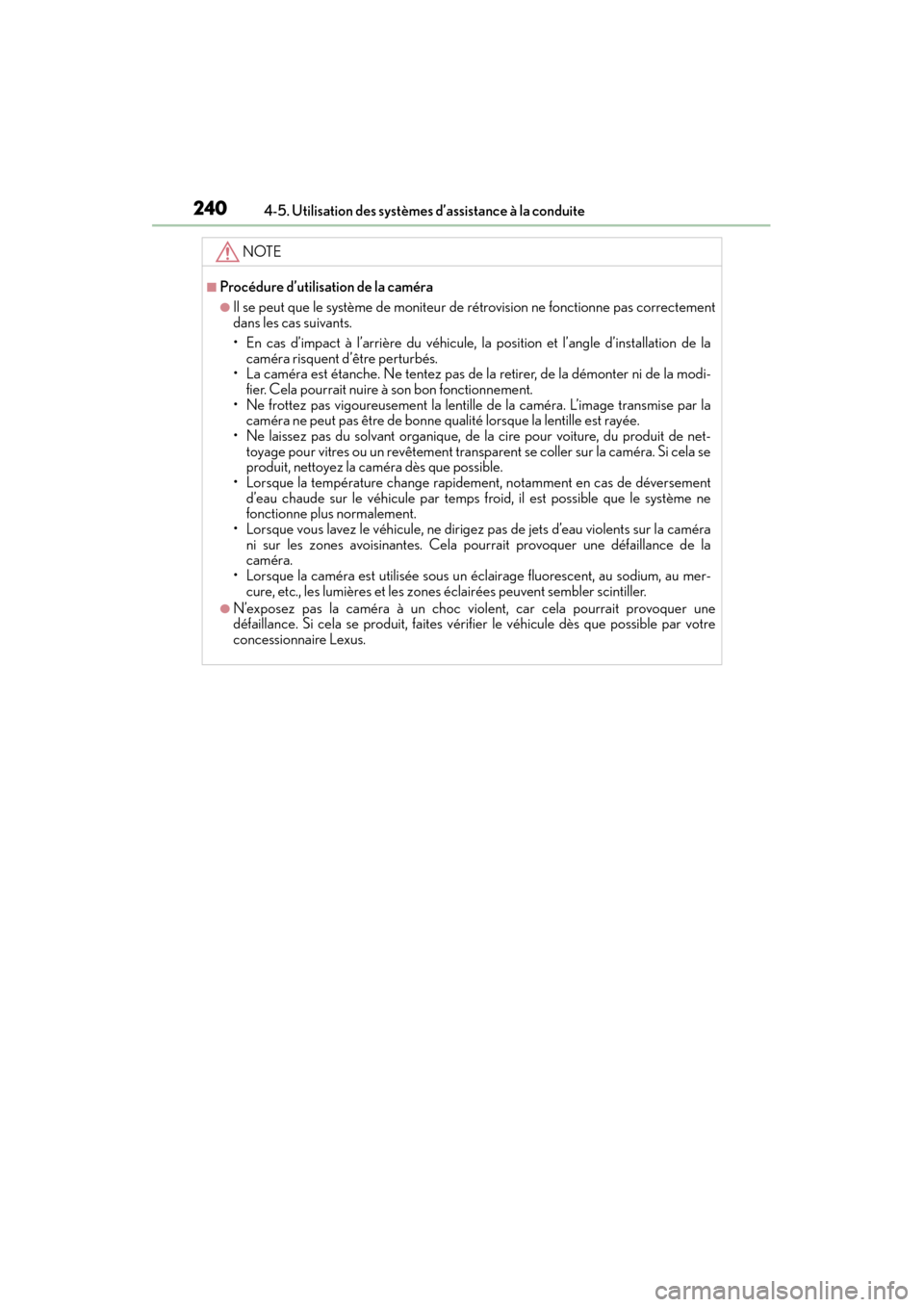

240
CT200h_OM_OM76101D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
NOTE
■Procédure d’utilisation de la caméra
●Il se peut que le système de moniteur de rétrovision ne fonctionne pas correctement
dans les cas suivants.
• En cas d’impact à l’arrière du véhicule, la position et l’angle d’installation de la
caméra risquent d’être perturbés.
• La caméra est étanche. Ne tentez pas de la retirer, de la démonter ni de la modi- fier. Cela pourrait nuire à son bon fonctionnement.
• Ne frottez pas vigoureusement la lentille de la caméra. L’image transmise par la
caméra ne peut pas être de bonne qualité lorsque la lentille est rayée.
• Ne laissez pas du solvant organique, de la cire pour voiture, du produit de net- toyage pour vitres ou un revêtement transparent se coller sur la caméra. Si cela se
produit, nettoyez la caméra dès que possible.
• Lorsque la température change rapidement, notamment en cas de déversement d’eau chaude sur le véhicule par temps froid, il est possible que le système ne
fonctionne plus normalement.
• Lorsque vous lavez le véhicule, ne dirigez pas de jets d’eau violents sur la caméra ni sur les zones avoisinantes. Cela pourrait provoquer une défaillance de la
caméra.
• Lorsque la caméra est utilisée sous un éclairage fluorescent, au sodium, au mer- cure, etc., les lumières et les zones éclairées peuvent sembler scintiller.
●N’exposez pas la caméra à un choc violent, car cela pourrait provoquer une
défaillance. Si cela se produit, faites véri fier le véhicule dès que possible par votre
concessionnaire Lexus.

241
CT200h_OM_OM76101D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
Moniteur du système d’aide au stationnement Lexus∗
L’image arrière s’affiche lorsque la
position de changement de vitesse est
R et que le contacteur d’alimentation
est en mode ON.
Le système de moniteur du système
d’aide au stationnement est désactivé
lorsque la position de changement de
vitesse est autre que R.
∗ : Si le véhicule en est doté
Le moniteur du système d’aide au stationnement aide le conducteur en affi-
chant une image de la zone à l’arrière du véhicule pendant la marche arrière,
par exemple lorsque vous garez le véhicule.
Si votre véhicule est doté d’un système de navigation, reportez-vous au
“SYSTÈME DE NAVIGATION MANUEL DU PROPRIÉTAIRE”.
Les illustrations d’écran utilisées dans
ce texte ne servent qu’à des fins
d’exemple et peuvent différer des images réellement affichées à l’écran.

242
CT200h_OM_OM76101D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
■Affichage
L’écran du moniteur du système
d’aide au stationnement s’affiche si
la position de changement de
vitesse est R et que le contacteur
d’alimentation est en mode ON.
Affichage du système intuitif
d’aide au stationnement (si le
véhicule en est doté)
Si un obstacle est détecté alors que le système intuitif d’aide au stationnement est
activé, une image s’affiche dans le coin supérieur droit de l’écran.
■Utilisation du système
Utilisez l’un des modes suivants.
●Mode d’affichage des lignes de braquage estimé ( →P. 2 4 4 )
Les lignes de braquage estimé
sont affichées et se déplacent
selon la manœuvre du volant.
Utilisation du moniteur du systèm e d’aide au stationnement Lexus
A

CT200h_OM_OM76101D_(D)

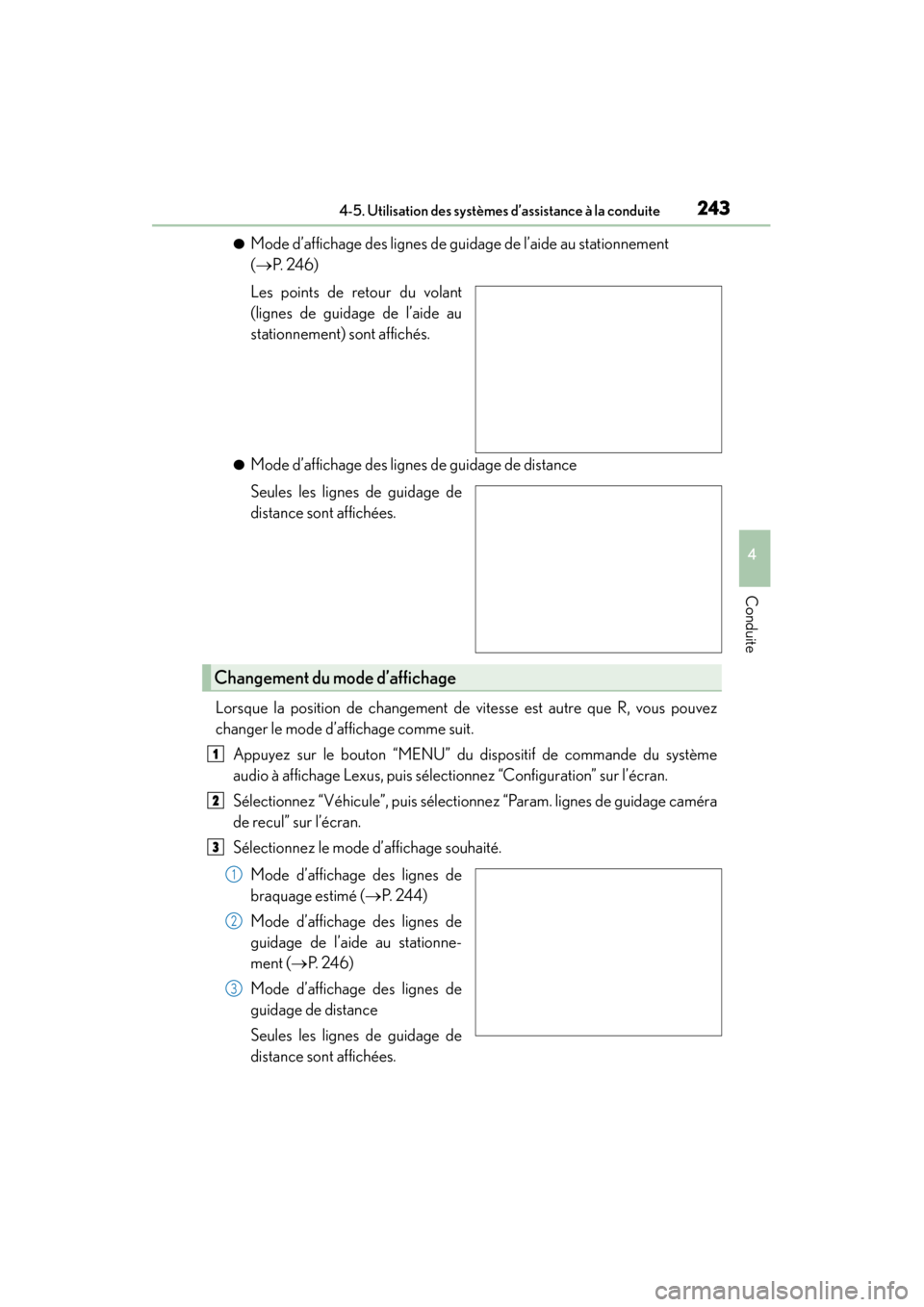

2434-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
●Mode d’affichage des lignes de guidage de l’aide au stationnement
(→ P. 2 4 6 )
Les points de retour du volant
(lignes de guidage de l’aide au
stationnement) sont affichés.
●Mode d’affichage des lignes de guidage de distance
Seules les lignes de guidage de
distance sont affichées.
Lorsque la position de changement de vitesse est autre que R, vous pouvez
changer le mode d’affichage comme suit. Appuyez sur le bouton “MENU” du dispositif de commande du système
audio à affichage Lexus, puis sélectionnez “Configuration” sur l’écran.
Sélectionnez “Véhicule”, puis sélectionnez “Param. lignes de guidage caméra
de recul” sur l’écran.
Sélectionnez le mode d’affichage souhaité.
Mode d’affichage des lignes de
braquage estimé ( →P. 2 4 4 )
Mode d’affichage des lignes de
guidage de l’aide au stationne-
ment ( →P. 2 4 6 )
Mode d’affichage des lignes de
guidage de distance
Seules les lignes de guidage de
distance sont affichées.
Changement du mode d’affichage
1
2
3
1
2
3

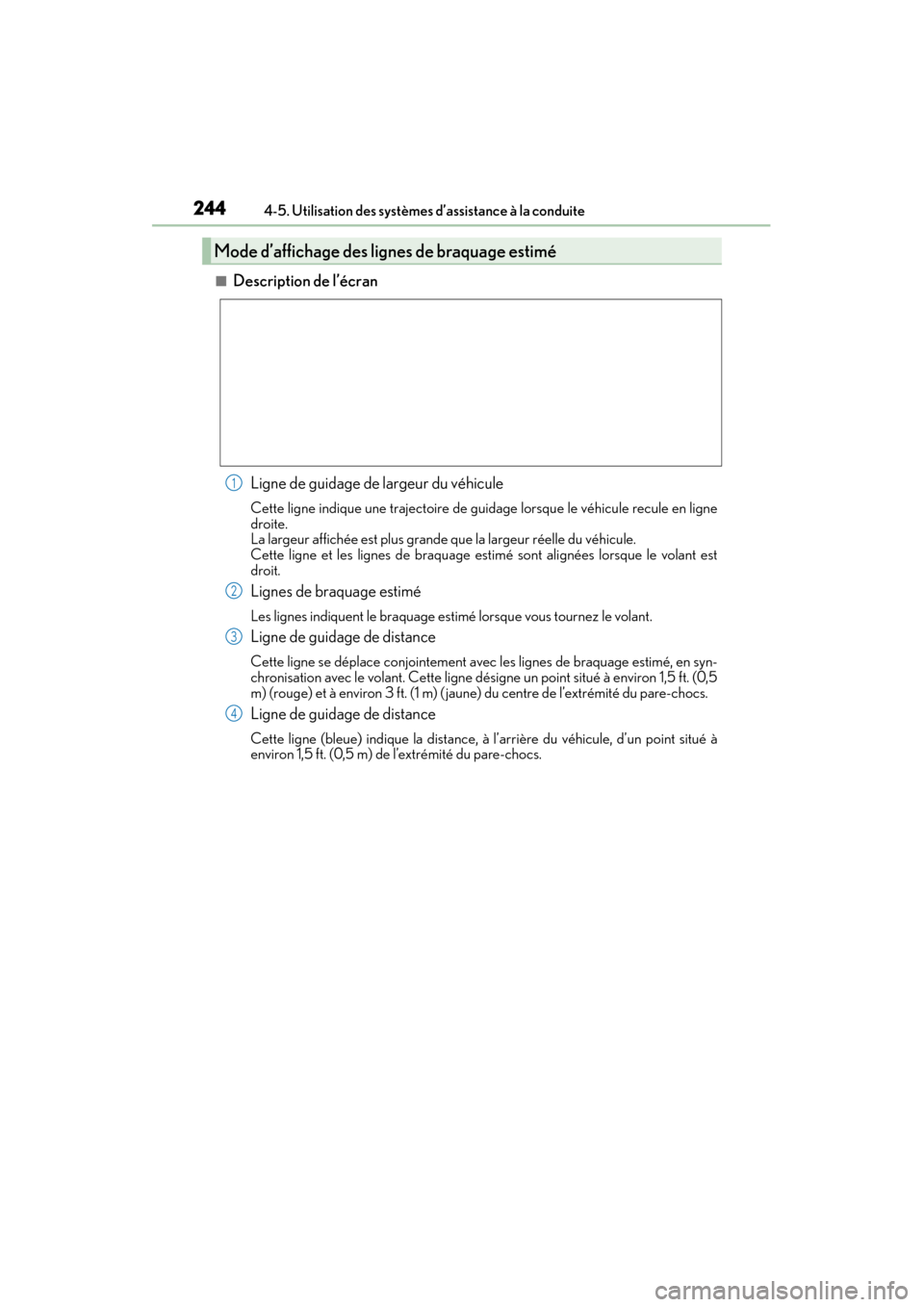

244
CT200h_OM_OM76101D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
■Description de l’écran
Ligne de guidage de largeur du véhicule
Cette ligne indique une trajectoire de guidage lorsque le véhicule recule en ligne
droite.
La largeur affichée est plus grande que la largeur réelle du véhicule.
Cette ligne et les lignes de braquage esti mé sont alignées lorsque le volant est
droit.
Lignes de braquage estimé
Les lignes indiquent le braquage estimé lorsque vous tournez le volant.
Ligne de guidage de distance
Cette ligne se déplace conjointement avec les lignes de braquage estimé, en syn-
chronisation avec le volant. Cette ligne désigne un point situé à environ 1,5 ft. (0,5
m) (rouge) et à environ 3 ft. (1 m) ( jaune) du centre de l’extrémité du pare-chocs.
Ligne de guidage de distance
Cette ligne (bleue) indique la distance, à l’arrière du véhicule, d’un point situé à
environ 1,5 ft. (0,5 m) de l’extrémité du pare-chocs.
Mode d’affichage des lignes de braquage estimé
1
2
3
4

CT200h_OM_OM76101D_(D)

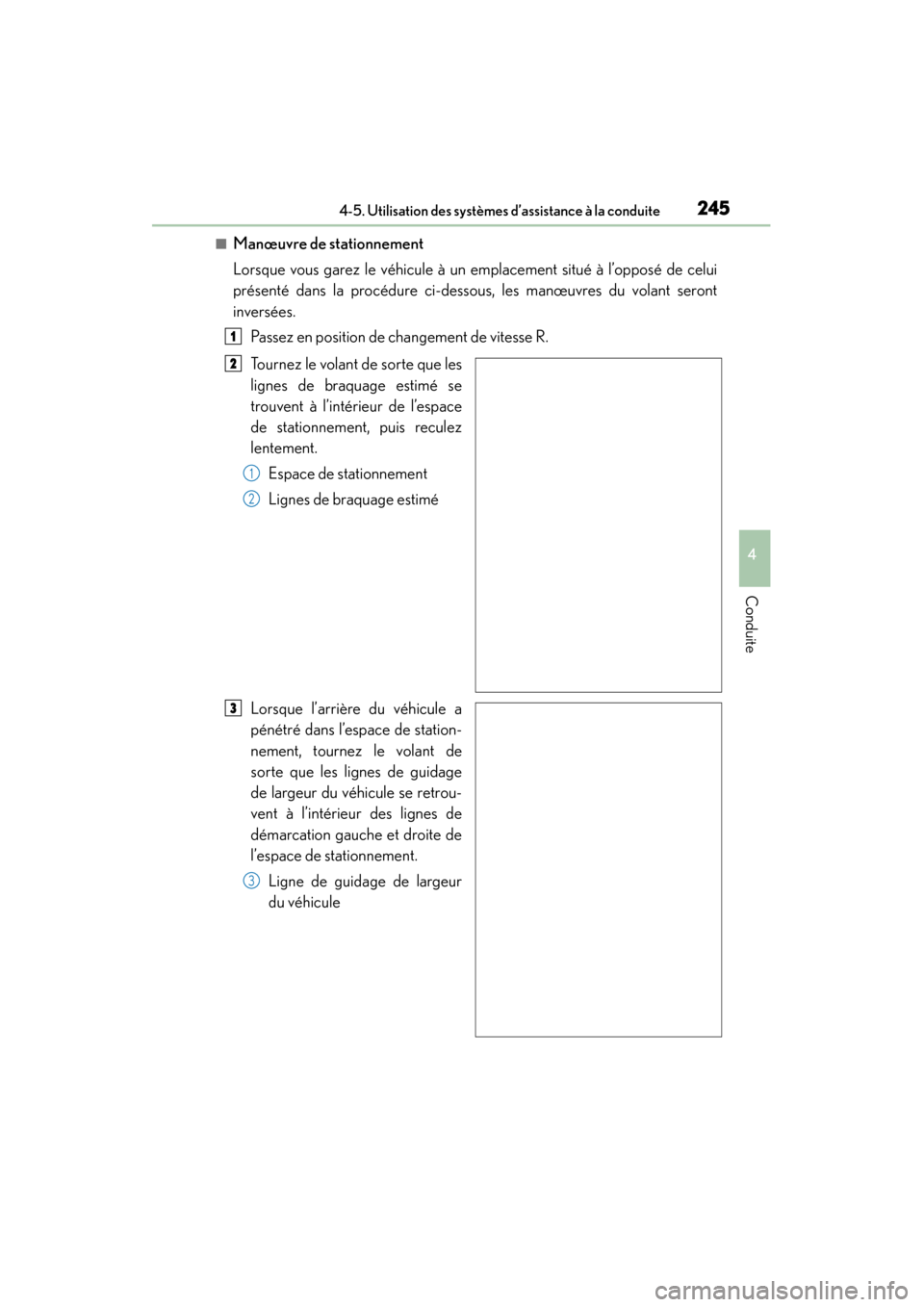

2454-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Manœuvre de stationnement
Lorsque vous garez le véhicule à un emplacement situé à l’opposé de celui
présenté dans la procédure ci-dessous, les manœuvres du volant seront
inversées.Passez en position de changement de vitesse R.
Tournez le volant de sorte que les
lignes de braquage estimé se
trouvent à l’intérieur de l’espace
de stationnement, puis reculez
lentement.
Espace de stationnement
Lignes de braquage estimé
Lorsque l’arrière du véhicule a
pénétré dans l’espace de station-
nement, tournez le volant de
sorte que les lignes de guidage
de largeur du véhicule se retrou-
vent à l’intérieur des lignes de
démarcation gauche et droite de
l’espace de stationnement. Ligne de guidage de largeur
du véhicule
1
2
1
2
3
3

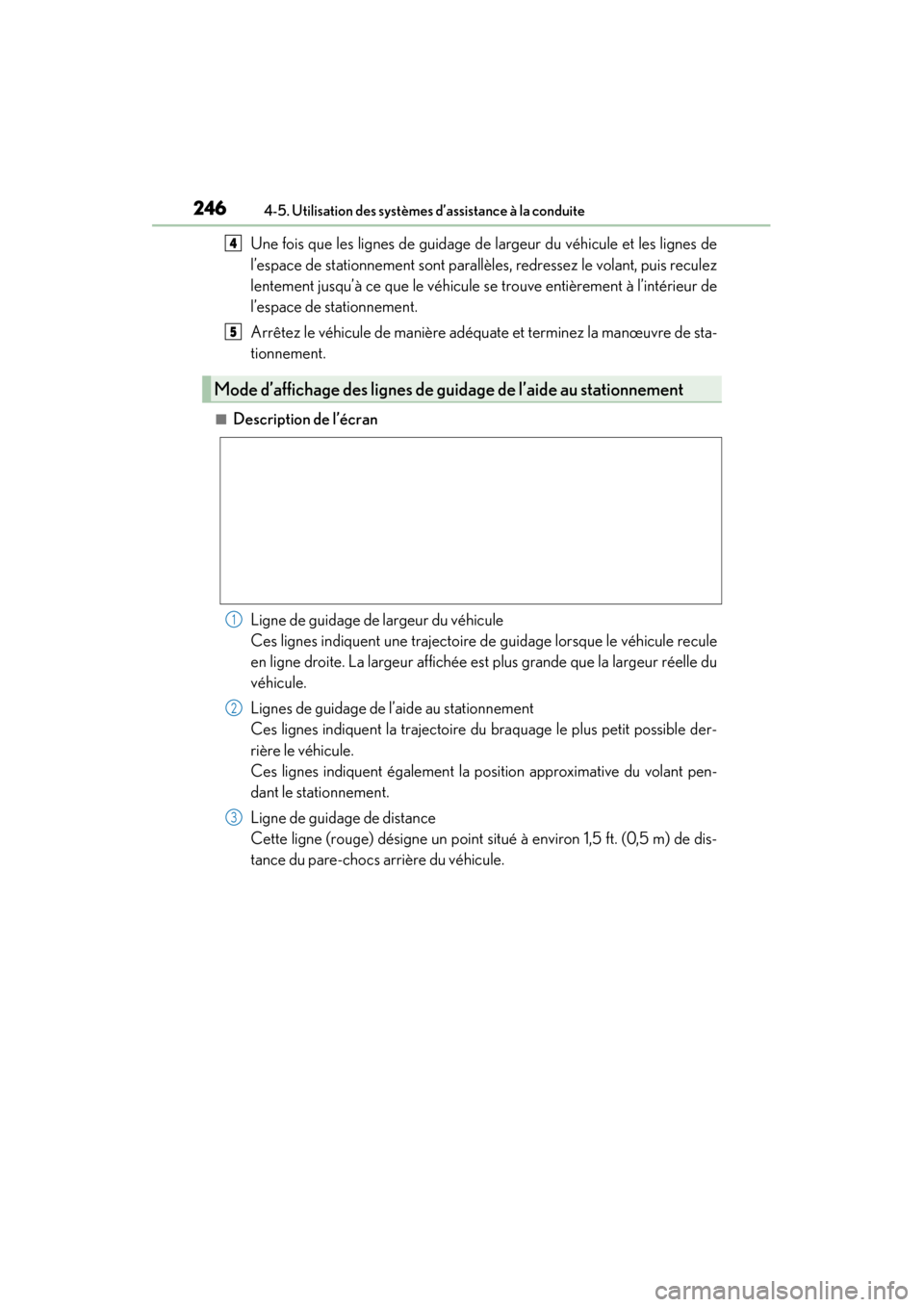

246
CT200h_OM_OM76101D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
Une fois que les lignes de guidage de largeur du véhicule et les lignes de
l’espace de stationnement sont parallèles, redressez le volant, puis reculez
lentement jusqu’à ce que le véhicule se trouve entièrement à l’intérieur de
l’espace de stationnement.
Arrêtez le véhicule de manière adéquate et terminez la manœuvre de sta-
tionnement.
■Description de l’écran
Ligne de guidage de largeur du véhicule
Ces lignes indiquent une trajectoire de guidage lorsque le véhicule recule
en ligne droite. La largeur affichée est plus grande que la largeur réelle du
véhicule.
Lignes de guidage de l’aide au stationnement
Ces lignes indiquent la trajectoire du braquage le plus petit possible der-
rière le véhicule.
Ces lignes indiquent également la position approximative du volant pen-
dant le stationnement.
Ligne de guidage de distance
Cette ligne (rouge) désigne un point situé à environ 1,5 ft. (0,5 m) de dis-
tance du pare-chocs arrière du véhicule.
Mode d’affichage des lignes de gu idage de l’aide au stationnement
4
5
1
2
3

CT200h_OM_OM76101D_(D)

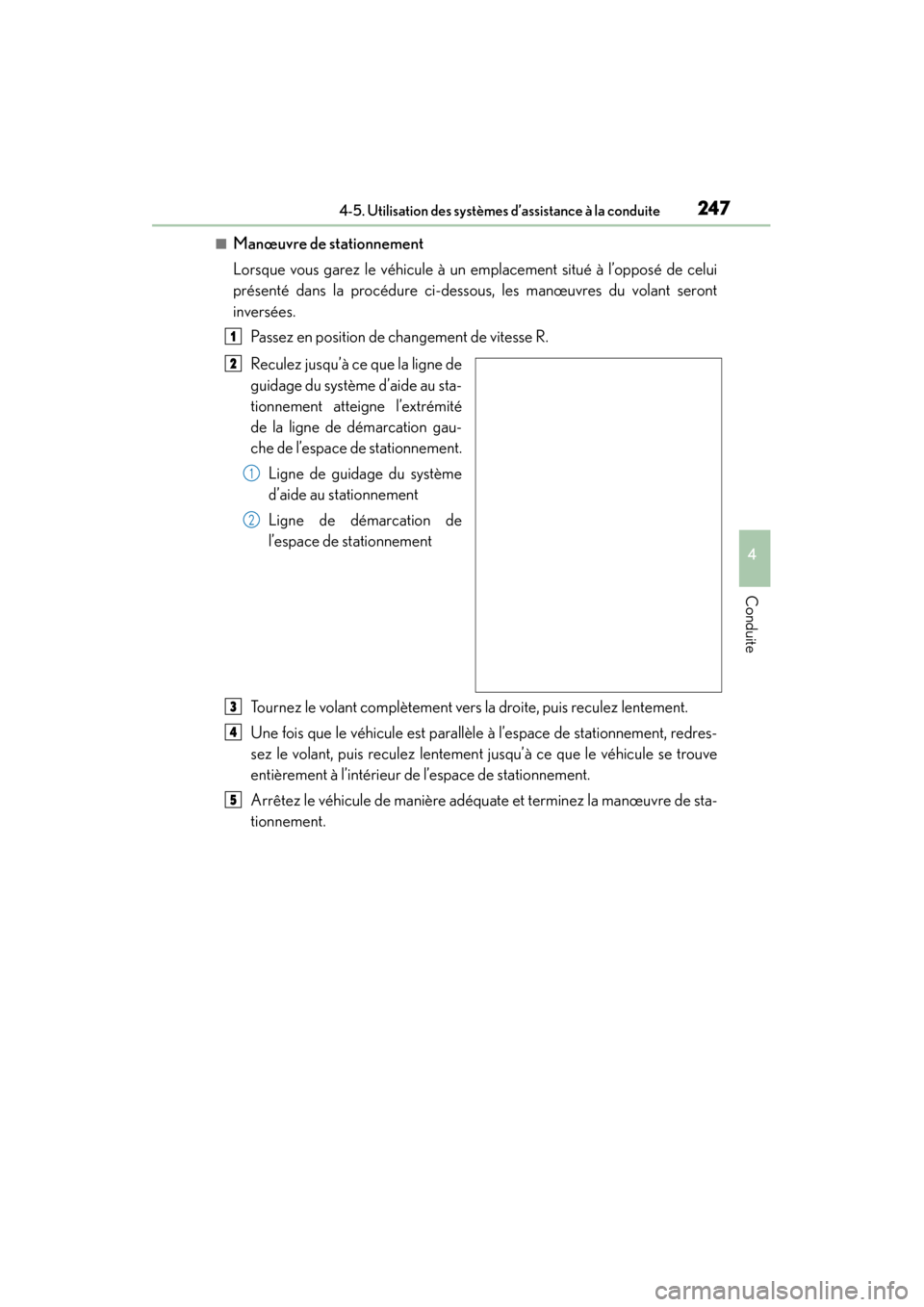

2474-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Manœuvre de stationnement
Lorsque vous garez le véhicule à un emplacement situé à l’opposé de celui
présenté dans la procédure ci-dessous, les manœuvres du volant seront
inversées.Passez en position de changement de vitesse R.
Reculez jusqu’à ce que la ligne de
guidage du système d’aide au sta-
tionnement atteigne l’extrémité
de la ligne de démarcation gau-
che de l’espace de stationnement.
Ligne de guidage du système
d’aide au stationnement
Ligne de démarcation de
l’espace de stationnement
Tournez le volant complètement vers la droite, puis reculez lentement.
Une fois que le véhicule est parallèle à l’espace de stationnement, redres-
sez le volant, puis reculez lentement jusqu’à ce que le véhicule se trouve
entièrement à l’intérieur de l’espace de stationnement.
Arrêtez le véhicule de manière adéquate et terminez la manœuvre de sta-
tionnement.
1
2
1
2
3
4
5
