2014 Lexus CT200h Manuel du propriétaire (in French)

528
CT200h_OM_OM76101D_(D)7-3. Opérations d’entretien à réaliser soi-même
Capot
Tirez le levier de déverrouillage du
capot.
Le capot se soulèvera légèrement.
Levez le levier du crochet auxiliaire
et soulevez le capot.
Maintenez le capot ouvert en insé-
rant l’extrémité de la tige de main-
tien à l’endroit prévu à cet effet.
Déverrouillez le mécanisme depuis l’intérieur du véhicule pour ouvrir le
capot.
1
2
3

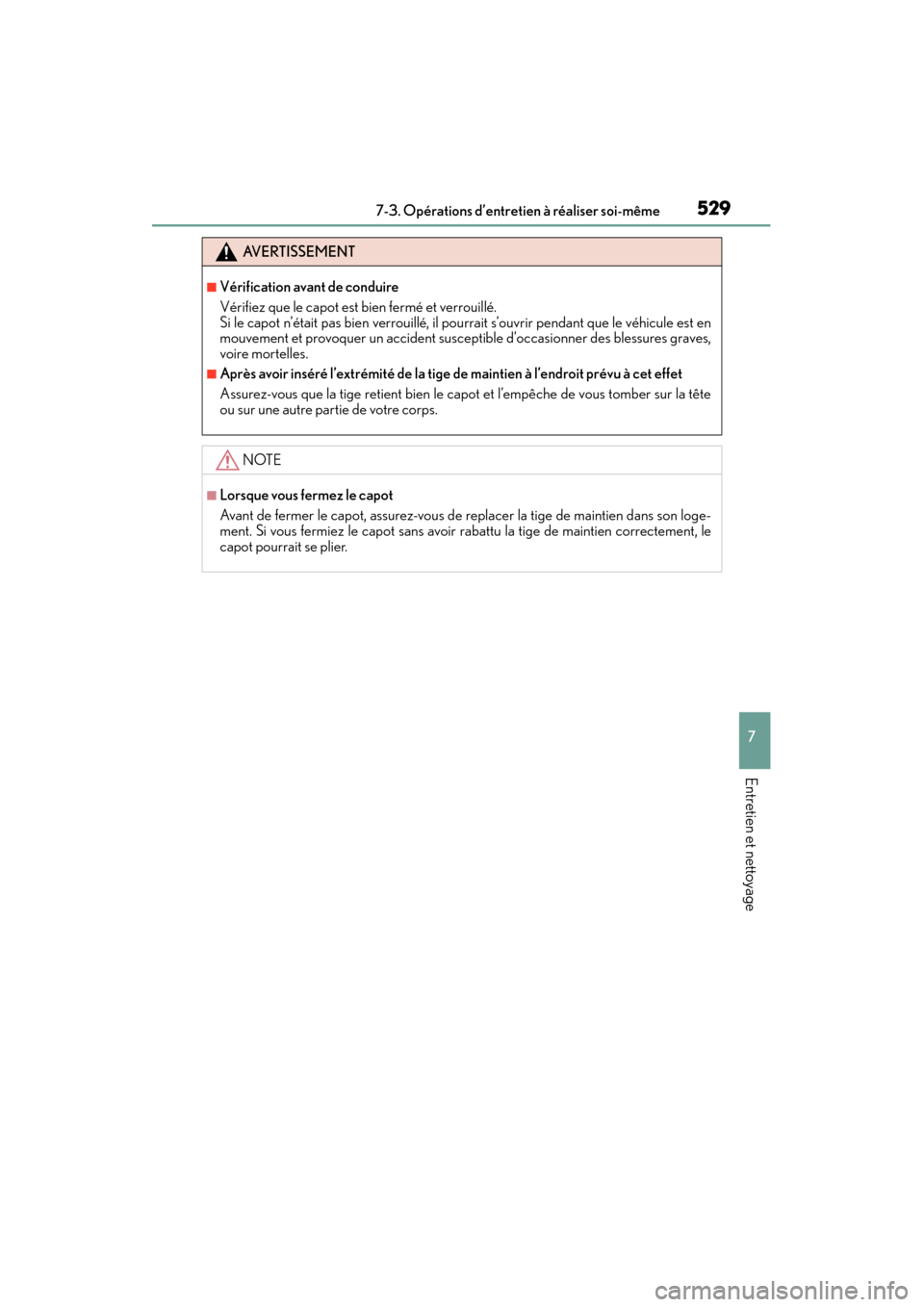

CT200h_OM_OM76101D_(D)
5297-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
AVERTISSEMENT
■Vérification avant de conduire
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot n’était pas bien verrouillé, il pourrait s’ouvrir pendant que le véhicule est en
mouvement et provoquer un accident susceptible d’occasionner des blessures graves,
voire mortelles.
■Après avoir inséré l’extrémité de la tige de maintien à l’endroit prévu à cet effet
Assurez-vous que la tige retient bien le capot et l’empêche de vous tomber sur la tête
ou sur une autre partie de votre corps.
NOTE
■Lorsque vous fermez le capot
Avant de fermer le capot, assurez-vous de replacer la tige de maintien dans son loge-
ment. Si vous fermiez le capot sans avoir rabattu la tige de maintien correctement, le
capot pourrait se plier.

530
CT200h_OM_OM76101D_(D)7-3. Opérations d’entretien à réaliser soi-même
Positionnement d’un cric rouleur
◆Av a n t
◆Arrière
Lorsque vous utilisez un cric rouleur, suivez les directives du manuel fourni
avec le cric et effectuez l’opération de façon sécuritaire.
Lorsque vous soulevez votre véhicule avec
un cric rouleur, placez ce dernier
correctement. Une position incorrecte du cric pourrait endommager votre
véhicule ou causer des blessures.

531
CT200h_OM_OM76101D_(D)7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Compartiment moteur
■Batterie de 12 volts
→
P. 5 4 2
Réservoir de liquide de
refroidissement du moteur
(→ P. 5 3 7 )
Jauge de niveau d’huile moteur (→ P. 5 3 3 )
Bouchon de remplissage
d’huile moteur ( →P. 5 3 3 )
Réservoir de liquide de
refroidissement de l’unité de
commande électrique ( →P. 5 3 7 ) Réservoir de liquide de frein
(→ P. 5 4 0 )
Boîte à fusibles ( →P. 565)
Radiateur ( →P. 5 3 9 )
Condenseur ( →P. 5 3 9 )
Ventilateurs de refroidissement
électriques
Réservoir du liquide de lave-glace (→ P. 5 4 1 )1
2
3
4
5
6
7
8
9
10

532
CT200h_OM_OM76101D_(D)7-3. Opérations d’entretien à réaliser soi-même
■Retrait du couvercle du compartiment moteur
■Installation des attaches
Poussez la partie centrale vers le
haut
Insérez
Appuyez
Couvercle du compartiment moteur
1
2
3
NOTE
■Après avoir installé le couvercle du compartiment moteur
Assurez-vous que le couvercle est solide ment fixé dans sa position d’origine.

CT200h_OM_OM76101D_(D)
5337-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Amenez le moteur à sa température de fonctionnement, puis coupez-le et véri-
fiez le niveau d’huile sur la jauge.
■Vérification de l’huile moteurGarez le véhicule sur un sol parfaitement horizontal. Après avoir réchauffé
le moteur, puis coupé le système hybride, attendez plus de 5 minutes pour
que l’huile se soit stabilisée dans le carter.
En tenant un chiffon à son extré-
mité, tirez la jauge d’huile.
Essuyez la jauge d’huile afin qu’elle soit propre.
Jauge d’huile plate : Réinsérez la jauge d’huile dans son logement jusqu’à
ce qu’elle soit bien en place.
Jauge d’huile non plate : Réinsé-
rez la jauge d’huile dans son loge-
ment jusqu’à ce qu’elle soit bien
en place, en orientant les parties
saillantes ( sur l’illustration)
vers le moteur.
Huile moteur
1
2
3
4
1

534
CT200h_OM_OM76101D_(D)7-3. Opérations d’entretien à réaliser soi-même
En tenant un chiffon à son extrémité, tirez la jauge d’huile et vérifiez le
niveau d’huile.
Bas
Normal
Excessif
La forme de la jauge d’huile pourrait être différente selon le type de véhicule ou de
moteur.
Essuyez la jauge d’huile et réinsérez-la dans son logement jusqu’à ce
qu’elle soit bien en place.
5
1
2
3
XJauge d’huile plateXJauge d’huile non plate
Côté servant à mesurer
6

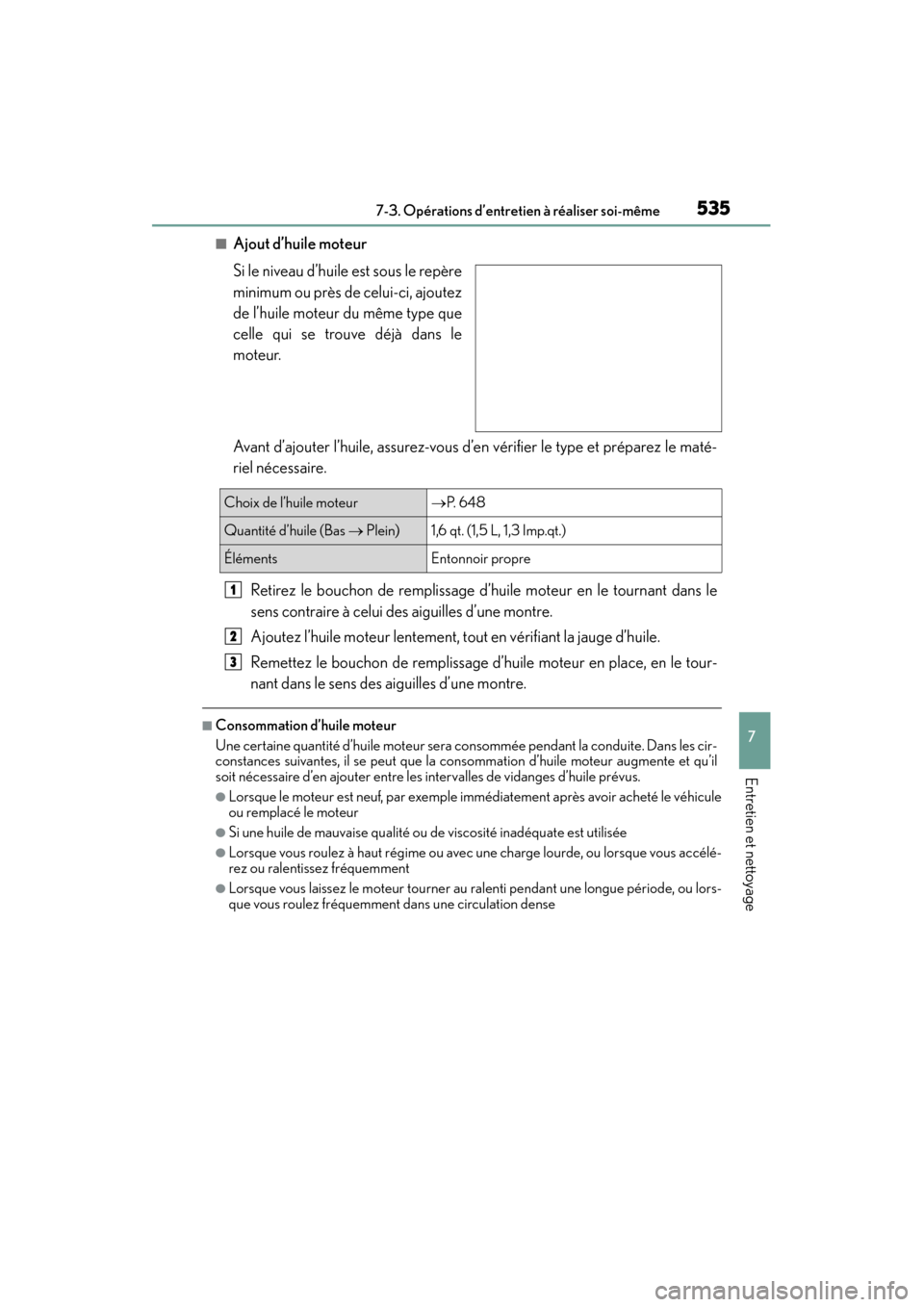

CT200h_OM_OM76101D_(D)
5357-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Ajout d’huile moteur
Si le niveau d’huile est sous le repère
minimum ou près de celui-ci, ajoutez
de l’huile moteur du même type que
celle qui se trouve déjà dans le
moteur.
Avant d’ajouter l’huile, assurez-vous d’en vérifier le type et préparez le maté-
riel nécessaire.Retirez le bouchon de remplissage d’huile moteur en le tournant dans le
sens contraire à celui des aiguilles d’une montre.
Ajoutez l’huile moteur lentement, tout en vérifiant la jauge d’huile.
Remettez le bouchon de remplissage d’huile moteur en place, en le tour-
nant dans le sens des aiguilles d’une montre.
■Consommation d’huile moteur
Une certaine quantité d’huile moteur sera consommée pendant la conduite. Dans les cir-
constances suivantes, il se peut que la consommation d’huile moteur augmente et qu’il
soit nécessaire d’en ajouter entre les intervalles de vidanges d’huile prévus.
●Lorsque le moteur est neuf, par exemple i mmédiatement après avoir acheté le véhicule
ou remplacé le moteur
●Si une huile de mauvaise qualité ou de viscosité inadéquate est utilisée
●Lorsque vous roulez à haut régime ou avec une charge lourde, ou lorsque vous accélé-
rez ou ralentissez fréquemment
●Lorsque vous laissez le moteur tourner au ra lenti pendant une longue période, ou lors-
que vous roulez fréquemment dans une circulation dense
Choix de l’huile moteur→ P. 6 4 8
Quantité d’huile (Bas → Plein)1,6 qt. (1,5 L, 1,3 Imp.qt.)
ÉlémentsEntonnoir propre
1
2
3
