2014 Lexus CT200h Manuel du propriétaire (in French)

576
CT200h_OM_OM76101D_(D)7-3. Opérations d’entretien à réaliser soi-même
Fixez la nouvelle ampoule.
Alignez les 3 languettes de l’ampoule
sur les orifices de l’assemblage, puis
insérez la pièce. Pour la fixer, tournez-la
dans le sens des aiguilles d’une montre.
Fixez le connecteur.
Après avoir installé le connecteur,
remuez délicatement la base de
l’ampoule pour vous assurer qu’elle n’est
pas desserrée, allumez les phares anti-
brouillards une fois, puis vérifiez visuel-
lement qu’aucune lumière ne filtre de
l’assemblage.
Réinstallez la doublure d’aile avec 2
vis, un boulon et une attache.
4
5
6

CT200h_OM_OM76101D_(D)
5777-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Clignotants avant (phares à halogène)Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
1
2

578
CT200h_OM_OM76101D_(D)7-3. Opérations d’entretien à réaliser soi-même
■Clignotants avant (phares à DEL)
XCôté gauche
Retirez le couvercle de l’unité de
commande électrique.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
1
2
3

CT200h_OM_OM76101D_(D)
5797-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
XCôté droit
Déplacez le dispositif d’ouverture du réservoir de liquide de lave-glace.
(→ P. 5 7 1 )
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
1
2
3

580
CT200h_OM_OM76101D_(D)7-3. Opérations d’entretien à réaliser soi-même
■Clignotants arrière
Ouvrez le hayon, retirez les cou-
vercles et les boulons, puis de
l’arrière du véhicule, retirez
l’ensemble d’éclairage en le tirant
directement vers l’arrière.
Utilisez un tournevis à tête plate
enveloppé dans du tissu.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
1
2
3

CT200h_OM_OM76101D_(D)
5817-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Feux de reculOuvrez le hayon et retirez le cou-
vercle.
Utilisez un tournevis à tête plate
enveloppé dans du tissu.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
1
2
3

582
CT200h_OM_OM76101D_(D)7-3. Opérations d’entretien à réaliser soi-même
■Remplacement des ampoules suivantes
Si l’une des lampes suivantes a brûlé, faites-la remplacer par votre conces-
sionnaire Lexus.
●Feux de croisement (de type DEL)
●Feux de stationnement et phares de jour
●Phares antibrouillards à DEL (si le véhicule en est doté)
●Feux de gabarit avant
●Clignotants latéraux
●Feux d’arrêt/feux arrière
●Feux de gabarit arrière
●Feu d’arrêt surélevé
●Éclairage de la plaque d’immatriculation
●Éclairage de seuil extérieur
■Après avoir remplacé les ampoules
■Ampoules DEL
Les feux de croisement (de type DEL), les fe
ux de stationnement, les feux de gabarit
avant, les phares de jour, les phares antibrouillards à DEL (si le véhicule en est doté), les
clignotants latéraux, les feux de gabarit arrière, les feux d’arrêt/feux arrière, le feu d’arrêt
surélevé et l’éclairage de la plaque d’immatriculation sont composés de plusieurs DEL.
Si une DEL grille, apportez votre véhicule chez votre concessionnaire Lexus pour faire
remplacer la lampe.
■Accumulation de condensation du côté intérieur de la lentille
L’accumulation temporaire de condensation du côté intérieur de la lentille de phare n’est
pas le signe d’une anomalie. Dans les cas suivants, contactez votre concessionnaire
Lexus pour plus d’informations :
●De grosses gouttes d’eau s’accumulent du côté intérieur de la lentille.
●De l’eau s’est accumulée à l’intérieur du phare.
■Lors du remplacement des ampoules
→P. 5 6 7
Après avoir retiré le couvercle de l’unité de
commande électrique, replacez le couvercle à
sa position d’origine à l’aide des attaches.
Poussez la partie centrale vers le haut
Insérez
Appuyez
1
2
3

CT200h_OM_OM76101D_(D)
5837-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

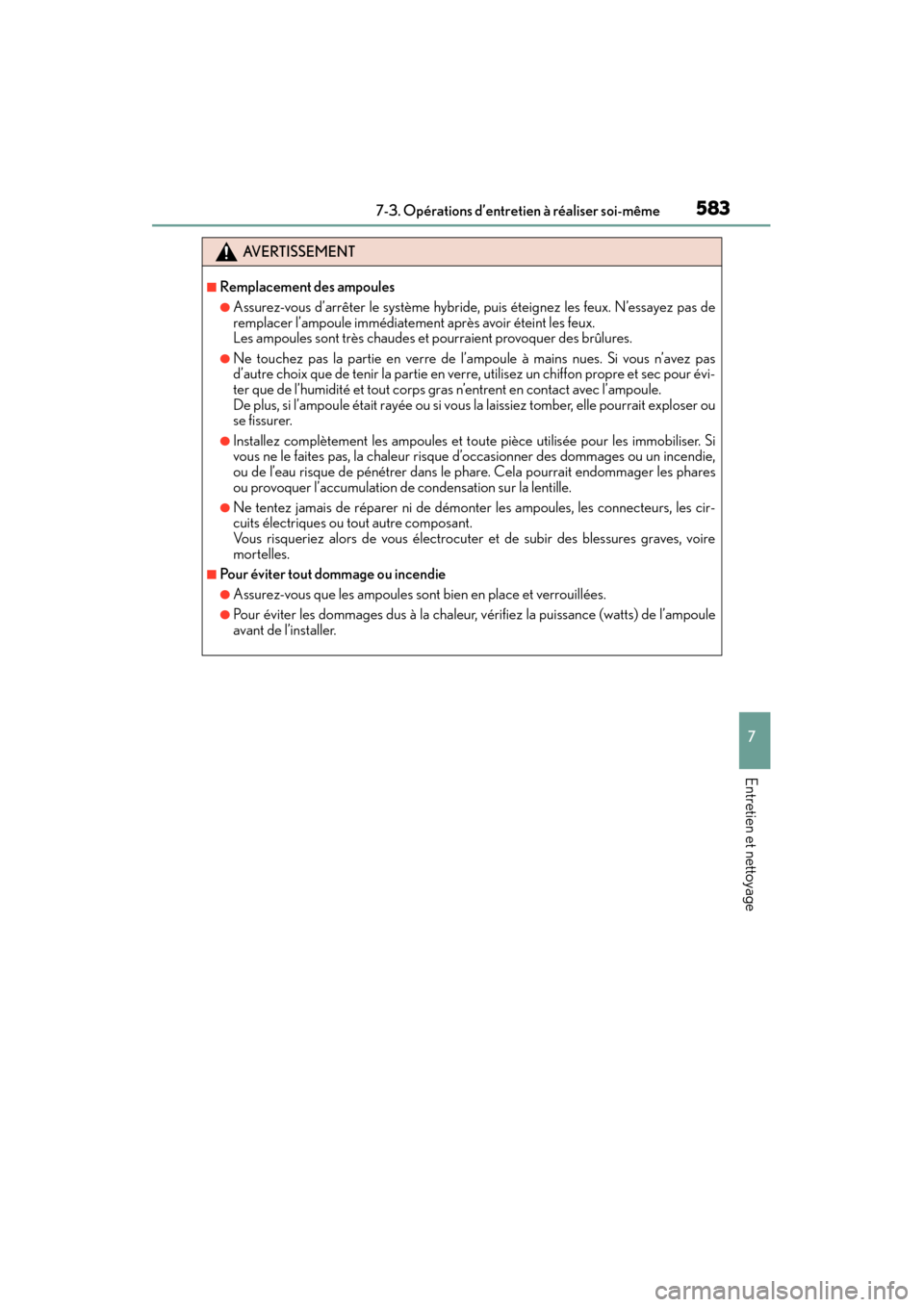

AVERTISSEMENT
■Remplacement des ampoules
●Assurez-vous d’arrêter le système hybride, puis éteignez les feux. N’essayez pas de
remplacer l’ampoule immédiatement après avoir éteint les feux.
Les ampoules sont très chaudes et pourraient provoquer des brûlures.
●Ne touchez pas la partie en verre de l’ampoule à mains nues. Si vous n’avez pas
d’autre choix que de tenir la partie en verre, utilisez un chiffon propre et sec pour évi-
ter que de l’humidité et tout corps gras n’entrent en contact avec l’ampoule.
De plus, si l’ampoule était rayée ou si vous la laissiez tomber, elle pourrait exploser ou
se fissurer.
●Installez complètement les ampoules et toute pièce utilisée pour les immobiliser. Si
vous ne le faites pas, la chaleur risque d’occasionner des dommages ou un incendie,
ou de l’eau risque de pénétrer dans le phare. Cela pourrait endommager les phares
ou provoquer l’accumulation de condensation sur la lentille.
●Ne tentez jamais de réparer ni de démo nter les ampoules, les connecteurs, les cir-
cuits électriques ou tout autre composant.
Vous risqueriez alors de vous électrocuter et de subir des blessures graves, voire
mortelles.
■Pour éviter tout dommage ou incendie
●Assurez-vous que les ampoules sont bien en place et verrouillées.
●Pour éviter les dommages dus à la chaleur, vérifiez la puissance (watts) de l’ampoule
avant de l’installer.
