2014 Lexus CT200h Instrukcja Obsługi (in Polish)

577
9-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.)...578
Informacje dotyczàce paliwa...587
9-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie
ustawieƒ................................589
9-3. Kalibracja
Funkcje wymagajàce
kalibracji ...............................599
9Informacje techniczne

*1: Samochód nieobcià˝ony
*2: Wersje z oponami 16- i 17-calowymi
*3: Wersje z oponami 15-calowymi
Numer identyfikacyjny pojazdu (VIN)
Numer identyfikacyjny pojazdu (VIN) stanowi legalne oznaczenie po-
jazdu. Jest to podstawowy numer identyfikacyjny samochodu, wyma-
gany przy jego rejestracji.
Numer identyfikacyjny pojazdu
umieszczony jest w górnej lewej
cz´Êci deski rozdzielczej.
5789-1. Dane techniczne
Dane techniczne i serwisowe (paliwo, poziom oleju itp.)
Wymiary i obcià˝enia
4350 mm D∏ugoÊç ca∏kowita
1765 mm SzerokoÊç ca∏kowita
2600 mm Rozstaw osi
1525 mm*
2
1535 mm*3
1520 mm*2
1530 mm*3
Przednich
Tylnych Rozstaw kó∏
1020 kG*
2
1060 kG*3
980 kG Przedniej
Tylnej Dopuszczalny nacisk osi1455 mm*
2
1445 mm*3WysokoÊç ca∏kowita*1
1845 kg*2
1790 kg*3Dopuszczalna masa ca∏kowita
Identyfikacja samochodu

Numer identyfikacyjny pojazdu
podany jest równie˝ na naklejce
fabrycznej.
Numer ten wybity jest równie˝
pod przednim prawym fotelem.
Numer silnika
Numer silnika wybity jest na bloku
silnikowym w miejscu pokaza-
nym poni˝ej.
9-1. Dane techniczne579
9
Informacje techniczne
Silnik
Model 2ZR-FXE
Typ4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
iskrowym
Ârednica i skok t∏oka 80,5 x 88,3 mm
PojemnoÊç 1798 cm
3
Luzy zaworowe (zimny silnik) Automatyczna regulacja

*: Obj´toÊç oleju jest przybli˝onà wartoÊcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu silnika i wy∏à-
czeniu hybrydowego uk∏adu nap´dowego, i odczekaniu ponad 5 minut.
5809-1. Dane techniczne

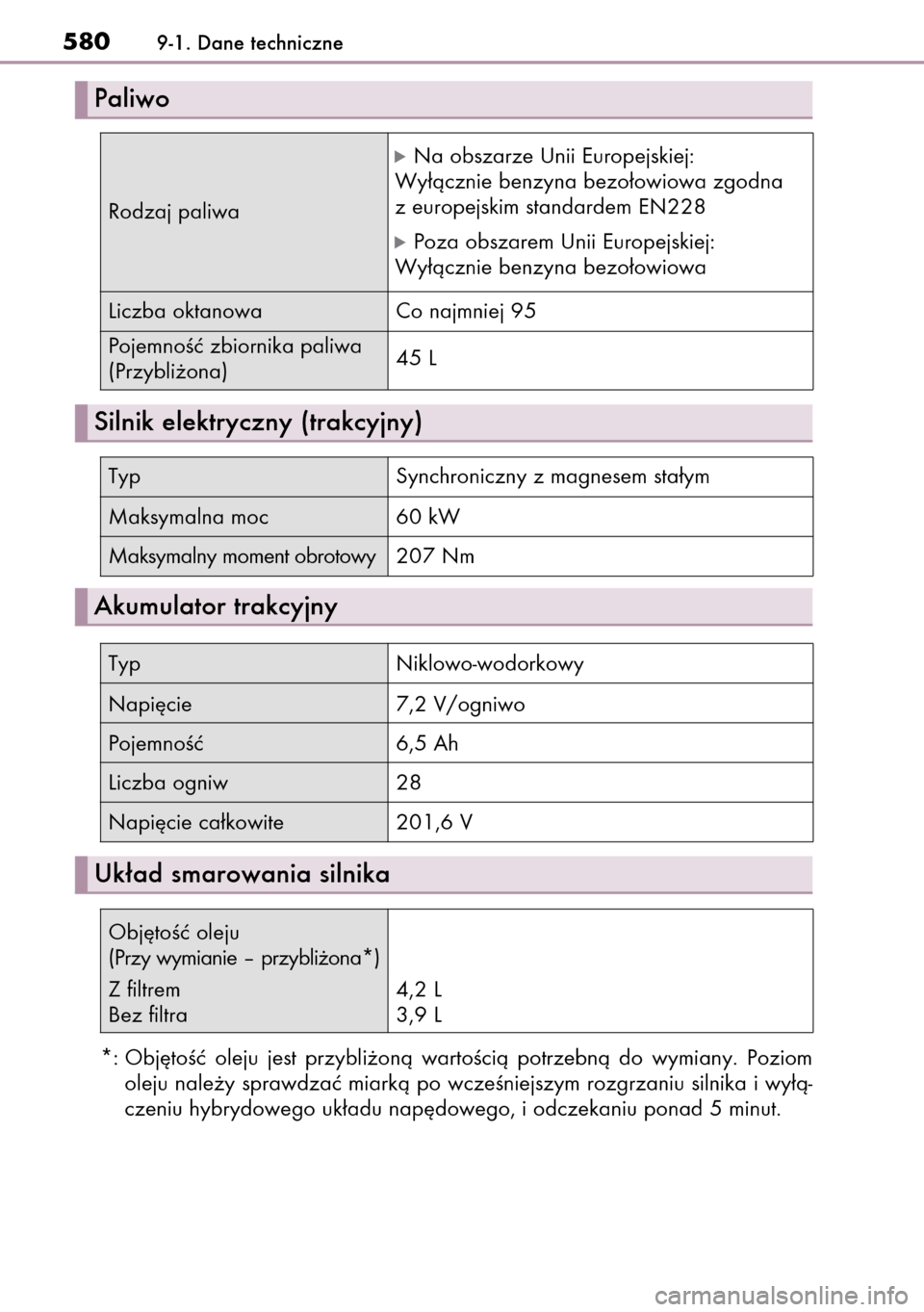

Paliwo
Silnik elektryczny (trakcyjny)
Akumulator trakcyjny
Uk∏ad smarowania silnika
Liczba oktanowa Co najmniej 95
PojemnoÊç zbiornika paliwa
(Przybli˝ona)45 L Rodzaj paliwa
óNa obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgodna
z europejskim standardem EN228
óPoza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Typ Synchroniczny z magnesem sta∏ym
Maksymalna moc 60 kW
Maksymalny moment obrotowy207 Nm
Typ Niklowo-wodorkowy
Napi´cie 7,2 V/ogniwo
PojemnoÊç 6,5 Ah
Liczba ogniw 28
Napi´cie ca∏kowite 201,6 V
Obj´toÊç oleju
(Przy wymianie – przybli˝ona*)
Z filtrem 4,2 L
Bez filtra 3,9 L

Dobór oleju silnikowego
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genuine
Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci oleju
silnikowego innej marki.
Gatunek oleju:
0W-20, 5W-20, 5W-30 i 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub olej wielosezonowy API ze
specyfikacjà SL „Energy-Conserving”, SM „Energy-Conserving”,
SN „Resource-Conserving” lub olej wielosezonowy z certyfikatem ILSAC
lub
15W-40 i 20W-50
Olej wielosezonowy API SL, SM lub SN
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci
SAE 0W-20, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
Je˝eli olej SAE 0W-20 nie jest
dost´pny, mo˝na zastosowaç
olej SAE 5W-30. Jednak podczas
kolejnej wymiany oleju powi-
nien zostaç zastàpiony olejem
SAE 0W-20.
W przypadku u˝ycia oleju silniko-
wego o lepkoÊci SAE 10W-30
lub wy˝szej przy bardzo niskich
temperaturach otoczenia mogà
wystàpiç trudnoÊci z rozruchem
silnika, dlatego zalecany jest olej
o lepkoÊci SAE 0W-20, 5W-20
lub 5W-30.
LepkoÊç oleju (0W-20 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W okreÊla cech´ oleju determinujàcà ∏atwoÊç
niskotemperaturowego rozruchu silnika. Olej z ni˝szym oznaczeniem
liczbowym przed literà W zapewnia lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20 odnosi si´ do lepkoÊci wysokotempe-
raturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje wi´k-
szà stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest odpowiedni
do jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià˝eniem.
9-1. Dane techniczne581
9
Informacje techniczne
Przewidywany zakres temperatur otoczenia
w okresie do nast´pnej wymiany oleju.Preferowana

Oznakowania na opakowaniach olejów silnikowych:
Na opakowaniach niektórych olejów silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych znaków API, pomagajàc wybraç odpo-
wiedni produkt.
Symbol klasy jakoÊci wed∏ug API
Górna cz´Êç: Napis „API SERVICE
SN” Êwiadczy o oznaczeniu klasy
jakoÊci wed∏ug Amerykaƒskiego
Instytutu Nafty (API).
Ârodkowa cz´Êç: Napis „SAE
0W-20” oznacza klas´ lepkoÊci
wed∏ug SAE.
Dolna cz´Êç: Napis „Resource
Conserving” oznacza, ˝e olej ma
w∏aÊciwoÊci obni˝ajàce zu˝ycie
paliwa i niezagra˝ajàce Êrodo-
wisku naturalnemu.
Znak certyfikatu ILSAC
Znak certyfikatu Mi´dzynarodowego Komitetu Normowania i Atestacji
Ârodków Smarnych (ILSAC) znajduje si´ na przedniej stronie pojemnika
z olejem.
5829-1. Dane techniczne
Uk∏ad ch∏odzenia silnika
PojemnoÊçSilnik
spalinowy
óBez wymiennika ciep∏a w uk∏adzie wydechowym
6,5 L
óZ wymiennikiem ciep∏a w uk∏adzie wydechowym
6,9 L
Sterownik
mocy2,1 L
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów
organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà.

*: Podana obj´toÊç p∏ynu s∏u˝y jedynie celom informacyjnym.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Lexusa lub innego specjalistycznego warsztatu.
9-1. Dane techniczne583
9
Informacje techniczne
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
Producent DENSO SC20HR11
Odst´p elektrod 1,1 mm
Instalacja elektryczna
Hybrydowa przek∏adnia nap´dowa
P∏yn do hybrydowej przek∏adni nap´dowej
Zastosowanie do przek∏adni nap´dowej innego Êrodka ni˝ oryginalny p∏yn
„Toyota Genuine ATF WS” mo˝e spowodowaç obni˝enie sprawnoÊci zmiany
prze∏o˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà wibracje,
a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia przek∏adni
nap´dowej.
Akumulator 12-woltowy
Napi´cie na zaciskach bez
obcià˝enia przy 20°C:12,5 V lub wi´cej. Ca∏kowicie na∏adowany
11,0 – 12,4 V. Cz´Êciowo na∏adowany
10,9 V lub mniej. Roz∏adowany
(Napi´cie mierzone po up∏ywie 20 minut
od wy∏àczenia hybrydowego uk∏adu
nap´dowego i wszystkich Êwiate∏)
Pràd ∏adowania
óz akumulatorem S46B24R
4,2 A (maks.)
óz akumulatorem S34B20R
3,5 A (maks.)
Obj´toÊç p∏ynu*
3,4 L
Rodzaj p∏ynu
Toyota Genuine ATF WS

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 196 N przy
pracujàcym hybrydowym uk∏adzie nap´dowym.
*
2: Skok peda∏u hamulca postojowego naciÊni´tego si∏à 300 N.
5849-1. Dane techniczne

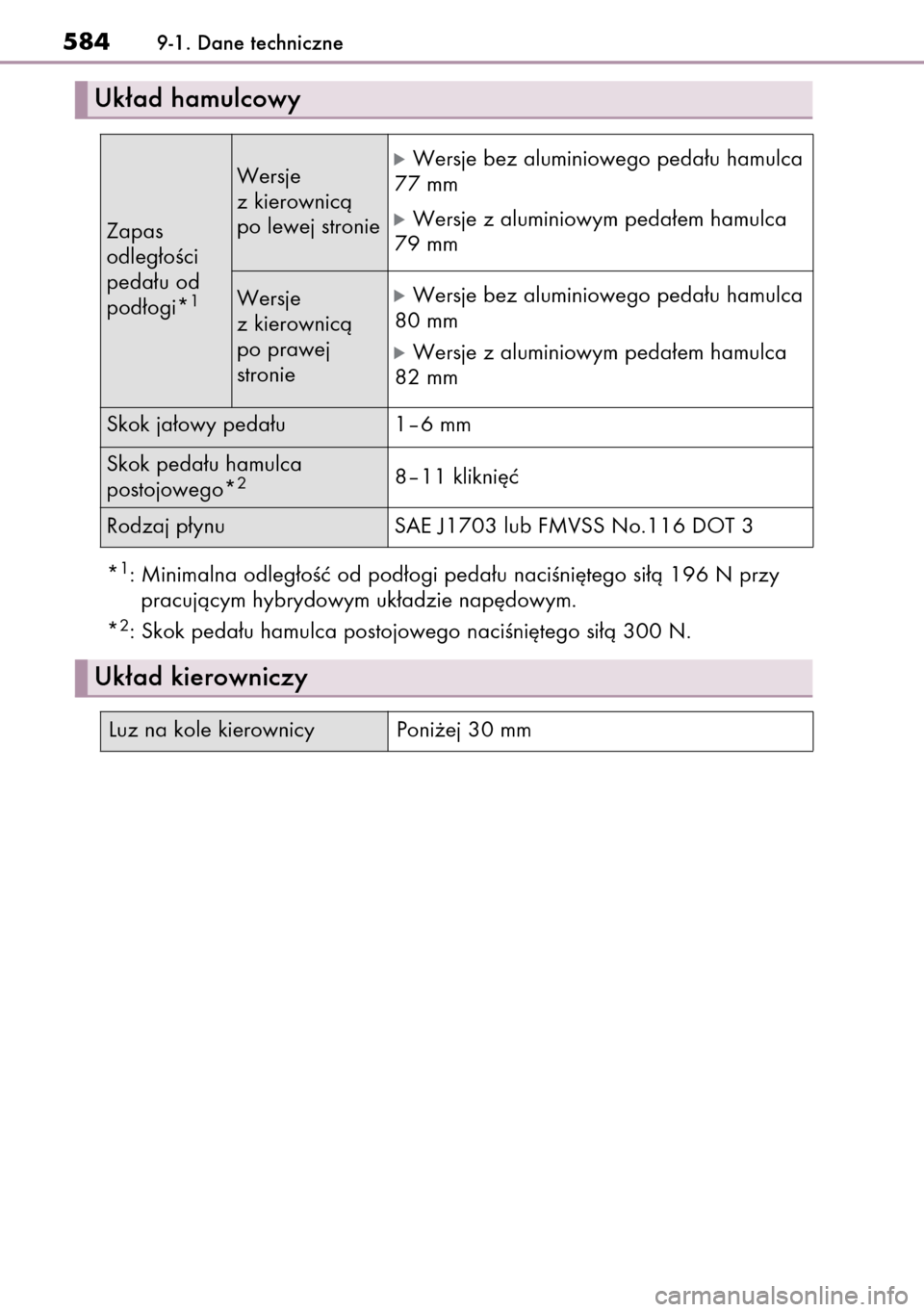

Uk∏ad hamulcowy
Uk∏ad kierowniczy
Zapas
odleg∏oÊci
peda∏u od
pod∏ogi*
1
óWersje bez aluminiowego peda∏u hamulca
77 mm
óWersje z aluminiowym peda∏em hamulca
79 mm Wersje
z kierownicà
po lewej stronie
óWersje bez aluminiowego peda∏u hamulca
80 mm
óWersje z aluminiowym peda∏em hamulca
82 mm Wersje
z kierownicà
po prawej
stronie
1–6 mm Skok ja∏owy peda∏u
SAE J1703 lub FMVSS No.116 DOT 3 Rodzaj p∏ynu
Poni˝ej 30 mm Luz na kole kierownicy8–11 klikni´ç Skok peda∏u hamulca
postojowego*
2
