2014 Lexus CT200h Instrukcja Obsługi (in Polish)

Odg∏osy i wibracje charakterystyczne dla samochodu z hybrydowym uk∏adem
nap´dowym
W stanie gotowoÊci do jazdy, gdy Êwieci si´ lampka kontrolna „READY”, samochód
mo˝e nie emitowaç ˝adnych odg∏osów pracy silnika, jak równie˝ mogà nie byç
odczuwalne jakiekolwiek wibracje. Ze wzgl´dów bezpieczeƒstwa, po zaparkowaniu
samochodu, nale˝y zawsze uruchomiç hamulec postojowy i wybraç po∏o˝enie
P przek∏adni nap´dowej.
Pracy hybrydowego uk∏adu nap´dowego mogà towarzyszyç charakterystyczne
odg∏osy i wibracje, które nie sà objawem jakiejkolwiek usterki.
Od strony komory silnikowej mo˝e dobiegaç odg∏os pracy silnika elektrycznego.
Uruchamianiu i zatrzymywaniu hybrydowego uk∏adu nap´dowego mo˝e
towarzyszyç charakterystyczny odg∏os dobiegajàcy od strony umieszczonego
za tylnym fotelem samochodu akumulatora trakcyjnego.
Uruchamianiu i zatrzymywaniu hybrydowego uk∏adu nap´dowego mo˝e
towarzyszyç odg∏os pracy przekaêników elektrycznych dobiegajàcy od strony
umieszczonego za tylnym fotelem samochodu akumulatora trakcyjnego.
Uruchamianiu i zatrzymywaniu silnika spalinowego, jeêdzie z ma∏à pr´dkoÊcià,
a tak˝e pracy na biegu ja∏owym mo˝e towarzyszyç charakterystyczny odg∏os,
dobiegajàcy od strony przek∏adni nap´dowej.
Podczas gwa∏townego przyspieszania mo˝e rozlegaç si´ odg∏os pracy silnika.
Podczas hamowania, kiedy wciÊni´ty jest peda∏ hamulca zasadniczego lub
zwolniony jest peda∏ przyspieszenia, mo˝e rozlegaç si´ charakterystyczny
odg∏os, towarzyszàcy procesowi odzyskiwania energii hamowania.
Podczas naciskania peda∏u hamulca zasadniczego mogà byç s∏yszalne
dêwi´ki jego pracy lub pracy silnika elektrycznego.
Przy uruchamianiu i zatrzymywaniu silnika spalinowego mogà byç odczu-
walne wibracje.
Od strony wlotów powietrza w dolnej cz´Êci lewego tylnego fotela mo˝e do-
biegaç odg∏os pracy wentylatora ch∏odzàcego.
Obs∏uga techniczna, naprawy, recykling i z∏omowanie
W kwestiach dotyczàcych obs∏ugi technicznej, naprawy, recyklingu bàdê
z∏omowania tego samochodu nale˝y kontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Lexusa lub innym specjalistycznym warsztatem. Nie wolno samodzielnie
dokonywaç z∏omowania tego samochodu.
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych ustawieƒ (np. sygnalizowanie jazdy z nap´dem
elektrycznym za pomocà lampki kontrolnej).
(Funkcje podlegajàce zmianie ustawieƒ
S. 589)
1-2. Hybrydowy uk∏ad nap´dowy73
1
Dla bezpieczeƒstwa i ochrony

Etykieta ostrzegawcza
Akumulator trakcyjny
Z∏àcze serwisowe
Spr´˝arka uk∏adu klimatyzacjiPrzewody wysokiego napi´cia
(pomaraƒczowe)
Sterownik mocy
Silnik elektryczny (trakcyjny)
741-2. Hybrydowy uk∏ad nap´dowy
Jest to tylko przyk∏adowa ilustracja, która mo˝e si´ nieznacznie ró˝niç od
stanu faktycznego.
Ârodki ostro˝noÊci dotyczàce hybrydowego
uk∏adu nap´dowego
Podczas obs∏ugi uk∏adu hybrydowego nale˝y zachowaç odpowiednie
Êrodki ostro˝noÊci, poniewa˝ napi´cie elektryczne w hybrydowym
uk∏adzie nap´dowym si´ga 650 V, zaÊ jego elementy mogà silnie roz-
grzewaç si´ podczas pracy. Nale˝y przestrzegaç zaleceƒ podanych
na naklejkach ostrzegawczych.

Otwór wentylacyjny w dolnej cz´Êci
lewego tylnego fotela s∏u˝y do
ch∏odzenia akumulatora trakcyjnego.
Przes∏oni´cie go mo˝e doprowadziç
do przegrzania akumulatora trakcyj-
nego, gro˝àcego obni˝eniem jego
sprawnoÊci.
Gdy odpowiedni czujnik zarejestruje si∏´ zderzenia przekraczajàcà
okreÊlony poziom, nast´puje awaryjne odci´cie dop∏ywu pràdu o wysokim
napi´ciu oraz zatrzymanie pracy pompy paliwowej w celu zminimalizowania
ryzyka przebiç elektrycznych i wycieku paliwa. W takiej sytuacji nie jest
mo˝liwe ponowne uruchomienie samochodu. W celu ponownego
uruchomienia hybrydowego uk∏adu nap´dowego nale˝y zwróciç si´ do
autoryzowanej stacji obs∏ugi Lexusa lub innego specjalistycznego warsztatu.
W przypadku wystàpienia usterki w hybrydowym uk∏adzie nap´dowym
lub wykonania nieprawid∏owej operacji pojawia si´ odpowiedni komunikat
ostrzegawczy.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
ostrzegawczy, nale˝y zapoznaç
si´ z nim i postàpiç zgodnie z in-
strukcjami. (
S. 521)
1-2. Hybrydowy uk∏ad nap´dowy75
1
Dla bezpieczeƒstwa i ochrony
Awaryjne odcinanie zasilania
Otwór wentylacyjny komory akumulatora trakcyjnego
Komunikaty ostrzegawcze dotyczàce hybrydowego uk∏adu nap´dowego

Gdy zaÊwieci si´ lampka ostrzegawcza, pojawi si´ komunikat ostrzegawczy
lub zostanie od∏àczony akumulator 12-woltowy
Hybrydowy uk∏ad nap´dowy mo˝e nie daç si´ uruchomiç. W takim przypadku
nale˝y ponowiç prób´ uruchomienia. Je˝eli lampka kontrolna stanu gotowoÊci
„READY” nie zaÊwieci si´, nale˝y skontaktowaç si´ z autoryzowanà stacjà ob-
s∏ugi Lexusa lub innym specjalistycznym warsztatem.
Wyczerpanie paliwa
W przypadku niemo˝liwoÊci uruchomienia hybrydowego uk∏adu nap´dowego
na skutek wyczerpania paliwa nale˝y nalaç do zbiornika co najmniej takà iloÊç
benzyny, aby zgas∏a lampka ostrzegawcza niskiego poziomu paliwa (
S. 517).
Uruchomienie hybrydowego uk∏adu nap´dowego mo˝e nie byç mo˝liwe równie˝
w sytuacji, gdy w zbiorniku znajduje si´ niewielka iloÊç paliwa. (Gdy samochód
stoi poziomo, minimalna iloÊç paliwa, wymagana by zgas∏a lampka ostrzegawcza
niskiego poziomu paliwa, wynosi oko∏o 11,8 litra. Gdy samochód stoi na pochy∏oÊci,
wartoÊç ta mo˝e byç inna i iloÊç paliwa nale˝y odpowiednio zwi´kszyç.)
Fale elektromagnetyczne
Elementy instalacji wysokiego napi´cia oraz ∏àczàce je ekranowane przewody
elektryczne generujà pole elektromagnetyczne o nat´˝eniu nie odbiegajàcym
od spotykanego w samochodach o tradycyjnym nap´dzie spalinowym czy
wytwarzanego przez urzàdzenia domowego u˝ytku.
Przy korzystaniu z urzàdzeƒ radiowych pochodzàcych od innych producentów
mogà wystàpiç zak∏ócenia odbioru.
Akumulator trakcyjny
Akumulator trakcyjny ma ograniczonà ˝ywotnoÊç. Na trwa∏oÊç akumulatora
trakcyjnego wp∏yw ma styl jazdy i warunki eksploatacji samochodu.
Deklaracja zgodnoÊci
Samochód ten spe∏nia wymogi normy Unii Europejskiej ECE100 (dotyczàcej
bezpieczeƒstwa akumulatorowych pojazdów z nap´dem elektrycznym) w za-
kresie emisji wodoru.
761-2. Hybrydowy uk∏ad nap´dowy
Specjalne Êrodki ostro˝noÊci ze wzgl´du na wysokie napi´cie
W samochodzie tym, obok zwyk∏ej instalacji 12-woltowej, wyst´pujà urzàdzenia zasila-
ne pràdem elektrycznym o wysokim napi´ciu, zarówno sta∏ym, jak i zmiennym. Wysokie
napi´cie jest niebezpieczne i mo˝e spowodowaç poparzenia lub pora˝enie pràdem,
gro˝àce Êmiercià lub powa˝nymi obra˝eniami cia∏a.
Nie wolno dotykaç, rozmontowywaç, wymontowywaç ani wymieniaç urzàdzeƒ za-
silanych wysokim napi´ciem, jak równie˝ ich przewodów i z∏àczy elektrycznych.
Po uruchomieniu hybrydowy uk∏ad nap´dowy silnie rozgrzewa si´ na skutek prze-
p∏ywu pràdu. Nale˝y zachowaç odpowiednie Êrodki ostro˝noÊci ze wzgl´du na
wysokie napi´cie elektryczne i wysokà temperatur´ oraz przestrzegaç zaleceƒ po-
danych na naklejkach ostrzegawczych.
Nie wolno otwieraç zaÊlepki otworu z∏àcza
serwisowego znajdujàcego si´ w baga˝niku.
Z∏àcze to wykorzystywane jest tylko podczas
obs∏ugi serwisowej, gdy samochód nara˝ony
jest na dzia∏anie wysokiego napi´cia.

1-2. Hybrydowy uk∏ad nap´dowy77
1
Dla bezpieczeƒstwa i ochrony
Post´powanie w razie wypadku
Je˝eli samochód uleg∏ wypadkowi, nale˝y przestrzegaç podanych ni˝ej za-
leceƒ, aby ograniczyç ryzyko Êmierci lub powa˝nych obra˝eƒ cia∏a:
Zatrzymaç samochód w bezpiecznym miejscu tak, aby uniknàç kolejnej kolizji,
nacisnàç peda∏ hamulca zasadniczego, wybraç po∏o˝enie P przek∏adni
nap´dowej, a nast´pnie wy∏àczyç hybrydowy uk∏ad nap´dowy i powoli
zwolniç peda∏ hamulca.
Nie dotykaç ˝adnych przewodów, z∏àczy elektrycznych ani elementów,
które mogà znajdowaç si´ pod wysokim napi´ciem.
Wystajàce wewnàtrz lub na zewnàtrz samochodu jakiekolwiek przewody
elektryczne gro˝à pora˝eniem pràdem. Nie wolno ich dotykaç.
Nie wolno dotykaç jakichkolwiek wyciekajàcych z samochodu p∏ynów,
poniewa˝ mo˝e to byç silnie alkaliczny elektrolit z akumulatora trakcyjnego.
W razie kontaktu ze skórà lub gdy p∏yn taki dostanie si´ do oczu, nale˝y
natychmiast sp∏ukaç to miejsce du˝à iloÊcià wody, w miar´ mo˝liwoÊci
z dodatkiem kwasu bornego. Natychmiast zwróciç si´ o pomoc medycznà.
W razie po˝aru nale˝y jak najszybciej wydostaç si´ z samochodu. Nie
wolno u˝ywaç gaÊnicy, która nie jest przeznaczona do urzàdzeƒ elek-
trycznych pod napi´ciem. Niebezpieczne mo˝e byç równie˝ u˝ycie nawet
niewielkiej iloÊci wody.
Je˝eli samochód wymaga holowania, przednie ko∏a muszà byç uniesione.
Je˝eli podczas holowania ko∏a po∏àczone z silnikiem elektrycznym (trak-
cyjnym) pozostajà na pod∏o˝u, silnik mo˝e nadal wytwarzaç napi´cie
elektryczne. Mo˝e to spowodowaç przebicia elektryczne, gro˝àce po˝a-
rem. (
S. 510)
Dok∏adnie sprawdziç pod∏o˝e pod samochodem. Âlady wycieków mogà
Êwiadczyç o uszkodzeniu uk∏adu paliwowego. W takim przypadku nale˝y
natychmiast opuÊciç samochód.

781-2. Hybrydowy uk∏ad nap´dowy
Akumulator trakcyjny
Akumulatora tego w ˝adnym wypadku nie nale˝y odsprzedawaç, przekazywaç
do dalszej eksploatacji ani poddawaç przeróbkom. Ze wzgl´dów bezpieczeƒ-
stwa wymontowane ze z∏omowanych pojazdów akumulatory trakcyjne przyjmo-
wane sà przez autoryzowane stacje obs∏ugi Lexusa lub inne specjalistyczne
warsztaty. Nie nale˝y na w∏asnà r´k´ pozbywaç si´ akumulatora trakcyjnego.
Nieprawid∏owe post´powanie z takim akumulatorem stwarza ryzyko zaist-
nienia nast´pujàcych sytuacji, gro˝àcych Êmiercià lub powa˝nymi obra˝e-
niami cia∏a:
• Akumulator trakcyjny mo˝e zostaç nieprzepisowo z∏omowany lub po-
rzucony, gro˝àc pora˝eniem elektrycznym w razie przypadkowego do-
tkni´cia cz´Êci znajdujàcej si´ pod wysokim napi´ciem.
• Akumulator trakcyjny przeznaczony jest do u˝ytku wy∏àcznie w danym
samochodzie. Wykorzystywanie go poza samochodem lub poddawa-
nie jakimkolwiek przeróbkom grozi na przyk∏ad pora˝eniem elektrycz-
nym, wytworzeniem wysokiej temperatury, emisjà dymu, eksplozjà lub
wyciekiem elektrolitu.
Szczególnie wysokie ryzyko nieszcz´Êliwego wypadku dotyczy osoby,
której samochód ten zostanie odsprzedany lub przekazany, poniewa˝ mo-
˝e ona nie byç Êwiadoma tych zagro˝eƒ.
Pozostawienie akumulatora trakcyjnego w z∏omowanym samochodzie
stwarza potencjalne ryzyko pora˝enia elektrycznego w razie dotkni´cia
elementów instalacji wysokiego napi´cia, przewodów lub z∏àczy elek-
trycznych. Zu˝yte akumulatory trakcyjne powinny zostaç przekazane auto-
ryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu warsztatowi.
W razie nieprzestrzegania odpowiedniej procedury z∏omowania akumu-
latory te mogà stanowiç Êmiertelne zagro˝enie.
Otwór wentylacyjny komory akumulatora trakcyjnego
Nie k∏aÊç ˝adnych przedmiotów w pobli˝u otworu wentylacyjnego. Grozi
to przegrzaniem i uszkodzeniem akumulatora trakcyjnego.
Otwór wentylacyjny nale˝y regularnie czyÊciç, aby uniknàç ryzyka prze-
grzewania akumulatora trakcyjnego.
Nie dopuszczaç do zamoczenia lub dostania si´ cia∏ obcych do otworu wen-
tylacyjnego. Grozi to zwarciem i uszkodzeniem akumulatora trakcyjnego.
Nie nale˝y przewoziç samochodem du˝ych iloÊci wody, np. zasobników
wody do urzàdzeƒ ch∏odzàcych. Gdy w razie rozlania woda dostanie si´
do akumulatora trakcyjnego, mo˝e spowodowaç jego uszkodzenie. W ta-
kiej sytuacji nale˝y zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu
specjalistycznemu warsztatowi sprawdzenie samochodu.

Po prze∏àczeniu przyciskiem rozruchu
w stan wy∏àczony zaczyna migaç
lampka kontrolna, sygnalizujàc
uruchomienie elektronicznej blokady
rozruchu.
Po prze∏àczeniu przyciskiem rozruchu
w stan ACCESSORY lub ON lampka
przestaje migaç, sygnalizujàc wy-
∏àczenie elektronicznej blokady
rozruchu.
Obs∏uga techniczna uk∏adu
Zastosowany w tym samochodzie uk∏ad elektronicznej blokady rozruchu nie
wymaga zabiegów konserwacyjnych.
Potencjalne przyczyny nieprawid∏owego dzia∏ania uk∏adu
Gdy uchwyt kluczyka styka si´ z metalowym przedmiotem.
Gdy kluczyk jest w bliskim sàsiedztwie bàdê dotyka innego kluczyka z wbu-
dowanym modu∏em nadawczo-odbiorczym.
1-3. Zabezpieczenie przed kradzie˝à79
1
Dla bezpieczeƒstwa i ochrony
Elektroniczna blokada rozruchu
hybrydowego uk∏adu nap´dowego
W kluczyku samochodowym wbudowany jest mikronadajnik, b´dàcy
elementem uk∏adu uniemo˝liwiajàcego uruchomienie hybrydowego
uk∏adu nap´dowego z u˝yciem kluczyka niezarejestrowanego w pa-
mi´ci komputera pok∏adowego.
Opuszczajàc samochód, nigdy nie wolno pozostawiaç kluczyków
w jego wn´trzu.
Uk∏ad ten zosta∏ zaprojektowany, aby pomóc zabezpieczyç samochód, ale
nie zapewnia ca∏kowitej ochrony przed wszystkimi rodzajami kradzie˝y.

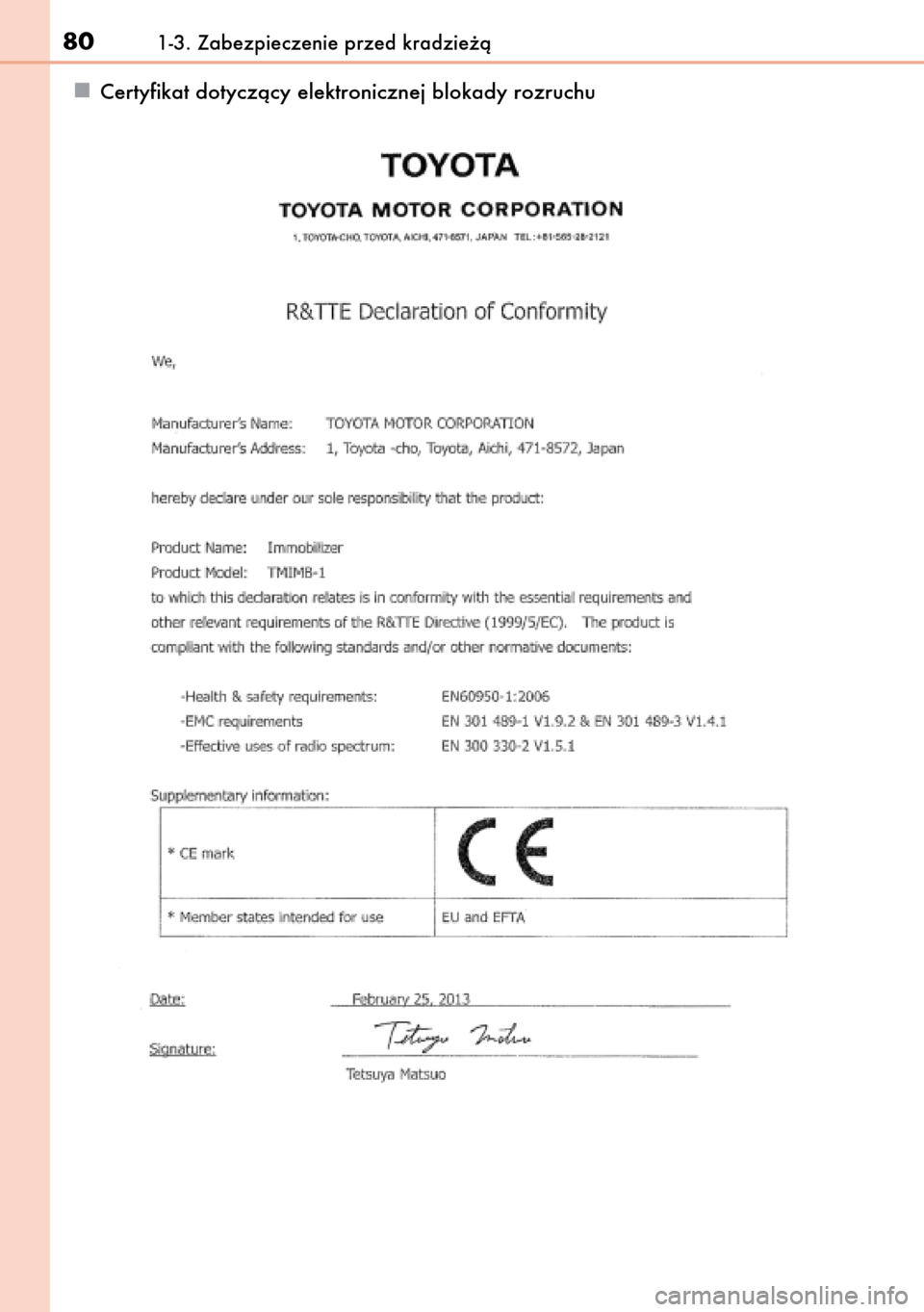

Certyfikat dotyczàcy elektronicznej blokady rozruchu
801-3. Zabezpieczenie przed kradzie˝à
