2014 FIAT PUNTO Libretto Uso Manutenzione (in Italian)

I dati contenuti in questa pubblicazione sono forniti a titolo indicativ\
o.
Fiat potrà apportare in qualunque momento modifiche ai modelli descritti in questa pubblicazione per ragioni di natura tecnica o\
commerciale.
Per ulteriore informazione, il Cliente è pregato di rivolgersi alla R\
ete Assistenziale Fiat. Stampa su carta ecologica senza cloro.
ITALIANO
USO E MANUTENZIONE
FIATPUNTO
COP PUNTO POP IT 11-10-2011 13:52 Pagina 1

Noi che abbiamo ideato, progettato e costruito la tua vettura,
la conosciamo davvero in ogni singolo dettaglio e componente. Nelle officine autorizzate Fiat Service
trovi tecnici formati direttamente da noi che ti offrono qualità e pr\
ofessionalità in tutti gli interventi di manutenzione. Le officine Fiat sono sempre al tuo fianco per la manutenz\
ione periodica, i controlli di stagione e per i consigli pratici dei nostri esperti.
Con i Ricambi Originali Fiat, mantieni nel tempo le caratteristiche di a\
ffidabilità, comfort e performance per cui hai scelto la tua nuova vettura.
Chiedi sempre i Ricambi Originali dei componenti che utilizziamo per cos\
truire le nostre auto e che ti
raccomandiamo perché sono il risultato del nostro costante impegno ne\
lla ricerca e nello sviluppo di tecnologie sempre più innovative.
Per tutti questi motivi affidati ai Ricambi Originali:
i soli appositamente progettati da Fiat per la tua auto.
SICUREZZA:
SISTEMA FRENANTEECOLOGIA: FILTRI ANTIPARTICOLATO,
MANUTENZIONE CLIMATIZZATORECOMFORT:
SOSPENSIONI E TERGICRISTALLIPERFORMANCE:
CANDELE, INIETTORI E BATTERIELINEA ACCESSORI:
BARRE PORTA TUTTO, CERCHI

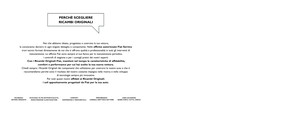

PERCHÈ SCEGLIERE
RICAMBI ORIGINALI
COP PUNTO POP IT 11-10-2011 13:52 Pagina 2

SCEGLIERE RICAMBI ORIGINALI
È LA SCELTA PIÙ NATURALE
PERFORMANCERICAMBI ORIGINALI
COMFORTRICAMBI ORIGINALI
SICUREZZARICAMBI ORIGINALI
AMBIENTERICAMBI ORIGINALI
VALORERICAMBI ORIGINALI
ACCESSORIRICAMBI ORIGINALI
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina I

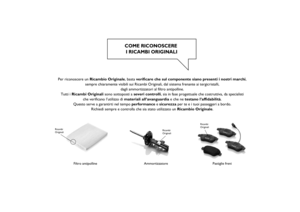

COME RICONOSCERE
I RICAMBI ORIGINALI
Filtro antipolline
Ricambi
Originali
Ammortizzatore
Ricambi
Originali
Pastiglie freni
Ricambi
Originali
Per riconoscere un Ricambio Originale, basta verificare che sul componente siano presenti i nostri marchi,
sempre chiaramente visibili sui Ricambi Originali, dal sistema frenante ai tergicristalli,
dagli ammortizzatori al filtro antipolline.
Tutti i Ricambi Originali sono sottoposti a severi controlli, sia in fase progettuale che costruttiva, da specialisti
che verificano l’utilizzo di materiali all’avanguardia e che ne testano l’affidabilità.
Questo serve a garantirti nel tempo performance e sicurezza per te e i tuoi passeggeri a bordo.
Richiedi sempre e controlla che sia stato utilizzato un Ricambio Originale.




001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina II

,
Egregio Cliente,
La ringraziamo per aver preferito Fiat e ci congratuliamo per aver scelto una Fiat Punto.
Abbiamo preparato questo libretto per consentirLe di apprezzare appieno le qualità di questa vettura.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l’uso della vettura che l’aiuteranno a sfruttare a fondo le
doti tecniche della Sua Fiat.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni, precedute dai simboli:
per la sicurezza delle persone;
per l’integrità della vettura;
per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che Fiat offre ai propri Clienti:❒
il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
❒
la gamma dei servizi aggiuntivi riservati ai Clienti Fiat.
Buona lettura, dunque, e buon viaggio!In questo libretto di Uso e Manutenzione sono descritte tutte le versioni della Fiat Punto, pertanto occorre
considerare solo le informazioni relative all’allestimento, motorizzazione e versione da Lei acquistata.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 1

DA LEGGERE ASSOLUTAMENTE!
K
RIFORNIMENTO COMBUSTIBILE
Motori a benzina: rifornire la vettura unicamente con benzina senza piombo con numero di ottano (RON) non
inferiore a 95 conforme alla specifica europea EN228.
Motori Diesel: rifornire la vettura unicamente con gasolio per autotrazione conforme alla specifica europea EN590.
L’utilizzo di altri prodotti o miscele può danneggiare irreparabilmente il motore con conseguente decadimento del-
la garanzia per danni causati.

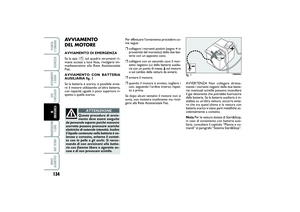

AVVIAMENTO DEL MOTORE
Motori a benzina: assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; premere a fondo il
pedale della frizione, senza premere l’acceleratore, quindi ruotare la chiave di avviamento in AVV e rilasciarla appe-
na il motore si è avviato.
Motori Diesel: assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; premere a fondo il
pedale della frizione, senza premere l’acceleratore, quindi ruotare la chiave di avviamento in MAR ed attendere lo
spegnimento delle spie
Y
e m
; ruotare la chiave di avviamento in AVV e rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare la vettura
su erba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una diagnosi continua dei componenti correlati alle emissioni per
garantire un miglior rispetto dell’ambiente.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 2

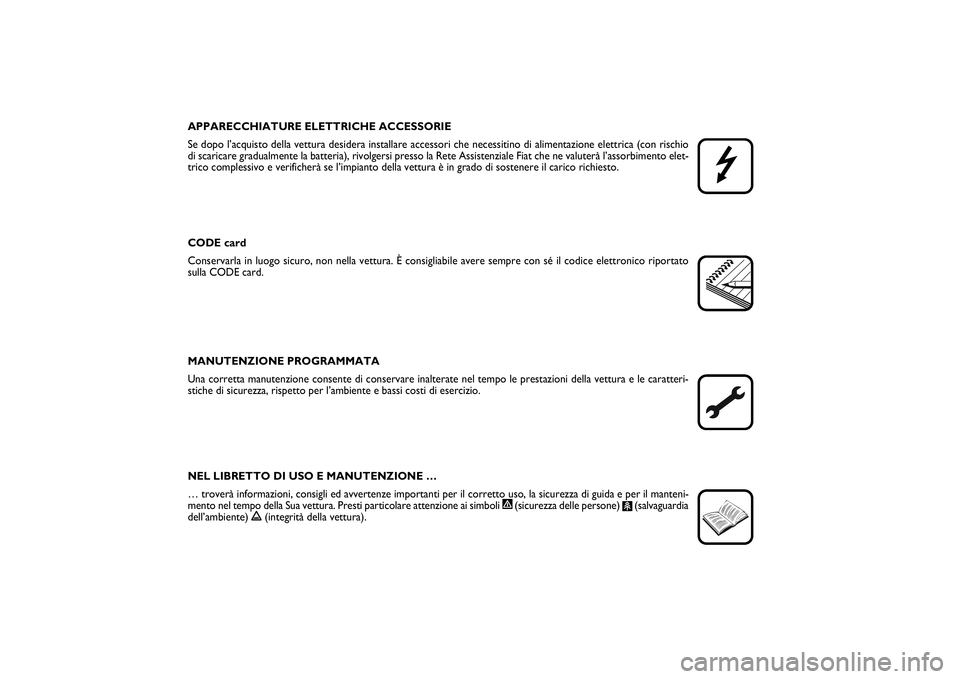

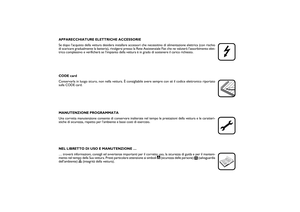

APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura desidera installare accessori che necessitino di alimentazione elettrica (con rischio
di scaricare gradualmente la batteria), rivolgersi presso la Rete Assistenziale Fiat che ne valuterà l’assorbimento elet-
trico complessivo e verificherà se l’impianto della vettura è in grado di sostenere il carico richiesto.
CODE card
Conservarla in luogo sicuro, non nella vettura. È consigliabile avere sempre con sé il codice elettronico riportato
sulla CODE card.

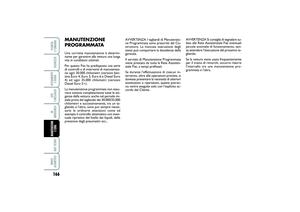

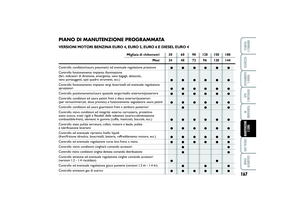

MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni della vettura e le caratteri-
stiche di sicurezza, rispetto per l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE …
… troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e per il manteni-
mento nel tempo della Sua vettura. Presti particolare attenzione ai simboli
"
(sicurezza delle persone)
#
(salvaguardia
dell’ambiente)
!
(integrità della vettura).

001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 3

4SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

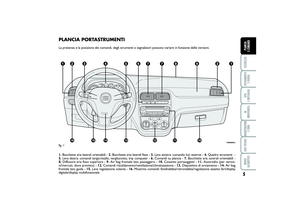

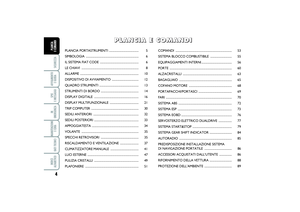

PLANCIA PORTASTRUMENTI ........................................ 5

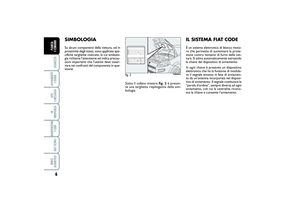

SIMBOLOGIA ....................................................................... 6
IL SISTEMA FIAT CODE .................................................... 6

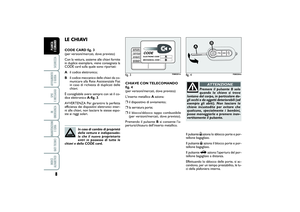

LE CHIAVI ............................................................................. 8

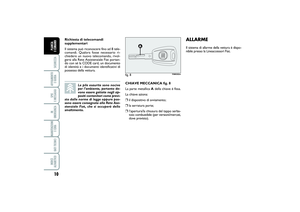

ALLARME ............................................................................... 10
DISPOSITIVO DI AVVIAMENTO .................................... 12

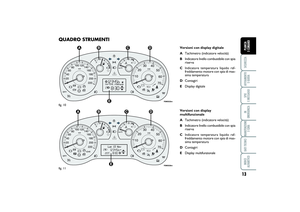

QUADRO STRUMENTI ..................................................... 13

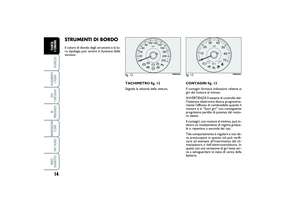

STRUMENTI DI BORDO ................................................... 14

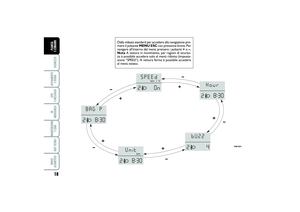

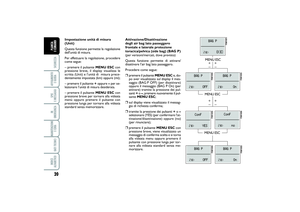

DISPLAY DIGITALE ............................................................ 16

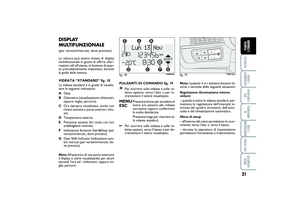

DISPLAY MULTIFUNZIONALE ....................................... 21

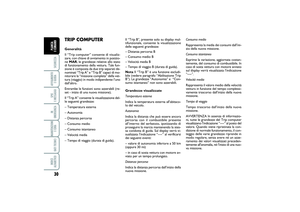

TRIP COMPUTER ................................................................ 30
SEDILI ANTERIORI ............................................................. 32

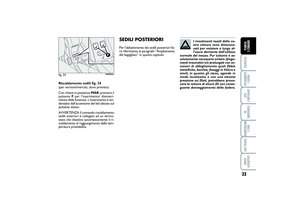

SEDILI POSTERIORI ............................................................ 33

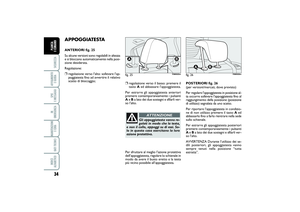

APPOGGIATESTA ............................................................... 34

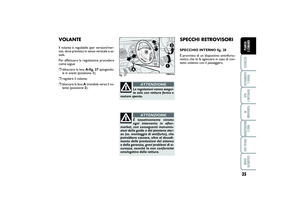

VOLANTE ............................................................................. 35
SPECCHI RETROVISORI ................................................... 35

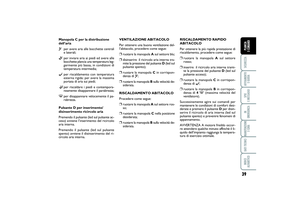

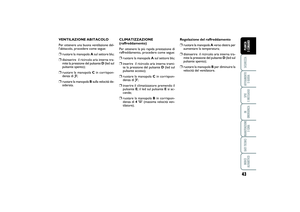

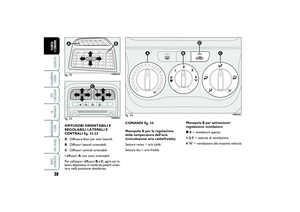

RISCALDAMENTO E VENTILAZIONE ......................... 37

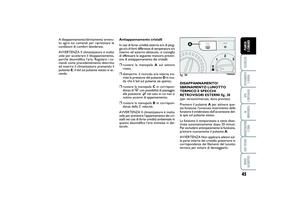

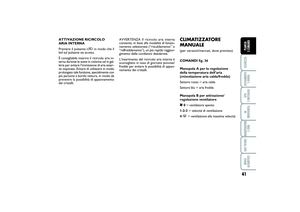

CLIMATIZZATORE MANUALE ...................................... 41

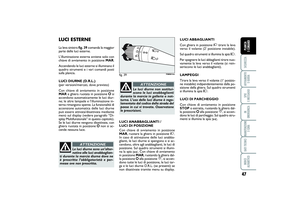

LUCI ESTERNE ..................................................................... 47
PULIZIA CRISTALLI ............................................................ 49

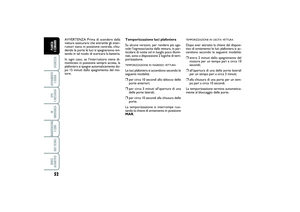

PLAFONIERE ........................................................................ 51COMANDI ............................................................................ 53

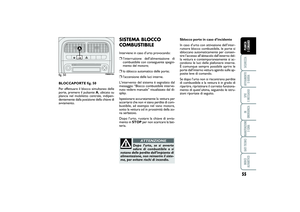

SISTEMA BLOCCO COMBUSTIBILE ............................. 55

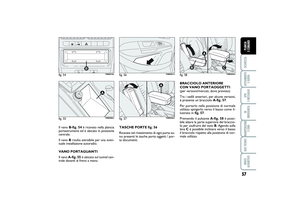

EQUIPAGGIAMENTI INTERNI......................................... 56
PORTE .................................................................................... 60

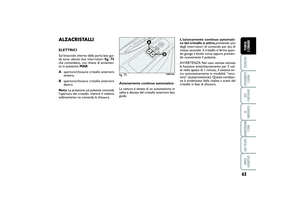

ALZACRISTALLI .................................................................. 63

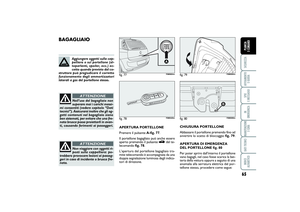

BAGAGLIAIO ....................................................................... 65

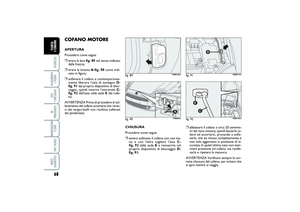

COFANO MOTORE .......................................................... 68
PORTAPACCHI/PORTASCI ............................................. 69

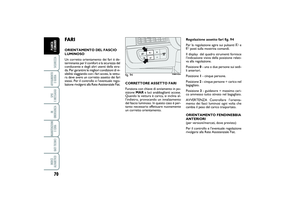

FARI ......................................................................................... 70

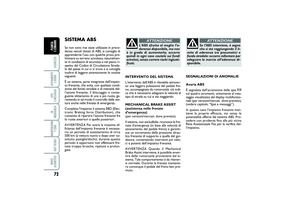

SISTEMA ABS ........................................................................ 72

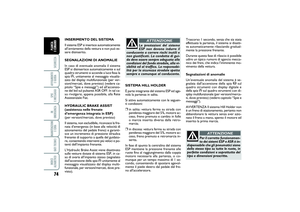

SISTEMA ESP ......................................................................... 73
SISTEMA EOBD .................................................................... 76

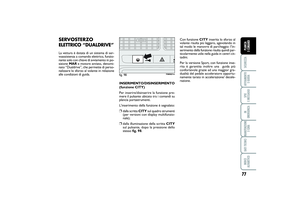

SERVOSTERZO ELETTRICO DUALDRIVE .................. 77

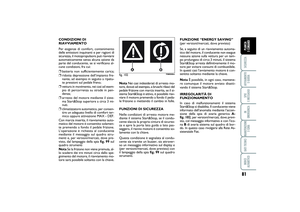

SISTEMA START&STOP ..................................................... 79

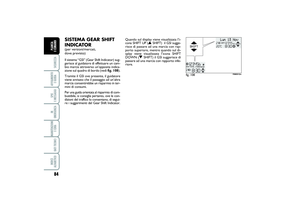

SISTEMA GEAR SHIFT INDICATOR .............................. 84

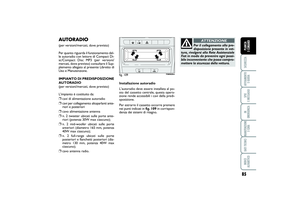

AUTORADIO ....................................................................... 85

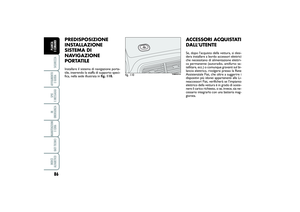

PREDISPOSIZIONE INSTALLAZIONE SISTEMA
DI NAVIGAZIONE PORTATILE ..................................... 86
ACCESSORI ACQUISTATI DALL’UTENTE ................. 86

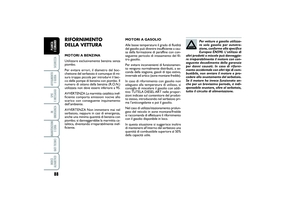

RIFORNIMENTO DELLA VETTURA .............................. 88

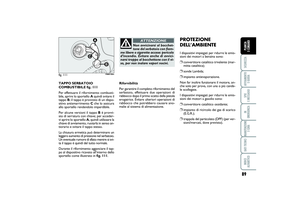

PROTEZIONE DELL’AMBIENTE ..................................... 89
P P
L L
A A
N N
C C
I I
A A

E E

C C
O O
M M
A A
N N
D D
I I
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 4
