2014 FIAT PUNTO Libretto Uso Manutenzione (in Italian)

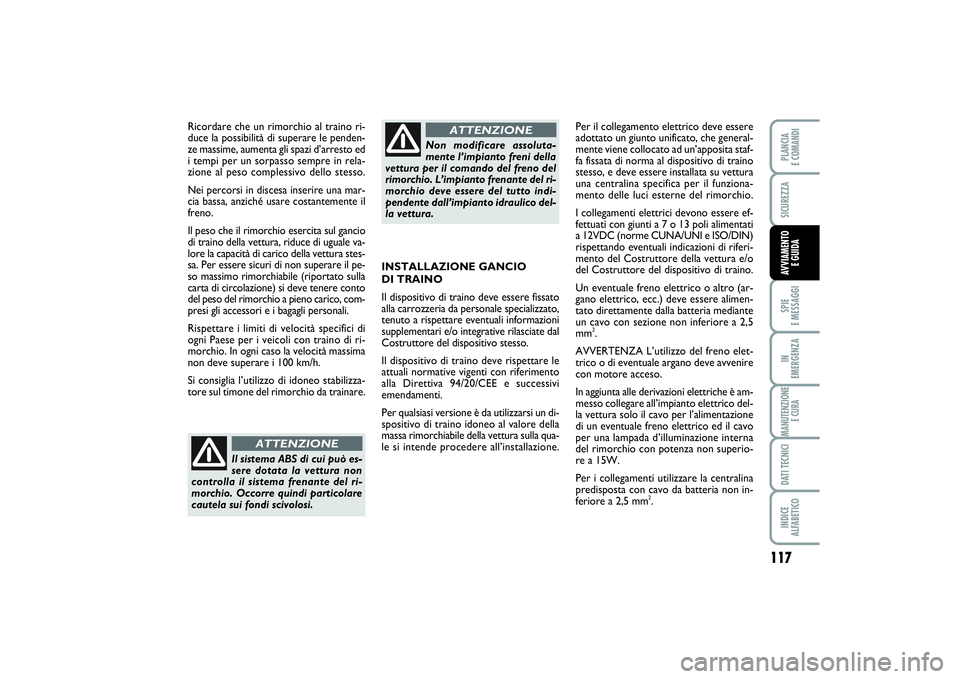

117
SPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDA
INSTALLAZIONE GANCIO
DI TRAINO
Il dispositivo di traino deve essere fissato
alla carrozzeria da personale specializzato,
tenuto a rispettare eventuali informazioni
supplementari e/o integrative rilasciate dal
Costruttore del dispositivo stesso.
Il dispositivo di traino deve rispettare le
attuali normative vigenti con riferimento
alla Direttiva 94/20/CEE e successivi
emendamenti.
Per qualsiasi versione è da utilizzarsi un di-
spositivo di traino idoneo al valore della
massa rimorchiabile della vettura sulla qua-
le si intende procedere all’installazione.Per il collegamento elettrico deve essere
adottato un giunto unificato, che general-
mente viene collocato ad un’apposita staf-
fa fissata di norma al dispositivo di traino
stesso, e deve essere installata su vettura
una centralina specifica per il funziona-
mento delle luci esterne del rimorchio.
I collegamenti elettrici devono essere ef-
fettuati con giunti a 7 o 13 poli alimentati
a 12VDC (norme CUNA/UNI e ISO/DIN)
rispettando eventuali indicazioni di riferi-
mento del Costruttore della vettura e/o
del Costruttore del dispositivo di traino.
Un eventuale freno elettrico o altro (ar-
gano elettrico, ecc.) deve essere alimen-
tato direttamente dalla batteria mediante
un cavo con sezione non inferiore a 2,5
mm
2.
AVVERTENZA L’utilizzo del freno elet-
trico o di eventuale argano deve avvenire
con motore acceso.
In aggiunta alle derivazioni elettriche è am-
messo collegare all’impianto elettrico del-
la vettura solo il cavo per l’alimentazione
di un eventuale freno elettrico ed il cavo
per una lampada d’illuminazione interna
del rimorchio con potenza non superio-
re a 15W.
Per i collegamenti utilizzare la centralina
predisposta con cavo da batteria non in-
feriore a 2,5 mm
2. Ricordare che un rimorchio al traino ri-
duce la possibilità di superare le penden-
ze massime, aumenta gli spazi d’arresto ed
i tempi per un sorpasso sempre in rela-
zione al peso complessivo dello stesso.
Nei percorsi in discesa inserire una mar-
cia bassa, anziché usare costantemente il
freno.
Il peso che il rimorchio esercita sul gancio
di traino della vettura, riduce di uguale va-
lore la capacità di carico della vettura stes-
sa. Per essere sicuri di non superare il pe-
so massimo rimorchiabile (riportato sulla
carta di circolazione) si deve tenere conto
del peso del rimorchio a pieno carico, com-
presi gli accessori e i bagagli personali.
Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di ri-
morchio. In ogni caso la velocità massima
non deve superare i 100 km/h.
Si consiglia l’utilizzo di idoneo stabilizza-
tore sul timone del rimorchio da trainare.
Il sistema ABS di cui può es-
sere dotata la vettura non
controlla il sistema frenante del ri-
morchio. Occorre quindi particolare
cautela sui fondi scivolosi.
ATTENZIONE
Non modificare assoluta-
mente l’impianto freni della
vettura per il comando del freno del
rimorchio. L’impianto frenante del ri-
morchio deve essere del tutto indi-
pendente dall’impianto idraulico del-
la vettura.
ATTENZIONE
111-120 PUNTO POP 1ed IT 24/09/13 13.51 Pagina 117

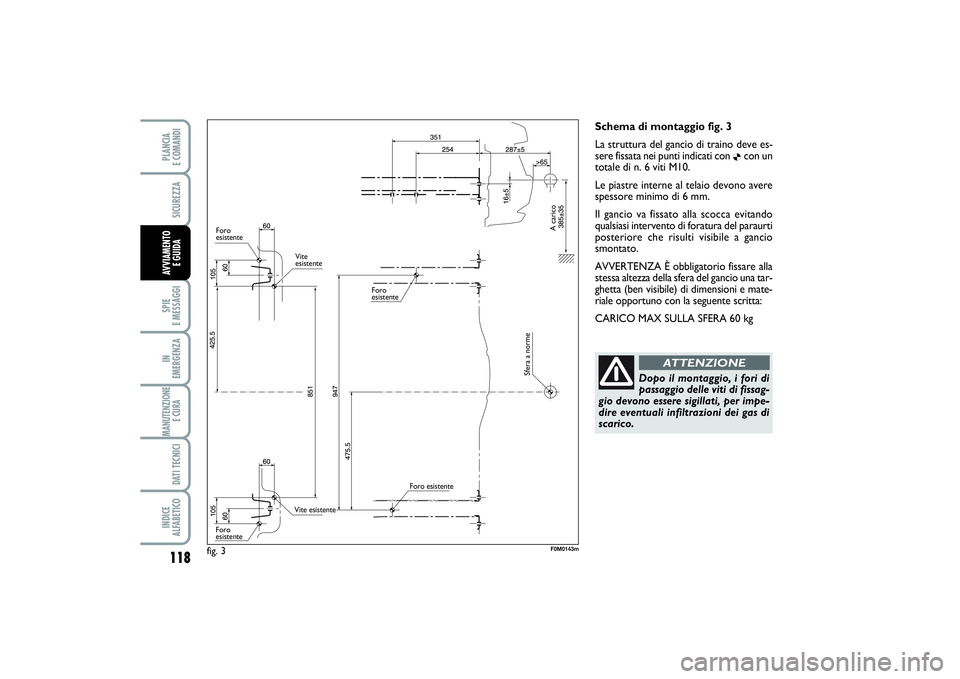

118SPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDA
Schema di montaggio fig. 3
La struttura del gancio di traino deve es-
sere fissata nei punti indicati con
Øcon un
totale di n. 6 viti M10.
Le piastre interne al telaio devono avere
spessore minimo di 6 mm.
Il gancio va fissato alla scocca evitando
qualsiasi intervento di foratura del paraurti
posteriore che risulti visibile a gancio
smontato.
AVVERTENZA È obbligatorio fissare alla
stessa altezza della sfera del gancio una tar-
ghetta (ben visibile) di dimensioni e mate-
riale opportuno con la seguente scritta:
CARICO MAX SULLA SFERA 60 kg
Dopo il montaggio, i fori di
passaggio delle viti di fissag-
gio devono essere sigillati, per impe-
dire eventuali infiltrazioni dei gas di
scarico.
ATTENZIONE
fig. 3
F0M0143m
Foro
esistente
Vite
esistente
Vite esistente
Foro
esistenteForo
esistente
Foro esistente
Sfera a norme
A carico
111-120 PUNTO POP 1ed IT 24/09/13 13.51 Pagina 118

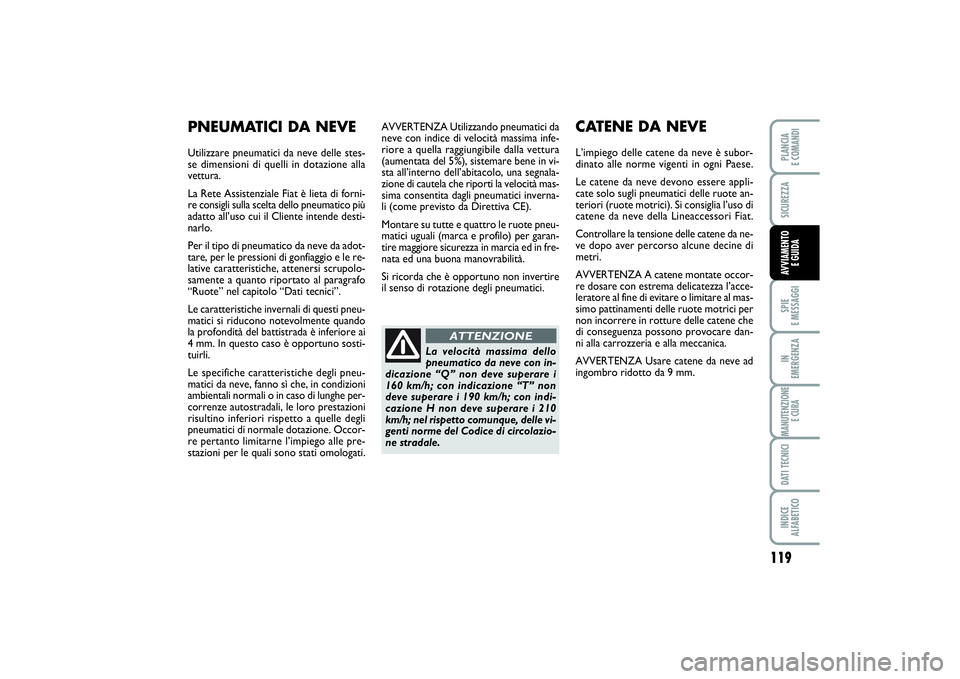

119
SPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDA
AVVERTENZA Utilizzando pneumatici da
neve con indice di velocità massima infe-
riore a quella raggiungibile dalla vettura
(aumentata del 5%), sistemare bene in vi-
sta all’interno dell’abitacolo, una segnala-
zione di cautela che riporti la velocità mas-
sima consentita dagli pneumatici inverna-
li (come previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per garan-
tire maggiore sicurezza in marcia ed in fre-
nata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire
il senso di rotazione degli pneumatici.
CATENE DA NEVEL’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere appli-
cate solo sugli pneumatici delle ruote an-
teriori (ruote motrici). Si consiglia l’uso di
catene da neve della Lineaccessori Fiat.
Controllare la tensione delle catene da ne-
ve dopo aver percorso alcune decine di
metri.
AVVERTENZA A catene montate occor-
re dosare con estrema delicatezza l’acce-
leratore al fine di evitare o limitare al mas-
simo pattinamenti delle ruote motrici per
non incorrere in rotture delle catene che
di conseguenza possono provocare dan-
ni alla carrozzeria e alla meccanica.
AVVERTENZA Usare catene da neve ad
ingombro ridotto da 9 mm.
PNEUMATICI DA NEVEUtilizzare pneumatici da neve delle stes-
se dimensioni di quelli in dotazione alla
vettura.
La Rete Assistenziale Fiat è lieta di forni-
re consigli sulla scelta dello pneumatico più
adatto all’uso cui il Cliente intende desti-
narlo.
Per il tipo di pneumatico da neve da adot-
tare, per le pressioni di gonfiaggio e le re-
lative caratteristiche, attenersi scrupolo-
samente a quanto riportato al paragrafo
“Ruote” nel capitolo “Dati tecnici”.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando
la profondità del battistrada è inferiore ai
4 mm. In questo caso è opportuno sosti-
tuirli.
Le specifiche caratteristiche degli pneu-
matici da neve, fanno sì che, in condizioni
ambientali normali o in caso di lunghe per-
correnze autostradali, le loro prestazioni
risultino inferiori rispetto a quelle degli
pneumatici di normale dotazione. Occor-
re pertanto limitarne l’impiego alle pre-
stazioni per le quali sono stati omologati.
La velocità massima dello
pneumatico da neve con in-
dicazione “Q” non deve superare i
160 km/h; con indicazione “T” non
deve superare i 190 km/h; con indi-
cazione H non deve superare i 210
km/h; nel rispetto comunque, delle vi-
genti norme del Codice di circolazio-
ne stradale.
ATTENZIONE
111-120 PUNTO POP 1ed IT 24/09/13 13.51 Pagina 119

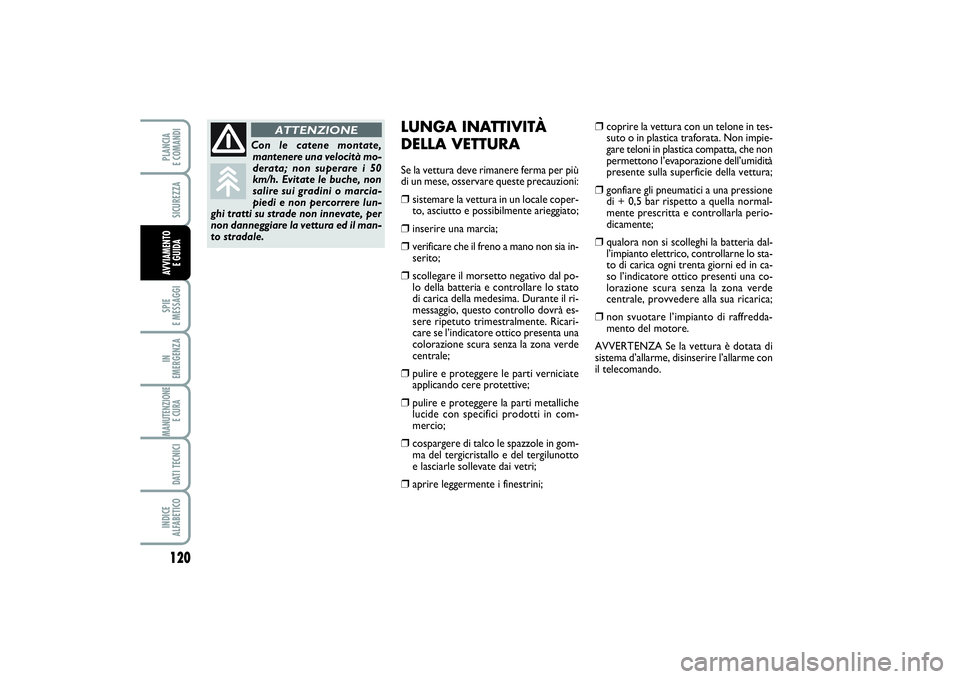

120SPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDA
LUNGA INATTIVITÀ
DELLA VETTURASe la vettura deve rimanere ferma per più
di un mese, osservare queste precauzioni:❒
sistemare la vettura in un locale coper-
to, asciutto e possibilmente arieggiato;
❒
inserire una marcia;
❒
verificare che il freno a mano non sia in-
serito;
❒
scollegare il morsetto negativo dal po-
lo della batteria e controllare lo stato
di carica della medesima. Durante il ri-
messaggio, questo controllo dovrà es-
sere ripetuto trimestralmente. Ricari-
care se l’indicatore ottico presenta una
colorazione scura senza la zona verde
centrale;
❒
pulire e proteggere le parti verniciate
applicando cere protettive;
❒
pulire e proteggere la parti metalliche
lucide con specifici prodotti in com-
mercio;
❒
cospargere di talco le spazzole in gom-
ma del tergicristallo e del tergilunotto
e lasciarle sollevate dai vetri;
❒
aprire leggermente i finestrini;
❒
coprire la vettura con un telone in tes-
suto o in plastica traforata. Non impie-
gare teloni in plastica compatta, che non
permettono l’evaporazione dell’umidità
presente sulla superficie della vettura;
❒
gonfiare gli pneumatici a una pressione
di + 0,5 bar rispetto a quella normal-
mente prescritta e controllarla perio-
dicamente;
❒
qualora non si scolleghi la batteria dal-
l’impianto elettrico, controllarne lo sta-
to di carica ogni trenta giorni ed in ca-
so l’indicatore ottico presenti una co-
lorazione scura senza la zona verde
centrale, provvedere alla sua ricarica;
❒
non svuotare l’impianto di raffredda-
mento del motore.
AVVERTENZA Se la vettura è dotata di
sistema d’allarme, disinserire l’allarme con
il telecomando.
Con le catene montate,
mantenere una velocità mo-
derata; non superare i 50
km/h. Evitate le buche, non
salire sui gradini o marcia-
piedi e non percorrere lun-
ghi tratti su strade non innevate, per
non danneggiare la vettura ed il man-
to stradale.
ATTENZIONE
111-120 PUNTO POP 1ed IT 24/09/13 13.51 Pagina 120

121
IN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
AVVERTENZE GENERALI ................................................. 122
LIQUIDO FRENI INSUFFICIENTE .................................. 122
FRENO A MANO INSERITO ........................................... 122
AVARIA AIR BAG ................................................................ 123
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ..................................... 123
INSUFFICIENTE RICARICA BATTERIA ........................ 124
INSUFFICIENTE PRESSIONE OLIO MOTORE -
OLIO MOTORE DEGRADATO ...................................... 124
AVARIA SERVOSTERZO
ELETTRICO “DUALDRIVE” ............................................. 125
INCOMPLETA CHIUSURA PORTE ................................ 125
MINIMO LIVELLO OLIO MOTORE ............................... 125
AVARIA EBD ......................................................................... 125
AVARIA AL SISTEMA DI INIEZIONE
(versioni Multijet) ................................................................. 126
AVARIA SISTEMA CONTROLLO
MOTORE (EOBD) (versioni benzina) ............................. 126
AIR BAG LATO PASSEGGERO DISINSERITO ............ 127
AVARIA SISTEMA ABS ....................................................... 127
RISERVA COMBUSTIBILE ................................................. 127
CINTURA DI SICUREZZA NON ALLACCIATA......... 127
PRERISCALDO CANDELETTE ........................................ 128
AVARIA PRERISCALDO CANDELETTE ....................... 128PRESENZA ACQUA NEL FILTRO GASOLIO ............. 128
AVARIA SISTEMA PROTEZIONE
VETTURE FIAT CODE ....................................................... 129
AVARIA LUCI ESTERNE .................................................... 129
LUCI RETRONEBBIA ......................................................... 129
SEGNALAZIONE GENERICA .......................................... 129
PULIZIA DPF IN CORSO
(versioni Multijet) ................................................................. 130
AVARIA SISTEMA ESP ........................................................ 130
USURA PASTIGLIE FRENO .............................................. 130
AVARIA HILL HOLDER ..................................................... 130
LUCI DI POSIZIONE E ANABBAGLIANTI .................. 131
FOLLOW ME HOME .......................................................... 131
LUCI FENDINEBBIA ........................................................... 131
INDICATORE DI DIREZIONE SINISTRO .................... 131
INDICATORE DI DIREZIONE DESTRO ...................... 131
INSERIMENTO SERVOSTERZO ELETTRICO
“DUALDRIVE” ...................................................................... 131
LUCI ABBAGLIANTI .......................................................... 131
POSSIBILE PRESENZA GHIACCIO SU STRADA ........ 132
LIMITATA AUTONOMIA ................................................. 132
SISTEMA ASR ........................................................................ 132
VELOCITÀ LIMITE SUPERATA ........................................ 132
S S
P P
I I
E E

E E

M M
E E
S S
S S
A A
G G
G G
I I
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 121

122IN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
SPIE E MESSAGGIAVVERTENZE GENERALI
L’accensione della spia è associata a mes-
saggio specifico e/o avviso acustico dove
il quadro di bordo lo permette. Tali se-
gnalazioni sono sintetiche e cautelati-
vee non devono essere considerate esau-
stive e/o alternative a quanto specificato
nel presente Libretto Uso e Manutenzio-
ne, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fa-
re sempre e comunque riferimento
a quanto riportato nel presente ca-
pitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravied ano-
malie meno gravi.
Le anomalie gravivisualizzano un “ciclo”
di segnalazioni ripetuto per un tempo pro-
lungato.Le anomalie meno gravivisualizzano un “ci-
clo” di segnalazioni per un tempo più limi-
tato.È possibile interrompere il ciclo di visua-
lizzazione di entrambe le categorie pre-
mendo il pulsante MENU ESC. La spia
sul quadro di bordo rimane accesa fino a
quando non viene eliminata la causa del
malfunzionamento.
Per i messaggi relativi alle versioni equi-
paggiate con cambio Dualogic vedere quan-
to descritto sul Supplemento allegato.LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del li-
quido freni nella vaschetta scende sotto
il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x
Se la spia
x
si accende du-
rante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) fermarsi im-
mediatamente e rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
Freno a mano inserito
La spia si accende quando viene inserito
il freno a mano.
Se la vettura è in movimento su alcune
versioni vi è anche un avviso acustico as-
sociato.
AVVERTENZA Se la spia si accende du-
rante la marcia, verificare che il freno a
mano non sia inserito.
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 122

123
IN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
AVARIA
AVARIA AIR BAG
(rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air
bag.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
¬
Se la spia
¬
non si accende
ruotando la chiave in posi-
zione MAR oppure rimane accesa du-
rante la marcia è possibile che sia
presente una anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i pre-
tensionatori potrebbero non attivar-
si in caso di incidente o, in un più li-
mitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, con-
tattare la Rete Assistenziale Fiat per
l’immediato controllo del sistema.
ATTENZIONE
L’avaria della spia
¬
(spia
spenta) viene segnalata dal
lampeggio oltre i normali 4 secondi
della spia
“
che segnala air bag fron-
tale passeggero disinserito.ATTENZIONE
ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando il motore è sur-
riscaldato.
Se la spia si accende occorre seguire i se-
guenti comportamenti:
❒in caso di marcia normale: ferma-
re la vettura, arrestare il motore e ve-
rificare che il livello del liquido di raf-
freddamento all’interno della vaschet-
ta, non sia al di sotto del riferimento
MIN. In tal caso attendere il raffred-
damento del motore, quindi aprire
lentamente e con cautela il tappo, rab-
boccare con liquido di raffreddamen-
to, assicurandosi che questi sia com-
preso tra i riferimenti MIN e MAX ri-
portai sulla vaschetta stessa. Verifica-
re inoltre visivamente la presenza di
eventuali perdite di liquido. Se al suc-
cessivo avviamento la spia dovesse
nuovamente accendersi, rivolgersi al-
la Rete Assistenziale Fiat.
ç
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 123

INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
OLIO MOTORE DEGRADATO
(solo versioni Multijet con DPF - rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi non ap-
pena avviato il motore.
Insufficiente pressione olio motore
La spia si accende in modalità fissa unita-
mente (per versioni/mercati, dove previ-
sto) al messaggio visualizzato dal display
quando il sistema rileva insufficiente pres-
sione dell’olio motore.
v
Se la spia
v
si accende
durante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) arrestare im-
mediatamente il motore e rivolgersi
alla Rete Assistenziale Fiat.
ATTENZIONE
124IN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
❒In caso di utilizzo impegnativo
della vettura(ad esempio traino di
rimorchi in salita o con vettura a pie-
no carico): rallentare la marcia e, nel
caso in cui la spia rimanga accesa, ar-
restare la vettura. Sostare per 2 o 3
minuti mantenendo il motore acceso
e leggermente accelerato per favori-
re una più attiva circolazione del liqui-
do di raffreddamento, dopodiché spe-
gnere il motore. Verificare il corret-
to livello del liquido come preceden-
temente descritto.
AVVERTENZA In caso di percorsi molto
impegnativi è consigliabile mantenere il
motore acceso e leggermente accelerato
per alcuni minuti prima di arrestarlo.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore (con motore al mi-
nimo è ammesso un breve ritardo nello
spegnimento).
Se la spia rimane accesa, fissa o lampeg-
giante: rivolgersi immediatamente alla Re-
te Assistenziale Fiat.w
Olio motore degradato
(solo versioni Multijet con DPF)
La spia si accende in modalità lampeggian-
te e viene visualizzato (per versioni/mer-
cati, dove previsto) uno specifico messag-
gio sul display. A seconda delle versioni
la spia può lampeggiare con le seguenti
modalità:
– per 1 minuto ogni due ore;
– per cicli di 3 minuti con intervalli di spia
spenta di 5 secondi finché l’olio verrà so-
stituito.
Successivamente alla prima segnalazione,
ad ogni avviamento del motore, la spia
continuerà a lampeggiare nelle modalità
precedentemente riportate finché l’olio
non verrà sostituito. Il display (per ver-
sioni/mercati, dove previsto) visualizza, ol-
tre alla spia, un messaggio dedicato.
L’accensione in modalità lampeggiante di
questa spia non è da ritenere un difetto
della vettura, ma segnala al cliente che l’u-
tilizzo normale della vettura ha portato al-
la necessità di sostituire l’olio.
Si ricorda che il degrado dell’olio motore
viene accelerato da:
– prevalente uso cittadino della vettura
che rende più frequente il processo di ri-
generazione del DPF
– utilizzo della vettura per brevi tratte, im-
pedendo al motore di raggiungere la tem-
peratura di regime
– interruzioni ripetute del processo di ri-
generazione segnalate attraverso l’accen-
sione della spia DPF.
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 124
