2014 FIAT PUNTO Libretto Uso Manutenzione (in Italian)

21
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
PULSANTI DI COMANDO fig. 19+
Per scorrere sulla videata e sulle re-
lative opzioni, verso l’alto o per in-
crementare il valore visualizzato.
MENU
Pressione breve per accedere al
ESC
menù e/o passare alla videata
successiva oppure confermare
la scelta desiderata.
Pressione lunga per ritornare al-
la videata standard.
–
Per scorrere sulla videata e sulle re-
lative opzioni, verso il basso o per de-
crementare il valore visualizzato.
DISPLAY
MULTIFUNZIONALE(per versioni/mercati, dove previsto)La vettura può essere dotata di display
multifunzionale in grado di offrire infor-
mazioni utili all’utente, in funzione di quan-
to precedentemente impostato, durante
la guida della vettura.
VIDEATA “STANDARD” fig. 18
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
AData.
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra (sempre visualizzata, anche con
chiave estratta e porte anteriori chiu-
se).
DTemperatura esterna.
EPosizione assetto fari (solo con luci
anabbaglianti inserite).
FIndicazione funzione Start&Stop (per
versioni/mercati, dove previsto).
GGear Shift Indicator (indicazione cam-
bio marcia) (per versioni/mercati, do-
ve previsto).
NotaAll’apertura di una porta anteriore
il display si attiva visualizzando per alcuni
secondi l’ora ed i chilometri, oppure mi-
glia, percorsi.
fig. 18
F0M0538m
NotaI pulsanti +e –attivano funzioni di-
verse a seconda delle seguenti situazioni:
Regolazione illuminazione interno
vettura
– quando è attiva la videata standard, per-
mettono la regolazione dell’intensità lu-
minosa del quadro strumenti, dell’auto-
radio e del climatizzatore automatico.
Menu di setup
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremento.fig. 19
F0M0122m
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 21

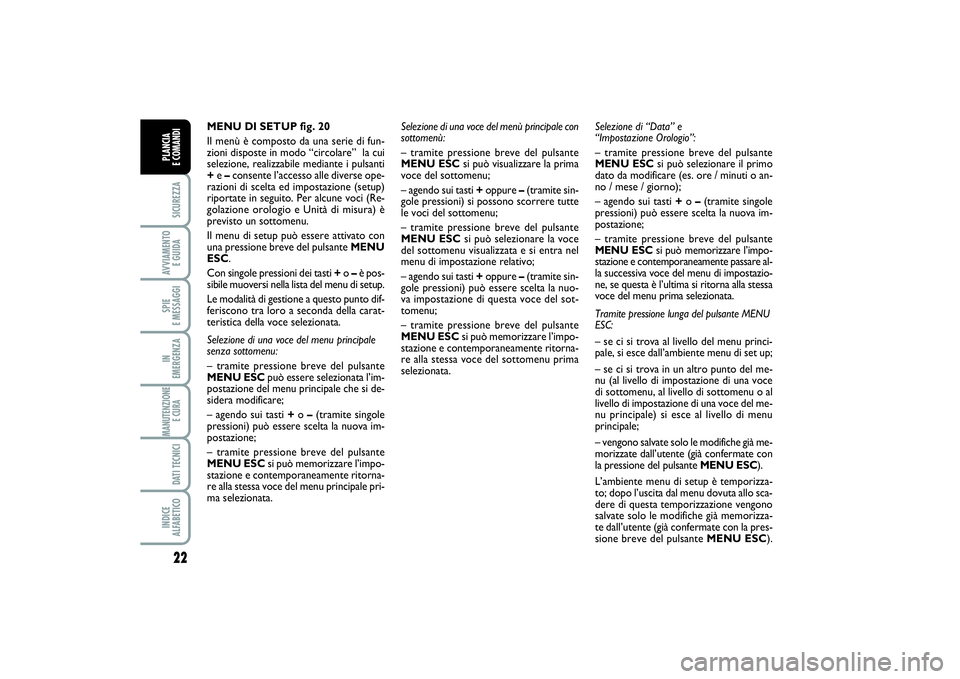

22SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
MENU DI SETUP fig. 20
Il menù è composto da una serie di fun-
zioni disposte in modo “circolare” la cui
selezione, realizzabile mediante i pulsanti
+e –consente l’accesso alle diverse ope-
razioni di scelta ed impostazione (setup)
riportate in seguito. Per alcune voci (Re-
golazione orologio e Unità di misura) è
previsto un sottomenu.
Il menu di setup può essere attivato con
una pressione breve del pulsante MENU
ESC.
Con singole pressioni dei tasti +o –è pos-
sibile muoversi nella lista del menu di setup.
Le modalità di gestione a questo punto dif-
feriscono tra loro a seconda della carat-
teristica della voce selezionata.
Selezione di una voce del menu principale
senza sottomenu:
– tramite pressione breve del pulsante
MENU ESCpuò essere selezionata l’im-
postazione del menu principale che si de-
sidera modificare;
– agendo sui tasti +o –(tramite singole
pressioni) può essere scelta la nuova im-
postazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del menu principale pri-
ma selezionata.Selezione di “Data” e
“Impostazione Orologio”:
– tramite pressione breve del pulsante
MENU ESCsi può selezionare il primo
dato da modificare (es. ore / minuti o an-
no / mese / giorno);
– agendo sui tasti +o –(tramite singole
pressioni) può essere scelta la nuova im-
postazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente passare al-
la successiva voce del menu di impostazio-
ne, se questa è l’ultima si ritorna alla stessa
voce del menu prima selezionata.
Tramite pressione lunga del pulsante MENU
ESC:
– se ci si trova al livello del menu princi-
pale, si esce dall’ambiente menu di set up;
– se ci si trova in un altro punto del me-
nu (al livello di impostazione di una voce
di sottomenu, al livello di sottomenu o al
livello di impostazione di una voce del me-
nu principale) si esce al livello di menu
principale;
– vengono salvate solo le modifiche già me-
morizzate dall’utente (già confermate con
la pressione del pulsante MENU ESC).
L’ambiente menu di setup è temporizza-
to; dopo l’uscita dal menu dovuta allo sca-
dere di questa temporizzazione vengono
salvate solo le modifiche già memorizza-
te dall’utente (già confermate con la pres-
sione breve del pulsante MENU ESC). Selezione di una voce del menù principale con
sottomenù:
– tramite pressione breve del pulsante
MENU ESCsi può visualizzare la prima
voce del sottomenu;
– agendo sui tasti +oppure –(tramite sin-
gole pressioni) si possono scorrere tutte
le voci del sottomenu;
– tramite pressione breve del pulsante
MENU ESCsi può selezionare la voce
del sottomenu visualizzata e si entra nel
menu di impostazione relativo;
– agendo sui tasti +oppure –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione di questa voce del sot-
tomenu;
– tramite pressione breve del pulsante
MENU ESC si può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del sottomenu prima
selezionata.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 22

23
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Il menù è composto dalle seguenti voci:
– BEEP VELOCITÀ
– LUCI CORNERING
(per versioni/mercati, dove previsto)
– DATI TRIP B
– REGOLA ORA
– REGOLA DATA
– PRIMA PAGINA
(per versioni/mercati, dove previsto)
– VEDI RADIO
– AUTOCLOSE
– UNITÀ DI MISURA
– LINGUA
– VOLUME AVVISI
– VOLUME TASTI
– SERVICE
– AIR BAG/BAG PASSEGGERO
– LUCI DIURNE
(per versioni/mercati, dove previsto)
– USCITA MENÙFUNZIONI DISPLAY
Limite velocità (Beep Velocità)
Questa funzione permette di impostare
il limite velocità vettura (km/h oppure
mph), superato il quale l’utente viene av-
visato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità deside-
rato, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza la
scritta (Beep Vel.);
– premere il pulsante +oppure –per se-
lezionare l’inserimento (On) o il disinse-
rimento (Off) del limite di velocità;
– nel caso in cui la funzione sia stata atti-
vata (On), tramite la pressione dei pulsanti
+oppure –selezionare il limite di velocità
desiderato e premere MENU ESCper
confermare la scelta.
NotaL’impostazione è possibile tra 30 e
200 km/h, oppure 20 e 125 mph a secon-
da dell’unità precedentemente imposta-
ta, vedere paragrafo “Regolazione unità di
misura (Unità misura)” descritto in segui-
to. Ogni pressione sul pulsante +/ –de-
termina l’aumento / decremento di 5 unità.
Tenendo premuto il pulsante +/ –si ot-
tiene l’aumento / decremento veloce au-
tomatico. Quando si è vicini al valore de-
siderato, completare la regolazione con
singole pressioni.– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare l’imposta-
zione, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On);
– premere il pulsante –, il display visualiz-
za in modo lampeggiante (Off);
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 23

24SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Abilitazione Trip B (Dati trip B)
Questa funzione consente di attivare (On)
oppure disattivare (Off) la visualizzazione
del Trip B (trip parziale).
Per ulteriori informazioni vedere para-
grafo “Trip computer”.
Per l’attivazione / disattivazione, procede-
re come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On) oppure (Off) (in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Luci Cornering
(attivazione/disattivazione
“Cornering lights - fendinebbia
con funzione Cornering)
(per versioni/mercati, dove previsto)
Questa funzione consente di attivare/di-
sattivare le “Cornering lights”. Per attiva-
re/disattivare (ON/OFF) le luci procede-
re come segue:
– premere il pulsante MENU ESCcon
pressione breve,il display visualizza in mo-
do lampeggiante “On” oppure “Off” in
funzione di quanto precedentemente im-
postato;
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESC con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione orologio
(Regola Ora)
Questa funzione consente la regolazione
dell’orologio passando attraverso due sot-
tomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere
come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza i due
sottomenù “Ora” e “Formato”;
– premere il pulsante +oppure –per spo-
starsi tra i due sottomenù;
– una volta selezionato il sottomenù che
si vuole modificare, premere il pulsante
con pressione breve MENU ESC;
– nel caso in cui si entra nel sottomenù “Ora”:
premendo il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante le “ore”;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premendo il pulsante MENU ESCcon
pressione breve il display visualizza in mo-
do lampeggiante i “minuti”;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– nel caso in cui si entra nel sottomenù “For-
mato”:premendo il pulsante MENU ESC
con pressione breve, il display visualizza in
modo lampeggiante la modalità di visua-
lizzazione;
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 24

25
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Regolazione data (Regola data)
Questa funzione consente l’aggiornamen-
to della data (giorno – mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “il giorno” (gg);
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “il mese” (mm);
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “l’anno” (aaaa);
– premere il pulsante +oppure –per ef-
fettuare la regolazione.
NotaOgni pressione sui pulsanti +o –
determina l’aumento o il decremento di
una unità. Mantenendo premuto il pulsan-
te ne deriva l’aumento / decremento ve-
loce automatico. Quando si è vicini al va-
lore desiderato, completare la regolazio-
ne con singole pressioni.
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. – premere il pulsante +oppure –per ef-
fettuare la selezione in modalità “24h” op-
pure “12h”.
Una volta effettuata la regolazione, pre-
mere il pulsante MENU ESCcon pres-
sione breve per tornare alla videata sot-
tomenu oppure premere il pulsante con
pressione lunga per tornare alla videata
menu principale senza memorizzare.
– premere nuovamente il pulsante
MENU ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-
va nel menu.Prima pagina (visualizzazione
informazioni nella videata
principale) (per versioni/mercati,
dove previsto)
Questa funzione permette di selezionare
il tipo di informazione che si vuole visua-
lizzare nella videata principale. È possibi-
le visualizzare l’indicazione della data op-
pure la pressione di sovralimentazione del
turbo-compressore.
Per effettuare la selezione procedere co-
me segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza “Pri-
ma pagina”;
– premere nuovamente il pulsante
MENU ESCcon pressione breve per vi-
sualizzare le opzioni di visualizzazione “Da-
ta” e “Info motore”;
– premere il pulsante +oppure –per sele-
zionare il tipo di visualizzazione che si intende
avere nella videata principale del display;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Ruotando la chiave di avviamento in po-
sizione MAR, il display, terminata la fase
di check iniziale, fornisce la visualizzazio-
ne delle informazioni impostate prece-
dentemente tramite la funzione “Prima pa-
gina” del menù.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 25

26SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Chiusura centralizzata automaticaa vettura in movimento (Autoclose)Questa funzione, previa attivazione (On),
consente l’attivazione del blocco automa-
tico delle porte al superamento della ve-
locità di 20 km/h.
Per attivare (On) oppure disattivare (Off)
questa funzione, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza un sot-
tomenu;
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On) oppure (Off) (in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
sottomenù oppure premere il pulsante con
pressione lunga per tornare alla videata
menu principale senza memorizzare;
– premere nuovamente il pulsante
MENU ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-
va nel menu. Ripetizione informazioni audio
(Vedi radio)
Questa funzione permette di visualizzare
sul display informazioni relative all’auto-
radio.
– Radio: frequenza o messaggio RDS del-
la stazione radio selezionata, attivazione
ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della trac-
cia;
– CD Changer: numero CD e numero
traccia;
Per visualizzare (On) oppure eliminare
(Off) le informazioni autoradio sul display,
procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On) oppure (Off)(in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione unità di misura
(Unità di misura)
Questa funzione consente l’impostazione
delle unità di misura tramite tre sottomenù:
“Distanze”, “Consumi” e “Temperatura”.
Per impostare l’unità di misura desiderata,
procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza i tre sot-
tomenù;
– premere il pulsante +oppure –per spo-
starsi tra i tre sottomenù;
– una volta selezionato il sottomenù che si
vuole modificare, premere il pulsante
MENU ESCcon pressione breve;
– nel caso in cui si entra nel sottomenù
“Distanze”: premendo il pulsante MENU
ESCcon pressione breve, il display visua-
lizza “km” oppure “mi” (in funzione di quan-
do precedentemente impostato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– nel caso in cui si entra nel sottomenù
“Consumi”: premendo il pulsante MENU
ESCcon pressione breve, il display visua-
lizza “km/l”, “l/100km” oppure “mpg” (in
funzione di quando precedentemente im-
postato);
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 26

27
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Selezione lingua (Lingua)
Le visualizzazioni del display, previa impo-
stazione, possono essere rappresentate
nelle seguenti lingue: Italiano, Tedesco, In-
glese, Spagnolo, Francese, Portoghese,
Polacco e Olandese.
Per impostare la lingua desiderata, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante la “lingua” precedente-
mente impostata;
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione volume segnalazione
acustica avarie / avvertimenti
(Volume avvisi)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica (buzzer) che accompagna le visualiz-
zazioni di avaria / avvertimento.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il “livello” del volume pre-
cedentemente impostato;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Se l’unità di misura distanza impostata è
“km” il display consente l’impostazione
dell’unità di misura (km/l oppure l/100km)
riferita alla quantità di combustibile con-
sumato.
Se l’unità di misura distanza impostata è
“mi” il display visualizzerà la quantità di
combustibile consumato in “mpg”.
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– nel caso in cui si entra nel sottomenù
“Temperatura”: premendo il pulsante
MENU ESCcon pressione breve, il di-
splay visualizza “°C” oppure “°F” (in fun-
zione di quando precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
Una volta effettuata la regolazione, pre-
mere il pulsante MENU ESCcon pres-
sione breve per tornare alla videata sot-
tomenu oppure premere il pulsante con
pressione lunga per tornare alla videata
menu principale senza memorizzare.
– premere nuovamente il pulsante MENU
ESCcon pressione lunga per tornare alla
videata standard o al menu principale a
seconda del punto in cui ci si trova nel
menu.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 27

28SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Regolazione volume tasti
(Vol. tasti)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica che accompagna la pressione dei pul-
santi MENU ESC, +e –.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il “livello” del volume pre-
cedentemente impostato;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Manutenzione programmata
(Service)
Questa funzione consente di visualizzare
le indicazioni relative alle scadenze chilo-
metriche dei tagliandi di manutenzione.
Per consultare tali indicazioni procedere
come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza la sca-
denza in km oppure mi in funzione di
quanto precedentemente impostato (ve-
dere paragrafo “Unità di misura”);
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.NotaIl “Piano di Manutenzione Program-
mata” prevede la manutenzione della vet-
tura a cadenze prestabilite, fare riferimen-
to al capitolo “Manutenzione e Cura”.
Questa visualizzazione appare automatica-
mente, con chiave in posizione MAR, a
partire da 2.000 km (oppure 1.240 mi) e
viene riproposta ogni 200 km (oppure 124
mi). Al di sotto dei 200 km le segnalazioni
vengono proposte a scadenza più ravvici-
nata. La visualizzazione sarà in km o mi-
glia a seconda dell’impostazione effettua-
ta nell’unità misura. Quando la manuten-
zione programmata (“tagliando”) è prossi-
ma alla scadenza prevista, ruotando la chia-
ve di avviamento in posizione MAR, sul di-
splay apparirà la scritta “Service” seguita
dal numero di chilometri/miglia mancanti
alla manutenzione della vettura. Rivolger-
si alla Rete Assistenziale Fiat che provve-
derà, oltre alle operazioni di manutenzio-
ne previste dal “Piano di manutenzione
programmata” all’azzeramento di tale vi-
sualizzazione (reset).
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 28
