QUADRO STRUMENTI
Versioni con display digitale
ATachimetro (indicatore velocità)
BIndicatore livello combustibile con spia
riserva
CIndicatore temperatura liquido raf-
freddamento motore con spia di mas-
sima temperatura
DContagiri
EDisplay digitale
Versioni con display
multifunzionale
ATachimetro (indicatore velocità)
BIndicatore livello combustibile con spia
riserva
CIndicatore temperatura liquido raf-
freddamento motore con spia di mas-
sima temperatura
DContagiri
EDisplay multifunzionale
F0M0535m
fig. 10
F0M0536m
fig. 11
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 13

14SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

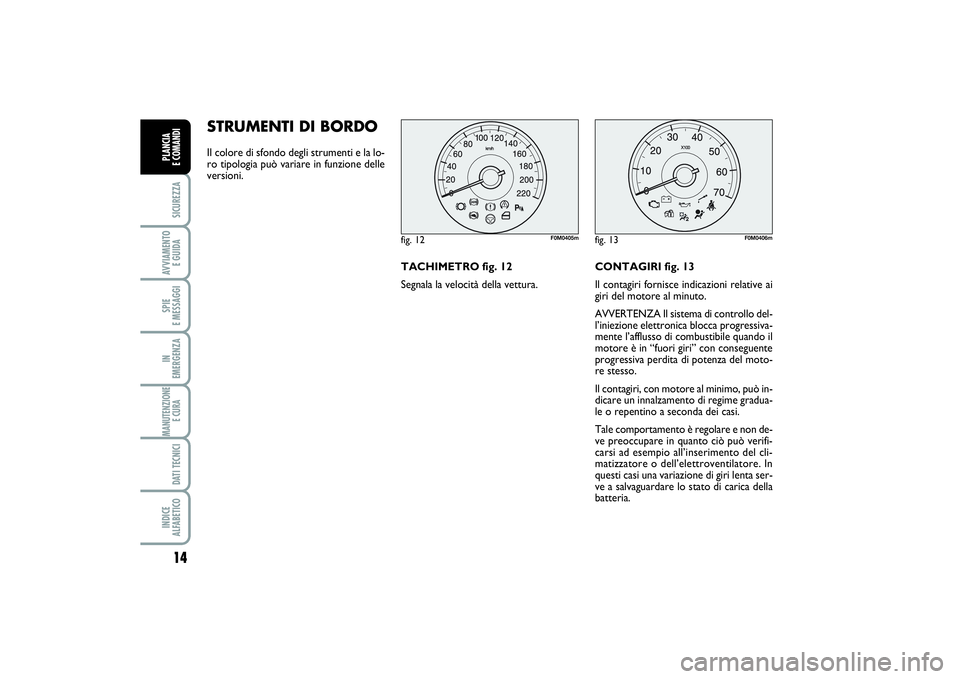

STRUMENTI DI BORDO Il colore di sfondo degli strumenti e la lo-
ro tipologia può variare in funzione delle
versioni.
TACHIMETRO fig. 12
Segnala la velocità della vettura.CONTAGIRI fig. 13
Il contagiri fornisce indicazioni relative ai
giri del motore al minuto.
AVVERTENZA Il sistema di controllo del-
l’iniezione elettronica blocca progressiva-
mente l’afflusso di combustibile quando il
motore è in “fuori giri” con conseguente
progressiva perdita di potenza del moto-
re stesso.
Il contagiri, con motore al minimo, può in-
dicare un innalzamento di regime gradua-
le o repentino a seconda dei casi.
Tale comportamento è regolare e non de-
ve preoccupare in quanto ciò può verifi-
carsi ad esempio all’inserimento del cli-
matizzatore o dell’elettroventilatore. In
questi casi una variazione di giri lenta ser-
ve a salvaguardare lo stato di carica della
batteria.
fig. 12
F0M0405m
fig. 13
F0M0406m
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 14

15
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
INDICATORE LIVELLO
COMBUSTIBILE fig. 14
La lancetta indica la quantità di combusti-
bile presente nel serbatoio.
Eserbatoio vuoto.
Fserbatoio pieno.
L’accensione della spia Aindica che nel
serbatoio sono rimasti circa 7 litri di com-
bustibile.
Non viaggiare con serbatoio quasi vuoto:
gli eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.
Vedere quanto descritto al paragrafo
“Rifornimento della vettura”.
AVVERTENZA Se la lancetta si posiziona
sull’indicazione Econ la spia Alampeg-
giante, significa che è presente un’anoma-
lia nell’impianto. In tal caso rivolgersi alla
Rete Assistenziale Fiat per la verifica del-
l’impianto stesso.INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE fig. 15
La lancetta indica la temperatura del li-
quido di raffreddamento del motore ed
inizia a fornire indicazioni quando la tem-
peratura del liquido supera 50°C circa.
Nel normale utilizzo della vettura la lan-
cetta può portarsi nelle diverse posizioni
all'interno dell'arco di indicazione in rela-
zione alle condizioni d'uso della vettura.
CBassa temperatura liquido raffredda-
mento motore.
HAlta temperatura liquido raffredda-
mento motore.L’accensione della spia B(su alcune ver-
sioni unitamente al messaggio visualizza-
to dal display multifunzionale) indica l’au-
mento eccessivo della temperatura del li-
quido di raffreddamento; in questo caso
arrestare il motore e rivolgersi alla Rete
Assistenziale Fiat.
Se la lancetta della tempera-
tura del liquido di raffredda-
mento motore si posiziona
sulla zona rossa, spegnere im-
mediatamente il motore e rivolgersi al-
la Rete Assistenziale Fiat.fig. 14
F0M0407m
fig. 15
F0M0408m
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 15

16SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
DISPLAY DIGITALE VIDEATA STANDARD fig. 16
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
APosizione assetto fari (solo con luci
anabbaglianti inserite).
BOra (sempre visualizzata, anche con
chiave estratta e porte anteriori chiu-
se).
COdometro (visualizzazione chilometri,
oppure miglia, percorsi) e informazio-
ni Trip computer.
DIndicazione funzione Start&Stop (per
versioni/mercati, dove previsto).
EGear Shift Indicator (indicazione cam-
bio marcia) (per versioni/mercati, do-
ve previsto).
NotaCon chiave estratta (all’apertura di
almeno una delle porte anteriori) il display
si illumina visualizzando per alcuni secon-
di l’ora e l’indicazione chilometri, oppure
miglia, percorsi.PULSANTI DI COMANDO fig. 17
+
Per scorrere sulla videata e sulle re-
lative opzioni, verso l’alto o per in-
crementare il valore visualizzato.
MENU
Pressione breve per accedere
ESC
al menù e/o passare alla videa-
ta successiva oppure conferma-
re la scelta desiderata.
Pressione lunga per ritornare al-
la videata standard.
–
Per scorrere sulla videata e sulle re-
lative opzioni, verso il basso o per de-
crementare il valore visualizzato.NotaI pulsanti +e –attivano funzioni di-
verse a seconda delle seguenti situazioni:
Regolazione illuminazione interno
vettura
– quando è attiva la videata standard, per-
mettono la regolazione dell’intensità lu-
minosa del quadro strumenti, dell’auto-
radio e del climatizzatore automatico.
Menu di setup
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremento.
fig. 16
F0M0537m
fig. 17
F0M0122m
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 16

17
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

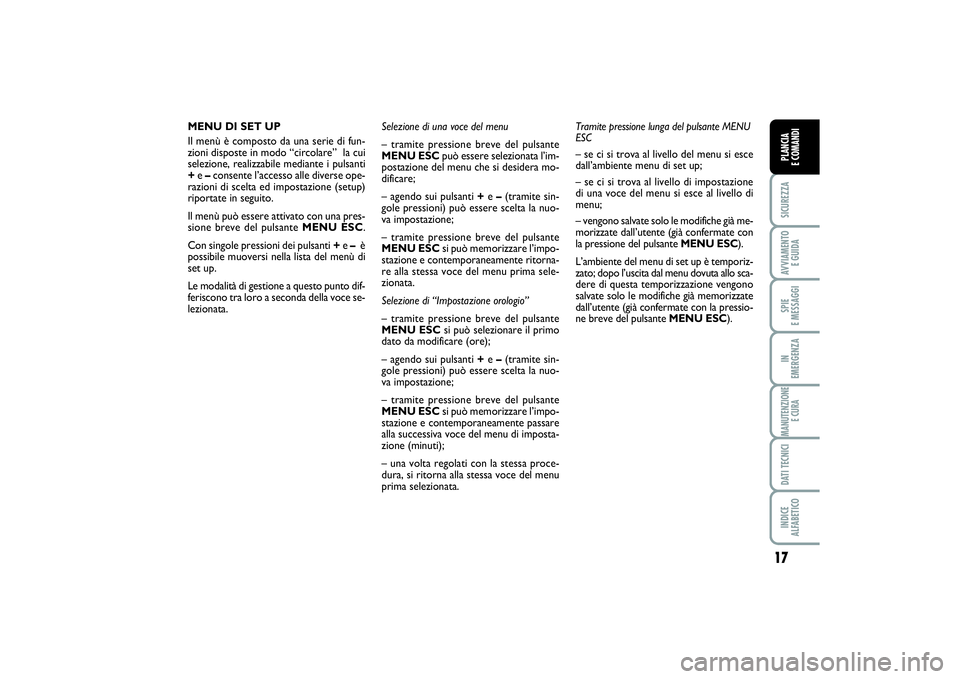

MENU DI SET UP
Il menù è composto da una serie di fun-
zioni disposte in modo “circolare” la cui
selezione, realizzabile mediante i pulsanti
+e –consente l’accesso alle diverse ope-
razioni di scelta ed impostazione (setup)
riportate in seguito.
Il menù può essere attivato con una pres-
sione breve del pulsante MENU ESC.
Con singole pressioni dei pulsanti +e –è
possibile muoversi nella lista del menù di
set up.
Le modalità di gestione a questo punto dif-
feriscono tra loro a seconda della voce se-
lezionata.Selezione di una voce del menu
– tramite pressione breve del pulsante
MENU ESCpuò essere selezionata l’im-
postazione del menu che si desidera mo-
dificare;
– agendo sui pulsanti +e –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del menu prima sele-
zionata.
Selezione di “Impostazione orologio”
– tramite pressione breve del pulsante
MENU ESCsi può selezionare il primo
dato da modificare (ore);
– agendo sui pulsanti +e –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente passare
alla successiva voce del menu di imposta-
zione (minuti);
– una volta regolati con la stessa proce-
dura, si ritorna alla stessa voce del menu
prima selezionata.Tramite pressione lunga del pulsante MENU
ESC
– se ci si trova al livello del menu si esce
dall’ambiente menu di set up;
– se ci si trova al livello di impostazione
di una voce del menu si esce al livello di
menu;
– vengono salvate solo le modifiche già me-
morizzate dall’utente (già confermate con
la pressione del pulsante MENU ESC).
L’ambiente del menu di set up è temporiz-
zato; dopo l’uscita dal menu dovuta allo sca-
dere di questa temporizzazione vengono
salvate solo le modifiche già memorizzate
dall’utente (già confermate con la pressio-
ne breve del pulsante MENU ESC).
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 17

18SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

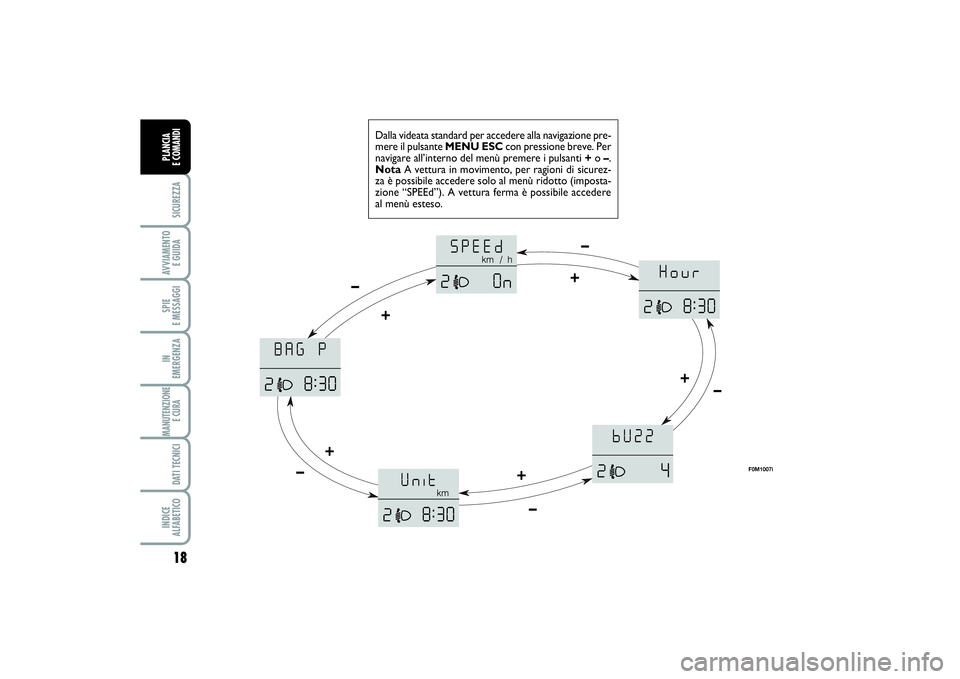

Dalla videata standard per accedere alla navigazione pre-
mere il pulsante MENU ESCcon pressione breve. Per
navigare all’interno del menù premere i pulsanti +o –.
NotaA vettura in movimento, per ragioni di sicurez-
za è possibile accedere solo al menù ridotto (imposta-
zione “SPEEd”). A vettura ferma è possibile accedere
al menù esteso.
F0M1007i
+ –
+
–
+
–+
– +–
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 18

19
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Impostazione limite di velocità
(SPEEd)
Questa funzione permette di impostare
il limite di velocità vettura (km/h oppure
mph), superato il quale l’utente viene av-
visato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità deside-
rato, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza la
scritta (SPEEd) e l’unità di misura prece-
dentemente impostata (km/h) oppure
(mph);
– premere il pulsante+oppure –per se-
lezionare l’inserimento (On) o il disinse-
rimento (OFF) del limite di velocità;
– nel caso in cui la funzione sia stata atti-
vata (On), tramite la pressione dei pulsanti
+oppure –selezionare il limite di velocità
desiderato e premere MENU ESCper
confermare la scelta;
NotaL’impostazione è possibile tra 30 e
200 km/h, oppure 20 e 125 mph a secon-
da dell’unità di misura precedentemente
impostata (vedere paragrafo “Impostazio-
ne unità di misura Unit”) descritto di se-
guito. Ogni pressione del pulsante +/–de-
termina l’aumento/decremento di 5 unità.
Tenendo premuto il pulsante +/–si ot-
tiene l’aumento/decremento veloce auto-
matico. Quando si è vicini al valore desi-
derato, completare la regolazione con sin-
gole pressioni.– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare l’imposta-
zione, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On);
– premere il pulsante –, il display visualiz-
za in modo lampeggiante (Off);
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Regolazione orologio (Hour)
Questa funzione permette la regolazione
dell’orologio.
Per effettuare la regolazione, procedere
come segue:
– premendo il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante le “ore”;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premendo il pulsante MENU ESCcon
pressione breve il display visualizza in mo-
do lampeggiante i “minuti”;– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Regolazione volume buzzer
(bUZZ)
Questa funzione permette la regolazione
del volume della segnalazione acustica
(buzzer) che accompagna le visualizzazio-
ni di avaria/avvertimento e le pressioni dei
pulsanti MENU ESC,+e –.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza le
scritta (bUZZ);
– premere il pulsante +oppure –per se-
lezionare il livello di volume desiderato
(regolazione possibile su 8 livelli).
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 19

20SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Attivazione/Disattivazione
degli air bag lato passeggero
frontale e laterale protezione
toracica/pelvica (side bag) (BAG P)
(per versioni/mercati, dove previsto)
Questa funzione permette di attivare/
disattivare l’air bag lato passeggero.
Procedere come segue:❒
premere il pulsante MENU ESCe, do-
po aver visualizzato sul display il mes-
saggio (BAG P OFF) (per disattivare)
oppure il messaggio (BAG P On) (per
attivare) tramite la pressione dei pul-
santi +o –, premere nuovamente il pul-
sante MENU ESC;
❒
sul display viene visualizzato il messag-
gio di richiesta conferma;
❒
tramite la pressione dei pulsanti +o –
selezionare (YES) (per confermare l’at-
tivazione/disattivazione) oppure (no)
(per rinunciare);
❒
premere il pulsante MENU ESC con
pressione breve, viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu oppure premere il
pulsante con pressione lunga per tor-
nare alla videata standard senza me-
morizzare.
MENU ESCMENU ESCMENU ESC
– +
– +
– +
– +
F0M1001i
F0M1003iF0M1002i F0M1005i
F0M1006i F0M1002i
F0M1003i
Impostazione unità di misura
(Unit)
Questa funzione permette la regolazione
dell'unità di misura.
Per effettuare la regolazione, procedere
come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza le
scritta (Unit) e l’unità di misura prece-
dentemente impostata (km) oppure (mi);
– premere il pulsante +oppure –per se-
lezionare l’unità di misura desiderata.
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 20
